Peugeot 206 (2000-2010) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Peugeot 206 2000-2010, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța repartizarea fiecărei siguranțe (layout-ul siguranțelor).
Peugeot 206 (2000-2002) – schema siguranței
Anul producției: 2000, 2001, 2002.
Siguranță brichetă (priză de alimentare) în Peugeot 206 (2000-2002) este siguranța 22 în bloc siguranțe pe bord.
Bloc siguranțe în compartiment motor
| Nr | Amperi [A] | Descriere |
| 1 * | 20 | Grup motor ventilator |
| 2 * | 60 | Sistem antiblocare roți (ABS) |
| 3 * | 30 | Sistem antiblocare roți (ABS) |
| 4 * | 70 | Alimentare BSI |
| 5 * | 70 | Alimentare BSI |
| 6 * | – | Gol |
| 7 * | 30 | Alimentare aprindere |
| 8 * | – | Gol |
| * Siguranțe “maxi”
alimentare circuite electrice suplimentare. |
||
| Nr | Amperaj [A] | Descriere |
| 1 | 10 | Releu lumină marșarier;
Senzor viteză vehicul. |
| 2 | 15 | Electrovalvă umplere rezervor;
Pompă combustibil. |
| 3 | 10 | Calculator Sistem antiblocare roți (ABS) |
| 4 | 10 | Controler transmisie automată;
Controler motor. |
| 5 | – | Gol |
| 7 | 20 | Pompă spălător faruri |
| 8 | 20 | Releu grup ventilator răcire;
Controler motor; Electrovalvă gestionare motor. |
| 9 | 15 | Far stânga faruri de întâlnire |
| 10 | 15 | Far dreapta faruri de întâlnire |
| 11 | 10 | Far stânga faruri de drum |
| 12 | 15 | Far dreapta faruri de drum |
| 13 | 15 | Claxon |
| 14 | 10 | Pompe spălător parbriz față |
| 15 | 30 | Încălzitor modul clapetă;
Sondă lambda; Controler motor; Debitmetru aer; Bobine de aprindere; Electrovalvă motor; Injectoare. |
| 16 | 30 | Releu pompă aer |
| 17 | 30 | Viteză ștergător parbriz mare și mică |
| 18 | 40 | Ventilator climatizare |
Bloc siguranțe bord
| Nr | Amperaj [A] | Descriere |
| 1 | 15 | Scaun încălzit;
Sirena alarmă. |
| 4 | 20 | Multifuncțional ecranat;
Controler navigație; Iluminare portbagaj; Radio; Controler trapă. |
| 5 | 15 | Diagnostic transmisie automată |
| 6 | 10 | Nivel lichid răcire;
Transmisie automată; Radio. |
| 7 | 15 | Echipament pentru condus;
Alarmă instalată în service post-vânzare; Senzor ploaie. |
| 9 | 30 | Pompă hidraulică |
| 10 | 40 | Dezghețare oglindă retrovizoare |
| 11 | 15 | Ștergător |
| 12 | 30 | Încălzire față |
| 14 | 10 | Controler motor;
Airbag; Comutatoare pe volan. |
| 15 | 15 | Set semnalizatoare;
Ecran multifuncțional; Controler navigație; Climatizare; Radio. |
| 16 | 30 | Control închidere uși și capote |
| 20 | 10 | Lumină de stop dreapta |
| 21 | 15 | Lumină de stop stânga;
Al treilea lumină de stop. |
| 22 | 30 | Lampă plafon față;
Iluminare bord; Brichetă. |
| S1 | Cuplaj PARC |
Peugeot 206 (2003-2010) – schema cutiei de siguranțe
Anul producției: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Siguranță brichetă (priză de alimentare) în Peugeot 206 (2003-2010) este siguranța 22 în cutia de siguranțe pe bord.

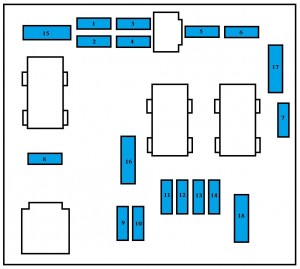

Cutia de siguranțe în compartiment motor

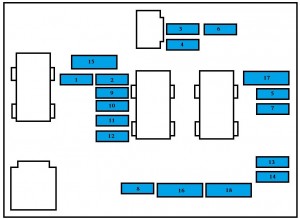

SAU
| Nr | Amperi [A] | Descriere |
| 1 * | 20 | Grup motor ventilator |
| 2 * | 60 | Sistem antiblocare roți (ABS) / ESP |
| 3 * | 30 | Sistem antiblocare roți (ABS) / ESP |
| 4 * | 70 | Alimentare BSI |
| 5 * | 70 | Alimentare BSI |
| 6 * | – | Gol |
| 7 * | 30 | Alimentare aprindere |
| 8 * | – | Gol |
| * Siguranțe “maxi” cu “protecție suplimentară a circuitelor electrice. | ||
| Nr | Amperi[A] | Descriere |
| 1 | 10 | Modul încălzire (Diesel); Senzor apă în motorină; Releu lumină marșarier; Senzor viteză vehicul; Debitmetru aer (Diesel). |
| 2 | 15 | Electrovalvă rezervor; Pompă combustibil. |
| 3 | 10 | Centrală motor ABS/ESP; Releu frână ESP. |
| 4 | 10 | Centrală cutie automată |
| 5 | – | Gol |
| 6 | 15 | Proiectoare de ceață față |
| 7 | 20 | Pompă spălător faruri |
| 8 | 20 | Releu grup motor ventilator; Pompă injecție Diesel; Regulator putere presiune motorină; Electrovalvă motor. |
| 9 | 15 | Far faruri de întâlnire stânga |
| 10 | 15 | Far faruri de întâlnire dreapta |
| 11 | 10 | Far faruri de drum stânga |
| 12 | 15 | Far faruri de drum dreapta |
| 13 | 15 | Claxon |
| 14 | 10 | Pompe spălător parbriz |
| 15 | 30 | Încălzitor modul clapetă; Pompă injecție Diesel; Senzor lambda; Debitmetru aer; Bobină de aprindere; Electrovalvă de gestionare motor; Încălzire motorină; Injectoare. |
| 16 | 30 | Releu pompă aer |
| 17 | 30 | Viteză mare și mică ștergător |
| 18 | 40 | Ventilator climatizare |

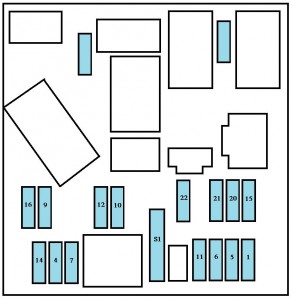

Cutia de siguranțe în bord
| Nr | Amperi [A] | Descriere |
| 1 | 15 | Scaun încălzit; Sirenă alarmă. |
| 4 | 20 | Ecran; Navigație; Iluminare portbagaj; Radio; Trapă; Comutatoare pe volan; Cârlig remorcă. |
| 5 | 15 | Diagnostic cutie automată |
| 6 | 10 | Nivel lichid răcire; Cutie automată; Radio; Senzor unghi volan (ESP). |
| 7 | 15 | Alarmă instalată în atelier post-vânzare |
| 9 | 30 | Pompă hidraulică |
| 10 | 40 | Dezghețare oglindă retrovizoare |
| 11 | 15 | Ștergător |
| 12 | 30 | Încălzire parbriz |
| 14 | 10 | Airbag; Comutatoare pe volan; Senzor ploaie. |
| 15 | 15 | Bord; Ecran multifuncțional; Navigație; Climatizare; Radio. |
| 16 | 30 | Control închidere și deschidere uși și capote. |
| 20 | 10 | Lumină de stop dreapta |
| 21 | 15 | Lumină de stop stânga; A treia lumină de stop. |
| 22 | 30 | Lampă plafon față; Iluminare panou; Brichetă. |
| S1 | Cuplaj PARC |
