Peugeot 4007 (2007-2017) – cutia de siguranțe

Andrei Popescu

În acest articol, vei găsi diagramele cutiei de siguranțe a Peugeot 4007 (2007–2017), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).

Peugeot 4007 (2007) – schema siguranței

Anul producției: 2007.

Siguranța brichetei (priză de alimentare) în Peugeot 4007 (2007) este siguranța 19 în blocul siguranțe de pe bord.

Siguranțe ale consolei

Blocurile siguranțe se află în partea inferioară a bordului, în spatele compartimentului motor închis (în partea stângă).

Siguranțe ale consolei
Peugeot 4007 – siguranțe – bord
Nr Amperaj [A] Descriere
1* 30 Încălzire
2 15 Lumini de frână;

A treia lumină de stop;

Interfață a sistemelor integrate.
3 10 Lumini spate proiectoare de ceață
4 30 Ștergător și spălător parbriz.
5 10 Priză diagnostic
6 20 Închidere centralizată;

Oglinzi exterioare.
7 15 Sistem audio;

Telematică;

Display multifuncțional;

Kit hands-free;

Cititor DVD spate.
8 7,5 Cheie cu telecomandă;

Unitate control climatizare;

Bord;

Curea de control;

Elemente de control pe volan.
9 15 Display multifuncțional;

Instrumentație.
10 15 Interfață sistem integrată
11 15 Ștergător spate
12 7,5 Instrumentație;

Control tracțiune 4×4;

Panou climatizare;

Control ABS;

Display multifuncțional;

Reglare automată faruri;

Scaune încălzite;

Control sistem airbag;

Senzor unghi direcție;

Trapă;

Dezghețare lunetă;

Telecomandă.
13 – Neutilizat
14 10 Aprindere
15 20 Trapă
16 10 Oglinzi exterioare;

Sistem audio;

Telematică;

Cititor DVD spate.
17 10 Control tracțiune 4×4
18 7,5 Lumini mers înapoi;

Unitate control

asistență parcare;

Cameră mers înapoi;

Unitate control

airbag.
19 15 Priză accesoriu
20 * 30 Control electric al geamurilor
21 * 30 Dezghețare lunetă
22 7,5 Oglinzi exterioare încălzite
23 – Neutilizat
24 25 Scaun electric partea șoferului;

Iluminare zonă picioare;

Deblocare banchetă spate.
25 30 Scaune încălzite
* Siguranțele maxi oferă o protecție suplimentară

pentru instalațiile electrice.

Siguranțe din compartiment motor

Siguranțe din compartiment motor
Peugeot 4007 – siguranțe – compartiment motor
Nr Amperaj [A] Descriere
1 15 Lumini față proiectoare de ceață
2 – Neutilizat
3 – Neutilizat
4 10 Claxon
5 – Neutilizat
6 20 Spălător faruri
7 10 Climatizare
8 – Neutilizat
9 – Neutilizat
10 15 Dezaburire;

Ștergătoare parbriz.
11 – Neutilizat
12 – Neutilizat
13 – Neutilizat
14 10 Far de întâlnire stânga.
15 10 Far de întâlnire dreapta
16 20 Lumini de poziție stânga (xenon)
17 20 Lumini de poziție dreapta (xenon)
18 10 Far de drum stânga;

Reglaj manual și automat al farurilor.
19 10 Far de drum dreapta
20 – Neutilizat
21 – Neutilizat
22 20 Modul control motor;

Senzor prezență apă în motorină;

Pompă injecție (Diesel);

Senzor debit aer.
23 15 Pompă combustibil;

Indicator nivel combustibil.
24 * 30 Demaror
25 – Neutilizat
26 * 40 Modul control Sistem antiblocare roți (ABS);

Modul control ASC,
27 * 30 Modul control Sistem antiblocare roți (ABS);

Modul control ASC.
28 * 30 Ventilator răcire condensator
29 * 40 Ventilator răcire radiator
30 30 Bloc siguranțe în compartiment pasageri.
31 30 Amplificator audio
32 30 Modul control motor
* Siguranțele maxi oferă o protecție suplimentară

pentru instalațiile electrice.

Siguranțe de schimb

Siguranțele de schimb se găsesc sub capacul bloc siguranțe în compartiment motor.

Siguranțe de schimb
Peugeot 4007 – siguranțe – siguranțe de schimb
Nr Amperi [A]
33 10
34 15
35 20

Peugeot 4007 (2008) – schema cutiei de siguranțe

Anul producției: 2008.

Siguranță brichetă (priză de alimentare) în Peugeot 4007 (2010-2012) este siguranța 19 în bloc siguranțe pe bord.

Siguranțe ale consolei

Blocurile siguranțe se află în partea inferioară a bordului în spatele compartimentului închis (în stânga).

Leggere  Peugeot Partner Tepee (2008-2016) – cutia de siguranțe
Siguranțe ale consolei
Peugeot 4007 – siguranțe – bord
Nr Amperi [A] Descriere
1* 30 Încălzire
2 15 Lumină de stop;

A treia lumină de stop;

Interfață a sistemelor integrate.
3 10 Lumini spate de ceață
4 30 Ștergătoare și spălătoare parbriz.
5 10 Priză diagnostic
6 20 Închidere centralizată;

Oglinzi exterioare.
7 15 Sistem audio;

Telematică;

Display multifuncțional;

Handsfree;

Cititor DVD scaun spate.
8 7,5 Cheie cu telecomandă;

Unitate de control climatizare;

Bord;

Panou de control;

Elemente de control pe volan.
9 15 Display multifuncțional;

Bord.
10 15 Interfață sistem integrată
11 15 Ștergător spate
12 7,5 Bord;

Control tracțiune integrală;

Panou climatizare;

Control ABS;

Display multifuncțional;

Reglare automată faruri;

Scaune încălzite;

Control sistem airbag;

Senzor unghi de viraj;

Trapă;

Dezghețare lunetă spate;

Telecomandă.
13 – Neutilizat
14 10 Aprindere
15 20 Trapă
16 10 Oglinzi exterioare;

Sistem audio;

Telematică;

Cititor DVD spate.
17 10 Control tracțiune integrală
18 7,5 Lumini marșarier;

Unitate control parcare asistată;

Cameră marșarier;

Unitate control sistem airbag.
19 15 Priză accesoriu
20 * 30 Control electric al geamurilor
21 * 30 Dezghețare lunetă spate
22 7,5 Oglinzi exterioare încălzite
23 – Neutilizat
24 25 Scaun electric partea șoferului;

Iluminare spațiu picioare;

Deblocare scaun spate.
25 30 Scaune încălzite
* Siguranțele maxi oferă o protecție suplimentară

pentru instalațiile electrice.

Siguranțe din compartiment motor

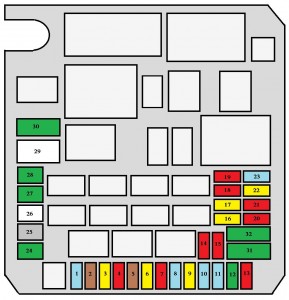

Siguranțe din compartiment motor

Peugeot 4007 – siguranțe – compartiment motor
Nr Amperaggi [A] Descriere
1 15 Lumini față proiectoare de ceață
2 7 Unitate control motor 2,4 litri 16V
3 20 Unitate control cutie automată CVT;

Unitate control cutie automată CVT.
4 10 Claxon
5 7,5 Alternator 2,4 litri 16V
6 20 Spălător faruri
7 10 Climatizare
8 15 Unitate control motor 2,4 litri 16V
9 – Neutilizat
10 15 Dezghețare;

Ștergătoare.
11 – Neutilizat
12 – Neutilizat
13 – Neutilizat
14 10 Far de întâlnire stânga.
15 10 Far de întâlnire dreapta
16 20 Faruri de drum stângi (xenon)
17 20 Far de drum drept (xenon)
18 10 Faruri de întâlnire stânga;

Reglaj manual și automat al farurilor.
19 10 Faruri de întâlnire dreapta
20 – Neutilizat
21 10 Bobine de aprindere
22 20 Modul control motor;

Senzor de apă în motorină;

Pompă injecție (Diesel);

Senzor de flux aer.
23 15 Pompă combustibil;

Indicator nivel combustibil,
24 * 30 Demaror
25 – Neutilizat
26 * 40 Modul control Sistem antiblocare roți (ABS);

Modul control ASC.
27 * 30 Modul control Sistem antiblocare roți (ABS);

Modul control ASC.
28 * 30 Ventilator răcire condensator
29 * 40 Ventilator răcire radiator
30 30 Bloc siguranțe în

compartiment pasageri.
31 30 Amplificator audio
32 30 Modul control motor
* Siguranțele maxi oferă o protecție suplimentară

pentru instalațiile electrice.

Siguranțe de rezervă

Siguranțele de rezervă se găsesc sub capacul bloc siguranțe în compartiment motor.

Siguranțe de rezervă

Peugeot 4007 – siguranțe – siguranțe de rezervă
Nr Amperi [A]
33 10
34 15
35 20

Peugeot 4007 (2009) – schema cutiei de siguranțe

Anul producției: 2009.

Siguranță brichetă (priză de alimentare) în Peugeot 4007 (2009) este siguranța 19 în bloc siguranțe pe bord.

Siguranțe consola

Blocurile siguranțe se află în partea inferioară a bordului în spatele compartimentului motor închis (în partea stângă).

Siguranțe consola
Peugeot 4007 – siguranțe – bord
Nr Amperi [A] Descriere
1 * 30 Încălzire
2 15 Lumini de frână;

A treia lumină de stop;

Interfață a sistemelor integrate.
3 10 Lumini spate proiectoare ceață
4 30 Ștergătoare și spălătoare parbriz.
5 10 Priză diagnostic
6 20 Închidere centralizată;

Oglinzi exterioare.
7 15 Sistem audio;

Telematică;

Display multifuncțional;

Kit hands-free.
8 7,5 Cheie cu telecomandă;

Unitate de control climatizare;

Tablou de bord;

Curea de control;

Elemente de control pe volan.
9 15 Display multifuncțional;

Tablou de bord.
10 15 Interfață sistem integrată
11 15 Ștergător spate
12 7,5 Tablou de bord;

Controler tracțiune integrală;

Panou climatizare;

Controler Sistem antiblocare roți (ABS);

Display multifuncțional;

Reglare automată faruri;

Scaune încălzite;

Controler sistem airbag;

Senzor unghi de direcție;

Trapă;

Dezghețare lunetă spate;

Telecomandă.
13 – Neutilizat
14 10 Aprindere
15 20 Trapă
16 10 Oglinzi exterioare;

Sistem audio;

Telematică;

Cititor DVD spate.
17 10 Controler tracțiune integrală
18 7,5 Lumini marșarier;

Unitate control parcare asistată;

Cameră marșarier;

Unitate control sistem airbag.
19 15 Priză accesoriu
20 * 30 Control electric geamuri
21 * 30 Dezghețare lunetă spate
22 7,5 Oglinzi exterioare încălzite
23 – Neutilizat
24 25 Scaun electric partea șoferului;

Iluminare spațiu picioare;

Deblocare banchetă spate.
25 30 Scaune încălzite
* Siguranțele maxi oferă o protecție suplimentară

pentru instalațiile electrice.
Leggere  Peugeot Expert/Traveller (2021-2022) – cutia de siguranțe

Siguranțe din compartiment motor

Siguranțe din compartiment motor

Peugeot 4007 – siguranțe – compartiment motor
Nr Amperi [A] Descriere
1 15 Lumini față proiectoare de ceață
2 7 Controler motor 2,4 litri 16V
3 20 Controler cutie automată CVT;

Controler cutie automată CVT.
4 10 Claxon
5 7,5 Alternator 2,4 litri 16V
6 20 Spălător faruri
7 10 Climatizare
8 15 Controler motor 2,4 litri 16V
9 – Neutilizat
10 15 Dezghețare;

Ștergătoare.
11 – Neutilizat
12 – Neutilizat
13 – Neutilizat
14 10 Far de întâlnire stânga.
15 10 Lumină de întâlnire dreapta
16 20 Lumini de întâlnire stânga (xenon)
17 20 Lumină de întâlnire dreapta (xenon)
18 10 Far de întâlnire stânga;

Reglare manuală și automată

a farurilor.
19 10 Lumină de întâlnire dreapta
20 – Neutilizat
21 10 Bobine de aprindere
22 20 Controler motor;

Senzor apă în motorină;

Pompă injecție (Diesel);

Senzor flux aer.
23 15 Pompă benzină;

Indicator nivel combustibil.
24 * 30 Demaror
25 – Neutilizat
26 * 40 Unitate control Sistem antiblocare roți (ABS);

Unitate control ASC.
27 * 30 Unitate control Sistem antiblocare roți (ABS);

Unitate control ASC.
28 * 30 Ventilator condensator
29 * 40 Ventilator radiator
30 30 Bloc siguranțe în

compartiment pasageri
31 30 Amplificator audio
32 30 Unitate control motor
* Siguranțele maxi oferă o protecție suplimentară

pentru instalațiile electrice.

Siguranțe de rezervă

Siguranțele de rezervă se găsesc sub capacul bloc siguranțe în compartiment motor.

Siguranțe de rezervă

Peugeot 4007 – siguranțe – siguranțe de rezervă
Nr Amperi [A]
33 10
34 15
35 20

Peugeot 4007 (2010-2012) – schema cutiei de siguranțe compartiment motor

Peugeot 4007 este primul vehicul off-road din oferta mărcii franceze. „4007” este un crossover SUV produs din 2007. Este bazat pe Mitsubishi Outlander, la fel ca și Citroen C-Crosser. Ambele vehicule sunt produse în fabrica japoneză din Okazaki.

Anul producției: 2010, 2011, 2012.

Siguranță brichetă (priză de alimentare) în Peugeot 4007 (2010-2012) este siguranța 19 în cutia de siguranțe de pe bord.

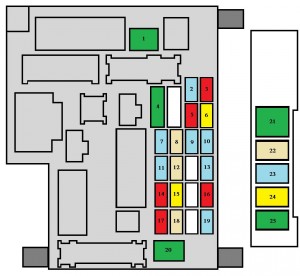

Siguranțe ale consolei

Cutia de siguranțe se află în partea inferioară a bordului, în spatele compartimentului port-objete închis (pe partea șoferului).

Siguranțe ale consolei
Peugeot 4007 – siguranțe – bord
Nr Amperi [A] Descriere
1* 30 Încălzire
2 15 Lumină de stop;

A treia lumină de stop;

Interfață a sistemelor integrate.
3 10 Lumini spate proiectoare ceață
4 30 Ștergător/Ștergătoare parbriz și spălător parbriz.
5 10 Priză diagnostic
6 20 Încuietori centralizate;

Oglinzi exterioare.
7 15 Sistem audio;

Telematică;

Display multifuncțional;

Kit hands-free.
8 7,5 Cheie cu telecomandă;

Modul control climatizare;

Bord;

Curea de control;

Elemente de control pe volan.
9 15 Display multifuncțional;

Bord.
10 15 Interfață sistem integrată
11 15 Ștergător spate
12 7,5 Bord;

Control tracțiune integrală;

Panou climatizare;

Control Sistem antiblocare roți (ABS);

Display multifuncțional;

Reglare automată faruri;

Scaune încălzite;

Control sistem airbag;

Senzor unghi de viraj;

Trapă;

Dezghețare lunetă spate;

Telecomandă.
13 – Neutilizat
14 10 Aprindere
15 20 Trapă
16 10 Oglinzi exterioare;

Sistem audio;

Telematică;

Cititor DVD spate.
17 10 Control tracțiune integrală
18 7,5 Lumini marșarier;

Unitate control parcare asistată;

Cameră marșarier;

Unitate control sistem airbag.
19 15 Priză accesoriu
20 * 30 Control electric geamuri
21 * 30 Dezaburire lunetă spate
22 7,5 Oglinzi exterioare încălzite
23 – Neutilizat
24 25 Scaun electric partea șoferului;

Iluminare compartiment picioare;

Deblocare scaun spate.
25 30 Scaune încălzite
* Siguranțele maxi oferă protecție suplimentară

pentru instalațiile electrice.

Siguranțe din compartiment motor

Siguranțe din compartiment motor

Peugeot 4007 – siguranțe – compartiment motor
Nr Amperaggi [A] Descriere
1 15 Lumini față proiectoare de ceață
2 7 Unitate control motor 2,4 litri 16V
3 20 Unitate control cutie automată CVT;

Unitate control cutie automată CVT.
4 10 Claxon
5 7,5 Alternator 2,4 litri 16V
6 20 Spălător faruri
7 10 Climatizare
8 15 Unitate control motor 2,4 litri 16V
9 – Neutilizat
10 15 Dezghețare;

Ștergătoare.
11 – Neutilizat
12 – Neutilizat
13 – Neutilizat
14 10 Faruri de întâlnire stânga
15 10 Faruri de întâlnire dreapta
16 20 Lumini de poziție stânga (xenon)
Leggere  Peugeot 308 T9 (2014-2018) – cutia de siguranțe
17 20 Lumini de poziție dreapta (xenon)
18 10 Far de întâlnire stânga, r

Reglaj manual și automat al farurilor.
19 10 Far de întâlnire dreapta
20 – Neutilizat
21 10 Bobine de aprindere
22 20 Modul control motor;

Senzor apă în motorină;

Pompă injector (Diesel);

Senzor debit aer;

Prezență senzori apă;

Senzor de oxigen;

Senzor poziție arbore cu came;

Electrovalvă golire rezervor;

Senzor viteză vehicul;

Electrovalvă fază variabilă (VTC);

Electrovalvă EGR.
23 15 Pompă combustibil;

Indicator nivel combustibil.
24 * 30 Demaror
25 – Neutilizat
26 * 40 Modul control Sistem antiblocare roți (ABS);

Modul control ASC.
27 * 30 Modul control Sistem antiblocare roți (ABS);

Modul control ASC.
28 * 30 Ventilator răcire condensator
29 * 40 Ventilator răcire radiator
30 30 Bloc siguranțe în habitaclu.
31 30 Amplificator audio
32 30 Modul control motor
* Siguranțele maxi oferă protecție suplimentară

pentru instalațiile electrice.

Siguranțe de schimb

Siguranțele de schimb se găsesc sub capacul cutiei de siguranțe din compartiment motor.

Peugeot 4007 – siguranțe – siguranțe de schimb
Nr Amperi [A]
33 10
34 15
35 20

Peugeot 4008 (2012-2017) – schema cutiei de siguranțe

Anul producției: 2012, 2013, 2014, 2015, 2016, 2017.

Siguranțele Brichetei (priza de alimentare) în Peugeot 4008 sunt siguranțele # 13 și # 19 în bloc siguranțe bord.

Bloc siguranțe bord

Locația blocului siguranțe

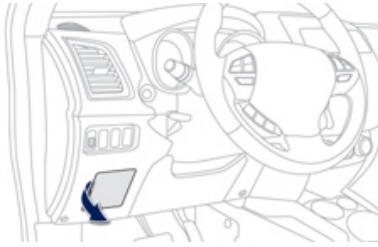

Vehicule cu volan pe partea șoferului: blocul siguranțe se află în bordul inferior (pe partea șoferului).
Deschide capacul și scoate-l complet trăgându-l spre tine.

Peugeot 4008 (2012-2017) – schema cutiei de siguranțe

Vehicule cu volan pe partea pasagerului: siguranțele se află în bordul inferior în spatele compartimentului motor.
Deschide compartimentul motor, împinge cele două ghidaje spre interior pentru a sări prima încuietoare, ține ferm capacul compartimentului motor și înclină-l în jos.

Schema blocului siguranțe

Peugeot 4008 (2012-2017) – schema cutiei de siguranțe - 2

Nr Ampere [A] Descriere Nr Ampere [A] Descriere 1 * 30 A Ventilator habitaclu 2 15 A Lumină de stop;

A treia lumină de stop.

3 10 A Lumină spate proiectoare de ceață 4 30 A Ștergător față;

Spălător lunetă.

6 20 A Închidere centralizată;

Oglinzi retrovizoare electrice.

7 15 A Sistem audio;

Telematică;

Modul USB;

Kit mâini libere.

8 7,5 A Cheie cu telecomandă;

Unitate de control climatizare;

Tablou de bord;

Geamuri electrice;

Senzori de ploaie și de luminozitate;

Alarmă;

Panou comenzi;

Comenzi pe volan.

9 15 A Tablou de bord și iluminare interioară. 10 15 A Lumini de urgență. 11 15 A Ștergător spate.
Nr Ampere [A] Descriere
12 7,5 A Bord;

Afișaj multifuncțional;

Senzori parcare;

Scaune încălzite;

Lunetă încălzită;

Perdea electrică;

Reglare automată a farurilor.
13 15 A Brichetă;

Priză accesorii.
15 20 A Perdea electrică.
16 10 A Oglinzi exterioare;

Sistem audio.
18 7,5 A Lumini marșarier.
19 15 A Priză accesorii.
20 * 30 A Control electric al geamurilor.
21 * 30 A Lunetă încălzită.
22 7,5 A Oglinzi laterale încălzite.
24 25 A Scaune electrice pentru șofer și partea pasagerului.
25 30 A Scaune încălzite.
    * Siguranțele maxi oferă protecție suplimentară pentru sistemele electrice.

Toate lucrările la siguranțele maxi trebuie efectuate

de un dealer PEUGEOT sau de un atelier calificat.

Cutia de siguranțe în compartiment motor

Poziția cutiei de siguranțe

Se află în compartiment motor (în partea stângă).

Peugeot 4008 (2012-2017) – schema cutiei de siguranțe - 3

Schema cutiei de siguranțe

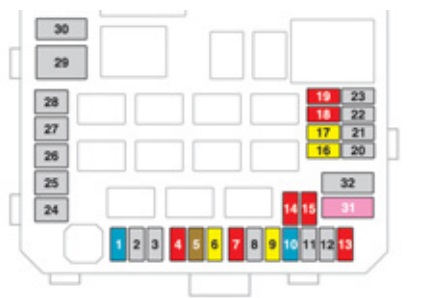

Peugeot 4008 (2012-2017) – schema cutiei de siguranțe - 4

Atribuirea siguranțelor în compartiment motor

Nr Ampere [A] Descriere
1 15 A Proiectoare de ceață față.
4 10 A Claxon
5 7,5 A Alternator.
6 20 A Spălător faruri.
7 10 A Climatizare.
9 20 A Alarmă.
10 15 A Dezaburire;

Ștergător/Ștergătoare parbriz.
11 – Gol.
12 – Gol.
13 10 A Lumini de poziție.
14 10 A Far de întâlnire stânga.
15 10 A Far de întâlnire dreapta.
16 20 A Far de drum stânga (xenon).
17 20 A Far de drum dreapta (xenon).
18 10 A Far de drum stânga (halogen);

Reglaj manual și automat al farurilor.
19 10 A Far de drum dreapta (halogen).
31 30 A Amplificator audio.

Post correlati:

  1. Peugeot 206 CC (2000-2008) – cutia de siguranțe
  2. Peugeot 205 (1995-1998) – cutia de siguranțe
  3. Peugeot 1007 (2004-2010) – cutia de siguranțe
  4. Peugeot 307 (2001-2008) – cutia de siguranțe
  5. Peugeot 508 Hybrid (2011-2016) – cutia de siguranțe
  6. Peugeot Partner Tepee (2008-2016) – cutia de siguranțe
  7. Peugeot Partner III (2018-2022) – cutia de siguranțe
  8. Peugeot 2008 (2013-2022) – cutia de siguranțe
Andrei Popescu

Andrei Popescu

Mă numesc Andrei Popescu și sunt fondatorul site-ului sigurante-auto.com. De mulți ani mă ocup de electronica auto, cu o pasiune specială pentru diagnosticarea și întreținerea sistemelor electrice ale vehiculelor. Am creat acest site pentru a oferi un instrument simplu și complet tuturor celor care caută scheme clare și de încredere ale cutiilor de siguranțe pentru mașina lor. Obiectivul meu este să te ajut să economisești timp, să eviți greșelile și să rezolvi problemele electrice rapid și eficient.
