Peugeot 108 (2014-2018) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe pentru Peugeot 108 2014-2018, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța repartizarea fiecărei siguranțe (schema siguranțelor).
Peugeot 108 (2014-2018) – schema cutiei de siguranțe
Anul producției: 2014, 2015, 2016, 2017, 2018.
Siguranță brichetă (priză de alimentare) în Peugeot 205 (1995-1998) este siguranța 8 în cutia de siguranțe

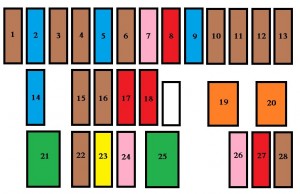

Siguranțe pe bord
Cutia de siguranțe se află sub bord (partea șoferului).
| Nr | Amp [A] | Descriere |
| 1 | 5 | Injecție combustibil;Sistem audio;
Sistem VSC. |
| 2 | 15 | Spălător parbriz față și spate |
| 3 | 5 | Unitate principală distribuție;Bord;
Ecran afișaj; Climatizare; Geam spate încălzit și încălzire oglinzi exterioare; Trapă electrică din material textil; Sistem audio. |
| 4 | 5 | Servodirecție electrică;Stop & Start. |
| 5 | 15 | Ștergător parbriz spate |
| 6 | 5 | Ventilator răcire;Sistem antiblocare roți (ABS) ESP;
Sistem VSC. |
| 7 | 25 | Ștergător parbriz față |
| 8 | 10 | Oglinzi laterale încălzite |
| 9 | 15 | Priză 12 V (max 120 W) |
| 10 | 7,5 | Oglinzi exterioare;Sistem audio;
Stop & Start; Bord; Ecran afișaj. |
| 11 | 5 | Blocare volan;Injecție combustibil;
Cutie electronică. |
| 12 | 7,5 | Airbag |
| 13 | 5 | Bord;Ecran afișaj;
Stop & Start. |
| 14 | 15 ** | Sistem direcție;Injecție combustibil;
Lumini de frână. |
| 7,5 * |
| 15 | 7,5 ** | Injecție combustibil;Stop & Start. |
| 10 * | ||
| 16 | 7,5 | Diagnosticare motor |
| 17 | 10 | Lumini frână;A treia lumină de frână;
Injecție combustibil; Sistem ABS; Sistem VSC; Cutie electronică; Sistem de deschidere și pornire fără cheie. |
| 18 | 10 | Lumini de poziție;Iluminare plăcuță;
Lumină spate ceață; Faruri față ceață; Lumini spate; Reglaj iluminare. |
| 19 | 40 | Climatizare |
| 20 | 40 | Climatizare;Autodiagnostic motor;
Lumini de poziție; Iluminare plăcuță; Lumini spate ceață; Faruri față ceață; Lumini spate; Reglaj iluminare; Lumini frână; A treia lumină de frână; Injecție combustibil; Sistem ABS; Sistem VSC; Cutie electronică; „Acces fără cheie și Pornire”; Geamuri electrice. |
| 21 | 30 | Injecție combustibil;Stop & Start;
Unitate principală distribuție. |
| 22 ** | 7,5 | Injecție combustibil |
| 23 ** | 20 | Injecție combustibil;Stop & Start. |
| 24 | 25 | Unitate principală distribuție |
| 25 | 30 | Geamuri electrice |
| 26 | 25 | Geamuri electrice |
| 27 | 10 | Climatizare |
| 28 | 5 | Lumină spate ceață |
| * Motor VTi 82 ** Motor VTi 68 |
||
Siguranțe sub capotă
| Nr | Amp [A] | Descriere |
| 1 | 10 | Faruri de întâlnire dreapta |
| 2 | 10 | Faruri de întâlnire stânga;Reglarea farurilor. |
| 3 | 7,5 | Far de drum dreapta |
| 4 | 7,5 | Far de drum stânga |
| 5 * | 15 | Injecție combustibil |
| 6 * | 7,5 | Injecție combustibil |
| 7 * | 15 | Injecție combustibil |
| 8 * | 7,5 | Ventilator răcire |
| 9 | 7,5 | Climatizare |
| 10 ** | 7,5 | Injecție combustibil;Lumini de stop;
A treia lumină de stop. |
| 11 | 5 | Lampă plafonieră;Lampă portbagaj. |
| 12 | 10 | Semnalizatoare;Lumini de avarie;
Tablou de bord; Ecran afișaj. |
| 13 | 10 | Claxon |
| 14 | 30 | Unitate distribuție |
| 15 ** | 7,5 | Cutie electronică |
| 16 | 7,5 | Injecție combustibil |
| 17 | 7,5 | Sistem deschidere și pornire fără cheie. |
| 18 ** | 7,5 | Baterie |
| 19 | 25 | Injecție combustibil;Ventilator răcire. |
| 20 | 30 | Demaror |
| 21 | 7,5 | Blocare volan |
| 22 | 25 | Faruri față |
| 23 | 7,5 | Injecție combustibil |
| 24 | 7,5 | Injecție combustibil;Demaror;
Cutie electronică; Stop & Start. |
| 25 | 15 | Sistem audio;Sistem „Keyless Entry and Starting”. |
| 26 | 7,5 | Bord;Ecran de afișare. |
| 27 | 7,5 | Sistem VSC |
| 28 | 60 | Cutia de siguranțe în compartiment pasageri. |
| 29 ** | 125 | Geam spate încălzit și încălzire oglinzi exterioare;
Trapă electrică din material textil; Sistem ABS; Sistem VSC; Ventilator răcire; Faruri față proiectoare de ceață; Lumini de zi LED. |
| 30 | 50 | Cutie electronică |
| 40 | Stop & Start | |
| 31 | 50 | Servodirecție |
| 32 | 50 * | Ventilator răcire |
| 30 | ||
| 40 | ||
| 33 | 50 | Sistem ABS;Sistem VSC. |
| 34 | 10 | Siguranță de rezervă |
| 35 | 20 | Siguranță de rezervă |
| 36 | 30 | Siguranță de rezervă |
| 37 | 20 | Geam spate încălzit și încălzire oglinzi exterioare. |
| 38 | 30 | Sistem ABS;Sistem VSC. |
| 39 | 7,5 | Faruri față proiectoare de ceață;Bord;
Ecran de afișare. |
| 40 | 7,5 | Lumini de zi LED |
| 41 | – | Neutilizat |
| 42 | 20 | Trapă electrică din material textil |
| 43 | – | Neutilizat |
