Peugeot 5008 (2009-2016) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Peugeot 5008 (2009–2016), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța repartizarea fiecărei siguranțe (layout-ul siguranțelor).
Peugeot 5008 (2009-2012) – schema bloc siguranțe
Anul producției: 2009, 2010, 2011, 2012.
Siguranță brichetă (priză de alimentare) în Peugeot 5008 (2009-2012) este siguranța F9 în blocul siguranțe de pe bord.
Siguranțe pe bord
Blocul siguranțe se află în partea inferioară a bordului (în stânga).
| Nr | Amp [A] | Descriere |
| F1 | 15 | Al treilea ștergător parbriz |
| F2 | – | Neutilizat |
| F3 | 5 | Unitate control
sistem airbag. |
| F4 | 10 | Oglindă retrovizoare electrocromatică;
Climatizare; Unitate comutare și protecție; Multimedia spate. |
| F5 | 30 | Geamuri electrice față |
| F6 | 30 | Geamuri electrice spate
acționate cu un singur buton. |
| F7 | 5 | Lumini de citire față și spate;
Lumini de citire pentru hărți; Lumini de citire spate; Iluminare parasolar; Iluminare compartiment torpedou; Iluminare cotieră centrală; Control releu portbagaj 12 V. |
| F8 | 20 | Sistem audio;
Audio/telefon; Schimbător CD; Ecran multifuncțional; Detectare presiune joasă pneuri; Sirena de alarmă; Centrală alarmă; Unitate telematică; Modul de serviciu (cu PC Com 3D). |
| F9 | 30 | Priză față 12 V;
Brichetă; Priză spate 12 V. |
| F10 | 15 | Control volan |
| F11 | 15 | Cheie joasă tensiune |
| F12 | 15 | Remorcă;
Senzor ploaie/luminozitate; Alimentare siguranțe F32, F34, F35. |
| F13 | 5 | Bloc siguranțe compartiment motor;
Controler airbag. |
| F14 | 15 | Tablou de bord;
Ecran bord; Alimentare siguranță F33. |
| F15 | 30 | Blocare și super încuietoare |
| F17 | 40 | Dezghețare/dezaburire lunetă spate;
Alimentare siguranță F30. |
| SH | – | Bypass PARC |
| Nr | Amp [A] | Descriere |
| 29 | 30 | Priză pornire 12 V. |
| 30 | 5 | Oglinzi exterioare încălzite |
| 31 | 15 | Priză frigider |
| 32 | 5 | Manetă schimbător manual
pilotată. |
| 33 | 10 | Afișaj Head-up;
Kit handsfree; Climatizare. |
| 34 | 5 | Lumini de avertizare
a centurilor de siguranță. |
| 35 | 10 | Asistență parcare;
Autorizare amplificator Hi-Fi. |
| 36 | 10 | Controler bloc siguranțe remorcă;
Panou control ușă partea șoferului. |
| 37 | 20 | Amplificator Hi-Fi |
| 38 | 30 | Scaun electric partea șoferului |
| 39 | 20 | Jaluzea panoramică din sticlă
trapă. |
| 40 | – | Neutilizat |
Siguranțe compartiment motor
Bloc siguranțe se află în compartiment motor lângă baterie (pe partea șoferului).
| Nr | Amp [A] | Descriere |
| F1 | 20 | Alimentare unitate control motor;
Pompă injecție și electrovalve EGR (2 l HDI 16V); Injectoare (2 l HDI 16V). |
| F2 | 15 | Claxon |
| F3 | 10 | Dușă parbriz față/spate |
| F4 | 10 | Lumini de zi |
| F5 | 15 | Electrovalve de aerisire a rezervoarelor;
Electrovalve evacuare turbină și reglare presiune turbină (1,6 l THP 16 V); Încălzitor vapori ulei (1,6 l THP 16 V); Încălzitor motorină (1,6 l HDI 16 V). |
| F6 | 10 | Priză diagnostic;
Faruri direcționale; Pompă filtru particule (Diesel); Senzor distanță; Senzor nivel lichid răcire motor; Ștergere control reglaj oglinzi. |
| F7 | 10 | Controler servodirecție;
Cutie automată; Motor reglaj înălțime faruri direcționale. |
| F8 | 20 | Control demaror |
| F9 | 10 | Comutatoare pedală ambreiaj și frână |
| F10 | 30 | Actuatori unitate control motor
(benzină: bobine de aprindere, electrovalve, sonde lambda, injectoare, încălzitoare, pompă combustibil, termostat controlat); (Diesel: electrovalve, încălzitoare). |
| F11 | 40 | Ventilator climatizare |
| F12 | 30 | Ștergător parbriz față lent/rapid |
| F13 | 40 | Alimentare interfață sisteme integrate
(aprindere pozitivă). |
| F14 | 30 | Electrovalvă aer |
| F15 | 10 | Far de întâlnire dreapta |
| F 16 | 10 | Far de drum stânga |
| F17 | 15 | Far de întâlnire stânga |
| F18 | 15 | Far de întâlnire dreapta |
| F19 | 15 | Încălzitor ulei (1,6 l VTi 16V);
Electrovalvă reglare presiune turbo (Diesel); Senzor nivel lichid răcire motor (Diesel). |
| F20 | 10 | Termostat controlat;
Electrovalve variabile distribuție; Electrovalvă reglare presiune turbocompresor (Diesel); Senzor nivel lichid răcire motor (Diesel). |
| F21 | 5 | Alimentare releu grup ventilator;
Control releu Valvetronic (1,6 l VTi 16 V); Răcire turbo (1,6 l THP 16 V); Senzor debit aer (1,6 l HDI 16 V). |
Tabel cutie de siguranțe mini și midi deasupra bateriei
| Nr | Amp [A] | Descriere |
| F1 | – | Neutilizat |
| F2 | 5 | Comutator frână multifuncțional |
| F3 | 5 | Unitate încărcare baterie |
| F4 | 25 | Electrovalve Sistem antiblocare roți (ABS)/ESP |
| F5 | 5 | Unitate control Sistem antiblocare roți (ABS)/ESP |
| F6 | 15 | Cutie automată,
Cutie manuală pilotată |
| F7 * | 80 | Grup electropompă
servodirecție. |
| F8 * | 60 | Montare ventilator |
| F9 * | 70/30 | Încălzitor preîncălzire (Diesel);
Motor electric Valvetronic (1,6 l THP 16V). |
| F10 * | 40 | Grup electropompă Sistem antiblocare roți (ABS)/ESP |
| F11 * | 100 | Unitate comutare și protecție |
| F12 * | 30 | Grup electropompă electronică
cutie. |
| Siguranțele maxi oferă protecție suplimentară
pentru instalațiile electrice. |
||
Tabel siguranțe maxi
| Nr | Amp [A] | Descriere |
| MF1* | – | Neutilizat |
| MF2* | 30 | Bloc siguranțe remorcă |
| MF3* | 50 | Bloc siguranțe în
compartiment pasageri. |
| MF4* | 80 | Interfață sistem integrat |
| MF5* | 80 | Interfață sistem integrat |
| MF6* | 30 | Frână electrică de parcare |
| MF7* | 30 | Scaune față încălzite |
| MF8* | 20 | Spălător faruri |
| * Siguranțele maxi oferă protecție suplimentară
pentru instalațiile electrice. |
||
Peugeot 5008 (2013) – schema cutiei de siguranțe
Anul producției: 2013.
Siguranță brichetă (priză de alimentare) în Peugeot 5008 (2013) este siguranța F9 în cutia de siguranțe de pe bord.
Siguranțe pe bord
Cutia de siguranțe se află în partea inferioară a bordului (pe partea stângă).
| Nr | Amp [A] | Descriere |
| F1 | 15 | Perie ștergător spate |
| F2 | – | Neutilizat |
| F3 | 5 | Unitate de control
a sistem airbag. |
| F4 | 10 | Oglindă retrovizoare electrocromatică;
Climatizare; Unitate de comutare și protecție; Multimedia spate. |
| F5 | 30 | Geamuri electrice față |
| F6 | 30 | Geamuri electrice spate
activate de un singur buton. |
| F7 | 5 | Lumini de citire față și spate;
Lumini pentru citirea hărții; Lumini de citire spate; Iluminare jaluzea parasolar; Iluminare compartiment port-objete; Iluminare cotieră centrală; Control releu portbagaj 12 V. |
| F8 | 20 | Echipament audio;
Audio/telefon; Schimbător CD; Ecran multifuncțional; Detectare presiune scăzută în pneuri; Sirena de alertă; Unitate de control a alarmei; Unitate telematică. |
| F9 | 30 | Priză față 12 V;
Brichetă; Priză spate 12 V. |
| F10 | 15 | Control montat pe volan |
| F11 | 15 | Cheie de aprindere cu curent redus |
| F12 | 15 | Prezență remorcă;
Senzor ploaie/luminozitate; Alimentare siguranțe F32, F34, F35. |
| F13 | 5 | Cutia de siguranțe compartiment motor;
Controler sistem airbag. |
| F14 | 15 | Bord;
Ecran bord; Alimentare siguranță F33. |
| F15 | 30 | Blocare și suprainchidere |
| F17 | 40 | Dezaburire/dezghețare lunetă spate;
Alimentare siguranță F30. |
| SH | – | Bypass PARC |
| Nr | Amp [A] | Descriere |
| 29 | – | Neutilizat |
| 30 | 5 | Oglinzi exterioare încălzite |
| 31 | 30 | Priză 12V în portbagaj |
| 32 | 5 | Manetă electronică
a cutiei de viteze. |
| 33 | 10 | Display Head-up;
Sistem Bluetooth; Climatizare. |
| 34 | 5 | Lumini de avertizare
centuri de siguranță. |
| 35 | 10 | Senzori de parcare;
Autorizare amplificator Hi-Fi. |
| 36 | 10 | Controler cutie
de siguranțe remorcă; Panou de control ușă partea șoferului. |
| 37 | 20 | Amplificator Hi-Fi |
| 38 | 30 | Scaun electric partea șoferului |
| 39 | 20 | Perdea panoramică din sticlă
a plafonului. |
| 40 | – | Neutilizat |

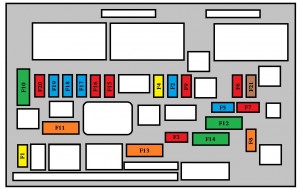

Siguranțe din compartiment motor
Cutia de siguranțe se află în compartiment motor lângă baterie (pe partea șoferului).
| Nr | Amp [A] | Descriere |
| F1 | 20 | Alimentarea unității de control a motorului;
Pompă injecție și electrovalve EGR (2 litri HDI); Injectoare (2 litri HDI). |
| F2 | 15 | Claxon |
| F3 | 10 | Pulverizator parbriz față/spate |
| F4 | 10 | Lumini de zi |
| F5 | 15 | Electrovalve de curățare a rezervorului;
Electrovalve de evacuare a turbinei și reglarea presiunii turbinei (1,6 litri THP); Încălzitor abur ulei (1,6 litri THP); Încălzitor motorină (1,6 litri HDI). |
| F6 | 10 | Priză diagnostic;
Faruri direcționale; Pompă filtru particule (Diesel); Avertizare distanță; Senzor nivel lichid răcire motor; Control reglare oglinzi. |
| F7 | 10 | Controler asistență direcție;
Cutie automată; Motor reglare înălțime faruri direcționale. |
| F8 | 20 | Control demaror |
| F9 | 10 | Comutatoare pedale ambreiaj și frână |
| F10 | 30 | Actuatori unitate control motor
(benzină: bobine de aprindere, electrovalve, senzori lambda, injectoare, încălzitoare, pompă combustibil, termostat controlat) (Diesel: electrovalve, încălzitoare). |
| F11 | 40 | Ventilator climatizare |
| F12 | 30 | Perie ștergător
față lent/rapid |
| F13 | 40 | Alimentare interfață
sisteme integrate (aprindere pozitivă). |
| F14 | 30 | Pompa aer |
| F15 | 10 | Far faruri de întâlnire dreapta |
| F 16 | 10 | Far faruri de drum
stânga. |
| F17 | 15 | Far faruri de întâlnire stânga |
| F18 | 15 | Far faruri de întâlnire dreapta |
| F19 | 15 | Încălzitor ulei (1,6 l VTi 16V);
Electrovalvă reglare presiune turbo (Diesel); Senzor nivel lichid răcire motor (Diesel). |
| F20 | 10 | Termostat electronic;
Electrovalve variabile distribuție; Electrovalvă reglare presiune turbocompresor (Diesel); Senzor nivel lichid răcire motor (Diesel). |
| F21 | 5 | Alimentare releu
grup ventilator; Control releu Valvetronic (1,6 l VTi 16 V); Răcire turbo (1,6 l THP 16 V); Senzor debit aer (1,6 l HDI 16 V). |

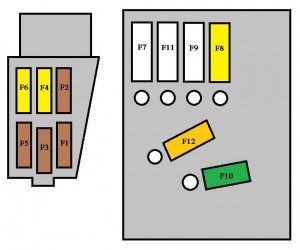

Tabel cutia de siguranțe mini și midi deasupra bateriei
| Nr | Amp [A] | Descriere |
| F1 | – | Neutilizat |
| F2 | 5 | Comutator frână cu dublă funcție |
| F3 | 5 | Unitate de încărcare a bateriei |
| F4 | 25 | Electrovalve ABS/ESP |
| F5 | 5 | Unitate control ABS/ESP |
| F6 | 15 | Cutie automată;
Cutie manuală pilotată. |
| F7* | 80 | Grup electropompă asistență direcție |
| F8* | 60 | Montare ventilator |
| F9* | 70/30 | Încălzitor preîncălzire (motorină);
Motor electric Valvetronic (1,6 l THP 16V). |
| F10* | 40 | Grup electropompă ABS/ESP |
| F11* | 100 | Unitate comutare și
protecție. |
| F12* | 30 | Grup electropompă electronică
a cutiei de viteze. |
| *Siguranțele maxi oferă protecție suplimentară
pentru instalațiile electrice. |
||
Cutia de siguranțe maxi
| Nr | Amp [A] | Descriere |
| MF1* | – | Neutilizat |
| MF2* | 30 | Cutia de siguranțe a remorcii |
| MF3* | 50 | Cutia de siguranțe în
compartiment pasageri. |
| MF4* | 80 | Interfață sistem integrată |
| MF5* | 80 | Interfață sistem integrată |
| MF6* | 30 | Frână electrică de parcare |
| MF7* | 30 | Scaune față încălzite |
| MF8* | 20 | Pulverizator faruri |
| * Siguranțele maxi oferă protecție suplimentară
pentru instalațiile electrice. |
||
Peugeot 5008 (2014-2016) – schema cutiei de siguranțe
Anul producției: 2014, 2015, 2016.
Siguranță brichetă (priză de alimentare) în Peugeot 5008 (2014-2016) este siguranța F9 în cutia de siguranțe de pe bord.
Siguranțe pe bord
Cutia de siguranțe se află în partea inferioară a bordului (pe partea șoferului).
| Nr | Amp [A] | Descriere |
| F1 | 15 | Perie ștergător spate |
| F2 | – | Neutilizat |
| F3 | 5 | Modul control
sistem airbag. |
| F4 | 10 | Oglindă retrovizoare electrocromatică;
Climatizare; Modul comutare- protecție; Multimedia spate. |
| F5 | 30 | Geamuri electrice față. |
| F6 | 30 | Geamuri electrice spate
acționate de un buton. |
| F7 | 5 | Lămpi de citire față și spate;
Lămpi pentru citirea hărților; Lămpi de citire spate; Iluminare parasolar; Iluminare compartiment port-objete; Iluminare cotieră centrală; Control releu portbagaj 12 V. |
| F8 | 20 | Sistem audio;
Audio/telefon; Schimbător CD; Afișaj multifuncțional; Detectare presiune scăzută în pneuri; Sirena alarmă; Modul control alarmă; Modul telematic. |
| F9 | 30 | Priză față 12 V;
Brichetă; Priză spate 12 V. |
| F10 | 15 | Control montat
pe volan. |
| F11 | 15 | Cheie aprindere curent redus |
| F12 | 15 | Remorcă;
Senzor ploaie/luminozitate; Alimentare siguranțe F32, F34, F35. |
| F13 | 5 | Cutia de siguranțe compartiment motor;
Controler sistem airbag. |
| F14 | 15 | Bord;
Afișaj bord; Alimentare siguranță F33. |
| F15 | 30 | Blocare și suprainchidere |
| F17 | 40 | Dezghețare/dezaburire
geam lunetă; Alimentare siguranță F30. |
| SH | – | Bypass PARC |
| Nr | Amp [A] | Descriere |
| 30 | 5 | Oglinzi exterioare încălzite |
| 31 | 30 | Priză 12V în portbagaj |
| 32 | 5 | Manetă electronică cutie automată |
| 33 | 10 | Display Head-up;
Sistem Bluetooth; Climatizare. |
| 34 | 5 | Se aprind indicatoarele de avertizare
centuri de siguranță. |
| 35 | 10 | Senzori parcare;
Autorizare amplificator Hi-Fi. |
| 36 | 10 | Controler cutia de siguranțe remorcă;
Panou control ușă partea șoferului. |
| 37 | 20 | Amplificator Hi-Fi |
| 38 | 30 | Scaun electric partea șoferului |
| 39 | 20 | Perdea panoramică din sticlă pe plafon |
| 40 | – | Neutilizat |
Siguranțe din compartiment motor
Cutia de siguranțe se află în compartiment motor lângă baterie (pe partea șoferului).
| Nr | Amp [A] | Descriere |
| F2 | 15 | Claxon |
| F3 | 10 | Spray parbriz față/spate |
| F4 | 10 | Lumini de zi |
| F5 | 15 | Electrovalve de curățare rezervor;
Electrovalve evacuare turbină și reglare presiune turbină (1,6 litri THP); Încălzitor vapori ulei (1,6 litri THP); Încălzitor motorină (1,6 litri HDI). |
| F6 | 10 | Priză diagnostic;
Semnalizatoare; Pompă filtru particule (Diesel); Avertizare distanță; Senzor nivel lichid răcire motor; Control reglare oglinzi. |
| F7 | 10 | Controler servodirecție;
Cutie automată; Motor reglare înălțime semnalizatoare. |
| F8 | 20 | Control demaror |
| F9 | 10 | Comutatoare pedale ambreiaj și frână |
| F11 | 40 | Ventilator climatizare |
| F12 | 30 | Ștergător lent/rapid
parbriz față. |
| F14 | 30 | Pompă aer |
| F15 | 10 | Far de întâlnire dreapta |
| F16 | 10 | Far de drum
stânga. |
| F17 | 15 | Far de întâlnire stânga |
| F18 | 15 | Far de întâlnire dreapta |
Tabel cutie de siguranțe mini și midi deasupra bateriei
| Nr | Amp [A] | Descriere |
| F2 | 5 | Comutator frână cu dublă funcție |
| F3 | 5 | Unitate de încărcare a bateriei |
| F4 | 25 | Electrovalve Sistem antiblocare roți (ABS)/ESP |
| F6 | 15 | Cutie automată;
Cutie manuală pilotată. |
