Peugeot 405 (1987-1997) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Peugeot 405 (1987–1997), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Schema siguranțelor și releelor – Peugeot 405
Se referă la vehiculele produse în anii:
1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997.
Cutia de siguranțe în bord
Cutia de siguranțe se află sub bord pe partea stângă a șoferului și conține șase siguranțe de rezervă și o clemă specială pentru înlocuirea siguranțelor.
| Număr |
Amperaj [A] |
Descriere |
| F1 | 10 | Alimentare radio/player CD după întrerupătorul principal |
| F2 | 5 | Releu de deconectare compresor – curent după întrerupător temporizat iluminare plafon – cheie are trei universale |
| F3 | 15 | După întrerupător alimentare modul ABS – relee rapide ventilatoare |
| F4 | 10 | LED mic spate dreapta – iluminare releu semnal claxon |
| F5 | 15 | Relee ventilatoare – alimentare după întrerupător sistem ventilație inteligentă |
| F6 | 10 | Alimentare airbag |
| F7 | 20 | Releu claxon – lampă proiectoare de ceață – claxon |
| F8 | — | Bypass: întrerupătoare de ocolire a intrării |
| F9 | 10 | Lumini mici față, lumini mici spate stânga, lumină număr spate |
| F10 | 30 | Ridicător geam spate – geamul aprinde iluminarea |
| F11 | 30 | SIGURANȚĂ PRINCIPALĂ conectată la faruri de întâlnire și faruri de drum față – releu lumină proiectoare de ceață față/spate |
| F12 | 10 | Lumini mers înapoi – unitate avertizare obstacole spate – după activarea amplificatoarelor de putere înainte – alimentare după întrerupător senzor temperatură ambientală – întrerupător alimentare după DIAG – alimentare după releu alertă Sistem antiblocare roți (ABS) |
| F13 | 30 | Gol consum |
| F14 | 30 | Gol consum |
| F15 | 15 | Iluminare plafon LED față și spate – închidere centralizată unitate alimentare – oglindă electrică rabatabilă – temporizatoare electrice fixe trapă – lumini portbagaj – releu portbagaj ejectare |
| F 16 | 20 | Brichetă. alimentare fixă după întrerupătorul principal |
| F17 | 10 | Sistem de ventilare inteligent al unității fixe – Radio cu memorie |
| F18 | 10 | Lumină spate proiectoare de ceață |
| F19 | 10 | Iluminare panou – Iluminare față Amp – Butoane radio pe panoul de luminozitate – Sistem de control al iluminării pe volan (MFC) – Iluminare brichetă – Controlere iluminare, oglinzi electrice |
| F20 | 30 | Scaun șofer reglabil electric |
| F21 | 30 | Ventilatoare sistem de ventilare inteligent |
| F22 | 20 | Scaun partea pasagerului alimentat electric |
| F23 | 15 | Absență consum |
| F24 | 30 | Motor ștergător – Manetă ștergător – Ștergător geam compartiment motor și pompă spălător parbriz |
| F25 | 15 | Amplificatoare de putere permanente – putere permanentă DIAG |
| F26 | 15 | Lampă intermitentă – butoane fixe radio panou electric |
| F27 | 30 | Încălzitor lunetă spate – Încălzitor oglinzi laterale |
| F28 | 15 | Lumini de frână – releu ridicare geam față – alimentare panou după întrerupător chei radio |
| F29 | 30 | Ridicare geam față – Cheie pentru ridicare geam față |
| F30 | 15 | Lampă pentru citirea hărții – Alimentare circuit semnalizator – Releu alimentare – Lampă în sertar port-objete – Releu ridicare geam spate – Releu blocare lunetă ridicare geam – Iluminare lunetă ridicare geam – Grup ridicare geam automat – Oglindă electrică |
| F31 | — | Siguranțe de rezervă |

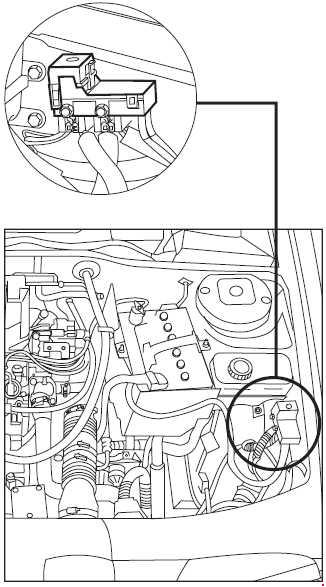

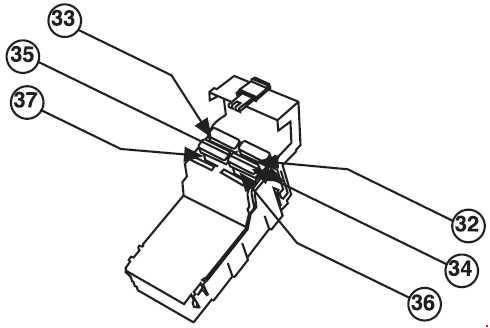

Cutia de siguranțe în compartiment motor
| Număr |
Amperaj [A] |
Descriere |
| F32 | 30 | Ventilator pentru motor |
| F33 | 30 | Ventilator pentru motor |
| F34 | 30 | Siguranță de rezervă |
| F35 | 30 | Siguranță de rezervă |
| F36 | — | Conexiune scurtcircuit – Alimentare a cutiei de siguranțe și a întrerupătorului principal |
| F37 | — | Conexiune scurtcircuit – Alimentare a cutiei de siguranțe |
