Peugeot 206+ (2009-2012) – schema siguranțe Anul producției: 2009, 2010, 2011, 2012

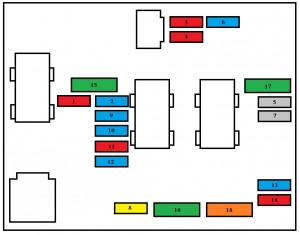

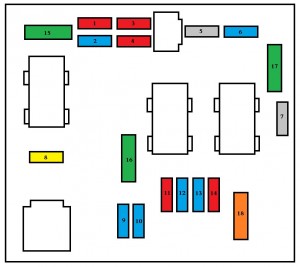

Cutia de siguranțe în compartiment motor Peugeot 206 P – siguranțe – compartiment motor SAU Peugeot 206 P – siguranțe – compartiment motor
Siguranță Intensitate [A] Funcție
MF1 20/50 Grup motor ventilator fără / cu climatizare
MF2 20/30 Sistem antiblocare roți (ABS) / ESP
MF3 20/30 Sistem antiblocare roți (ABS) / ESP
MF4 70 Alimentare BSI
MF5 70 Alimentare BSI
MF6 – Gol
MF7 30 Alimentare aprindere
MF8 – Gol
* Siguranțe “maxi” cu “protecție suplimentară a circuitelor electrice.
Siguranțe Curent [A] Funcții
1 10 Modul încălzire (Diesel) – Senzor apă în motorină – Releu lumină marșarier – Senzor viteză vehicul – Debitmetru aer (Diesel)
2 15 Electrovalvă închidere rezervor – Pompă combustibil
3 10 Calculator motor ABS
4 10 Calculator motor
5 – Gol
6 15 Proiectoare de ceață față
7 – Gol
8 20 Releu grup motor ventilator – Calculator motor – Pompă injecție Diesel – Regulator putere presiune motorină – Electrovalvă motor
9 15 Faruri de întâlnire stânga
10 15 Faruri de întâlnire dreapta
11 10 Faruri de drum stânga
12 15 Faruri de drum dreapta
13 15 Claxon
14 10 Pompe ștergătoare parbriz față
15 30 Încălzitor modul clapetă – Pompă injecție Diesel – Senzor de oxigen – Calculator motor – Debitmetru aer – Bobine de aprindere – Electrovalvă administrativă motor – Încălzire motorină – Injectoare
16 30 Releu pompă aer
17 30 Viteză ștergător înaltă și joasă
18 40 Ventilator climatizare

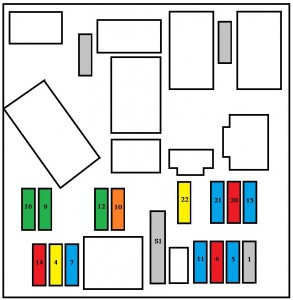

Cutia de siguranțe în bord Peugeot 206 P – siguranțe – bord
Siguranțe Intensitate [A] Funcții
1 – Gol
4 20 Electric – Iluminare portbagaj – Radio – Comutatoare pe volan – Cârlig remorcă
5 – Gol
6 10 Nivel lichid răcire – Radio
7 15 Echipament Școala de Șoferi – Alarmă
9 – Gol
10 40 Dezghețare producție geam
11 15 Ștergător producție geam
12 30 Încălzire geamuri față
14 10 Modul motor – Sistem airbag – Comutatoare pe volan – Senzor ploaie
15 15 Set semnalizatoare – Ecran multifuncțional – Climatizare – Radio
16 30 Linie blocare / deblocare uși și portbagaj
20 10 Lumină de stop dreapta
21 15 Lumină de stop stânga – a treia lumină de stop
22 30 Lampă plafon față – Priză 12 V
S1 Trecere Cuplaj PARC
