Peugeot 306 (1993-2002) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Peugeot 306 (1993–2002), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța repartizarea fiecărei siguranțe (layout-ul siguranțelor).
Peugeot 306 (1993-2002) – schema siguranței
Anul producției: 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.
Siguranță brichetă (priză de alimentare) în Peugeot 306 (1993-2002) este siguranța 23 în cutia de siguranțe.

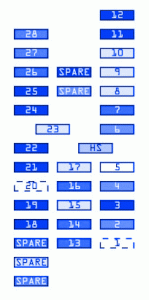

Cutia de siguranțe a consolei
| Nr | Amperi [A] | Descriere |
| 1 | – | Neutilizat |
| 2 | 7,5 | Transmisie cutie automată sau unitate
de control a semnalului acustic de viteză excesivă. |
| 3 | 5 | Unitate de control Sistem antiblocare roți (ABS) |
| 4 | 5 | Panou instrumente;
Unitate de protecție a habitaclului; Unitate de temperatură a lichidului de răcire; Iluminare a manetei cutiei automate; Releu cutie automată; Comutator dezactivare airbag partea pasagerului. |
| 5 | 25 | Comutator lumini marșarier;
Releu cutie automată; Comutator lumină de stop; Releu lumini de zi; Releu grup ventilator; Control presostat; Releu compresor. |
| 6 | 5 | Panou instrumente;
Unitate de protecție a habitaclului; Lampă avertizare alarmă; Ceas; Iluminare portbagaj; Antena radio. |
| 7 | 30 | Dezghețare lunetă și oglinzi |
| 8 | 20 | Unitate de protecție a habitaclului;
Radio. |
| 9 | 20 | Unitate de control injecție;
Releu grup ventilator; Unitate de temperatură lichid răcire. |
| 10 | 20 | Lumini de urgență;
Lumini de poziție față și spate. |
| 11 | 10 | Iluminare panou instrumente;
Semnal acustic lumini laterale; Ceas; Reostat iluminare; Lumini de poziție. |
| 12 | 10 | Far spate proiectoare de ceață |
| 13 | – | Neutilizat |
| 14 | 30 | Releu lunetei și al scaunelor încălzite |
| 15 | 20 | Gârligă remorcă |
| 16 | 30 | Releu geam față și trapă |
| 17 | 20 | Control claxon |
| 18 | 10 | Faruri față proiectoare de ceață |
| 19 | 10 | Far spate dreapta |
| 20 | 30 | Ventilație;
Încălzire și climatizare. |
| 21 | 10 | Far spate stânga;
Iluminare plăcuță înmatriculare; Lumini de poziție față. |
| 22 | 10 | Releu ventilație;
Control dezaburire lunetă și oglinzi. |
| 23 | 20 | Brichetă |
| 24 | – | Neutilizat |
| 25 | 10 | Radio |
| 26 | 30 | Ștergător parbriz și pompă
spălător parbriz; Motor ștergător parbriz; Ceas ștergător sau releu senzor ploaie. |
| 27 | 15 | Iluminare compartiment torpedou;
Iluminare sertar torpedou; Semnalizatoare; Control electric oglinzi; Lumini citire hartă; Oglindă suplimentară; Senzor ploaie; Senzor temperatură habitaclu. |
| 28 | 15 | Ceas;
Temperatură exterioară; Releu geam și scaune încălzite; Ștergător spate; Trapă. |
Siguranțe compartiment motor
| Nr | Amperaj [A] | Descriere |
| 1 | 40 | Alimentarea sistemului de alarmă |
| 2 | 60 | Alimentarea încuietorilor;
Comutator iluminare; Grup ventilator aer condiționat; Releu față proiectoare de ceață; Conector diagnostic. |
| 3 | 60 | Alimentarea ECU Sistem antiblocare roți (ABS) |
| 4 | 60 | + alimentare pozitivă a cutiei de siguranțe |
| Nr | Amperaj [A] | Descriere |
| 29 | 10 | Lumini de întâlnire stânga |
| 30 | 10 | Lumini de întâlnire dreapta |
| 31 | 10 | Lumini de drum stânga |
| 32 | 10 | Lumini de drum dreapta |
| 33 | 15 | Unitate control Diesel |
| 34 | 10 | Senzor de oxigen |
| 35 | 15 | Pompă combustibil |
| 36 | 20 | Ceas spălător faruri |
| 37 | 40 | Ventilator răcire |
| 38 | – | Neutilizat |
| 39 | 40 | Siguranță de rezervă
pentru grup ventilator. |
| 40 | 40 | Neutilizat |
