Peugeot 3008 Hybrid – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Peugeot 3008 Hybrid, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Peugeot 3008 Hybrid – schema siguranței
Anul producției: 2011, 2012.
Siguranță brichetă (priză de alimentare) în Peugeot 307 Break (2005-2008) este siguranța 9 în bloc siguranțe
Siguranțe ale consolei
Blocul siguranțe se află în partea inferioară a bordului (în stânga).
| Nr | Amp [A] | Descriere |
| F1 | 15 | Al treilea ștergător |
| F2 | – | Neutilizat |
| F3 | 5 | Unitate de control a sistemului airbag |
| F4 | 10 | Oglindă retrovizoare electrocromatică;
Climatizare; Unitate de comutare și protecție; Multimedia spate; Unitate de control a bateriei de tracțiune. |
| F5 | 30 | Geamuri electrice față |
| F6 | 30 | Geamuri electrice spate activate
de un singur buton. |
| F7 | 5 | Lumini de citire față și spate;
Lumini pentru citirea hărții; Lumini pentru citirea spate; Iluminare parasolar; Iluminare compartiment port-objete; Iluminare cotieră centrală; Control releu portbagaj 12 V. |
| F8 | 20 | Echipament audio;
Audio/telefon; Schimbătoare CD; Display multifuncțional; Detectare presiune joasă pneuri; Sirena de avertizare; Centrală de avertizare; Unitate telematică; Modul de service (cu Peugeot Connect Media). |
| F9 | 30 | Priză față 12 V;
Brichetă; Priză spate 12 V. |
| F10 | 15 | Control montat pe volan |
| F11 | 15 | Cheie de aprindere cu curent redus |
| F12 | 15 | Prezența remorcii;
Senzor ploaie/soare; alimentare siguranțe F32, F34, F35. |
| F13 | 5 | Bloc siguranțe compartiment motor;
Controler airbag. |
| F14 | 15 | Tablou de bord;
Display bord; Alimentare siguranță F33. |
| F15 | 30 | Blocare și super încuietoare |
| F17 | 40 | Geam spate încălzit;
Alimentare siguranță F30. |
| SH | – | Bypass PARC |
| Nr | Amp [A] | Descriere |
| F29 | – | Neutilizat |
| F30 | 5 | Oglinzi exterioare încălzite |
| F31 | 30 | Priză pornire 12 V. |
| F32 | 5 | Manetă cutie manuală controlată |
| F33 | 10 | Display Head-up;
Sistem Bluetooth; Climatizare; Display detașabil. |
| F34 | 5 | Se aprind indicatoarele de avertizare
ale centurilor de siguranță. |
| F35 | 10 | Senzori parcare |
| F36 | 10 | Scaune față încălzite |
| F37 | 20 | Amplificator Hi-Fi |
| F38 | 30 | Controler baterie tracțiune |
| F39 | 20 | Perdea panoramică pentru geamurile trapă |
| F40 | 10 | Interfață remorcă;
Panou control ușă partea șoferului. |
Siguranțe din compartiment motor
Bloc siguranțe se află în compartiment motor lângă baterie (pe partea șoferului).
| Nr | Amp [A] | Descriere |
| F1 | 20 | Alimentarea unității de control al motorului;
Pompă injecție și electrovalve EGR; Injectoare. |
| F2 | 15 | Claxon |
| F3 | 10 | Spray parbriz/față |
| F4 | 10 | Lumini de zi |
| F5 | 15 | Senzor debit aer;
Ștergător; Încălzitor senzor; Controler hibrid; Buton selecție hibrid; Termostat electronic; Electrovalve faze variabile; Electrovalve reglare presiune turbocompresor (Diesel); Senzor nivel lichid răcire motor (Diesel). |
| F6 | 10 | Priză diagnostic;
Faruri direcționale; Pompă filtru particule (Diesel); Control reglare oglinzi; Interfață rețea; Display transparent. |
| F7 | 10 | Controler asistență la direcție;
Motor reglare înălțime faruri direcționale. |
| F8 | 20 | Control demaror |
| F9 | 10 | Comutatoare pedală ambreiaj și frână |
| F10 | 30 | Radiatoare (Diesel) |
| F11 | 40 | Ventilator climatizare |
| F12 | 30 | Ștergător/spălător parbriz față lent/rapid |
| F13 | 40 | Alimentarea interfeței sistemelor integrate
(aprindere pozitivă). |
| F14 | 30 | Pompă apă radiator încălzitor |
| F15 | 10 | Faruri de întâlnire dreapta |
| F 16 | 10 | Faruri de întâlnire stânga |
| F17 | 15 | Faruri de drum stânga |
| F18 | 15 | Faruri de drum dreapta |
| F19 | 15 | Electrovalvă reglare presiune
turbo (Diesel) |
| F20 | 10 | Detector nivel lichid
răcire motor (Diesel) |
| F21 | 5 | Control ventilator răcire |

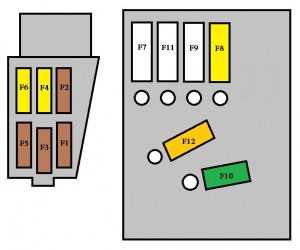

Cutia de siguranțe mini și midi deasupra bateriei
| Nr | Amp [A] | Descriere |
| F1 | 5 | Controlul admisiei aerului |
| F2 | 5 | Comutator frână cu două funcții |
| F3 | 5 | Unitate de încărcare a bateriei |
| F4 | 25 | Electrovalve ABS/ESP |
| F5 | 5 | Unitate de control ABS/ESP |
| F6 | 15 | Transmisie electronică |
| F7 | 80 | Unitate pompă electrohidraulică pentru asistarea direcției |
| F8 | 60 | Instalare ventilator |
| F9 | 80 | Unitate încălzire (Diesel). |
| F10 | 40 | Unitate pompă electrohidraulică ABS/ESP |
| F11 | 100 | Unitate comutare și protecție |
| F12 | 30 | Pompă electrohidraulică, transmisie electronică |
Tabel cutia de siguranțe max
| Nr | Amp [A] | Descriere |
| MF1 | 30 | Pompă electrică gol |
| MF2 | 50 | Interfață remorcă |
| MF3 | 60 | Bloc siguranțe în
compartiment pasageri. |
| MF4 | 80 | Interfață sistem integrat |
| MF5 | 80 | Interfață sistem integrat |
| MF6 | 30 | Frână electrică de parcare |
| MF7 | – | Neutilizat |
| MF8 | 25 | Spălător faruri |
