Peugeot 307 Break (2001-2008) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Peugeot 307 Break (2001–2008), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Peugeot 307 Break (2001-2004) – schema compartiment motor
Anul producției: 2001, 2002, 2003, 2004.
Siguranță brichetă (priză de alimentare) în Peugeot 307 Break (2001-2004) este siguranța 7 în bloc siguranțe pe bord.

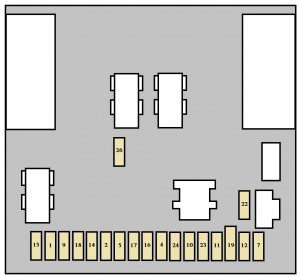

Siguranțe ale consolei
| Nr | Amp [A] | Descriere |
| 1 | 10 | Far spate proiectoare de ceață |
| 2 | 15 | Semnalizator lunetă spate |
| 4 | 15 | Geam față controlat electric;
Trapă. |
| 5 | 15 | Lumină de stop spate, inclusiv remorcă |
| 7 | 20 | Iluminare interioară spate;
Iluminare interioară față; Brichetă; Iluminare compartiment torpedou, |

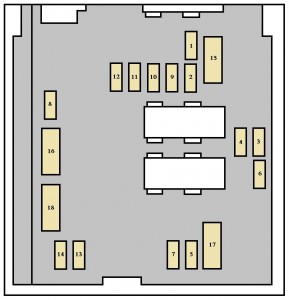

Compartiment motor cutia de siguranțe
| Nr | Amp [A] | Descriere |
| 1 | 10 | Comutator lumini marșarier automat
cutie automată; Control releu blocare pornire cutie automată; Comutator lumini marșarier manual cutie automată; Senzor viteză vehicul; Controler preîncălzire; Senzor apă în motorină; Senzor debit aer DW. |
| 2 | 15 | Electrovalvă rezervor;
Pompă combustibil, |
| 3 | 10 | Controler servodirecție;
Controler Sistem antiblocare roți (ABS) sau ESP. |
| 4 | 10 | Controler injecție;
Control releu grup ventilator; Control releu suplimentar încălzire; Controler cutie automată; Control secvențial cutie automată; Releu blocare cutie automată. |
| 5 | 15 | Unitate control filtru particule |
| 6 | 15 | Proiectoare de ceață față |
| 7 | 20 | Pompă spălător faruri |
| 8 | 20 | Control releu grup ventilator;
Alimentare controler injecție. |
| 9 | 15 | Faruri de întâlnire stânga |
| 10 | 15 | Faruri de întâlnire dreapta |
| 11 | 10 | Bară principală stânga |
| 12 | 10 | Far de drum dreapta |
| 13 | 15 | Claxon |
| 14 | 10 | Pompă spălător faruri față și
spate. |
| 15 | 30 | Senzori de oxigen;
Electrovalvă recirculare gaze de eșapament; Bobină de aprindere; Regulator presiune înaltă motorină; Alimentare injectoare (benzină). |
| 16 | 40 | Pompă aer motor pe benzină cu
cutie automată. |
| 17 | 30 | Semnalizator față la
viteză joasă/înaltă. |
| 18 | 40 | Ventilator climatizare |
Maxi – tabel siguranțe
| Nr | Amp [A] | Descriere |
| 1 | 30 | Unitate ventilator |
| 2 | 30 | Motor pompă ESP/ABS |
| 3 | 30 | Electrovalve ESP/ABS |
| 4 | 60 | Alimentare interfață sisteme integrate |
| 5 | 70 | Alimentare interfață sisteme integrate |
| 6 | 20 | Scaune încălzite |
| 7 | 30 | Cheie aprindere, putere |
| 8 | 70 | Grup electropompă servodirecție |
Peugeot 307 Break (2005-2008) – schema cutiei de siguranțe
Anul producției: 2005, 2006, 2007, 2008.
Siguranță brichetă (priză de alimentare) în Peugeot 307 Break (2005-2008) este siguranța 9 în cutia de siguranțe de pe bord.

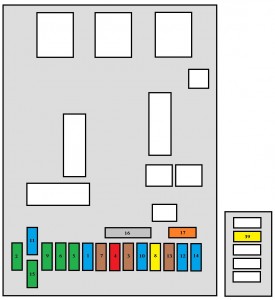

Siguranțe pe bord
| Nr | Amp [A] | Descriere |
| 1 | 15 | Motor ștergător |
| 2 | 30 | Blocare și suprainchidere |
| 3 | 5 | Grup airbag și pretensionatoare |
| 4 | 10 | Comutatoare frână (STOP) și pedala ambreiajului;
Comutator nivel lichid răcire motor; Senzor unghi de direcție; Senzor ESP cu funcție dublă; Pompă filtru particule; Priză diagnostic; Oglindă electrocromatică. |
| 5 | 30 | Geamuri electrice față;
Trapă; Oglinzi încălzite. |
| 6 | 30 | Geamuri electrice spate |
| 7 | 5 | Iluminare interioară față și spate;
Lumini de lectură; Iluminare compartiment torpedou. |
| 8 | 20 | Sistem audio;
Audio/telefon; Display multifuncțional; Sirena alarmă; Unitate alarmă; Cutia de siguranțe remorcă; Modul învățare condus; Alimentare de pe volan. |
| 9 | 30 | Priză față 12 V;
Priză spate 12 V. |
| 10 | 15 | Controler cutie automată;
Controler detectare presiune joasă în pneuri; Comutator STOP |
| 11 | 15 | Priză diagnostic;
Filtru particule; Aprindere curent redus. |
| 12 | 15 | Modul învățare condus;
Asistent parcare spate. |
| 13 | 5 | Cutia de siguranțe compartiment motor;
Senzor ploaie și luminozitate. |
| 14 | 15 | Cutia de siguranțe remorcă,
bord, Airbag și pretensionatoare, Climatizare automată, Kit hands-free. |
| 15 | 30 | Blocare și suprainchidere |
| 16 | – | Bypass PARC |
| 17 | 40 | Geam spate încălzit |
| 39 | 20 | Scaune încălzite pentru șofer și pasager |

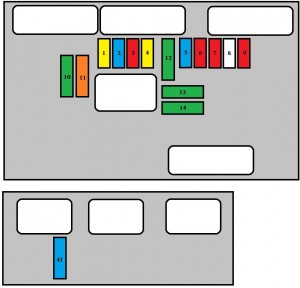

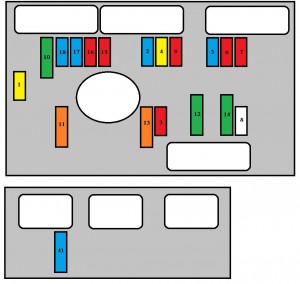

Cutia de siguranțe compartiment motor
| Nr | Amp [A] | Descriere |
| 1 | 20 | Alimentarea modulului control motor și releu
viteză mare a grupului ventilator. |
| 2 | 15 | Claxon |
| 3 | 10 | Ștergător față și spate |
| 4 | 10 | Spray faruri |
| 5 | 15 | Pompă combustibil și electrovalvă
golire rezervor (2 litri benzină). |
| 6 | 10 | Cutie automată cu patru viteze;
Blocare levier cutie automată; Buton control; Releu viteză mare grup ventilator; Fari xenon dreapta și stânga. |
| 7 | 10 | Unitate control Sistem antiblocare roți (ABS)/ESP;
Unitate control pompă servodirecție. |
| 8 | 25 | Control demaror |
| 9 | 10 | Unitate încălzire suplimentară (Diesel);
Comutator nivel lichid răcire. |
| 10 | 30 | Actuatori unitate control motor
(bobine de aprindere, electrovalve, senzori lambda, unitate control, injectoare, încălzitoare); Electrovalvă golire rezervor (benzină 1,4 litri și benzină 1,6 litri). |
| 11 | 40 | Ventilator climatizare |
| 12 | 30 | Viteză mică/mare a ștergătoarelor parbriz |
| 13 | 40 | Alimentare interfață sisteme integrate
(aprindere pozitivă). |
| 14 | 30 | Pompă aer (2 litri benzină) |
| 15 * | 10 | Faruri de întâlnire dreapta |
| 16 * | 15 | Faruri de întâlnire stânga |
| 17 * | 15 | Faruri de drum stânga |
| 18 * | 15 | Faruri de drum dreapta |
| 41 | 15 | Cutie automată cu șase viteze |
Maxi – cutia de siguranțe
| Nr | Amp [A] | Descriere |
| MF1 | 30 | Ventilator 200 W. |
| 50 | Ventilator de 400 W și 460 W. | |
| MF2 | 30 | Pompă Sistem antiblocare roți (ABS)/ESP |
| MF3 | 30 | Electrovalve Sistem antiblocare roți (ABS)/ESP |
| MF4 | 60 | Alimentare interfață sisteme integrate |
| MF5 | 70 | Alimentare interfață sisteme integrate |
| MF6 | 20 | Cutia de siguranțe în compartiment pasageri |
| MF8 | 70 | Grup pompă electrohidraulică pentru servodirecție |
