Peugeot 206 CC (2000-2008) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe ale Peugeot 206 CC 2000-2008, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța repartizarea fiecărei siguranțe (schema siguranțelor).
Peugeot 206 CC (2000-2002) – schema siguranței
Anul producției: 2000, 2001, 2002.
Siguranța Brichetă (priză de alimentare) în Peugeot 206 CC (2000-2002) este siguranța 22 în bloc siguranțe pe bord.
Bloc siguranțe în compartiment motor
| Nr | Amperaj [A] | Descriere |
| 1 * | 20 | Grup propulsor ventilator |
| 2 * | 60 | Sistem antiblocare roți (ABS) |
| 3 * | 30 | Sistem antiblocare roți (ABS) |
| 4 * | 70 | Alimentare BSI |
| 5 * | 70 | Alimentare BSI |
| 6 * | – | Gol |
| 7 * | 30 | Alimentare cheie aprindere |
| 8 * | – | Gol |
| * Siguranțe “maxi”
alimentare circuite electrice suplimentare. |
||
| Nr | Amperi [A] | Descriere |
| 1 | 10 | Releu lumini marșarier;
Senzor viteză vehicul. |
| 2 | 15 | Electrovalvă de ventilare rezervor;
Pompă combustibil. |
| 3 | 10 | Controler motor ABS |
| 4 | 10 | Controler cutie automată;
Controler motor. |
| 5 | – | Gol |
| 7 | 20 | Pompă spălător faruri |
| 8 | 20 | Releu grup motor ventilator;
Controler motor; Electrovalvă gestionare motor. |
| 9 | 15 | Far faruri de întâlnire stânga |
| 10 | 15 | Far faruri de întâlnire dreapta |
| 11 | 10 | Far faruri de drum stânga |
| 12 | 15 | Far faruri de drum dreapta |
| 13 | 15 | Claxon |
| 14 | 10 | Pompe spălător parbriz |
| 15 | 30 | Încălzitor modul clapetă;
Sondă lambda; Controler motor; Debitmetru aer; Bobină de aprindere; Electrovalvă motor; Injectoare. |
| 16 | 30 | Releu pompă aer |
| 17 | 30 | Viteză mare și mică ștergător |
| 18 | 40 | Ventilator climatizare |
Cutia de siguranțe a bordului
| Nr | Amperaggi [A] | Descriere |
| 1 | 15 | Scaun încălzit;
Sirena alarmă. |
| 4 | 20 | Display multifuncțional;
Controler navigație; Iluminare portbagaj; Radio; Controler trapă rabatabilă. |
| 5 | 15 | Diagnostic cutie automată |
| 6 | 10 | Nivel lichid răcire;
Cutie automată; Radio. |
| 7 | 15 | Echipament pentru predarea condusului;
Alarmă instalată în service post-vânzare; Senzor ploaie. |
| 9 | 30 | Pompă hidraulică |
| 10 | 40 | Dezghețare oglindă retrovizoare |
| 11 | 15 | Ștergător |
| 12 | 30 | Încălzire geamuri față |
| 14 | 10 | Controler motor;
Sistem airbag; Comutatoare volan. |
| 15 | 15 | Instrument de măsură;
Display multifuncțional; Controler navigație; Climatizare; Radio. |
| 16 | 30 | Control închidere uși și capote |
| 20 | 10 | Far lumină de stop dreapta |
| 21 | 15 | Far lumină de stop stânga;
Al treilea far lumină de stop. |
| 22 | 30 | Lampă plafon față;
Iluminare panou; Brichetă. |
| S1 | Cuplaj PARC |
Peugeot 206 CC (2003-2008) – schema cutiei de siguranțe
Anul producției: 2003, 2004, 2005, 2006, 2007, 2008.
Siguranță brichetă (priză de alimentare) în Peugeot 206 CC (2003-2008) este siguranța 22 în cutia de siguranțe pe bord.

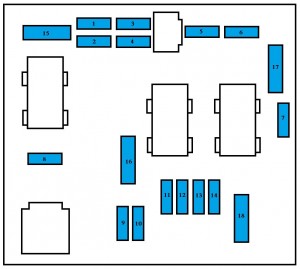

Cutia de siguranțe în compartiment motor

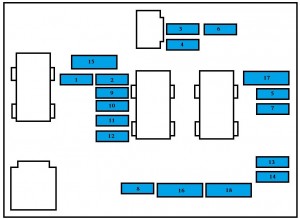

SAU
| Nr | Amperaj [A] | Descriere |
| 1 * | 20 | Grup ventilator |
| 2 * | 60 | ABS / ESP |
| 3 * | 30 | ABS / ESP |
| 4 * | 70 | Alimentare BSI |
| 5 * | 70 | Alimentare BSI |
| 6 * | – | Gol |
| 7 * | 30 | Alimentare aprindere |
| 8 * | – | Gol |
| * Siguranțe “maxi” protecție suplimentară a circuitelor electrice. | ||
| Nr | Amperi [A] | Descriere |
| 1 | 10 | Modul încălzire (Diesel); Senzor apă în motorină; Releu lumini marșarier; Senzor viteză vehicul; Debitmetru aer (Diesel). |
| 2 | 15 | Electrovalvă aerisire rezervor; Pompă combustibil. |
| 3 | 10 | Controler motor ABS/ESP; Releu frână ESP |
| 4 | 10 | Controler cutie automată; Controler motor. |
| 5 | – | Gol |
| 6 | 15 | Proiectoare de ceață față |
| 7 | 20 | Pompă spălător faruri |
| 8 | 20 | Releu grup ventilator; Controler motor; Pompă injecție (Diesel); Regulator presiune ulei combustibil; Electrovalvă motor. |
| 9 | 15 | Far faruri de întâlnire stânga |
| 10 | 15 | Far faruri de întâlnire dreapta |
| 11 | 10 | Far faruri de drum stânga |
| 12 | 15 | Far faruri de drum dreapta |
| 13 | 15 | Claxon |
| 14 | 10 | Pompe spălător parbriz față |
| 15 | 30 | Încălzitor modul clapetă; Pompă injecție (Diesel); Senzor de oxigen; Controler motor; Debitmetru aer; Bobine de aprindere; Electrovalvă administrativă motor; Încălzire motorină; Injectoare. |
| 16 | 30 | Releu pompă aer |
| 17 | 30 | Viteză mare și mică ștergător |
| 18 | 40 | Ventilator climatizare |

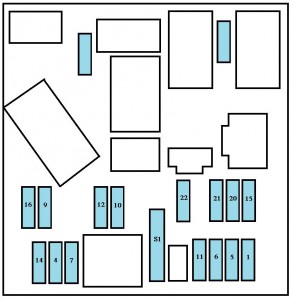

Cutia de siguranțe în bord
| Nr | Amperi [A] | Descriere |
| 1 | 15 | Scaun încălzit; Sirenă alarmă. |
| 4 | 20 | Display; Controler navigație; Iluminare portbagaj; Radio; Controler trapă rabatabilă; Comutatoare pe volan; Cârlig remorcă. |
| 5 | 15 | Diagnostic cutie automată |
| 6 | 10 | Nivel lichid răcire; Cutie automată; Radio; Senzor unghi volan (ESP). |
| 7 | 15 | Alarmă instalată în service post-vânzare |
| 9 | 30 | Pompă hidraulică |
| 10 | 40 | Dezghețare oglindă retrovizoare |
| 11 | 15 | Ștergător parbriz |
| 12 | 30 | Încălzire geamuri față |
| 14 | 10 | Controler motor; Sistem airbag; Comutatoare pe volan; Senzor ploaie. |
| 15 | 15 | Tablou de bord; Display multifuncțional; Controler navigație; Climatizare; Radio. |
| 16 | 30 | Control închidere uși și capote |
| 20 | 10 | Lumină de stop dreapta |
| 21 | 15 | Lumină de stop stânga; A treia lumină de stop. |
| 22 | 30 | Lampă plafon față; Iluminare panou; Brichetă. |
| S1 | Cuplaj PARC |
