Peugeot 407 (2004-2011) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Peugeot 407 (2004–2011), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Peugeot 407 (2004) – schema siguranțelor
Anul producției: 2004.
Siguranță brichetă (priză de alimentare) în Peugeot 407 (2004) este o siguranță de 10 în cutia de siguranțe de pe bord.
Siguranțe compartiment motor
| Nr | Amp [A] | Descriere |
| 1 | 20 | Unitate control motor |
| 2 | 10 | Claxon |
| 3 | 10 | Ștergător parbriz față |
| 4 | 20 | Spălător faruri |
| 5 | 15 | Pompă combustibil |
| 6 | 10 | Control cutie automată |
| 7 | 10 | Control asistență la direcție;
Senzor nivel lichid răcire motor. |
| 8 | 15 | Bobine de demaror |
| 9 | 10 | Alimentare electronică becuri xenon;
Reglaj înălțime faruri halogen. |
| 10 * | 30 | Actuatori control motor
(bobine de aprindere, electrovalve, senzori de oxigen)/ |
| 11 * | 40 | Ventilator climatizare |
| 12 * | 30 | Ștergătoare parbriz |
| 13 * | 40 | Alimentare integrată interfață sistem
(aprindere pozitivă). |
| 14 * | 30 | Pompă aer |
| * Siguranțele maxi oferă protecție suplimentară
pentru instalațiile electrice. |
||
Siguranțe ale consolei
| Nr | Amp [A] | Descriere |
| 1 | 15 | Cutia de siguranțe a cablajelor portbagajului;
Priză diagnostică; Blocare direcție curent redus; Blocare electrică direcție; Modul control acces. |
| 4 | 20 | Elemente de control pe volan,
Sistem audio; Audio/telefon; Alarmă (din dotarea standard); Telematică navigație; Modul control acces; Display multifuncțional; Cutie automată; Memorie electrică scaun. |
| 5 | 15 | Sirena alarmei;
Unitate detectare presiune joasă în pneuri. |
| 6 | 10 | Comutator STOP;
Electronică cutie automată; Comutator ambreiaj; Oglindă electrocromatică; Oglindă suplimentară; Compartiment depozitare; Lămpi pentru citirea hărții; Priză diagnostică; Senzor unghi direcție; Senzor ESP cu funcție dublă; Blocare electrică direcție; Modul control acces. |
| 7 | 15 | Alarmă (accesoriu) |
| 9 | 30 | Geamuri electrice spate activate
cu un singur buton. |
| 10 | 20 | Priză accesorii față 12 V;
Brichetă. |
| 11 | 15 | Blocare electrică copii, blocare uși spate |
| 12 | 30 | Geamuri electrice față;
Trapă. |
| 14 | 10 | Cutia de siguranțe a cablajelor compartiment motor;
Cutia de siguranțe a cablajelor portbagajului; Cutia de siguranțe a cablajelor remorcii (accesorii); Releu ștergătoare parbriz. |
| 15 | 15 | Panou instrumente;
Panou control climatizare; Senzori ploaie și lumină; Scaune electrice; Control sistem airbag. |
| 16 | 30 | Închidere centralizată/super închidere |
| 20 | 10 | Gol |
| 21 | 15 | Gol |
| 22 | 20 | Gol |
| S2 | – | Bypass PARC |
| Nr | Amp [A] | Descriere |
| G36 | 30 | Sistem audio Hi-Fi |
| G37 | 15 | Alimentare transmisie automată cu 6 trepte. |
| G38 | 30 | Scaune încălzite dreapta și stânga |
| G39 | 30 | Scaun electric dreapta |
| G40 | 30 | Scaun electric stânga |
Siguranțe de aprindere
| Nr | Amp [A] | Descriere |
| 1 | 15 | Neutilizat |
| 2 | 15 | Blocarea alimentării cu combustibil |
| 3 | 15 | Priză accesorii spate 12 V. |
| 4 | 15 | Filtru de particule |
| 5 | 40 | Geam spate încălzit |
Peugeot 407 (2005) – schema cutiei de siguranțe
Anul producției: 2005.
Siguranță brichetă (priză de alimentare) în Peugeot 407 (2005) este siguranța 10 în bloc siguranțe pe bord.
Siguranțe compartiment motor
| Nr | Amperi [A] | Descriere |
| 1 | 20 | Unitate control motor |
| 2 | 10 | Claxon |
| 3 | 10 | Ștergător parbriz
față și spate |
| 4 | 20 | Spălător faruri |
| 5 | 15 | Pompă combustibil |
| 6 | 10 | Controler cutie automată |
| 7 | 10 | Controler servodirecție;
Senzor nivel lichid răcire motor. |
| 8 | 15 | Bobină demaror |
| 9 | 10 | Alimentare electronică
becuri xenon; Reglare înălțime faruri halogen. |
| 10 * | 30 | Actuatori control funcționare motor
(bobine de aprindere, electrovalve, senzori de oxigen). |
| 11 * | 40 | Ventilator climatizare sau neutilizat |
| 12 * | 30 | Ștergătoare parbriz |
| 13 * | 40 | Alimentare integrată interfață sistem
(aprindere pozitivă). |
| 14 * | 30 | Pompă aer |
| * Siguranțele maxi oferă protecție suplimentară
pentru instalațiile electrice. |
||
Siguranțe consolă
| Nr | Amperaj [A] | Descriere |
| 1 | 15 | Bloc siguranțe portbagaj;
Priză diagnostic; Blocare volan curent redus. |
| 4 | 20 | Elemente de control pe volan;
Sistem audio; Alarmă; Navigație-telematică; Afișaj multifuncțional; Cutie automată; Memorie electrică scaun. |
| 5 | 15 | Sirena alarmă;
Unitate detectare presiune joasă pneuri. |
| 6 | 10 | Comutator STOP;
Electronică cutie automată; Comutator ambreiaj; Oglindă electrocrómatică; Oglindă suplimentară; Lumini citire hartă; Priză diagnostic; Senzor unghi direcție; Senzor ESP bifuncțional; Perdea panoramică trapă (407 SW). |
| 7 | 15 | Alarmă (accesoriu) |
| 9 | 30 | Geamuri electrice spate acționate de un buton. |
| 10 | 20 | Priză accesorii 12 V față;
Brichetă; Comutator compartiment torpedou. |
| 11 | 15 | Blocare electrică copii;
Blocare uși spate. |
| 12 | 30 | Geamuri electrice față;
Trapă. |
| 14 | 10 | Bloc siguranțe compartiment motor;
Bloc siguranțe portbagaj; Bloc siguranțe remorcă (accesoriu); Releu ștergător parbriz. |
| 15 | 15 | Panou instrumente;
Panou control climatizare; Senzori ploaie și luminozitate; Scaune electrice; Controler sistem airbag. |
| 16 | 30 | Închidere centralizată/superînchidere |
| 20 | 10 | Gol |
| 21 | 15 | Gol |
| 22 | 20 | Gol |
| S1 | – | Bypass PARC |
Peugeot 407 – siguranțe
| Nr | Amperi [A] | Descriere |
| G36 | 30 | Sistem audio Hi-Fi |
| G37 | 15 | Alimentare cutie automată cu 6 trepte. |
| G38 | 30 | Scaune încălzite dreapta și stânga |
| G39 | 30 | Scaun electric dreapta |
| G40 | 30 | Scaun electric stânga |
Siguranțe pornire
| Nr | Amperaj [A] | Descriere |
| 1 | 15 | Ștergător spate |
| 2 | 15 | Bloc circulație gură combustibil |
| 3 | 15 | Priză accesoriu 12 V spate. |
| 4 | 15 | Filtru particule |
| 5 | 40 | Geam spate încălzit |
Peugeot 407 (2006) – schema cutiei de siguranțe
Anul producției: 2006.
Siguranță brichetă (priză de alimentare) în Peugeot 407 (2006) este siguranța 10 în cutia de siguranțe din compartimentul pasagerilor.

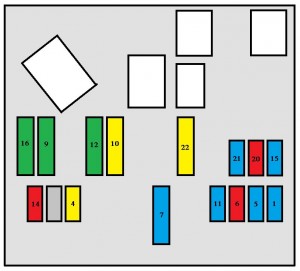

Siguranțe consola
| Nr | Amperaj [A] | Descriere |
| 1 | 15 | Priză diagnostic;
Blocare volan cu curent redus. |
| 4 | 20 | Cutia de siguranțe a portbagajului;
Cutia de siguranțe a remorcii; Elemente de control pe volan; Sistem audio; Alarmă; Navigație-telematică; Afișaj multifuncțional; Cutie automată |
| 5 | 15 | Sirenă alarmă;
Unitate de detectare presiune scăzută în pneuri. |
| 6 | 10 | Electronică cutie automată;
Comutator ambreiaj; Oglindă electrocromatică; Oglindă suplimentară; Lumini de citire hartă. Conector diagnostic; Senzor unghi volan; Senzor ESP bifuncțional; Trapă panoramică (407SW); Trapă (sedan); Lumini de poziție față și spate. |
| 7 | 15 | Gol |
| 9 | 30 | Geamuri electrice spate acționate
cu un singur buton |
| 10 | 20 | Priză accesorii față 12 V
(max 100 W); Brichetă; Iluminare compartiment; Telematică. |
| 11 | 15 | Închidere electrică pentru copii;
Blocare uși spate. |
| 12 | 30 | Geamuri electrice față |
| 14 | 10 | Cutia de siguranțe a compartimentului motor;
Cutia de siguranțe a portbagajului; Cutia de siguranțe a remorcii (echipament suplimentar); Releu ștergătoare parbriz; Modul memorie scaun șofer. |
| 15 | 15 | Panou instrumente;
Panou control climatizare; Senzori ploaie și lumină; Scaune electrice; Control sistem airbag; Kit hands-free. |
| 16 | 30 | Închidere centralizată/super închidere |
| 20 | 10 | Gol |
| 21 | 15 | Gol |
| 22 | 20 | Gol |
| S1 | – | Bypass PARC |
| Nr | Amperi [A] | Descriere |
| G36 | 30 | Scaun electric dreapta;
Sistem audio Hi-Fi. |
| G37 | 15 | Alimentare cutie automată cu 6 trepte. |
| G38 | 30 | Scaune încălzite dreapta și stânga |
| G39 | 30 | Unitate memorie electrică scaun |
| G40 | 30 | Scaun electric stânga |
Siguranțe din compartiment motor
| Nr | Amperi [A] | Descriere |
| 1 | 20 | Unitate de control motor |
| 2 | 15 | Claxon |
| 3 | 10 | Ștergător parbriz
față și spate. |
| 4 | 20 | Spălător faruri |
| 5 | 15 | Pompă combustibil |
| 6 | 10 | Controler cutie automată |
| 7 | 10 | Unitate de control
direcție asistată |
| 8 | 20 | Bobină demaror |
| 9 | 10 | Alimentare electronică a becurilor xenon;
Comutator STOP; Reglaj înălțime faruri halogen. |
| 10 | 30 | Actuatori control motor
(bobine de aprindere, electrovalve, senzori de oxigen). |
| 11 | 40 | Ventilator climatizare |
| 12 | 30 | Ștergătoare parbriz |
| 13 | 40 | Alimentare integrată interfață sistem (aprindere pozitivă). |
| 14 | 30 | Pompă aer |
Siguranțe de pornire
| Nr | Amperaggi [A] | Descriere |
| 1 | 15 | Ștergător spate |
| 2 | 15 | Blocarea capacului rezervorului de combustibil |
| 3 | 15 | Priză accesorii spate 12V |
| 4 | 15 | Filtru de particule |
| 5 | 40 | Geam spate încălzit |
Peugeot 407 (2007-2011) – schema cutiei de siguranțe
Anul producției: 2007, 2008, 2009, 2010, 2011.
Siguranță brichetă (priză de alimentare) în Peugeot 407 (2007-2011) este siguranța 9 în cutia de siguranțe de pe bord.
Siguranțe ale consolei
| Nr | Amp [A] | Descriere |
| 1 | 15 | Perie ștergător spate |
| 2 | 30 | Închidere centralizată |
| 3 | 5 | Sistem airbag |
| 4 | 10 | Senzor multifuncțional ESP;
Priză diagnosticare; Trapă (berlină); Senzor unghi volan. |
| 5 | 30 | Geamuri față electrice;
Trapă (berlină); Copertină panoramică (407 SW). |
| 6 | 30 | Geamuri spate electrice acționate
de un singur buton. |
| 7 | 5 | Iluminare compartiment port-objete;
Semnalizatoare laterale; Iluminare plafon față și spate; Lumini de lectură; Oglindă suplimentară. |
| 8 | 20 | Schimbător CD;
Display multifuncțional; Sistem audio; Comenzi pe volan; Bloc siguranțe remorcă; Unitate control alarmă; Navigație-telematică. |
| 9 | 30 | Brichetă;
Telematică; Priză accesorii spate 12 V (max 100 W). |
| 10 | 15 | Unitate detectare
presiune scăzută în pneuri. |
| 11 | 15 | Priză diagnosticare;
Comutator aprindere. |
| 12 | 30 | Kit hands-free;
Priză remorcă; Bloc siguranțe remorcă; Asistență acustică parcare; Scaun pasager electric; Senzor ploaie și luminozitate; Alarmă. |
| 13 | 5 | Bloc siguranțe compartiment motor;
Control releu ștergător parbriz. |
| 14 | 15 | Modul memorie scaun șofer sau
scaun șofer electric; Bord; Panou control climatizare; Controler airbag. |
| 15 | 15 | Blocare electrică pentru copii;
Blocare uși spate. |
| 17 | 40 | Geam spate încălzit |
| S1 | – | Bypass PARC |
| Nr | Amp [A] | Descriere |
| G29 | 5 | Telematică |
| G30 | 30 | Scaun electric partea șoferului
fără modul de memorie. |
| G31 | 30 | Scaun electric partea pasagerului
fără modul de memorie. |
| G32 | 15 | Priză accesorii spate 12 V
(max 100 W) |
| G33 | – | Neutilizat |
| G34 | – | Neutilizat |
| G35 | – | Neutilizat |
| G36 | 30 | Modul de memorie al scaunului șoferului |
| G37 | 15 | Alimentare cutie automată
cu 6 trepte |
| G38 | 30 | Scaune încălzite dreapta și stânga |
| G39 | – | Bloc siguranțe remorcă
(accesorii). |
| G40 | 30 | Sistem audio Hi-Fi |
Siguranțe compartiment motor
| Nr | Amp [A] | Descriere |
| 1 | 20 | Unitate de control motor |
| 2 | 15 | Claxon |
| 3 | 10 | Ștergător față și spate
cu pulverizator. |
| 4 | 20 | Pulverizator faruri |
| 5 | 15 | Actuatori pentru funcționarea motorului
(pompă combustibil, electrovalve de golire a rezervorului). |
| 6 | 10 | Controler cutie automată |
| 7 | 10 | Unitate de comutare și protecție;
Senzor debit aer de admisie; Comutator ambreiaj; Comutator cutie automată cu 6 trepte; Comutatoare STOP; Oglindă electrocromă; Control perdele întunecare a trapei panoramice (407 SW). |
| 8 | 20 | Bobină demaror |
| 9 | 10 | Alimentare electronică becuri xenon;
Comutator STOP; Electropompă asistență direcție; Controler cutie automată cu 4 trepte; Releu blocare cutie automată. |
| 10 | 30 | Actuatori pentru funcționarea motorului
(bobine de aprindere, electrovalve, senzori de oxigen). |
| 11 | 40 | Ventilator climatizare sau neutilizat |
| 12 | 30 | Ștergătoare parbriz |
| 13 | 40 | Alimentare interfață
sisteme integrate (aprindere pozitivă). |
| 14 | 30 | Pompă aer |
