Saab 9-3 (1998-2014) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe ale Saab 9-3 1998-2014, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).
Saab 9-3 (1998-2002) – schema siguranței
Anul producției: 1998, 1999, 2000, 2001, 2002.
Siguranță brichetă (priză de alimentare) în Saab 9-3 (1998-2002) este siguranța 6 în cutia de siguranțe.

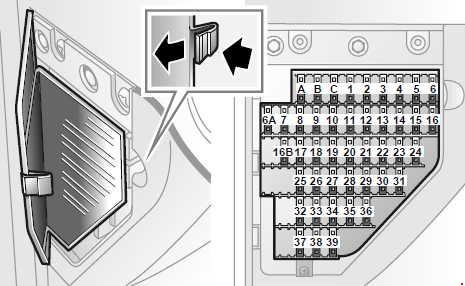

Panou siguranțe pe bord
| Nr |
Amper [A] |
Descriere |
| A | – | – |
| B | 10 | Lumină de stop;
Remorcă |
| C | 30 | Ventilator habitaclu, ACC |
| 1 | 30 | Geamuri spate și oglinzi retrovizoare încălzite electric |
| 2 | 20 | Semnalizatoare |
| 3 | 30 | Ventilator habitaclu;
Climatizare. |
| 4 | 15 | Lumină portbagaj;
Iluminare întrerupător; Antena radio alimentată electric. |
| 5 | 30 | Scaun față electric, drept |
| 6 | 30 | Brichetă |
| 6B | 7.5 | Cutie automată |
| 7 | 30 | Actuatori geamuri spate, oglinzi retrovizoare, trapă. |
| 8 | 15 | Ștergător spate |
| 9 | 7.5 | Panou ACC |
| 10 | – | – |
| 11 | 7.5 | DICE/TWICE |
| 12 | 20 | Lumină de stop;
Faruri față proiectoare de ceață. |
| 13 | 15 | Diagnosticare;
Radio. |
| 14 | 30 | Motoare pentru geamuri față |
| 15 | 20 | Lumini de zi |
| 16 | 30 | Scaun față electric, stâng. |
| 16B | 30 | Modul control;
Sistem de gestionare a motorului. |
| 17 | 15 | DICE/TWICE;
Memoria scaunului șofer electric. |
| 18 | 10 | Sistem airbag |
| 19 | 10 | Sistem antiblocare roți (ABS);
Climatizare (aer condiționat); Lumină spate proiectoare de ceață. |
| 20 | 20 | Încălzire electrică – scaune față |
| 21 | 10 | Aer condiționat manual;
Trapă (cabriolet). |
| 22 | 15 | Cruise control;
Semnalizatoare. |
| 23 | 20 | Trapă (cabriolet);
Telefon |
| 24 | 7.5 | Radio |
| 25 | 30 | Închidere centralizată |
| 26 | 30 | Modul control;
Sistem gestionare motor; Cutie aprindere. |
| 27 | 15 | Faruri de drum;
ACC. |
| 28 | 10 | Sistem gestionare motor |
| 29 | 10 | Lumină de poziție dreapta;
Iluminare plăcuță înmatriculare. |
| 30 | 10 | Lumină de poziție stânga |
| 31 | 20 | Lumină mers înapoi;
Ștergător parbriz; Reglare lungime far. |
| 32 | 15 | Pompă combustibil |
| 33 | 15 | Încălzire electrică scaun spate |
| 34 | 10 | SID;
Cutie automată. |
| 35 | 15 | DICE/TWICE;
Tablou de bord principal; Iluminare interioară. |
| 36 | 10 | Releu demaror |
| 37 | – | – |
| 38 | 25 | Senzor de oxigen (sondă lambda) |
| 39 | – | – |
Suport releu (sub bord lângă volan)
| Nr |
Descriere |
| A | Încălzire electrică a scaunului spate |
| B | Lumină de mers înapoi
(automobile cu cutie automată) |
| C1 | – |
| C2 | Bloc motor;
Capac portbagaj. |
| D1 | Ștergător spate |
| D2 | Pulverizator geamuri spate |
| E | Comutator aprindere |
| F | – |
| G | Ștergătoare parbriz (intermitente) |
| H | Încălzire lunetă |
| I | Pompă combustibil |
| J | – |
| K | Releu demaror |
| L | Releu principal (sistem de injecție) |

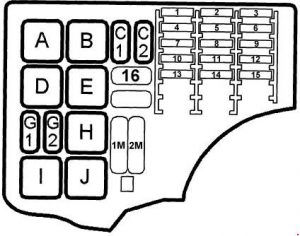

Siguranțe și relee în compartiment motor (partea stângă)
| Nr |
Amp [A] |
Descriere |
| 1 | 10 | Claxon |
| 2 | 15 | Proiectoare de ceață față |
| 3 | 40 | Ventilator răcire radiator,
viteză mică. |
| 4 | 10 | Pompă gol |
| 5 | 15 | Compresor climatizare |
| 6 | 10 | Far faruri de întâlnire stânga |
| 7 | 10 | Far faruri de întâlnire dreapta |
| 8 | 10 | Far faruri de drum stânga |
| 9 | 10 | Far faruri de drum dreapta |
| 10 | 7.5 | Ștergător ștergătoare parbriz faruri |
| 11 | – | – |
| 12 | – | Faruri suplimentare |
| 13 | 7.5 | APC |
| 14 | 10 | Încălzitor suplimentar;
pompă apă (Europa) |
| 15 | 15 | Încălzitor suplimentar (Europa) |
| MAXI 1 | 30 | Ventilator răcire,
viteză mare |
| MAXI 2 | 50 | Sistem antiblocare roți (ABS) |
| Releu | ||
| A | Faruri de întâlnire | |
| B | Faruri de drum | |
| C1 | Încălzitor suplimentar (Europa) | |
| C2 | Pompă gol (Turbo aut.) | |
| D | Ventilator răcire, viteză mică. | |
| E | Control funcționare bec
(monitor bec, față) |
|
| F1 | – | |
| F2 | – | |
| G1 | Claxon | |
| G2 | Proiectoare de ceață față | |
| H | – | |
| I | Ventilator răcire, viteză mare | |
| J | Compresor climatizare | |
Saab 9-3 (2003-2014) – schema cutiei de siguranțe
Anul producției: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Siguranță brichetă (priză de alimentare) în Saab 9-3 (2003-2014) este siguranța 22 în cutia de siguranțe din partea șoferului a bordului.

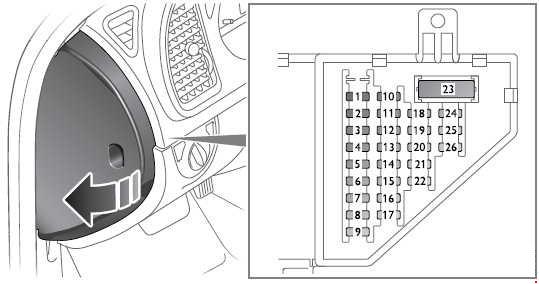

Panoul de siguranțe din partea șoferului a bordului
| Nr | Amperaggi [A] | Descriere |
| 1 | 15 | Blocare volan |
| 2 | 5 | Coloana volanului;
Comutator aprindere |
| 3 | 10 | Kit mâini libere;
Cititor CD/cambi CD în cabină; SID. |
| 4 | 10 | Unitate principală instrumente;
Climatizare manuală; Climatizare automată (ACC) |
| 5 | 7.5 | Modul control în ușile față;
Blocare schimbător frână (cutie automată). |
| 6 | 7.5 | Comutator lumină frână |
| 7 | 20 | Panou cutia de siguranțe în bord;
Ușă rezervor combustibil. |
| 8 | 30 | Modul control în ușa față partea pasagerului |
| 9 | 10 | Panou cutia de siguranțe cu siguranță |
| 10 | 30 | Priză remorcă;
Priză electrică în compartiment între scaune. |
| 11 | 10 | Conexiune magistrală date (diagnosticare) |
| 12 | 15 | Iluminare interioară inclus compartiment portbagaj |
| 13 | 10 | Accesorii |
| 14 | 20 | Amplificator 2;
Sistem audio 3; Radio; Sistem audio I; Panou de control; Sistem audio-navigație. |
| 15 | 30 | Modul control în ușa șoferului |
| 16 | 5 | Sistem de senzori personali |
| 17 | – | Neutilizat |
| 18 | 7.5 | Control manual climatizare;
Ventilator. |
| 19 | – | Neutilizat |
| 20 | 7.5 | Comutator reglaj faruri |
| 21 | 7.5 | Kit handsfree;
Comutator lumină de frână; Climatizare manuală; Comutator pedala ambreiaj. |
| 22 | 30 | Brichetă |
| 23 | 40 | Ventilator cabina |
| 24 | 7.5 | Modul control sistem airbag |
| 25 | – | Neutilizat |
| 26 | 5 | Senzor înclinare (mașină cu ESP) |
| 27 | – | Neutilizat |

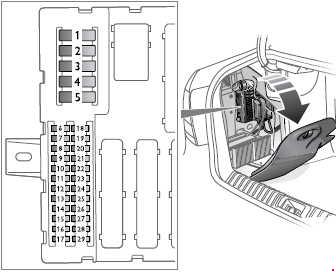

Panoul cutiei de siguranțe în portbagaj, partea stângă
Saab 9-3 – panoul cutiei de siguranțe în portbagaj, partea stângă (SportSedan)
Saab 9-3 – panoul cutiei de siguranțe în portbagaj, partea stângă (Convertible)
| Nr | Amperaj [A] | Descriere |
| 1 | – | Neutilizat |
| 2 | – | Neutilizat |
| 3 | – | Neutilizat |
| 4 | 40 | Scaune electrice |
| 5 | 40 | Dezghețare lunetă spate;
STC. |
| 6 | 30 | Modul control în ușa spate stânga |
| 7 | 30 | Modul control în ușa spate dreapta |
| 8 | 20 | Remorcă |
| 9 | – | Neutilizat |
| 10 | 30 | Lumină frână stânga;
Lumină semnalizare spate dreapta; Lumină spate dreapta; lumină marșarier dreapta; Lumină frână înaltă; Lumini pentru remorci. |
| 11 | – | Neutilizat |
| 12 | – | Neutilizat |
| 13 | – | Neutilizat |
| 14 | – | Neutilizat |
| 15 | 15 | Încălzirea scaunului stâng |
| 16 | 15 | Încălzirea scaunului drept |
| 17 | 7.5 | Întunecare automată a oglinzii retrovizoare;
Senzor de ploaie. |
| 18 | 15 | Trapă |
| 19 | 7.5 | Telematică (OnStar) |
| 20 | 7.5 | Cititor DVD (sistem de navigație);
Radio XM; Tuner TMC. |
| 21 | 7.5 | Asistență parcare Saab (SPA);
Modul control în ușile spate; Iluminare plafon (cabriolet). |
| 22 | 30 | Radio;
Navigație radio; Amplificator; Sistem audio III. |
| 23 | 7.5 | TPMS (sistem de monitorizare a presiunii pneurilor) |
| 24 | 10 | Senzor de mișcare;
Senzor de înclinare; Lumină plafon (de modificat); Schimbător CD în portbagaj (accesoriu). |
| 25 | 30 | Scaun șofer reglabil electric cu memorie |
| 26 | 30 | Lumină de stop dreapta;
Semnalizare la stânga; Lumină spate dreapta; Lumină marșarier stânga; Iluminare număr de înmatriculare; Iluminare portbagaj; Iluminare remorcă. |
| 27 | 10 | Cabriolet (Convertible):
Suport lombar, Scaun față reglabil electric |
| 28 | 15 | Telematică |
| 29 | – | Neutilizat |

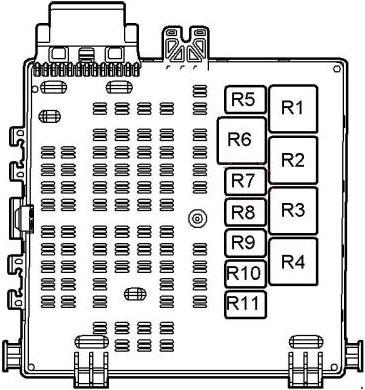

Releu
| Nr | Descriere |
| R1 | Scaune electrice |
| R2 | Aprindere +15 |
| R3 | Nu este utilizat |
| R4 | Dezghețare lunetă spate |
| R5 | Nu este utilizat |
| R6 | Nu este utilizat |
| R7 | Deschidere capac releu motor |
| R8 | Nu este utilizat |
| R9 | Nu este utilizat |
| R10 | Nu este utilizat |
| R11 | Nu este utilizat |

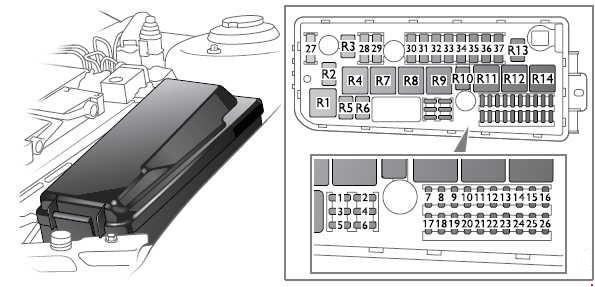

Panoul cutiei de siguranțe în compartiment motor
| Nr | Amperaggi [A] | Descriere |
| 1 | – | Neutilizat |
| 2 | 10 | Modul control motor;
Modul control cutie automată |
| 3 | 20 | Claxon |
| 4 | 10 | Modul control motor;
Deconectare baterie. |
| 5 | – | Neutilizat |
| 6 | 10 | Manetă cutie;
Cutie automată; Comutator pedală ambreiaj. |
| 7 | 10 | Faruri xenon adaptive, stânga |
| 8 | 5 | Releu pompă gol (sistem frânare) |
| 9 | – | Neutilizat |
| 10 | – | Neutilizat |
| 11 | – | Neutilizat |
| 12 | 10 | Pompă lichid ștergător – lunetă spate |
| 13 | – | Neutilizat |
| 14 | – | Neutilizat |
| 15 | 30 | Pompă lichid ștergător – faruri |
| 16 | 30 | Lumini poziție față dreapta;
Semnalizator față dreapta; Semnalizator lateral stânga și dreapta; Faruri de drum dreapta; Faruri de întâlnire stânga; Proiectoare de ceață față stânga. |
| 17 | 30 | Motor ștergător față, viteză mică |
| 18 | 30 | Motor ștergător față, viteză mare |
| 19 | 20 | Încălzire auxiliară; încălzire staționară |
| 20 | 10 | Nivelare faruri;
Faruri xenon adaptive, dreapta. |
| 21 | – | Neutilizat |
| 22 | 30 | Pompă lichid ștergător, parbriz |
| 23 | – | Neutilizat |
| 24 | 20 | Flash-to-pass;
Faruri de drum, Faruri dreapta și stânga (mașini doar cu lumini de zi). |
| 25 | 20 | Amplificator, sistem audio II |
| 26 | 30 | Semnalizator stânga;
Lumina poziție față stânga; Proiector ceață dreapta; Far de întâlnire dreapta; Far de drum stânga. |
| 27 | 60 | Controlerul bujiei de aprindere |
| 28 | 40 | TCS/ESP |
| 29 | 60 | Siguranță principală 2 pentru centrul electric spate |
| 30 | 60 | Siguranță principală 2 pentru bord |
| 31 | 40 | Bobină de aprindere |
| 32 | 60 | Siguranță principală 1 pentru bord |
| 33 | 40 | TCS/ESP |
| 34 | 60 | Siguranță principală 1 pentru centrul electric spate |
| 35 | 30 | Simtec:
Ventilator radiator; T8, PSG16: Ventilatoare încălzitor (viteză mare). |
| 36 | 20 | Ventilatoare încălzitor (viteză mică) |
| 37 | 60 | Bloc transport;
Siguranță principală 3 pentru centrul electric spate. |
| Releu | ||
| R1 | Pompă lichid spălător parbriz | |
| R2 | Neutilizat | |
| R3 | Neutilizat | |
| R4 | Neutilizat | |
| R5 | Capacitate | |
| R6 | Claxon | |
| R7 | Neutilizat | |
| R8 | Demaror motor | |
| R9 | Aprindere/oprire ștergătoare parbriz față | |
| R10 | Pompă lichid spălător lunetă spate | |
| R11 | Aprindere +15 | |
| R12 | Ștergătoare parbriz față, viteză mare/mică | |
| R13 | Neutilizat | |
| R14 | Pompă lichid spălător faruri | |
| R15 | Neutilizat | |
| R16 | Neutilizat | |

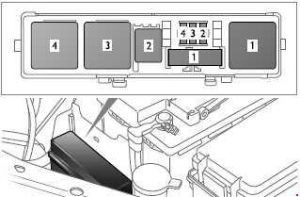

Panou cutia de siguranțe în fața bateriei
| Nr | Amperaggi [A] | Descriere |
| 1 | 60 | Pompă aer, aer secundar |
| 2 | 20 | Pompă combustibil;
Sonde lambda preîncălzite. |
| 3 | 10 | Compresor climatizare |
| 4 | 30 | Releu principal |
| Releu | ||
| R1 | Neutilizat | |
| R2 | Compresor climatizare | |
| R3 | Sonde lambda preîncălzite | |
| R4 | Releu principal, motor (ECM/EVAP/injectoare) | |
