Saab 9-5 (1997-2012) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe ale Saab 9-5 1997-2012, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).

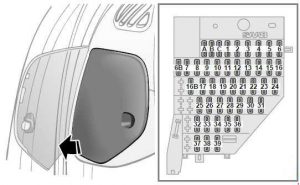

Saab 9-5 (1997-2004) – schema siguranței
Anul producției: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.
Siguranță brichetă (priză de alimentare) în Saab 9-5 (1997-2004) este siguranța 34 în panoul de siguranțe.
Panou de siguranțe în bord
| Nr | Amperaggi [A] | Descriere |
| A | 30 | Iluminare remorcă |
| B | 10 | Cutie automată |
| C | 7.5 | Oglinzi electrice;
PREȚ: reglare manuală a lungimii cablajului. |
| 1 | 15 | Lumină de stop |
| 2 | 15 | Lumini de marșarier |
| 3 | 10 | Lumini de poziție, partea șoferului |
| 4 | 10 | Lumini de poziție, partea pasagerului |
| 5 | 7.5 | DICE/TWICE |
| 6 | 30 | Geamuri electrice, dreapta;
Alimentare remorcă. |
| 6B | 7.5 | Lumină de stop, remorcă |
| 7 | 10 | Injectoare motor |
| 8 | 15 | Iluminare portbagaj;
Închidere portbagaj; Iluminare uși, Pompă circulantă; Asistent parcare; SID. |
| 9 | 15 | Sistem audio;
Schimbător cartele CD. |
| 10 | 15 | Încălzire, scaun spate;
Trapă; Receptor telecomandă. |
| 11 | 30 | Scaun pasager reglabil electric |
| 12 | 7.5 | Cutie automată |
| 13 | 20 | Sistem audio, amplificator |
| 14 | 30 | Sistem aprindere, motor |
| 15 | 20 | Pompă combustibil |
| 16 | 20 | DICE (semnalizator) |
| 16B | – | – |
| 17 | 20 | Sistem de gestionare motor;
Instrument principal; DICE/TWICE |
| 18 | 40 | Încălzire oglinzi;
Încălzire lunetă spate. |
| 19 | 10 | OnStar;
Telematică. |
| 20 | 15 | ACC;
Iluminare interioară; Lumină spate ceață; Far de întâlnire. |
| 21 | 10 | Sistem audio;
Oglindă retrovizoare; Senzor unghi de încărcare (vehicule cu xenon); Navigație (accesoriu); Cruise control |
| 22 | 40 | Ventilator interior |
| 23 | 15 | Închidere centralizată;
Navigație (accesoriu); Memorie oglindă retrovizoare |
| 24 | 40 | Pompă aer (doar 3,0t V6) |
| 25 | 30 | Scaun șofer reglabil electric;
Ușă alimentare combustibil |
| 26 | 7.5 | Memorie scaun șofer;
Memorie oglinzi; Trapă; Asistent parcare; Reminder centuri de siguranță purtare centuri de siguranță |
| 27 | 10 | Sistem de gestionare motor;
SID; Instrument principal. |
| 28 | 7.5 | Airbag |
| 29 | 7.5 | Sistem antiblocare roți (ABS)/TCS/ESP |
| 30 | 7.5 | Demaror |
| 31 | 7.5 | Cruise control;
Supapă apă; Lumini ceață – față; Senzor ploaie. |
| 32 | 15 | Scaune față ventilate |
| 33 | 7.5 | Comutator semnalizatoare |
| 34 | 30 | Brichetă (față/spate) |
| 35 | 15 | Lumină de zi |
| 36 | 30 | Geamuri electrice, stânga |
| 37 | 30 | Ștergător lunetă față |
| 38 | 30 | Încălzire electrică, scaune față |
| 39 | 20 | Releu electromagnetic Limp-home
(transmisie automată); OnStar; Telematică |

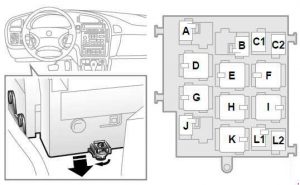

| Nr | Descriere |
| A | – |
| B | Încălzire electrică scaun spate |
| C1 | – |
| C2 | – |
| D | – |
| E | Releu principal
(sistem de gestionare motor). |
| F | Ușă alimentare combustibil |
| G | Pompă combustibil |
| H | Comutator aprindere |
| I | Încălzire lunetă/spate oglinzi |
| J | – |
| K | Releu demaror |
| L1 | Funcție Limp-home |
| L2 | Portbagaj |

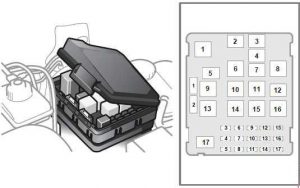

Panou siguranțe sub capotă
| Nr | Amperaggi [A] | Descriere |
| 1 | 40 | Ventilator radiator,
viteză mare |
| 2 | 60 | Sistem antiblocare roți (ABS)/TCS/ESP |
| 3 | – | – |
| 4 | 7.5 | Senzor unghi sarcină
(vehicule cu faruri xenon) |
| 5 | 15 | Încălzitor |
| 6 | 10 | Climatizare;
Sirena alarmă. |
| 7 | 15 | Test becuri |
| 8 | – | – |
| 9 | 20 | Spălător faruri |
| 10 | 15 | Faruri de drum, stânga |
| 11 | 15 | Faruri de întâlnire stânga |
| 12 | 15 | Faruri de drum, dreapta |
| 13 | 15 | Faruri de întâlnire, dreapta |
| 14 | 30 | Ventilator radiator,
viteză mare |
| 15 | 15 | Proiectoare de ceață (spoiler față) |
| 16 | 30 | Ștergător, spate |
| 17 | 15 | Claxon |
| 18 | – | – |
| Releu | ||
| 1 | Test bec;
Lumină principală; Lumină de drum. |
|
| 2 | Spălător faruri | |
| 3 | Proiectoare de ceață față | |
| 4 | Ștergător, spate (9-5 Wagon) | |
| 5 | – | |
| 6 | – | |
| 7 | Senzor ploaie | |
| 8 | Ventilator radiator, viteză mică | |
| 9 | Ventilator radiator, viteză mare | |
| 10 | Compresor climatizare | |
| 11 | Ventilator radiator,
viteză mare, ventilator dreapta |
|
| 12 | Claxon | |
| 13 | Faruri suplimentare (accesoriu) | |
| 14 | Faruri de drum | |
| 15 | Faruri de întâlnire | |
| 16 | – | |
| 17 | Ștergătoare lunetă față | |
Saab 9-5 (2005) – schema del fusibile
Anul producției: 2005.
Siguranță brichetă (priză de alimentare) în Saab 9-5 (2005) este siguranța 34 în bloc siguranțe.
Panou siguranțe în bord
| Nr | Amp [A] | Descriere |
| A | 30 | Lumini remorcă |
| B | 10 | Cutie automată |
| C | 7,5 | Oglinzi electrice;
DICE: reglaj manual al lungimii brațului. |
| 1 | 15 | Lumină de stop;
Bloc cutie frână de parcare (mașină cu cutie automată). |
| 2) | 15 | Lumini marsarier |
| 3) | 10 | Lumini de poziție și lumini spate, stânga |
| 4 | 10 | Lumini de poziție și lumini spate, dreapta |
| 5 | 7,5 | DICE/TWICE |
| 6 | 30 | Geamuri electrice – dreapta;
Alimentare remorcă. |
| 6B | 7,5 | Lumină de stop – remorcă |
| 7 | 10 | Injectoare motor |
| 8 | 15 | Iluminare portbagaj;
Închidere portbagaj; Iluminare uși; Pompă circulație; Asistent parcare; SID. |
| 9 | 15 | Sistem audio;
Schimbător CD. |
| 10 | 15 | T încălzire – scaun spate;
Trapă; Receptor telecomandă. |
| 11 | 30 | Scaun partea pasagerului reglabile electric. |
| 12 | 7,5 | Cutie automată |
| 13 | 20 | Sistem audio, amplificator |
| 14 | 30 | Sistem aprindere, motor |
| 15 | 20 | Pompă combustibil |
| 16 | 20 | DICE (semnalizator de direcție) |
| 16B | – | OnStar |
| 17 | 20 | Sistem gestionare motor;
Instrument principal; DICE/TWICE. |
| 18 | 40 | Încălzire oglinzi exterioare;
Încălzire lunetă spate. |
| 19 | 10 | OnStar;
Telematică. |
| 20 | 15 | ACC;
Iluminare interioară; Lumină spate anti-ceață; Semnalizator faruri |
| 21 | 10 | Sistem audio;
Oglindă retrovizoare; Senzor unghi sarcină; Navigație; Cruise control. |
| 22 | 40 | Ventilator interior |
| 23 | 15 | Închidere centralizată;
Navigație; Memorie oglinzi exterioare |
| 24 | 20 | Comutator principal lumini |
| 25 | 30 | Scaun șofer reglabil electric |
| 26 | 7,5 | Memorie scaun șofer;
Memorie oglindă; Trapă; Asistent parcare; Memento centură de siguranță; ACC. |
| 27 | 10 | Sistem gestionare motor;
SID; |
| 28 | 7,5 | Sistem airbag |
| 29 | 7,5 | Sistem antiblocare roți (ABS)/ESP |
| 30 | 7,5 | Demaror;
Modul control cutie (auto cu cutie automată). |
| 31 | 7,5 | Cruise control;
Supapă apă; Lumini anti-ceață față; Senzor ploaie |
| 32 | – | – |
| 33 | 7,5 | Comutator semnalizatoare |
| 34 | 30 | Priză 12 V,
Brichetă (față și spate) |
| 35 | 15 | Lumini de zi |
| 36 | 30 | Geamuri electrice partea stângă |
| 37 | 30 | Ștergător parbriz |
| 38 | 30 | Încălzire electrică –
scaune față. |
| 39 | 20 | Electromagnet blocat |
Panou releu sub bord
| Nr | Descriere |
| A | – |
| B | Încălzire electrică
scaun spate. |
| C1 | – |
| C2 | – |
| D | – |
| E | Releu principal
(sistem gestionare motor). |
| F | – |
| G | Pompă combustibil |
| H | Aprindere |
| I | Încălzire lunetă spate/
oglinzi laterale |
| J | – |
| J | Releu demaror |
| L1 | Funcție limp-home |
| L2 | – |

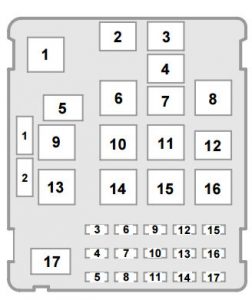

Cutia de siguranțe sub capotă
| Nr | Amp [A] | Descriere |
| 1 | 40 | Ventilator radiator –
viteză mare. |
| 2) | 40 | Sistem antiblocare roți (ABS)/ESP |
| 3) | 30 | Sistem antiblocare roți (ABS)/ESP |
| 4 | 7,5 | Senzor unghi sarcină
(mașină cu faruri xenon). |
| 5 | 15 | Încălzitor |
| 6 | 10 | Climatizare;
Sirena alarmă mașină |
| 7 | 15 | Test bec |
| 8 | – | – |
| 9 | 20 | Spălător faruri |
| 10 | 15 | Far faruri de întâlnire stânga |
| 11 | 15 | Lumină de întâlnire stânga |
| 12 | 15 | Far faruri de drum dreapta |
| 13 | 15 | Lumini de întâlnire dreapta |
| 14 | 30 | Ventilator radiator –
viteză mare. |
| 15 | 15 | Proiectoare de ceață
(spoiler față) |
| 16 | 30 | Ștergător spate |
| 17 | 15 | Claxon |
| 18 | – | – |
Releu
| Nr | Descriere |
| 1 | Test bec;
Lumină principală; Semnalizator semnalizatoare faruri. |
| 2) | Spălător faruri |
| 3) | Proiectoare de ceață față |
| 4 | Ștergător spate (9-5 SportWagon) |
| 5 | – |
| 6 | – |
| 7 | Senzor ploaie |
| 8 | Ventilator radiator, viteză mică |
| 9 | Ventilator radiator, viteză mare |
| 10 | Compresor climatizare |
| 11 | Ventilator radiator, viteză mare,
(ventilator dreapta) |
| 12 | Claxon |
| 13 | Lumini suplimentare (accesoriu) |
| 14 | Far faruri de drum |
| 15 | Faruri de întâlnire |
| 16 | – |
| 17 | Ștergător/Ștergătoare parbriz |
Saab 9-5 (2006 – 2007) – schema cutiei de siguranțe
Anul producției: 2006, 2007.
Siguranță brichetă (priză de alimentare) în Saab 9-5 (2006-2007) este siguranța 34 în cutia de siguranțe.

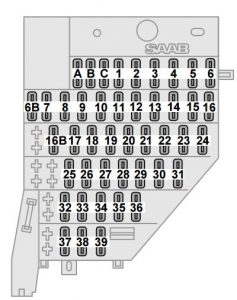

Panoul de siguranțe în bord
| Nr | Amperi [A] | Descriere |
| A | 30 | Lumini remorcă |
| B | 10 | Cutie automată |
| C | 7,5 | Oglinzi electrice;
DICE: reglaj manual al lungimii brațului. |
| 1 | 15 | Lumină de stop;
Bloc cutie frână de parcare (vehicule cu cutie automată). |
| 2) | 15 | Lumini de mers înapoi |
| 3) | 10 | Lumini de poziție și lumini spate – stânga |
| 4 | 10 | Lumini de poziție și lumini spate – dreapta |
| 5 | 7,5 | DICE/TWICE |
| 6 | 30 | Geamuri electrice – dreapta;
Încărcare remorcă. |
| 6B | 7,5 | Lumină de stop;
Remorcă. |
| 7 | 10 | Injectoare motor |
| 8 | 15 | Iluminare portbagaj;
Închidere portbagaj; Iluminare uși, Pompă circulantă; Asistent parcare; SID. |
| 9 | 15 | Sistem audio;
Schimbătoare CD. |
| 10 | 15 | Încălzire – scaun spate;
Trapă; Receptor telecomandă. |
| 11 | 30 | Scaun pasager reglabile electric. |
| 12 | 7,5 | Cutie automată |
| 13 | 20 | Sistem audio;
Amplificator. |
| 14 | 30 | Sistem aprindere, motor |
| 15 | 20 | Pompă combustibil |
| 16 | 20 | DICE (semnalizator) |
| 16B | – | OnStar |
| 17 | 20 | Gestionare motor;
Instrument principal; DICE/TWICE. |
| 18 | 40 | Încălzire oglinzi exterioare;
Încălzire lunetă spate. |
| 19 | 10 | OnStar;
Telematică. |
| 20 | 15 | ACC;
Iluminare interioară; Lumină spate anti-ceață; Semnalizatoare |
| 21 | 10 | Sistem audio;
Oglindă retrovizoare; Senzor unghi sarcină; Navigație; Regulator de viteză. |
| 22 | 40 | Ventilator interior |
| 23 | 15 | Închidere centralizată;
Navigație; Memorie oglinzi exterioare. |
| 24 | 20 | Comutator principal lumini |
| 25 | 30 | Scaun șofer reglabil electric |
| 26 | 7,5 | Memorie scaun șofer;
Memorie oglindă; Trapă; Asistent parcare; Memento centură de siguranță; ACC. |
| 27 | 10 | Gestionare motor;
SID; Instrument principal. |
| 28 | 7,5 | Sistem airbag |
| 29 | 7,5 | Sistem antiblocare roți (ABS)/ESP |
| 30 | 7,5 | Demaror;
Modul control transmisie (vehicule cu cutie automată) |
| 31 | 7,5 | Regulator de viteză;
Supapă apă; Proiectoare de ceață față; Senzor ploaie. |
| 32 | – | – |
| 33 | 7,5 | Comutator semnalizatoare |
| 34 | 30 | Priză 12 V.
Brichetă (față și spate) |
| 35 | 15 | Lumini de zi |
| 36 | 30 | Geamuri electrice partea stângă |
| 37 | 30 | Ștergător/Ștergătoare parbriz |
| 38 | 30 | Încălzire electrică –
scaune față. |
| 39 | 20 | Electromagnet blocat |

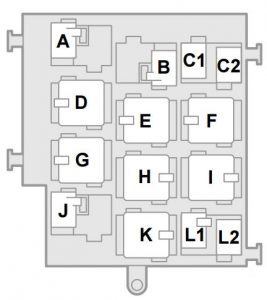

Panou relee sub bord
| Releu | Descriere |
| A | – |
| B | Încălzire electrică
scaun spate. |
| C1 | – |
| C2 | – |
| D | – |
| E | Releu principal
(sistem de gestionare motor). |
| F | – |
| G | Pompă combustibil |
| H | Aprindere |
| I | Încălzire lunetă spate,
oglinzi laterale. |
| J | – |
| K | Releu demaror |
| L1 | Funcție limp-home |
| L2 | – |
Cutia de siguranțe sub capotă
| Nr | Amperi [A] | Descriere |
| 1 | 40 | Ventilator radiator, viteză mare |
| 2) | 40 | Sistem antiblocare roți (ABS)/ESP |
| 3) | 30 | Sistem antiblocare roți (ABS)/ESP |
| 4 | 7,5 | Senzor unghi sarcină
(vehicule cu faruri xenon). |
| 5 | 15 | Încălzitor |
| 6 | 10 | Climatizare;
Sirena alarmă auto. |
| 7 | 15 | Test bec |
| 8 | – | – |
| 9 | 20 | Spălător faruri |
| 10 | 15 | Far lumini de drum stânga |
| 11 | 15 | Faruri de întâlnire stânga |
| 12 | 15 | Far lumini de drum dreapta |
| 13 | 15 | Faruri de întâlnire dreapta |
| 14 | 30 | Ventilator radiator, viteză mare |
| 15 | 15 | Proiectoare de ceață (spoiler față) |
| 16 | 30 | Ștergător scaun spate |
| 17 | 15 | Claxon |
| 18 | – | – |
Releu
| Releu | Descriere |
| 1 | Test bec;
Lumină principală; Semnalizator semnalizatoare lumini de drum. |
| 2) | Spălător faruri |
| 3) | Proiectoare de ceață față |
| 4 | Ștergător ștergător parbriz spate
(9-5 SportWagon). |
| 5 | – |
| 6 | – |
| 7 | Senzor ploaie |
| 8 | Ventilator radiator – viteză joasă |
| 9 | Ventilator radiator – viteză mare |
| 10 | Compresor climatizare |
| 11 | Ventilator radiator – viteză mare,
ventilator dreapta. |
| 12 | Claxon |
| 13 | Lumini suplimentare (accesoriu) |
| 14 | Far lumini de drum |
| 15 | Faruri de întâlnire |
| 16 | – |
| 17 | Ștergătoare ștergătoare parbriz |
Saab 9-5 (2008) – schema cutia de siguranțe
Anul producției: 2008.
Siguranță brichetă (priză de alimentare) în Saab 9-5 (2008) este siguranța 34 în cutia de siguranțe.
Panou siguranțe în bord
| Nr | Amp [A] | Descriere |
| A | 30 | Lumini remorcă |
| B | 10 | Cutie automată |
| C | 7,5 | Oglinzi laterale electrice;
DICE: reglaj manual al lungimii brațului |
| 1 | 15 | Lumini de stop;
Bloc cutie frână de parcare (auto cu cutie automată). |
| 2) | 15 | Lumini de mers înapoi |
| 3) | 10 | Lumini de poziție și lumini spate – stânga |
| 4 | 10 | Lumini de poziție și lumini spate – dreapta |
| 5 | 7,5 | DICE / TWICE |
| 6 | 30 | Geamuri electrice, dreapta;
Încărcare remorcă. |
| 6B | 7,5 | Lumini de stop;
Remorcă. |
| 7 | 10 | Injectoare motor |
| 8 | 15 | Iluminare portbagaj;
Închidere portbagaj; Iluminare uși, Pompă de circulație; Asistent parcare; SID. |
| 9 | 15 | Sistem audio;
Schimbător cartuș CD. |
| 10 | 15 | Încălzire – scaun spate;
Trapă; Receptor telecomandă. |
| 11 | 30 | Scaun pasager reglabile electric |
| 12 | 7,5 | Cutie automată |
| 13 | 20 | Sistem audio – amplificator |
| 14 | 30 | Sistem aprindere;
Motor |
| 15 | 20 | Pompă combustibil |
| 16 | 20 | DICE (semnalizator) |
| 16B | – | OnStar |
| 17 | 20 | Sistem de gestionare a motorului;
Instrument principal; DICE/TWICE |
| 18 | 40 | Încălzire oglinzi exterioare;
Încălzire lunetă |
| 19 | 10 | OnStar;
Telematică. |
| 20 | 15 | ACC;
Iluminare interioară; Lumină spate proiectoare ceață; Semnalizatoare faruri de drum |
| 21 | 10 | Sistem audio;
Oglindă retrovizoare; Senzor unghi de încărcare; Navigație; Cruise control. |
| 22 | 40 | Ventilator interior |
| 23 | 15 | Închidere centralizată;
Navigație; Memorie oglinzi exterioare. |
| 24 | 20 | Comutator principal al luminilor |
| 25 | 30 | Scaun șofer reglabile electric |
| 26 | 7,5 | Memorie scaun șofer;
Memorie oglindă; Trapă; Asistent parcare; Memento centură de siguranță; ACC. |
| 27 | 10 | Sistem de gestionare a motorului;
SID; Instrument principal. |
| 28 | 7,5 | Airbag |
| 29 | 7,5 | Sistem antiblocare roți (ABS)/ESP |
| 30 | 7,5 | Demaror;
Modul control cutie (auto cu cutie automată). |
| 31 | 7,5 | Cruise control;
Supapă apă; Lumini proiectoare ceață față; Senzor ploaie. |
| 32 | – | – |
| 33 | 7,5 | Comutator semnalizatoare |
| 34 | 30 | Priză 12 V;
Brichetă (față și spate). |
| 35 | 15 | Lumini de zi |
| 36 | 30 | Geamuri electrice partea stângă |
| 37 | 30 | Ștergător parbriz |
| 38 | 30 | Încălzire electrică – scaune față |
| 39 | 20 | Electromagnet blocat |
Pannello relè sotto il cruscotto
| Nr | Descriere |
| A | – |
| B | Încălzire electrică a scaunului spate |
| C1 | – |
| C2 | – |
| D | – |
| E | Releu principal
(sistem de gestionare a motorului) |
| F | – |
| G | Pompă combustibil |
| H | Aprindere |
| I | Încălzire lunetă și
oglinzi laterale. |
| J | – |
| K | Releu demaror |
| L1 | Funcție limp-home |
| L2 | Încălzire lunetă și
oglinzi laterale. |
Cutia de siguranțe sub capotă
| Nr | Amp [A] | Descriere |
| 1 | 40 | Ventilator radiator, viteză mare |
| 2) | 40 | Sistem antiblocare roți (ABS)/ESP |
| 3) | 30 | Sistem antiblocare roți (ABS)/ESP |
| 4 | 7,5 | Senzor unghi sarcină
(auto cu faruri xenon) |
| 5 | 15 | Încălzitor |
| 6 | 10 | Climatizare;
Sirena alarmă auto. |
| 7 | 15 | Test bec |
| 8 | – | – |
| 9 | 20 | Spălător faruri |
| 10 | 15 | Far de drum stânga |
| 11 | 15 | Faruri de întâlnire stânga |
| 12 | 15 | Far de drum dreapta |
| 13 | 15 | Faruri de întâlnire dreapta |
| 14 | 30 | Ventilator radiator, viteză mare |
| 15 | 15 | Proiectoare de ceață (spoiler față) |
| 16 | 20 | Ștergător spate |
| 17 | 15 | Claxon |
| 18 | – | – |
Releu
| Nr | Descriere |
| 1 | Test bec;
Lumină principală; Semnalizatoare faruri de drum. |
| 2) | Spălător faruri |
| 3) | Proiectoare de ceață față |
| 4 | Ștergător spate (9-5 SportWagon) |
| 5 | – |
| 6 | – |
| 7 | Senzor ploaie |
| 8 | Ventilator radiator, viteză mică |
| 9 | Ventilator radiator, viteză mare |
| 10 | Compresor climatizare |
| 11 | Ventilator radiator, viteză mare,
ventilator dreapta. |
| 12 | Claxon |
| 13 | Lumini suplimentare (accesoriu) |
| 14 | Far faruri de drum |
| 15 | Faruri de întâlnire |
| 16 | – |
| 17 | Ștergătoare |
Saab 9-5 (2009) – schema cutiei de siguranțe
Anul producției: 2009.
Siguranță brichetă (priză de alimentare) în Saab 9-5 (2009) este siguranța 34 în cutia de siguranțe.
Panou cutie de siguranțe în bord
| Nr | Amp [A] | Descriere |
| A | 30 | Lumini remorcă |
| B | 10 | Cutie automată |
| C | 7,5 | Oglinzi electrice;
DICE: reglaj manual al lungimii brațului. |
| 1 | 15 | Lumini de stop;
Bloc cutie frână de parcare (auto cu cutie automată). |
| 2) | 15 | Lumini de mers înapoi |
| 3) | 10 | Lumini de poziție și lumini spate – stânga |
| 4 | 10 | Lumini de poziție și lumini spate – dreapta |
| 5 | 7,5 | DICE/TWICE |
| 6 | 30 | Geamuri electrice, dreapta;
Încărcare remorcă. |
| 6B | 7,5 | Lumini de stop – remorcă |
| 7 | 10 | Injectoare motor |
| 8 | 15 | Iluminare portbagaj;
Închidere portbagaj; Iluminare uși, Pompă de circulație; Asistent parcare; SID. |
| 9 | 15 | Sistem audio;
Schimbător casete. |
| 10 | 15 | Încălzire – scaun spate;
Trapă; Receptor telecomandă. |
| 11 | 30 | Scaun pasager reglabil electric |
| 12 | 7,5 | Cutie automată |
| 13 | 20 | Sistem audio, amplificator |
| 14 | 30 | Sistem aprindere, motor |
| 15 | 20 | Pompă combustibil |
| 16 | 20 | DICE (semnalizatoare) |
| 16B | – | OnStar |
| 17 | 20 | Sistem de gestionare a motorului;
Instrument principal; DICE/TWICE. |
| 18 | 40 | Încălzire oglinzi exterioare;
Încălzire lunetă. |
| 19 | 10 | OnStar;
Telematică. |
| 20 | 15 | ACC;
Iluminare interioară; Lumină spate proiectoare de ceață; Semnalizatoare ale farurilor de drum. |
| 21 | 10 | Sistem audio;
Oglindă retrovizoare; Senzor unghi încărcare; Navigație; Cruise control. |
| 22 | 40 | Ventilator interior |
| 23 | 15 | Închidere centralizată;
Navigație; Memorie oglinzi exterioare |
| 24 | 20 | Comutator principal al luminilor |
| 25 | 30 | Scaun șofer reglabil electric |
| 26 | 7,5 | Memorie scaun șofer;
Memorie oglindă; Trapă; Asistent parcare; Memento centură de siguranță; ACC |
| 27 | 10 | Sistem de gestionare a motorului;
SID; Instrument principal |
| 28 | 7,5 | Sistem airbag |
| 29 | 7,5 | Sistem antiblocare roți (ABS)/ESP |
| 30 | 7,5 | Aprindere;
Modul control cutie (auto cu cutie automată). |
| 31 | 7,5 | Cruise control;
Electrovalvă apă; Proiectoare de ceață față; Senzor ploaie |
| 32 | – | – |
| 33 | 7,5 | Comutator semnalizatoare |
| 34 | 30 | Priză 12 V,
Brichetă (față și spate) |
| 35 | 15 | Lumini de zi |
| 36 | 30 | Geamuri electrice partea stângă |
| 37 | 30 | Ștergător parbriz |
| 38 | 30 | Încălzire electrică – scaune față |
| 39 | 20 | Electromagnet blocat |
Panou relee sub bord
| Nr | Descriere |
| A | – |
| B | Încălzire electrică a scaunului spate |
| C1 | – |
| C2 | – |
| D | – |
| E | Releu principal
(sistem de gestionare a motorului) |
| F | – |
| G | Pompă combustibil |
| H | Cheie de aprindere |
| I | Încălzire lunetă,
oglinzi laterale |
| J | – |
| K | Releu demaror |
| L1 | Funcție limp-home |
| L2 | – |
Cutia de siguranțe sub capotă
| Nr | Amp [A] | Descriere |
| 1 | 40 | Ventilator radiator, viteză mare |
| 2) | 40 | Sistem antiblocare roți (ABS)/ESP |
| 3) | 30 | Sistem antiblocare roți (ABS)/ESP |
| 4 | 7,5 | Senzor unghi sarcină
(auto cu faruri xenon) |
| 5 | 15 | Încălzitor |
| 6 | 10 | Climatizare;
Sirena alarmei auto. |
| 7 | 15 | Test bec |
| 8 | – | – |
| 9 | 20 | Spălător faruri |
| 10 | 15 | Far faruri de drum stânga |
| 11 | 15 | Lumină de poziție stânga |
| 12 | 15 | Far faruri de drum dreapta |
| 13 | 15 | Lumini de poziție dreapta |
| 14 | 30 | Ventilator radiator, viteză mare |
| 15 | 15 | Lumini proiectoare de ceață (spoiler față) |
| 16 | 20 | Ștergător spate |
| 17 | 15 | Claxon |
| 18 | – | – |
Releu
| Nr | Descriere |
| 1 | Testul becului;
Lumină principală; Semnalizator semnalizatoare faruri de drum |
| 2) | Spălător faruri |
| 3) | Proiectoare de ceață față |
| 4 | Ștergător spate (9-5 SportCombi) |
| 5 | – |
| 6 | – |
| 7 | Senzor ploaie |
| 8 | Ventilator radiator, viteză mică |
| 9 | Ventilator radiator, viteză mare |
| 10 | Compresor climatizare |
| 11 | Ventilator radiator, viteză mare,
ventilator dreapta |
| 12 | Claxon |
| 13 | Lumini suplimentare (accesoriu) |
| 14 | Far faruri de drum |
| 15 | Lumini de poziție |
| 16 | – |
| 17 | Ștergătoare parbriz |
Saab 9-5 (2010-2012) – schema cutiei de siguranțe
Anul producției: 2010, 2011, 2012.
Siguranță brichetă (priză de alimentare) în Saab 9-5 (2010-2012) este siguranța 26 în bloc siguranțe.

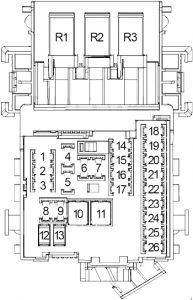

Bloc siguranțe în partea pasagerului
| Nr | Ampere [A] | Descriere |
| 1 | 10 | Modul control suspensie;
Modul control receptor radio digital; Modul control audio spate; Display video tetieră partea pasagerului; Display video tetieră partea șoferului. |
| 2) | 20 | Modul control caroserie (BCM) |
| 3) | 25 | Modul control caroserie (BCM) |
| 4 | 20 | Radio |
| 5 | 15 | Control radio;
Modul afișare informații; Comutator multifuncțional radio; Modul interfață cititor multimedia (KTA); Cameră spate; Modul control telefon mobil (interfață wireless); Modul control asistent parcare; Sirena de siguranță. |
| 6 | 20 | Priză alimentare accesorii
(bord) |
| 7 | 20 | Priză alimentare accesorii
(consolă centrală) |
| 8 | 30 | Modul control caroserie (BCM) |
| 9 | 30 | Modul control caroserie (BCM) |
| 10 | 30 | Modul control caroserie (BCM) |
| 11 | 50 | Modul control HVAC |
| 12 | 25 | Comutator:
Comutator reglare scaun (pasager) |
| 13 | 25 | Comutator automat:
Comutator reglare scaun (șofer) |
| 14 | 7,5 | Conector legătură date |
| 15 | 10 | Modul gonflabil de detectare și
diagnosticare a dispozitivelor de reținere (airbag) |
| 16 | 10 | Releu de deblocare a capacului portbagajului |
| 17 | 10 | Modul control HVAC |
| 18 | – | – |
| 19 | 5 | Control radio/HVAC |
| 20 | 5 | Modul detectare prezență pasager |
| 21 | 10 | Set de semnalizatoare |
| 22 | 5 | Comutator aprindere;
Modul control deschidere la distanță a vehiculului. |
| 23 | 20 | Modul control caroserie (BCM) |
| 24 | 20 | Modul control caroserie (BCM) |
| 25 | 15 | Modul control interfață
comunicare telematică. |
| 26 | 20 | Priză alimentare accesorii (sarcină) |
| Releu | ||
| R1 | – | Priză alimentare suplimentară
(bord și consolă centrală) |
| R2 | – | – |
| R3 | – | Deblocare capac portbagaj |

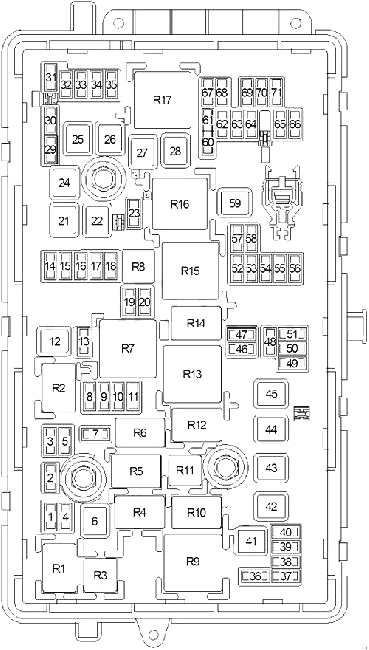

Tablou siguranțe compartiment motor
| Nr | Ampere [A] | Descriere |
| 1 | 15 | Modul control transmisie (TCM) |
| 2) | 15 | Modul control motor (ECM) |
| 3) | – | – |
| 4 | – | – |
| 5 | 15 | Modul control transmisie (TCM);
Modul control motor (ECM). |
| 6 | 30 | Releu ștergător față |
| 7 | – | – |
| 8 | 15 | 2,8 l:
Bobine de aprindere (nr: 2, 4, 6) |
| 9 | 15 | 2,0 l:
Bobine de aprindere |
| 15 | 2,8 l:
Bobine de aprindere (nr: 1, 3, 5); Injectoare combustibil. |
|
| 10 | 15 | Modul control motor (ECM) |
| 20 | Modul control motor (ECM);
Modul control bujii aprindere. |
|
| 11 | 10 | 2,0 l:
Senzori de oxigen încălziți nr 1 și nr 2; Electrovalvă evacuare emisii; Electrovalvă suprapresiune turbocompresor; Electrovalvă bypass turbocompresor. |
| 10 | 2,8 l:
Senzori de oxigen încălziți nr 1 și nr 2; Electrovalvă evacuare emisii; Electrovalvă suprapresiune turbocompresor; Electrovalvă bypass turbocompresor; Electrovalvă actuator poziție arbore cu came evacuare nr 1 și nr 2; Solenoid element reglare arbore cu came valve admisie Bancă valve nr 1 și nr 2. |
|
| 12 | 30 | Releu demaror |
| 13 | 7,5 | Modul control transmisie (TCM);
Controler combustibil; Încălzitor baia ulei. |
| 14 | 15 | Releu lumini de zi (dreapta) |
| 15 | 20 | Releu ștergător spate |
| 16 | 7,5 | 2,0 l:
Comutator depresie asistență frâne; Senzor masă aer, temperatură aer admisie; Senzor compoziție combustibil; Comutator multifuncțional consolă. |
| 7,5 | 2,8 l:
Senzor masă aer; Comutator multifuncțional consolă superioară; Comutator depresie asistență frâne; Senzor calitate aer. |
|
| 17 | 5 | Modul gonflabil detectare și
diagnosticare dispozitive reținere (airbag). |
| 18 | 15 | Modul control faruri |
| 19 | 10 | Actuatori nivelare faruri |
| 20 | 20 | Releu pompă combustibil |
| 21 | 30 | Motoare geamuri electrice (uși față);
Comutator/motor geam spate stânga; Comutator/motor geam spate dreapta. |
| 22 | 30 | Modul control electronic frâne (EBCM) |
| 23 | 10 | Modul control asistență direcție |
| 24 | 30 | Motor geam șofer/pasager (uși față) |
| 25 | 30 | Modul control accesoriu putere AC / DC |
| 26 | 60 | Modul control electronic frâne (EBCM) |
| 27 | 30 | Modul control frână de parcare |
| 28 | 40 | Grilă dezumidificator spate |
| 29 | 15 | Comutator suport lombar scaun (stânga) |
| 30 | 15 | Comutator suport lombar scaun (dreapta) |
| 31 | 10 | Releu ambreiaj compresor sistem climatizare |
| 32 | 20 | Modul control caroserie (BCM) |
| 33 | 25 | Modul control scaun încălzit |
| 34 | 25 | Modul control trapă;
Modul motor trapă. |
| 35 | 30 | Amplificator audio |
| 36 | – | – |
| 37 | 10 | Far dreapta |
| 38 | 10 | Far stânga |
| 39 | – | – |
| 40 | – | – |
| 41 | 30 | 2,0 l:
Receptor telecomandă încuietoare ușă |
| 30 | 2,8 l:
Motor pompă asistență frâne |
|
| 42 | 60 | Releu viteză medie
ventilator răcire nr 1; Releu viteză medie ventilator răcire nr 2; Releu pompă lichid spălător faruri. |
| 43 | 30 | Modul încălzit duză spălător;
Receptor telecomandă încuietoare ușă. |
| 44 | 25 | Releu pompă lichid spălător faruri |
| 45 | 30 | Ventilator dublu:
Releu viteză mare |
| 10 | Ventilator simplu:
Releu de control al vitezei ventilator răcire; Releu ventilator răcire; Releu viteză medie ventilator răcire nr 2; Releu ambreiaj compresor climatizare. |
|
| 47 | 10 | Senzori de oxigen încălziți |
| 48 | 15 | Proiectoare de ceață față |
| 49 | 15 | Far faruri de întâlnire dreapta |
| 50 | 15 | Far faruri de întâlnire stânga |
| 51 | 15 | Claxon |
| 52 | 5 | Set de semnalizatoare bord |
| 53 | 10 | Actuatori de nivelare faruri;
Motoare ventilate scaun; Oglindă retrovizoare interioară; Modul presiune anvelope; Cameră spate. |
| 54 | 5 | Comutator faruri;
Încălzitor electric suplimentar. |
| 55 | 7,5 | Comutatoare geamuri electrice (față);
Comutator oglinzi. |
| 56 | 15 | Pompă ștergător parbriz față |
| 57 | 15 | Modul control încuietoare coloana volan |
| 58 | – | – |
| 59 | 30 | 2,0 l:
Releu încălzitor combustibil. |
| 30 | 2,8 l:
Releu pompă injector aer secundar. |
|
| 60 | 7,5 | Oglinzi retrovizoare exterioare |
| 61 | 7,5 | Oglinzi retrovizoare exterioare |
| 62 | 10 | Electrovalvă ventilator rezervor
absorbitor vapori combustibil (EVAP) |
| 63 | 7,5 | Modul control caroserie (BCM);
Senzor spargere geam (dreapta). |
| 64 | 5 | Modul control faruri |
| 65 | 7,5 | Sirena alarmă antifurt |
| 66 | 15 | Releu pompă ștergător spate |
| 67 | 20 | Modul control pompă combustibil |
| 68 | – | – |
| 69 | 5 | Modul control caroserie (BCM) |
| 70 | 5 | Senzor ploaie |
| 71 | 5 | – |
| Relee | ||
| R1 | – | Ambreiaj compresor sistem climatizare |
| R2 | – | Demaror |
| R3 | – | Ventilator răcire |
| R4 | – | Ștergător parbriz față (control viteză) |
| R5 | – | Ștergător parbriz față (pornit/oprit) |
| R6 | – | Lumină de zi (dreapta) |
| R7 | – | Modul control motor (ECM) |
| R8 | – | Pompă combustibil |
| R9 | – | Ventilator răcire (viteză medie nr 1);
Ventilator răcire stânga (viteză mare). |
| R10 | – | Ventilator răcire (viteză medie nr 2) |
| R11 | – | Pompă lichid ștergător faruri |
| R12 | – | Control viteză ventilator răcire |
| R13 | – | Ventilator răcire (viteză mare);
Ventilator răcire dreapta (viteză mare). |
| R14 | – | Faruri de întâlnire/lumini de zi (stânga) |
| R15 | – | Aprindere principală |
| R16 | – | Încălzitor combustibil;
Pompă injector aer secundar. |
| R17 | – | Dezumidificator lunetă |
| Relee (fără întreținere) | ||
| R18 | – | Claxon |
| R19 | – | Pompă ștergător spate |
| R20 | – | Ștergător |
| R21 | – | Pompă ștergător față |
| R22 | – | Far proiectoare de ceață față |
| R23 | – | Faruri de drum |
| R24 | – | Încuietori |
| R25 | – | Sirena de securitate antifurt |
Bloc siguranțe compartiment motor nr 2
| Nr | Ampere [A] | Descriere |
| 7 | – | – |
| 8 | 100 | Încălzitor electric auxiliar |
| 9 | 80 | 2,0 l:
Modul control al bujiilor de aprindere |

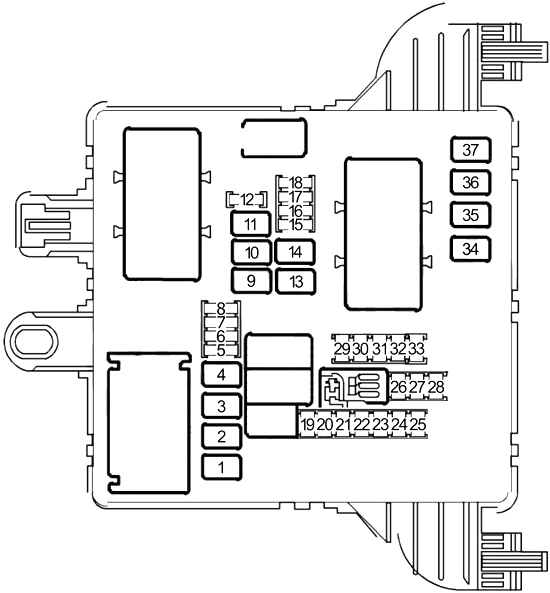

Bloc siguranțe în portbagaj
| Nr | Ampere [A] | Descriere |
| 1 | Sistem de închidere centralizată | |
| 2) | Sistem climatizare | |
| 3) | – | – |
| 4 | – | – |
| 5 | – | – |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | Încălzitor lichid răcire | |
| 11 | Scaune electrice | |
| 12 | 10 | Modul control motor ventilator auxiliar |
| Memorie | ||
| 13 | – | – |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
| 17 | Încălzire scaun | |
| 18 | – | – |
| 19 | – | – |
| 20 | Scaun partea șoferului motor ventilator răcire | |
| 21 | Aprindere | |
| 22 | – | – |
| 23 | 5 | Comutator multifuncțional consolă ventilație |
| Sistem alarmă antifurt | ||
| 24 | Lumină de poziție stânga | |
| 25 | Lumină de poziție dreapta | |
| 26 | Iluminare | |
| 27 | Iluminare | |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | 10 | Oglindă retrovizoare interioară;
Cruise control; Modul senzor distanță vehicul; Modul control cameră direcție; Modul control suspensie; Mecanism deschidere garaj; Asistent faruri de drum; Avertizare părăsire bandă. |
| 32 | 10 | Senzor obiecte pe ambele părți |
| 33 | 10 | Modul control mecanism spate
diferențial (AWD). |
| 34 | 30 | Modul motor trapă |
| 35 | 30 | 2,8 l:
Modul control sistem deschidere de la distanță vehicul |
| 36 | Scaune electrice | |
| 37 | – | – |

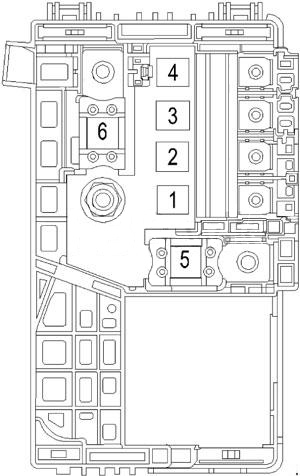

Bloc siguranțe siguranță
| Nr | Ampere [A] | Circuiti |
| 1 | 250 | Bloc siguranțe (sub compartiment motor) |
| 2) | 100 | Bloc siguranțe (bord) |
| 3) | 100 | Bloc siguranțe (bord) |
| 4 | 100 | Bloc siguranțe (spate) |
| 5 | 100 | Bloc siguranțe (spate) |
| 6 | 300 | Demaror, generator |
