Schema cutiei de siguranțe și relee – Nissan Murano Z51

Se referă la vehiculele produse în anii:

2009, 2010, 2011, 2012, 2013, 2014.

Siguranțele Brichetei (prize de alimentare) în Nissan Murano sunt siguranțele nr. 18 (brichetă) și nr. 20 (priză de alimentare față) în blocul siguranțe al bordului.

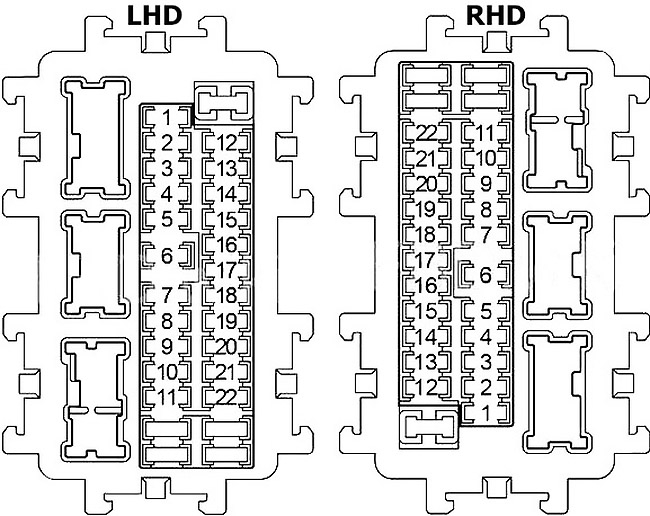

Blocul siguranțe se află în spatele capacului pe bord, din partea șoferului.

Spate

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
1	15	Scaun față încălzit
2	10	Unitate senzor diagnostic sistem airbag
3	10	Unitate control automată uși spate, întrerupător frână ASCD, întrerupător lumină de stop, motor direcționare faruri, electrovalvă control montaj motor controlată electronic, conector interfață date, senzor unghi direcție, amplificator climatizare, releu scaun încălzit, unitate control servodirecție, BCM (Modul control caroserie), unitate control Navi, conector opțional, distribuitor video, oglindă retrovizoare automată antiorbire, unitate control nivelare automată
4	10	Contor kilometraj combinat, releu lampă rezervă
5	10	Releu deschidere capac combustibil
6	10	Buzzer inteligent avertizare cheie, conector interfață date, amplificator climatizare, unitate control automată uși spate, buzzer avertizare automată uși spate, senzor înclinare vehicul, unitate control sirenă, unitate control revenire alimentare spătar scaun spate, senzor lumină și ploaie
7	10	Întrerupător lumină de stop, BCM (modul control caroserie)
8	–	Nerecunoscut
9	10	Apăsare cheie, indicator siguranță, buton aprindere
10	10	Întrerupător memorie scaun, BCM (modul control caroserie)
11	10	Contor kilometraj combinat, modul control transmisie (TCM)
12	–	Nerecunoscut
13	10	Dezghețător oglinzi exterioare, amplificator climatizare

Număr	Amperi [A]	Descriere
14	20	Dezghețare lunetă spate
15	20	Dezghețare lunetă spate
16	–	Neutilizat
17	–	Neutilizat
18	15	La brichetă
19	10	Audio, display față, amplificator climatizare, display spate, unitate control Navi, cititor DVD, distribuitor video, unitate control cameră, releu priză alimentare, BCM (modul control caroserie), întrerupător multifuncțional, întrerupător telecomandă oglindă portieră
20	15	La priză alimentare față
21	15	Motor ventilator
22	15	Motor ventilator

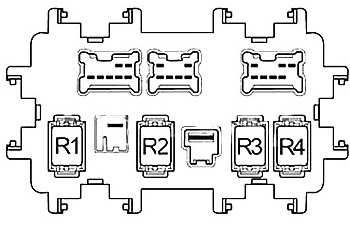

Releu
R1		Aprindere
R2		Dezghețare lunetă spate
R3		Accesoriu
R4		Ventilator față

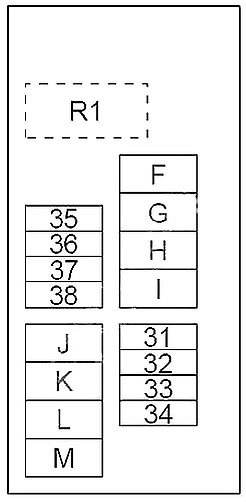

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
23	15	Amplificator BOSE
24	15	Amplificator BOSE
25	15	Subwoofer
31	20	Conector opțional
32	15	Unitate control revenire putere spătar scaun spate
33	20	Releu priză alimentare
34	20	Releu încălzire scaune
35	20	Audio, display față, display spate, unitate control Navi, player DVD, distribuitor video, unitate control cameră
36	15	Unitate control 4WD
37	10	Releu claxon
38	15	Generator, releu claxon siguranță vehicul
F	40	Sistem antiblocare roți (ABS)
g	40	Sistem antiblocare roți (ABS)
h	–	Neutilizat
i	50	Releu aprindere (siguranțe 1, 2, 3, 4), IPDM E/R
J	40	Comutator automat (modul control automat portiere spate)
K	40	Releu ventilator răcire 2, releu ventilator răcire 3
L	40	BCM (modul control caroserie), comutator automat (unitate control poziționator automat, control scaun șofer, comutator suport lombar)
m	40	Motor ventilator răcire 1
41	15	Releu pompă combustibil

Număr	Amperi [A]	Descriere
42	10	Releu ventilator răcire 2, releu ventilator răcire 3
43	10	Senzor viteză suplimentar, modul control transmisie (TCM)
44	10	Injectoare, modul control motor (ECM)
45	10	Sistem antiblocare roți (ABS), unitate control 4WD
46	15	Senzor raport aer-combustibil, senzor oxigen încălzit
47	10	Comutator combinat
48	10	Releu blocare volan
49	10	Releu aer condiționat
50	15	Releu modul control motor (electromagnet control VIAS, electrovalvă control distribuție supape admisie, condensator, bobine de aprindere, modul control motor, senzor debit masic aer, electrovalvă control volum ventilație absorbitor EVAP)
51	15	Releu motor control clapetă
52	10	Lumină de parcare
53	10	Lumină spate combinată, lumină număr înmatriculare, lumină ambient centrală, lumină hartă, comutator scaun față încălzit, comutator scaun spate încălzit, conector opțiuni, comutator ESP, comutator blocare 4WD, iluminare scrumieră, iluminare bord, lumină compartiment torpedou, comutator combinat (spirală cablu), comutator avarie, iluminare dispozitiv control, comutator automat principal uși spate, comutator automat ușă 8ack, comutator revenire alimentare față, comutator multifuncțional, unitate control Navi, player DVD, comutator telecomandă oglinzi exterioare, iluminare mâner ușă față, nivelator automat – unitate control
54	10	Far înalt (stânga)
55	10	Far înalt (dreapta)
56	15	Far jos (stânga)
57	15	Far jos (dreapta)
58	15	Releu proiectoare față ceață
59	10	Releu lumini de zi
60	30	Releu ștergătoare parbriz față
61	40	Releu spălător faruri
R1	–	Releu claxon

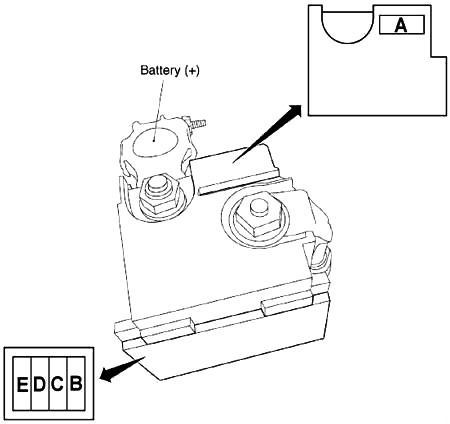

Bloc siguranțe (siguranțe principale)

Se află pe terminalul pozitiv al bateriei

Număr	Amperi [A]	Descriere
A	250	Generator, demaror, siguranțe B, C
B	100	Siguranțe F, G, I, J, K, L, M, 31, 32, 33, 34, 35, 36, 37, 38
C	60	Releu faruri de drum (siguranțe 54, 55), releu faruri de întâlnire (siguranțe 56, 57), releu lumini spate (siguranțe 52, 53), siguranțe 58, 59, 60
D	100	Releu accesoriu (siguranțe 18, 19, 20), releu dezghețare lunetă spate (siguranțe 13, 14, 15), releu ventilator (siguranțe 21, 22), siguranțe 5, 6, 7, 9, 10, 11, 23, 24, 25, 61
E	80	Releu aprindere (siguranțe 41, 42, 43, 44, 45, 46, 47), siguranțe 48, 49, 50, 51
