Nissan Xterra (1999-2004) – cutia de siguranțe
Nissan Xterra (1999-2004) – schema cutiei de siguranțe
Anul producției: 1999, 2000, 2001, 2002, 2003, 2004.
Siguranță brichetă (priză de alimentare) în Nissan Xterra (1999-2004) este siguranța 23 în cutia de siguranțe.
Cutia de siguranțe din compartiment motor
| Nr |
Amp [A] | Descriere |
| 29 | 7.5 | Releu climatizare;
Modul control lumini de zi (’03 -’04); Amplificator termic (’99 -’00); Comutator climatizare (’99 -’00). |
| 30 | – | – |
| 31 | 20 | 03-04:
Alimentator suplimentar |
| 7.5 | ’99 -’00:
Releu semnal avertizare antifurt; Releu bec avertizare antifurt. |
|
| 32 | 15 | 01-04:
Releu claxon |
| 10 | ’99 -’00:
Releu claxon |
|
| 33 | 20 | 02-04:
Amplificator audio |
| 34 | 15 | 02-04:
Priză alimentare spate |
| 35 | 7.5 | Releu climatizare |
| 36 | 7.5 | Generator |
| 37 | 15 | Far dreapta;
Comutator lumini; Modul control lumini de zi; Releu bec siguranță vehicul. |
| 38 | 15 | Far stânga;
Comutator lumini; Modul control lumini de zi; Releu bec siguranță vehicul; Indicator faruri de drum. |
| 39 | 15 | Comutator lumini |
| 40 | 15 | Releu proiectoare de ceață față |
| 41 | 15 | Audio |
| 42 | 20 | Priză alimentare față |
| 43 | – | – |
| 44 | – | – |
| a | 80 | KA24DE:
Generator; Releu de aprindere (siguranță: “2”, “5”, “6”, “8”, “10”, “11”, “12”, “15”); Siguranță: “F”, “G”, “17”, “22”, “25”, “26”, “27”, “28”, “31”, “32”, “33”, “34”, “35”, “36” |
| 120 | ’03 -’04 (VG33E, VG33ER):
Generator; Siguranță: “F”, “G”, “J”, “31”, “32”, “33”, “34”, “35”, “36” |
|
| 100 | ’99 -’02 (VG33E, VG33ER):
Generator; Siguranță: “F”, “G”, “J”, “31”, “32”, “35”, “36” |
|
| b | 80 | Releu accesorii
(siguranță: “18”, “20”, “23”); Releu ventilator (siguranță: “19”, “24”). |
| c | 40 | KA24DE (’03 -’04):
Sistem antiblocare roți (ABS) |
| 30 | Sistem antiblocare roți (ABS) | |
| d | 40 | Sistem antiblocare roți (ABS) |
| e | 40 | Cheie de aprindere |
| f | 30 | ’03 -’04 KA24DE:
SECU; Releu ridicător geam. |
| 40 | ’99 -’04:
SECU; Releu geam electric |
|
| g | 20 | 03-04:
Alimentator suplimentar |
| 20 | Releu ventilator răcire | |
| h. | – | – |
| i | – | – |
| 80 | VG33E, VG33ER:
Releu de aprindere (siguranță: “2”, “5”, “6”, “8”, “10”, “11”, “12”, “15”); Siguranță: “31”, “32”, “33”, “35”, “36”. |

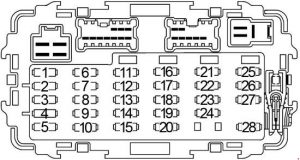

Cutia de siguranțe din compartimentul pasagerilor
| Nr |
Amperi [A] |
Descriere |
| 1 | 15 | Releu pompă combustibil |
| 2 | 7.5 | Comutator de urgență |
| 3 | 10 | Injectoare |
| 4 | – | – |
| 5 | 10 | 01-04:
Comutator frână ASCD (comutator frână cu blocare cutie); Releu de siguranță vehicul; SECU; Unitate de control ASCD; Modul de avertizare; Releu dezumidificator lunetă spate; Temporizator dezumidificator lunetă spate; Sistem de avertizare presiune scăzută pneuri; Unitate de control lumini de zi; Modul control menținere accelerație (KA24DE + cutie automată). |
| 7.5 | ’99 -’00:
Comutator frână ASCD (comutator frână cu blocare cutie); Releu alertă antifurt; SECU; Comutator principal ASCD; Sonerie avertizare; Releu geam electric; Unitate de control lumini de zi. |
|
| 6 | 20 | Motor ștergător față;
Motor spălător parbriz față; Comutator ștergător față. |
| 7 | 7.5 | Modul control motor (ECM);
Unitate de control lumini de zi. |
| 8 | 10 | Sistem antiblocare roți (ABS);
Comutator presiune. |
| 9 | 10 | Modul senzor diagnostic airbag |
| 10 | 10 | Motor ștergător spate;
Motor spălător parbriz spate. |
| 11 | 10 | Contor kilometraj combinat;
Releu blocare ambreiaj; Comutator 4WD; Comutator lampă rezervă; Comutator poziție neutră transfer; Convertor CAN; Senzor unghi volan; Busolă și termometru; Conector interfață date. |
| 12 | 10 | Comutator poziție parcare și neutră;
Modul control cutie (TCM). |
| 13 | 10 | Modul control motor (ECM);
Electrovalvă EGRC; Electrovalvă control ventilare absorbant EVAP; Electrovalvă by-pass supapă închidere vid; Electrovalvă control supapă by-pass compresor supraalimentare; |
| 14 | 15 | Senzor de oxigen încălzit |
| 15 | 10 | Electrovalvă IACV-AAC;
Senzor poziție clapetă. |
| 16 | – | – |
| 17 | 10 | Comutator de urgență;
Releu control la distanță (’99 -’00). |
| 18 | 10 | Audio;
Comutator oglindă laterală; Releu priză alimentare (’99 -’01). |
| 19 | 15 | Motor ventilator |
| 20 | 7.5 | Sistem avertizare presiune joasă pneuri (’03 -’04);
SECU. |
| 21 | 15 | ’99 -’01:
Releu dezumidificator lunetă spate |
| 22 | 20 | Comutator lumină de stop;
Unitate control remorcă. |
| 23 | 15 | Brichetă |
| 24 | 15 | Motor ventilator |
| 25 | 15 | ’99 -’01:
Geam spate; Releu dezumidificator lunetă spate. |
| 20 | 02-04:
Releu dezumidificator lunetă spate |
|
| 26 | 7.5 | Conector interfață date;
Lampă hartă; Iluminare interioară; Sistem avertizare presiune joasă pneuri (’03 -’04). |
| 27 | 10 | Modul control motor (ECM);
Releu ECM (releu ECCS). |
| 28 | 7.5 | Instrumentar combinat;
Comutator cheie; Bec indicator siguranță; SECU; Modul control transmisie (TCM). |

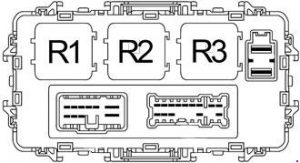

| Nr |
Releu |
| R1 | Accesoriu |
| R2 | Ventilator |
| R3 | Aprindere |

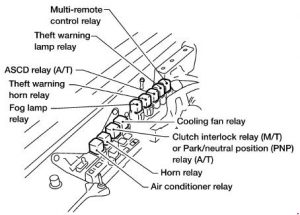

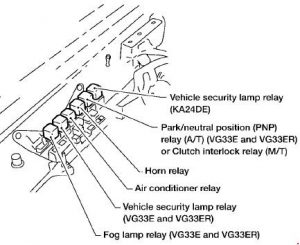

Releu compartiment motor
’99 -’01
’02 -’04
