Nissan X-Trail T30 (2001-2007) – cutia de siguranțe

Nissan X-Trail T30 – schema cutiei de siguranțe

Anul producției: 2001, 2002, 2003, 2004, 2005, 2006 și 2007.



Habitaclu

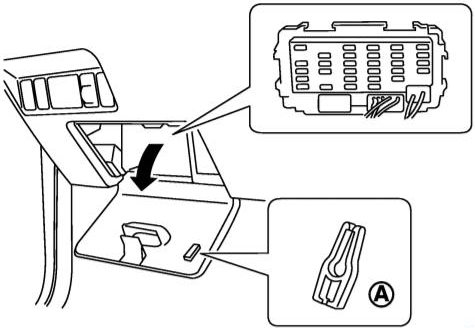

Se află în partea inferioară a bordului. Deschideți capacul protector pentru a accesa.

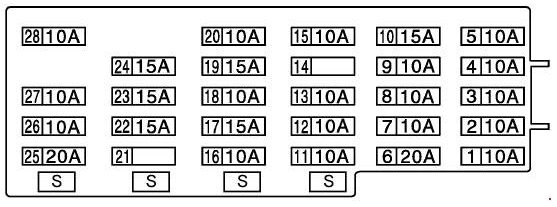

Descriere (tip 1)

1	10A pompă combustibil
2	10A Semnalizatoare
3	10A Modul control motor
4	10A sistem audio, sistem de navigație
5	Conector diagnostic 10A, modul control cutie, închidere centralizată, sistem antifurt, geamuri electrice, lunetă încălzită, iluminare interioară, trapă, dispozitive de avertizare și semnalizatoare, sistem de navigație
6	20A Ștergător și spălător parbriz față
7	10A Modul control motor, modul control lumini de zi
8	10A ABS/ESP, sistem control tracțiune integrală (4WD)
9	10АSRS
10	15A Pompă combustibil, modul control motor
11	10A Modul control motor, modul control cutie, ABS/ESP, sistem control tracțiune integrală (4WD), SRS, bord, spălător faruri / pulverizatoare
12	10A Modul control cutie, lumini marșarier, sistem de navigație
13	10A Modul control motor
14	10A Scaune încălzite

15	10A Climatizare/încălzitor
16	10A Ștergător și spălător parbriz spate
17	15A Brichetă, conector alimentare suplimentar
18	Brichetă 10A, conector alimentare suplimentar
19	15A Climatizare/încălzitor
20	10A Alimentare oglinzi
21	Neutilizat
22	15A Comutator lumină de stop, modul control cutie, Sistem antiblocare roți (ABS), sistem control tracțiune integrală (4WD)
23	Brichetă 15A, conector alimentare accesorii
24	15A Climatizare/încălzitor
25	20A Modul control motor, lunetă încălzită
26	10A Lumini interioare
27	10A Lunetă încălzită
28	10A Modul control motor, modul control cutie, închidere centralizată, sistem antifurt, lunetă încălzită, iluminare interioară, trapă, dispozitive de avertizare și semnalizatoare
S	Siguranțe de rezervă

Descriere (tip 2)

1. Scaun încălzit – scaune încălzite
2. Semnalizator direcție – semnalizator direcție
3. Injector – injectoare motor QR, ECM
4. AUDIO – sistem audio (cu posibilitate de comutare a alimentării)
5. Componente electronice – conector diagnostic, bloc levier cutie automată X-Trail, releu ridicare geamuri, bloc TIME CONTROL (control închidere centralizată, trapă, întârziere iluminare interioară, încălzire lunetă, etc.)
6. FR WIPER – Ștergător și spălător parbriz față
7. Semnal pornire – Semnal pornire, lumini de zi și YD ECU (până acum) și motoare Nissan QR până în august 2003.
8. 4 WD ABS – Posibilitate de conectare a alimentării la unitatea de control ABS, ESP, 4WD.
9. AIR BAG – sistem airbag
10. Pompă combustibil – pompă combustibil (motor QR), pompă transfer combustibil (motor diesel YD)
11.  Bord, releu temporizator releu spălător faruri
12.  Lumină marșarier, sistem control cutie automată
13. Control motor – sonde lambda încălzite, releu ventilatoare, releu blocare pornire (X-Trail cu cutie automată)
14. Rezervă
15. AIR CON – Climatizare, releu și ambreiaj pentru activarea compresorului climatizator
16. RR WIPER – Produs pentru spălător lunetă
17. Brichetă – brichetă
18. Brichetă CIG – Releu brichetă
19. Motor ventilator
20. Oglinzi electrice
21. Rezervă
22. Lumină de stop, semnal control frână pentru ABS, ESP, unitate control motor
23. Presofuzie alimentare — Prize electrice (în compartimentul portbagajului șoferului și în portbagaj)
24. Motor ventilator – Motor ventilator pentru încălzire interioară
25. Încălzire lunetă
26. Lumini iluminare interioară, inclusiv portbagaj, lumini hartă și iluminare uși
27. Oglinzi încălzite
28. Componente electronice – Alimentare fixă bord, control timp, ceas, climatizare, telecomandă uși

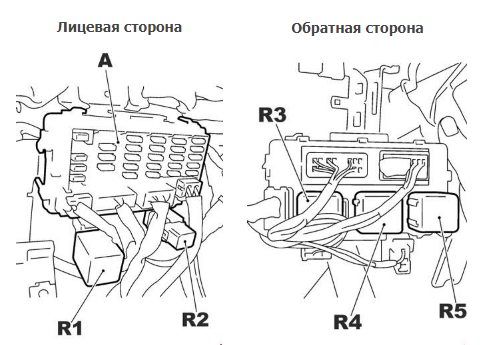

Releu

Descriere

• R1 – releu PTC
• R2 – Releu geam electric
• R3 – Releu aprindere
• R4 – Releu ventilator încălzitor
• R5 – Releu auxiliar

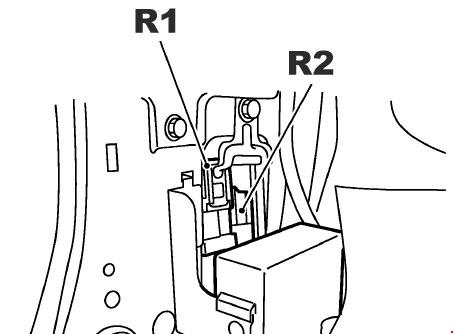

De asemenea, unele relee pot fi poziționate în montantul față la picioarele șoferului (R1 – lunetă încălzibilă/oglinzi, R2 – Releu pompă combustibil)

Compartiment motor

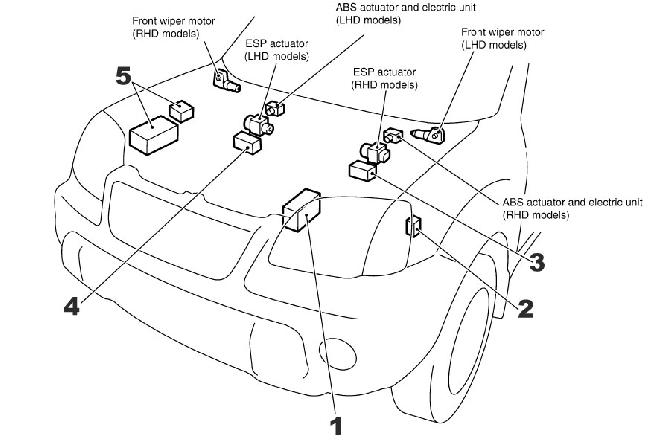

Layout

1. Cutia de siguranțe (lângă baterie)
2. Releu bujii incandescente
3. Cutie releu ESP (vehicule cu volan pe dreapta)
4. Cutie releu ESP (vehicule cu volan pe stânga)
5. Bloc relee (principale și suplimentare)

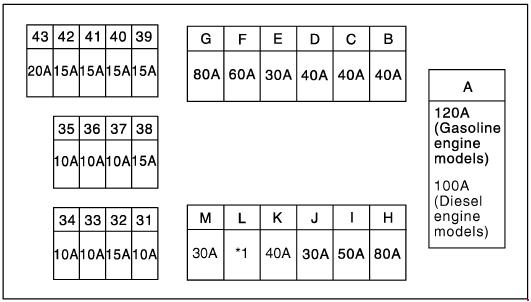

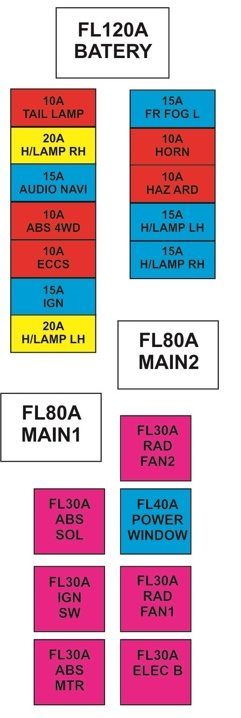

Cutia de siguranțe

1

2

Descriere

A	100 / 120A Alternator, cutia de siguranțe în compartiment motor (siguranțe: nr. B până la G, 39 până la 43)
b	40A Închidere centralizată, geamuri electrice, trapă, scaune electrice
C	Ventilator răcire 40A
D	Ventilator răcire 40A
E	30A Ștergător și spălător faruri
F	Bujiile incandescente 60A
G	80A Cutia de siguranțe în habitaclu
H	80A Sistem climatizare/încălzire, cutia de siguranțe habitaclu (siguranțe: nr. 18, 20, 23)
I	50A Program stabilitate vehicul (ESP)
J	30A Cheie aprindere
K	40А Sistem antiblocare roți (ABS)
L	30/40A Sistem antiblocare roți (ABS), ESP (30A cu ESP, 40A fără ESP)
M	–

31	10A Lumini exterioare, ștergătoare și spălătoare faruri, dispozitive de avertizare și semnalizatoare
32	15A sistem audio, sistem de navigație, telefon
33	10A Modul control motor, sistem antifurt
34	Generator 10A, sistem antifurt
35	15A Semnalizatoare
36	10A Lumină spate ceață
37	10A Sistem antiblocare roți (ABS), sistem control tracțiune integrală (4WD)
38	–
39	15A Modul control motor
40	15A Modul control motor, lumini exterioare
41	15A Lumini exterioare, lumini ceață
42	15A Lumini ceață
43	20A Modul control motor, sistem antifurt

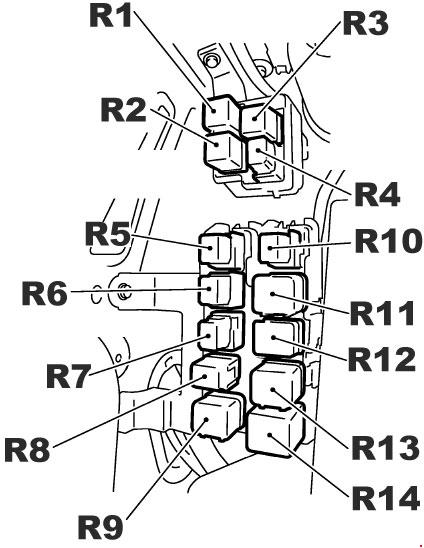

Bloc relee

Descriere

• R1 Releu lampă
• R2 Releu lumini de zi, stânga (cu lumini de zi)
• R3 Releu lumini de zi, dreapta (cu lumini de zi)
• Releu lumină spate proiectoare ceață R4
• R5 Releu lumini proiectoare ceață față
• R6 Releu blocare pornire (“P” / “N”)
• Releu R7 A/C
• Releu claxon R8
• R9 Releu ventilator răcire 1
• R10 Releu control clapetă
• R11 Releu ventilator răcire 3
• Releu R12 4WD
• R13 Releu ventilator răcire 2
• R14 Releu spălător faruri

În unele modele, în locul releului nr. 14 există siguranțe: 10A – lumină spate proiectoare ceață, 15A – lunetă încălzită (zona ștergător parbriz), 15A – unitate control motor și 20A – unitate control faruri xenon.
