Nissan Patrol Y61 (2004-2013) – cutia de siguranțe și a releelor
Schema cutiei de siguranțe și relee – Nissan Patrol
Se referă la vehiculele produse în anii:
2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Pentru Brichetă (prize de alimentare) în Nissan Patrol răspunde siguranța F13 din cutia de siguranțe a bordului și siguranța F46 din cutia de siguranțe a compartimentului motor.

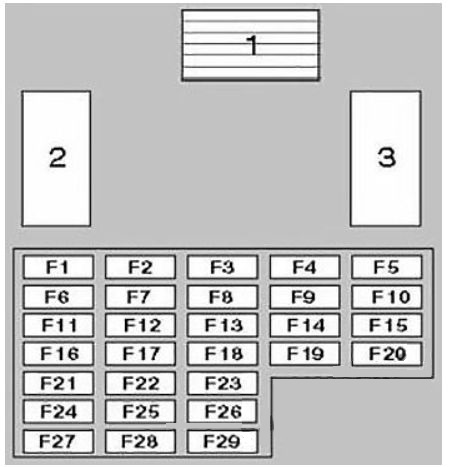

Cutia de siguranțe în habitaclu
Cutia de siguranțe se află în stânga, sub volan, în spatele capacului.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | Releu motor ventilator încălzitor | |
| 2 | Releu aprindere principală | |
| 3 | Releu auxiliar circuit aprindere | |
| F1 | 15A | |
| F2 | 15A | |
| F3 | 20A | Ștergător și spălător parbriz față |
| F4 | 15A | |
| F5 | 15A | |
| F6 | 10A/20A | |
| F7 | 7,5A | Sistem antiblocare roți (ABS)/ESP |
| F8 | 7,5A | |
| F9 | 7,5A | |
| F10 | 10 A | Sistem audio |
| F11 | 7,5A | Semnalizatoare |
| F12 | 7,5A |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| F13 | 15A | Brichetă |
| F14 | 10 A | |
| F15 | 10 A | |
| F 16 | 10 A | Sistem airbag |
| F17 | 15A | |
| F18 | 10 A | Ștergător/lavaj parbriz spate |
| F19 | 15A | 2002: Spălător faruri |
| F20 | 10 A | |
| F21 | 10 A | Gestionare motor |
| F22 | 15A | |
| F23 | 7,5A | Acționare electrică oglinzi |
| F24 | 7,5A | |
| F25 | 10 A | |
| F26 | 7,5A | |
| F27 | 15A | Pompă combustibil |
| F28 | 10 A |

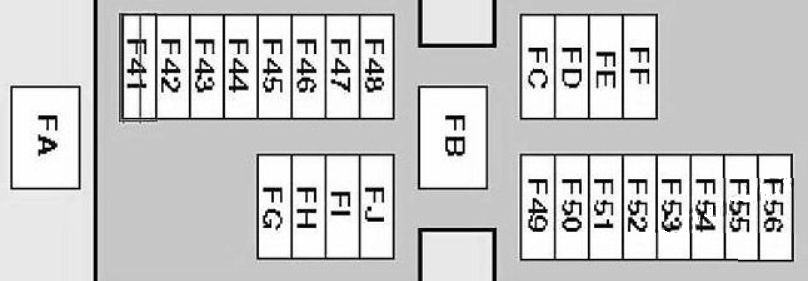

Cutia de siguranțe în compartiment motor
Cutia de siguranțe se află în compartiment motor (în partea dreaptă).
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| FA | 100A | Bujii incandescente |
| alimentazione completa | 100A / 120A | Generator |
| FC | 30A / 40A | Motor ventilator răcire |
| FD | 30A/40A | |
| FE | 40A | |
| FF | 80A | 2002: Siguranță bord / cutia de relee |
| FG | 50A | |
| FH | 30A/40A | |
| FI | 30A | Sistem antiblocare roți (ABS)/ESP |
| FJ | 30A | Circuite blocare aprindere |
| F41 | 7,5A/20A | |
| F42 | 7,5A/20A | |
| F43 | 15 ani |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| F44 | 20A | |
| F45 | 10A / 15A | Încălzirea parbrizului |
| F46 | 15A | Brichetă |
| F47 | 7,5A | Generator |
| F48 | 10 A | Semnalizatoare |
| F49 | 7,5A/10A/15A/20A | |
| F50 | 7,5A/10A/20A | |
| F51 | 15A | |
| F52 | 15A | |
| F53 | 15A | Proiectoare de ceață |
| F54 | 10 A | |
| F55 | 15A | 2002: Motor ventilator răcire |
| F56 | 10 A | Sistem audio |
| Pot exista siguranțe suplimentare separate: F61 – (15A) Încălzirea parbrizului, F62 – Neutilizat, F63 – (20A) Spălător faruri, F64 – (10A) Sistem audio. |
Cutii relee

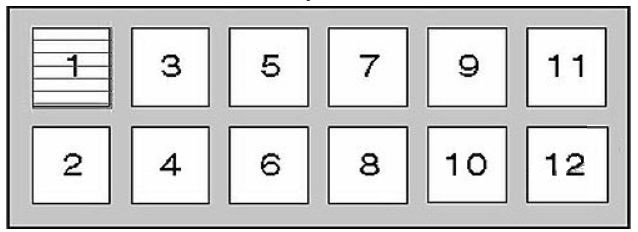

Cutia releelor 1

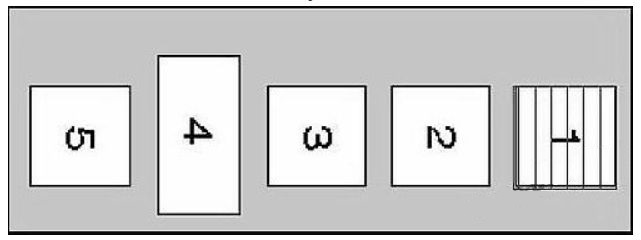

Cutia releelor 2
| Număr | Descriere |
|---|---|
| Număr | Descriere |
| Cutia de relee 1 | |
| 1 | |
| 2 | |
| 3 | Diesel: releu sistem control cutie |
| 4 | Releu proiectoare de ceață |
| 5 | Încălzire lunetă |
| 6 | Releu climatizare |
| 7 | |
| 8 |
| Număr | Descriere |
|---|---|
| 9 | Releu claxon |
| 10 | |
| 11 | |
| 12 | Releu sistem 4WD |
| Cutia de relee 2 | |
| 1 | |
| 2 | Releu lumină marșarier |
| 3 | Releu modul control accelerație |
| 4 | PVN |
| 5 |
