Schema cutiei de siguranțe și relee – Cadillac Escalade GMT900

Se referă la vehiculele produse în anii:

2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

Cutia de siguranțe a bordului

Capacul de acces la blocul siguranțelor se află pe marginea bordului din partea șoferului. Îndepărtați capacul pentru a accesa blocul siguranțelor.

Siguranță	Descriere
LT DR	Comutator geam partea șoferului
REAR SEAT	Scaune spate
AUX PWR2	Prize de alimentare în compartimentul de încărcare spate
SWC BKLT	Iluminare comenzi pe volan
DDM	Modul ușă șofer
CTSY	Lumini de curtoazie, semnalizator partea șoferului
LT STOP TRN	Semnalizator partea șoferului, lumină de stop
DIM	Iluminare panou instrumente
RT STOP TRN	Semnalizator partea pasagerului, lumină de stop
BCM	Modul control caroserie
UNLCK2	Încuietoare alimentată 2 (funcție deblocare)
LCK2	Încuietoare alimentată 2 (funcție blocare)
STOP LAMPS	Lumini de stop, lampă de stop montată central sus

REAR HVAC	Control climatizare spate
PDM	Modul ușă partea pasagerului, sistem telecomandă universală pentru casă
AUX PWR	Prize alimentare accesorii
IS LPS	Lumini interioare
UNLCK1	Încuietoare ușă 1 alimentată (funcție deblocare)
OBS DET	Asistent parcare cu ultrasunete spate, hayon ridicabil
LCK1	Încuietoare ușă 1 alimentată (funcție blocare)
REAR WPR	Ștergător spate
COOLED SEATS	Scaune ventilate
DSM	Modul scaun partea șoferului, sistem deschidere la distanță a vehiculului fără cheie
Conector cablaj
LT DR	Conexiune cablaj ușă partea șoferului
BODY	Conector cablaj
BODY	Conector cablaj

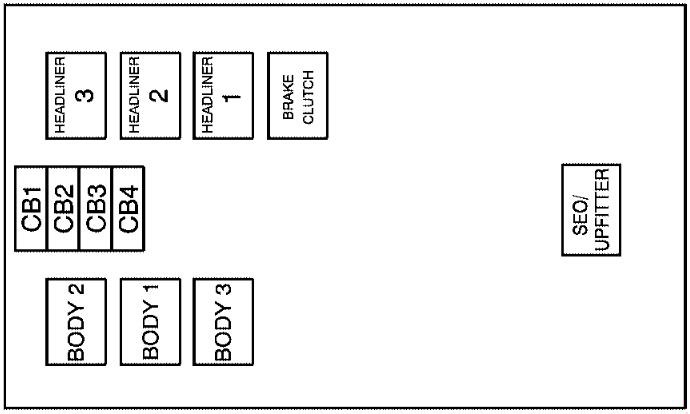

Bloc siguranțe în panoul central al instrumentelor

Blocul siguranțe din panoul central se află sub bord, în partea stângă a coloanei volanului.

Siguranță	Descriere
BODY 2	Conector cablaj caroserie 2
BODY 1	Conector cablaj caroserie 1
BODY 3	Conector cablaj caroserie 3
HEADLINER 3	Conector cablaj tapițerie plafon 3
HEADLINER 2	Conector cablaj tapițerie plafon 2
HEADLINER 1	Conector cablaj tapițerie plafon 1
BRAKE CLUTCH	Conector cablaj ambreiaj frână
SEO/UPFITTER	Opțiune echipament special, conector cablaj upfitter
Întrerupător de circuit
CB1	Întrerupător geam lateral partea pasagerului
CB2	Întrerupător scaun partea pasagerului
CB3	Întrerupător scaun partea șoferului
CB4	–

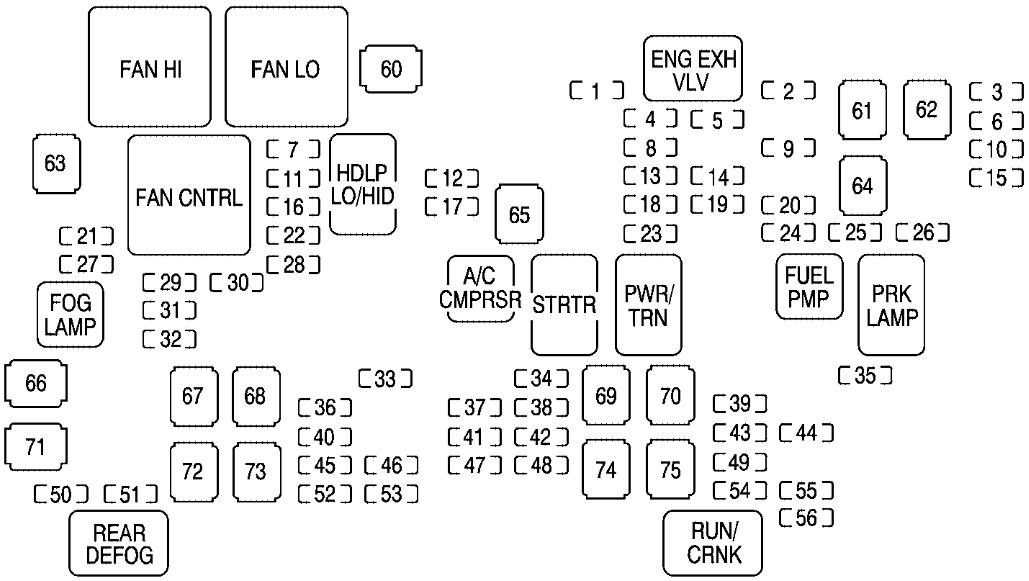

Cutia de siguranțe în compartiment motor

Blocul siguranțelor de sub capotă se află în compartiment motor, partea șoferului a vehiculului. Ridicați capacul pentru a accesa blocul siguranțe/relee.

Număr	Descriere
1	–
2	Control electronic al stabilității suspensiei, control automat al nivelului de evacuare
3	Lumină de stop/semnalele stânga ale remorcii
4	Control motor
5	Modul control motor, control clapetă
6	Lumină de stop/semnalele dreapta ale remorcii
7	Garnitură față
8	Senzori de oxigen
9	Sistem antiblocare 2
10	Lumini de marșarier ale remorcii
11	Lampă de intensitate mare partea șoferului
12	Modul control motor (baterie)
13	Injectoare combustibil, bobine de aprindere (partea dreaptă)
14	Modul control transmisie (baterie)
15	Lumini de marșarier ale vehiculului
16	Lampă de intensitate mare partea pasagerului
17	Compresor climatizare
18	Senzori de oxigen
19	Control cutie (aprindere)
20	Pompă combustibil
21	–
22	Garnitură spate
23	Injectoare combustibil, bobine de aprindere (partea stângă)
24	Lumini de parcare ale remorcii
25	Lumini de poziție partea șoferului
26	Lumini de poziție partea pasagerului
27	Proiectoare de ceață
28	Claxon
29	Electromagnet faruri de drum partea pasagerului
30	Lumini de zi
31	Electromagnet faruri de drum partea șoferului
32	–
33	Trapă
34	Sistem aprindere cheie, sistem antifurt
35	Ștergător parbriz față
36	Utilizare SEO B2 Upfitter (baterie)
37	Pedale reglabile electric
38	Control climatizare (baterie)
39	Sistem airbag (aprindere)
40	Amplificator
41	Sistem audio
42	–

43	Diverse (aprindere), cameră marșarier (dacă este prezentă), scaune ventilate, cruise control
44	Deblocare hayon spate
45	OnStar, display spate divertisment pentru scaune
46	Cluster bord
47	–
48	Volan încălzit
49	Control climat adițional (aprindere), busolă – oglindă temperatură
50	Dezumidificator spate
51	Sistem airbag (baterie)
52	Utilizare SEO B1 Upfitter (baterie)
53	Brichetă, priză alimentare auxiliară
54	Releu automat compresor cu control nivel, utilizare SEO Upfitter
55	Control climat (aprindere)
56	Modul control motor, pompă combustibil secundară (aprindere)
60	Ventilator răcire 1
61	Compresor automat control nivel
62	–
63	Ventilator răcire 2
64	Sistem antiblocare 1
65	Aprindere
66	Pin 2 (frâne remorcă)
67	Magistrală electrică stânga 1
68	Planuri electrice
69	Sistem încălzit ștergător parbriz față
70	–
71	Pin 1 (alimentare baterie conector remorcă)
72	Centrală electrică cu bară medie 1
73	Ventilator climatizare
74	Modul ridicare hayon spate
75	Magistrală electrică stânga 2
Releu
FAN HI	Viteză mare ventilator răcire
FAN LO	Viteză mică ventilator răcire
ENG EXH VLV	–
FAN CNTRL	Control ventilator răcire
HDLP LO/HID	Lampă cu intensitate mare
FOG LAMP	Proiectoare de ceață față
A/C CMPRSR	Compresor aer condiționat
STRTR	Aprindere
PWR/TRN	Sistem tracțiune
FUEL PMP	Pompă combustibil
PRK LAMP	Lumini parcare
REAR DEFOG	Dezumidificator spate
RUN/CRANK	Putere comutabilă

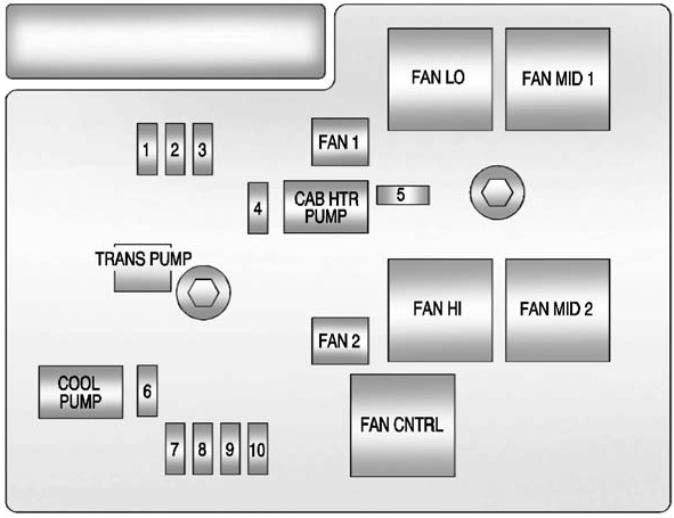

Bloc siguranțe suplimentar (hibrid)

Număr	Descriere
1	ACPO (doar SUV)
2	Ventilator BECM
3	ACCM
4	Pompă încălzire habitaclu
5	Gol
6	Pompă radiator
7	EPS
8	Modul control motor/generator 1
9	Modul control motor/generator 2
10	BECM

J-Case
FAN 1	Ventilator răcire 1
TRANS PUMP	Pompă auxiliară fluid transmisie
FAN 2	Ventilator răcire 2
Releu
CAB HTR PUMP	Pompă încălzire cabină
COOL PUMP	Pompă fluid răcire
FAN LO	Releu viteză joasă ventilator răcire
FAN MID 1	Ventilator răcire mediu 1
FAN HI	Releu viteză înaltă ventilator răcire
FAN MID 2	Ventilator răcire mediu 2
FAN CNTRL	Control ventilator răcire
