Nissan Almera Tino (V10) – cutia de siguranțe
Schema cutiei de siguranțe și relee – Nissan Almera Tino (V10)
Se referă la vehiculele produse în anii:
1999, 2000, 2001, 2002, 2003, 2004, 2005 și 2006.

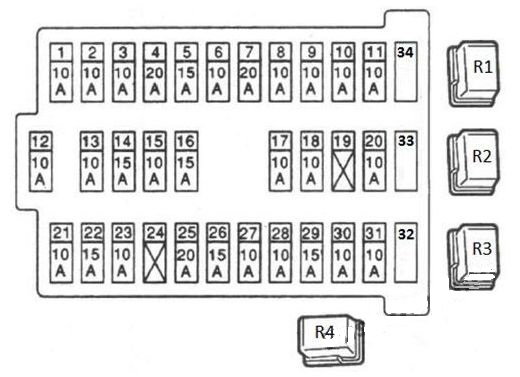

Habitaclu
Se află în bord, în spatele capacului protector. Pe spate există o descriere actuală a destinației siguranțelor.
Descriere
Întrerupătoare automate
- Oglinzi 10A
- 10A lumini de stop
- La 15A
- 7,5A Pentru electricitate suplimentară
- 15A Alarmă și semnalizatoare
- 10A Pentru electricitate suplimentară
- 20A Lunetă încălzită
- Senzor de oxigen 10A
- 10A Accesorii suplimentare de alimentare
- 10A Pachet electric
- 10A Controler transmisie automată
- 10A ECU (adică controlul tuturor semnalizatoarelor, iluminării și alimentării principale a bordului, iluminarea panoului unde se află încălzitorul)
- 10A Lumină interioară
- 15A Motor ventilator interior (încălzitor / climatizare)
- Climatizare 10A
- 15A Motor ventilator interior (încălzitor / climatizare)
- 10A Sistem injecție combustibil
- Airbag 10A
- 20A Accesorii suplimentare de alimentare
- Controler motor 10A
- 10A Semnal pornire
- Brichetă 15A
- Neutilizat
- 20A Accesorii suplimentare de alimentare
- 20A Ștergător față
- 7,5A Pentru electricitate suplimentară
- 15A Spălător parbriz față și/sau spate (pe întrerupătorul coloanei volanului)
- 15A Spălător parbriz spate
- 15A Pompă combustibil
- 10A Tahometru, turometru, indicatori temperatură și nivel combustibil
- 10A Sistem antiblocare roți (ABS)
- Rezervă 10A
- 15A rezervă
- Rezervă 20A
Relee față
- R1 Releu faruri
- R2 Releu control clapetă
- R3 Releu geam electric
- Releu lumină spate proiectoare ceață R4

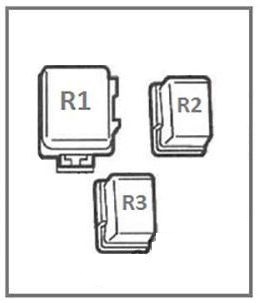

Relee laterale
- Releu aprindere R1
- R2 Releu motor ventilator
- R3 Releu pentru echipamente suplimentare (accesorii electrice)
Compartiment motor

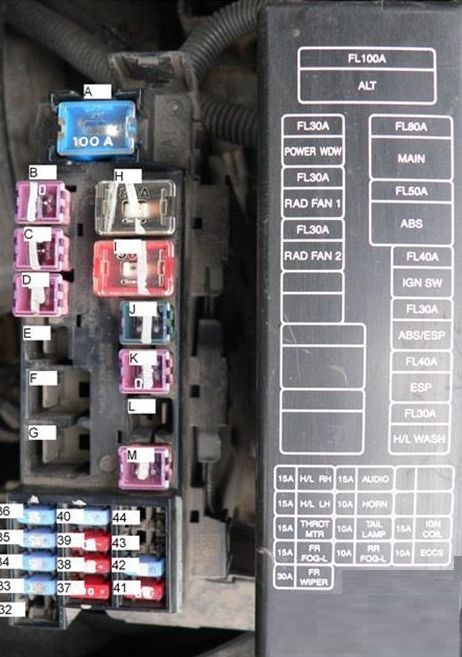

Cutia de siguranțe
Se află lângă baterie.
Benzină
Descriere
- Generator 100A (încărcare baterie)
- Geamuri electrice 40A
- Cu controler ventilator răcire 40A
- D 40A regulator ventilatoare răcire
- E 30A pentru motoare diesel
- F 60A pentru motoare diesel
- G 80A pentru motoare diesel
- H Alimentare principală 80A, circuit de împământare
- I 50A Sistem antiblocare roți (ABS)
- J 30A pentru întrerupător aprindere baterie
- K 30A ABS/ESP
- Motor ESP L 30A
- Spălător faruri M 30A
- 32 20A Spălător parbriz spate
- 33 15A Proiectoare de ceață
- 34 15A Actuator electric și releu pentru clapetă electrică
- 35 15A Faruri, lumini de zi
- 36 15A Faruri, lumini de zi
- 37 10A Lumină spate proiectoare ceață
- 38 10A Dimensiuni, iluminare număr înmatriculare
- 39 10A Claxon, încărcare baterie (curent de excitație pentru generator de la baterie)
- 40 15A Audio, navigație, display LCD
- 41 10A Sistem management motor
- 42 10A Bobine de aprindere
- 43 10A USR
- 44 20A ECU motor

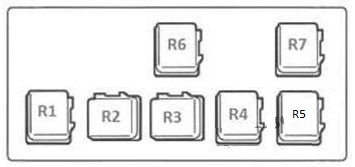

Cutia de relee
Se află pe partea dreaptă, lângă rezervorul lichidului de spălare parbriz.
Descriere
- R1 3. releu ventilator radiator (25221E)
- R2 Partea față tumanki PTF (25224QA)
- R3 Releu climatizare E6 (25224D)
- Releu claxon R4 (25620)
- R5 Releu ventilator radiator (25224J)
- R6 Faruri, lumini (25224A)
- Pornire R7 (25224G)
