Nissan Micra K11 (1992-2002) – cutia de siguranțe
Schema cutiei de siguranțe și relee – Nissan Micra (March) K11
Se referă la vehiculele produse în anii:
1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.

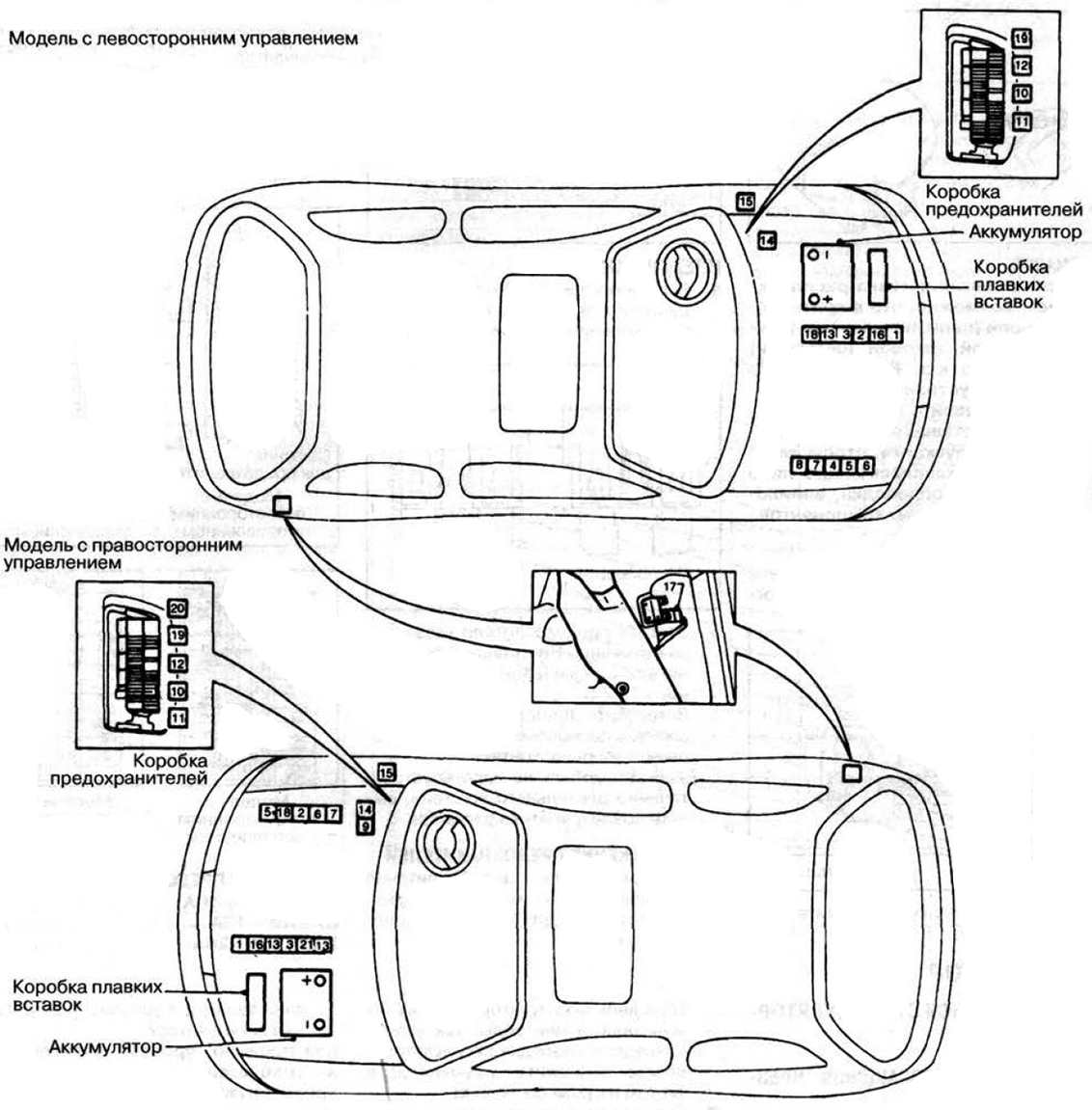

Poziții
Relee
- Releu motor ventilator radiator
- Releu întrerupător selecție gamă
- Releu CVT
- Releu climatizare
- Releu claxon
- Releu pentru creșterea vitezei hx
- Releu faruri / lumini față proiectoare de ceață
- Releu încălzit lunetă spate
- Releu semnal
- Releu echipament electric accesoriu
- Releu aprindere-1
- Releu aprindere-2
- Siguranță de rezervă
- Întrerupător
- Releu pompă combustibil (sub tapițeria ușii față partea șoferului)
- Releu EGI
- Releu ștergător spate
- Releu lumină spate proiectoare de ceață
- Releu aprindere-3
- Releu lumini spate proiectoare de ceață (în funcție de model)
- Releu motor ventilator radiator-2
* (sub bord partea șoferului, în funcție de model)
Habitaclu
Situat în partea dreaptă a volanului, acoperit de un capac protector. Pe spatele căruia va fi un schema cu descrierea elementului.

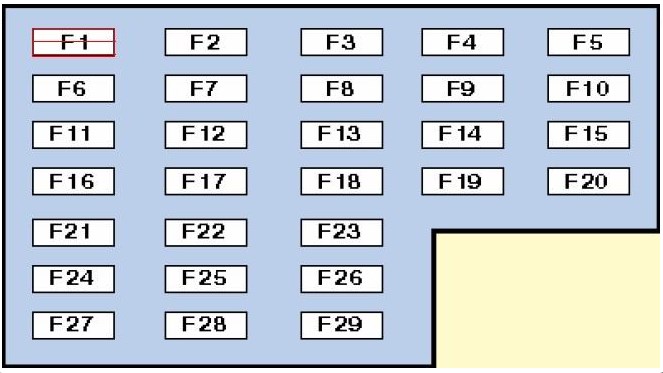

Tip 1
Destinație
| F1 | (20 A) Climatizare – motor ventilator încălzitor |
| F2 | – |
| F3 | (10A / 20A) Comutator încălzire lunetă spate, releu încălzire lunetă spate |
| F4 | (10A) Releu claxon |
| F5 | (15A) Releu proiectoare de ceață |
| F6 | (10A) Sistem climatizare, comutator blocare aprindere |
| F7 | (7,5A) Închidere centralizată, releu control turație la ralanti (ISC) – cu cutie automată, priză diagnosticare |
| F8 | (10A) Releu lunetă spate încălzită – dacă este prezent, închidere centralizată, unitate control semnal închidere centralizată, unitate control lumini de zi – dacă este prezent, comutator blocare aprindere (“PVN”), lumini marșarier |
| F9 | (15A) Ștergător lunetă spate |
| F10 | (15A) Sistem audio |
| F11 | (7,5A) Comutator alarmă |
| F12 | (7,5A) Unitate control electronic ABS |
| F13 | (15A) Siguranță brichetă nissan march k11 |
| F14 | (10A) Lumini de stop |
| F15 | (10A) Comutator de urgență |
| F 16 | (10A) Modul control cutie de viteze (ECM) |
| F17 | (15A) Releu pompă combustibil |
| F18 | (10A) Scaune încălzite |
| F19 | (20A) Motor ștergător față, releu motor ștergător față |
| F20 | (7,5A) Sistem gestionare motor, unitate control imobilizator |
| F21 | – |
| F22 | (10A) Modul control SRS |
| F23 | (10A) Lichid spălător ștergătoare față |
| F24 | (10A) Electrovalvă închidere combustibil E/m – Diesel, lămpi iluminare interioară, bord, sistem audio, controler cutie electronică, imobilizator, controler semnal închidere centralizată |
| F25 | (10A) Controler bujii – motorină, electrovalvă recirculare sau electrovalvă EGR – motorină, imobilizator, sondă lambda încălzită, electrovalvă bypass aer la relanti |
| F26 | (7,5 A) Releu blocare demaror – cu cutie automată, sistem gestionare motor |
| F27 | – |
| F28 | – |
| F29 | (15A) Releu întârziere ștergătoare faruri |

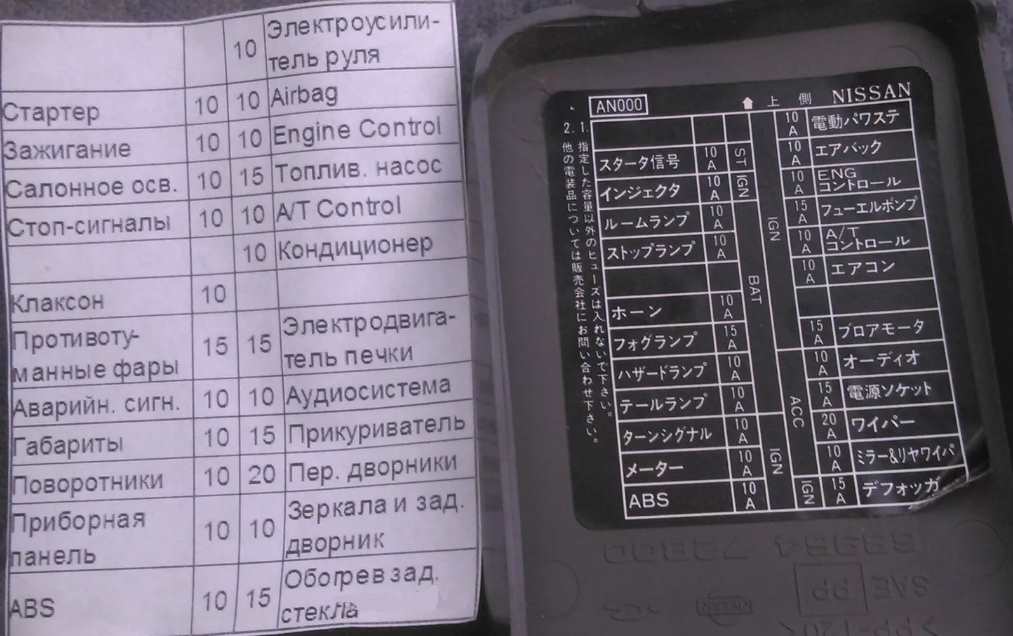

Tip 2
Descriere
- 10A Demaror
- 10A Aprindere
- 10A Iluminare interioară
- 10A Lumină de stop
- Semnal 10A
- 15A Proiectoare de ceață
- Alarmă 10A
- Dimensiuni 10A
- 10A Semnalizator
- Bord 10A
- 10A Sistem antiblocare roți (ABS)
- 10A Servodirecție electrică
- Airbag 10A
- Motor 10A
- 10A Pompă combustibil
- 10А Control A/T
- Climatizare 10A
- 15A Motor aragaz electric
- Sistem audio 10A
- Brichetă 15A
- 20A Ștergător parbriz față
- 10A Oglinzi și ștergător spate
- 15A Lunetă spate încălzită
Compartiment motor

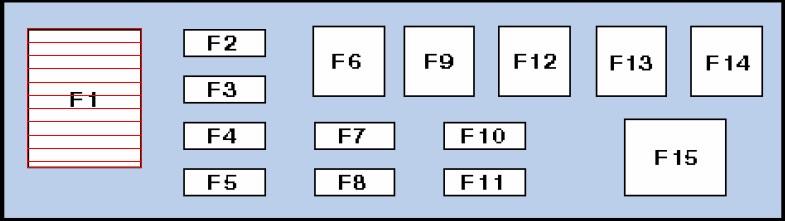

Tip 1
Descriere
| F1 | (30A) Modul control al bujiilor – diesel |
| F2 | – |
| F3 | (10A) Dimensiuni spate |
| F4 | (15A) Proiector dreapta |
| F5 | (15A) Proiector stânga |
| F6 | (25A) Geamuri electrice, modul control al închiderii centralizate |
| F7 | (15A) Rezervă |
| F8 | – |
| F9 | (25A) Motor ventilator răcire |
| F10 | (10A) Rezervă |
| F11 | (15A) Climatizare |
| F12 | (30A) Sistem antiblocare roți (ABS) |
| F13 | (30A) Comutator aprindere |
| F14 | (25A) Gestionare motor |
| F15 | (65A) Distribuție putere baterie |

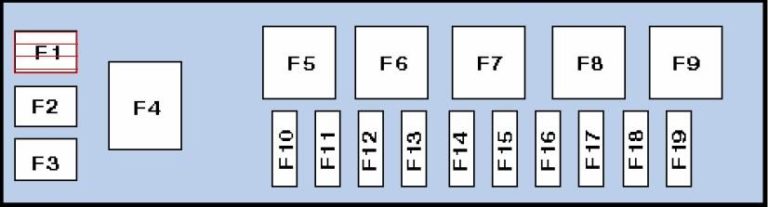

Tip 2
Descriere
| F1 | (40A) Modul control Sistem antiblocare roți (ABS) |
| F2 | (30A) Comutator aprindere |
| F3 | (40A) Modul control Sistem antiblocare roți (ABS) |
| F4 | (80A) Distribuția puterii bateriei |
| F5 | (30A) Motor ventilator răcire |
| F6 | (30A) Geamuri electrice, modul control închidere centralizată |
| F7 | (30A) Gestionare motor |
| F8 | – |
| F9 | (60A) Modul control bujii – diesel |
| F10 | – |
| F11 | – |
| F12 | – |
| F13 | – |
| F14 | – |
| F15 | (10A) Generator |
| F 16 | (10A) Lumini spate |
| F17 | (15A) Proiector stânga |
| F18 | (15A) Proiector dreapta |
| F19 | (15A) Climatizare |
