Nissan Serena C23 C24 C25 – cutia de siguranțe și releu
Schema cutiei de siguranțe și relee – Nissan Serena C23 C24 C25
Se referă la vehiculele produse în anii:
C23 – 1991, 1992, 1993, 1994, 1995, 1998;
C24 – 1999, 2000, 2001, 2002, 2003, 2004;
C25 – 2005, 2006, 2007, 2008, 2009, 2010.
Poziții
Pentru toate generațiile Nissan Serena este caracteristic un singur schema comună a cutiilor principale cu siguranțe și relee. Se găsesc în două locuri. Una în habitaclu, în spatele sertarului inferior stâng sau drept, în funcție de regiunea de livrare, și două (bloc relee și cutia de siguranțe) sub compartiment motor.
Nu există un schema generală care să descrie destinația elementelor. Recomandăm să vă familiarizați cu opțiunile cele mai comune.
C23

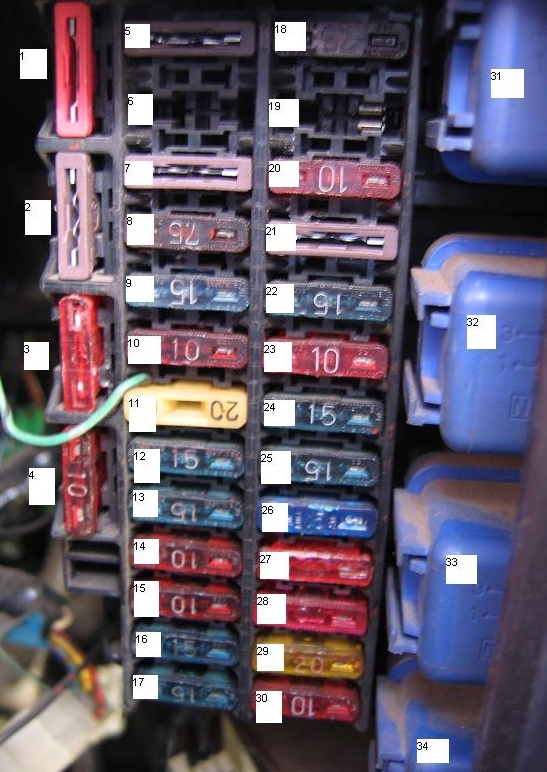

Habitaclu
Descriere
- 10A – Lumină spate stânga
- 10A – Ușă spate dreapta
- 10A – Motor ventilator
- 10A – Ventilator încălzitor / 20A – Aprindere
- 10A – Sistem antiblocare roți (ABS)
- 10A – ECU ICE
- 7,5A – Demaror
- 7,5A – Lumină interior
- 15A – Semnale de stop
- 10A – semnal
- 15A – Radio
- 15A – Proiectoare de ceață
- 15A – Alarmă
- 10A – Dimensiuni
- 10A – Semnalizatoare
- 15A – Monitorizare centuri de siguranță
- 15A – Încălzire lunetă spate
- 7,5A – Bord
- 10A – Sistem antiblocare roți (ABS)
- 10A – Componente electronice motor
- 15A – Pompă combustibil
- 10A – Sistem airbag
- 10A – Climatizare
- 15A – Ventilator față încălzitor
- 15A – Ventilator față încălzitor
- 15A – Radio
- 15A – Brichetă
- 10A – Ștergător parbriz față
- 20A – Ștergător spate, oglinzi electrice
- 10A – Cutie, transmisie
Compartiment motor

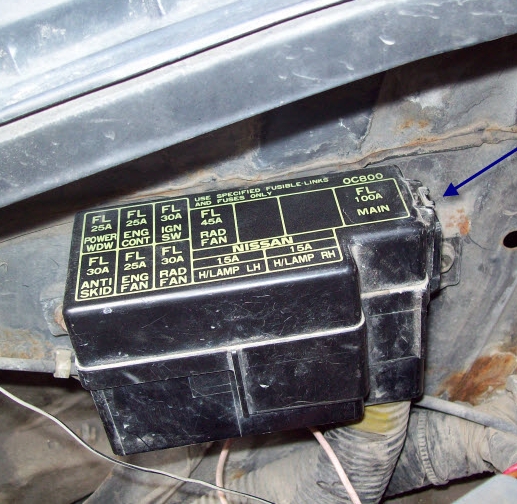

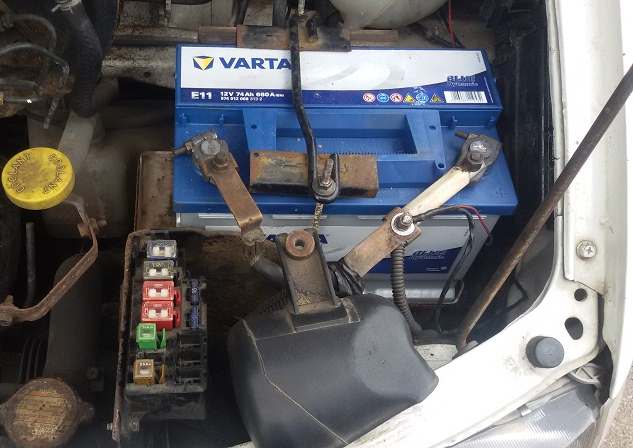

Sub compartiment motor, pe aripa dreaptă lângă baterie, vor fi cutii suplimentare cu relee și siguranțe.
Tip 1
Tip 2 (modele cu volan pe partea stângă)

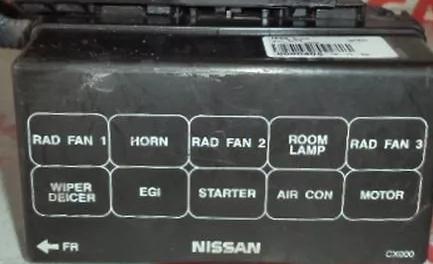

Schema actuală cu desemnarea în limba engleză va fi aplicată pe capac, precum și pe unitatea releu.
Pentru protecția farurilor sunt prevăzute 2 siguranțe de 15A.
C24

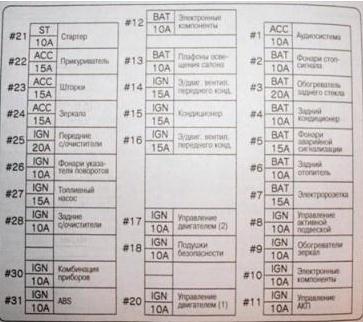

Habitaclu
Descriere
- 10A Radio, sistem audio
- 15A Semnale de oprire
- 20A Lunetă încălzită
- 10A Climatizare spate
- Alarmă 15A
- 10A Încălzitor spate
- 15A Conexiune alimentare suplimentară
- Sistem control suspensii 10A
- 10A Oglinzi încălzite
- Conexiune alimentare spate 10A
- 10A Sistem control automat cutie
- 10A Componente electronice
- 10A Iluminare interior
- 15A Ventilator încălzitor (față)
- Climatizare 15A
- 15A Ventilator încălzitor (față)
- 10A Sistem management motor (nr. 2)
- Airbag 10A
- Sistem management motor (nr. 1)
- 10A Demaror
- Brichetă 15A
- 15A Perdele
- Oglinzi 15A
- 20A Ștergător parbriz față
- 10A Semnalizatoare
- 15A pompă combustibil
- 10A Ștergător spate
- Bord 10A
- Sistem antiblocare roți (ABS) 10A

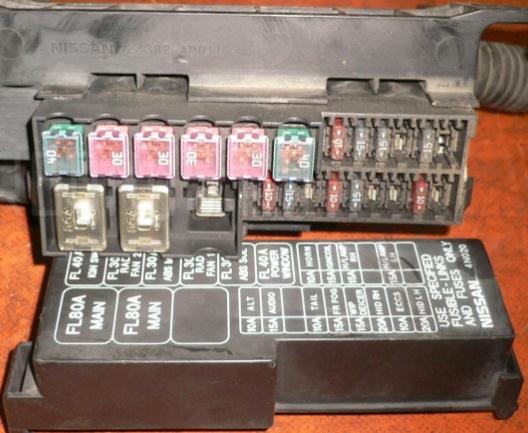

Compartiment motor
Întrerupătoare automate
Relee
Descrierea actuală a circuitului va fi tipărită pe capac.
C25
Habitaclu
Tip 1

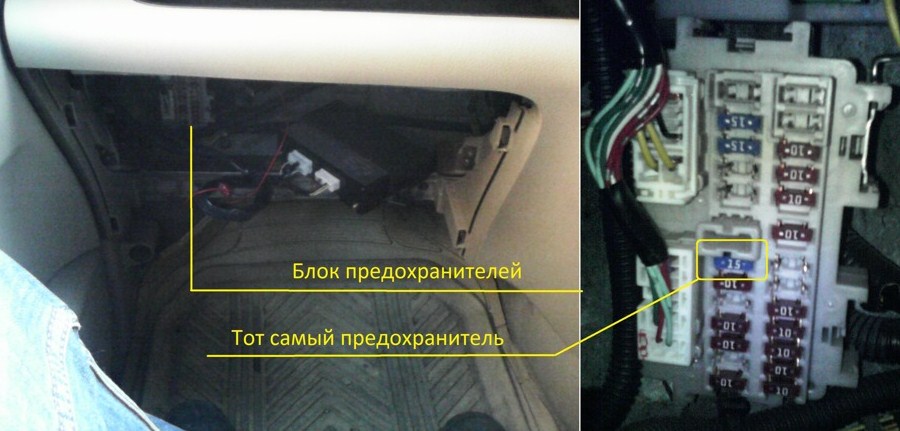

Desenul arată siguranța brichetei.
Descriere
Rând stânga:
- Ventilator încălzitor 15A
- Ventilator încălzitor 15A
- Brichetă 15A
- 10A Acționare electrică oglinzi, sistem audio
- 10A Dispozitive suplimentare
- 10A Lunetă încălzită
- 10A Panou control climatizare
Rând dreapta:
- 10A Dispozitive suplimentare
- 10A Iluminare interior
- 10A Semnale de oprire
- 10A Semnalizatoare
- 15A Dispozitive electrice suplimentare
- 10 A
- 10A Aprindere
- 10A Servodirecție
- Bord 10A
- Sistem airbag 10A
- 10A Geamuri electrice

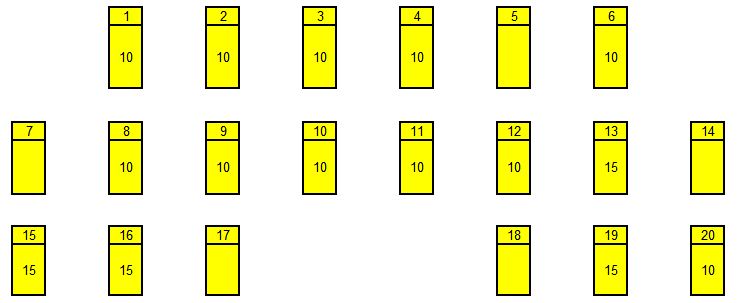

Tip 2
Descriere
- Ceas, climatizare, control de la distanță al încuietorilor ușilor
- Sistem airbag
- Bord
- Comutator combinat
- Lipsă
- Oglinzi încălzite
- Lipsă
- Senzor ploaie, centuri de siguranță, geamuri electrice, conexiune diagnostic, blocare compartimente temporale
- Instrument bord
- Iluminare unghiulară, iluminare interior
- Lumini de frână, lumină de stop pentru ESP, Sistem antiblocare roți (ABS)
- Control unitate 4WD
- Faruri suplimentare
- Cheie inteligentă (lipsă)
- Control climatizare
- Motor încălzire
- Lipsă
- Brichetă
- Prize electrice
- Control oglindă, alimentare audio (alimentator cu mufă)
Compartiment motor

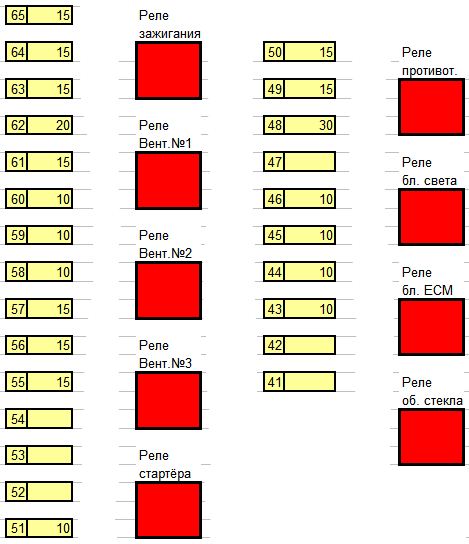

Bloc IPDM
Se află sub canal și conține toate releele principale.
Descriere
- 41 Lipsă
- 42 Lipsă
- 43 Far înalt dreapta
- 44 Faruri de întâlnire stânga
- 45 Dimensiuni spate, iluminare plăcuță
- 46 Dimensiuni față
- 47 Lipsă
- 48 Ștergător parbriz față
- 49 Faruri de întâlnire stânga
- 50 Faruri de întâlnire dreapta
- 51 Climatizare
- 52 Lipsă
- 53 Lipsă
- 54 Disparut
- 55 Lunetă încălzită și oglinzi
- 56 În paralel cu 55
- 57 Pompă combustibil
- 58 Demaror
- 59 Control 4WD
- 60 lumini de marșarier
- 61 Alimentare corp clapetă
- Alimentare 62 ECM
- 63 Alimentare senzori de oxigen
- 64 injectoare putere
- 65 Proiectoare de ceață

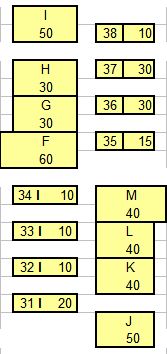

Cutia de siguranțe
Descriere
31. Scaune încălzite
32. Turbină (diesel) – lipsă
33. Releu lumină de zi
34. Claxon (bobină excitare generator)
35. Alimentare audio (fixă)
36. RTS (diesel) – lipsă
37. RTS (diesel) – lipsă
38. Control transmisie automată – lipsă
I. ESP, Sistem antiblocare roți (ABS)
H. ESP, ASB
G. Spălător faruri
F. ESP
M, Ventilator dreapta
L. Comutator aprindere
K. Ventilator stânga
J. Geamuri electrice, închidere centralizată, trapă
