Toyota FJ Cruiser (2006-2017) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Toyota FJ Cruiser (2006–2017), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și dispunerea fiecărei siguranțe.
Schema siguranțelor și releelor – Toyota FJ Cruiser
Se referă la vehiculele produse în anii:
2006, 2007.
Compartiment motor

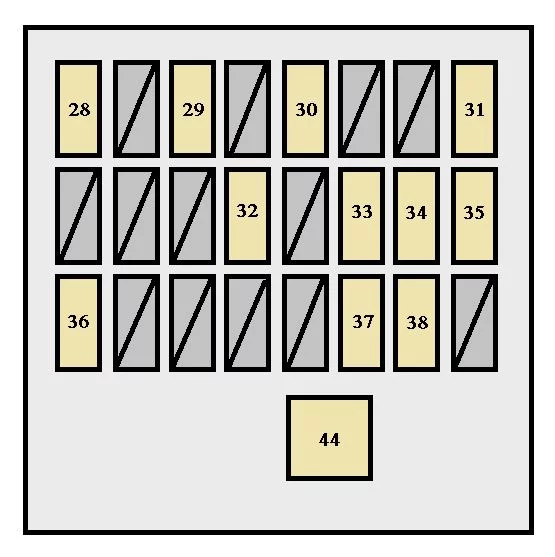

Panou instrumente

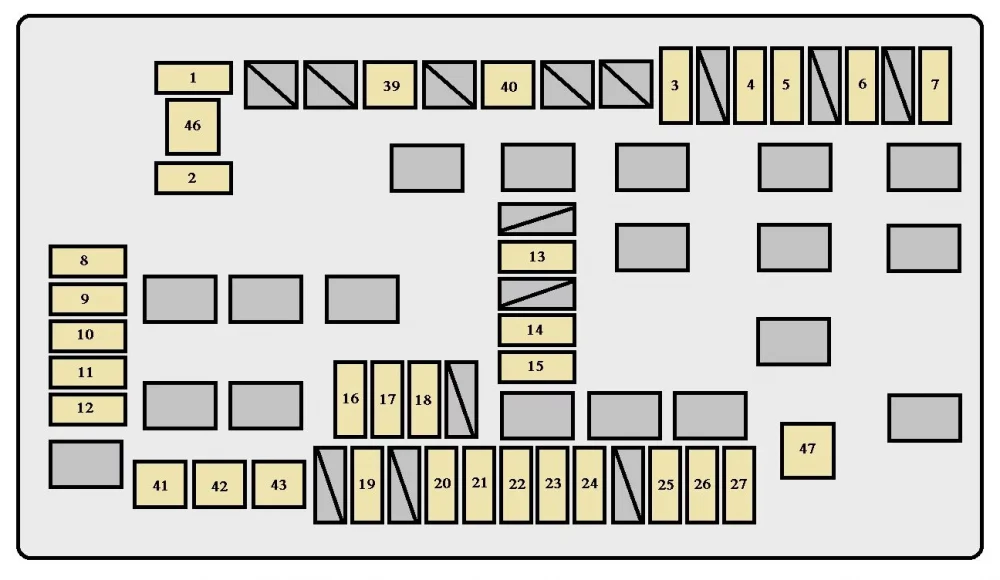

Compartiment motor
Siguranțe (tip A)
| Număr | Amperaj [A] | Descriere |
| 1 | 10 | Siguranță de rezervă |
| 2 | 15 | Siguranță de rezervă |
| 3 | 15 | Lumini remorcă |
| 4 | 15 | Far de teren |
| 5 | 10 | Lumini de stop, lumină de stop înaltă, Sistem antiblocare roți (ABS), sistem control tracțiune, sistem activ control tracțiune, sistem stabilitate vehicul, sistem „AUTO LSD”, sistem injecție multipoint/sequențial, sistem blocare cutie |
| 6 | 15 | Faruri de întâlnire |
| 7 | 7,5 | Sistem diagnosticare bord |
| 8 | 10 | Far dreapta (lumini de întâlnire) (vehicule cu lumini de zi), far dreapta (vehicule fără lumini de zi) |
| 9 | 10 | Far stânga (lumini de întâlnire) (vehicule cu lumini de zi), far stânga (vehicule fără lumini de zi) |
| 10 | 10 | Far dreapta (far de drum) |
| 11 | 10 | Far stânga (far de drum) |
| 12 | 10 | Sistem injecție multipoint/sequențial |
| 13 | 7,5 | Sistem lumini de zi |
| 14 | 30 | Dezghețător lunetă spate |
| 15 | 7,5 | Sistem injecție multipoint/sequențial |
| 16 | 10 | Iluminare interioară, iluminare portbagaj, ceas, contor accesorii, contor și manometru |
| 17 | 20 | Sistem audio |
| 18 | 10 | Sistem climatizare, sistem comunicare multiplex, sistem airbag SRS, sistem clasificare pasageri față |
| 19 | 7,5 | Sistem de încărcare |
| 20 | 10 | Claxon |
| 21 | 15 | Sistem de injecție multipunct/secuențial |
| 22 | 15 | Semnalizator direcție, semnalizatoare de urgență |
| 23 | 10 | Sistem de injecție multipunct/secuențial, sistem electronic de control al clapetei |
| 24 | 20 | Siguranță „EFI NO.2”, sistem de injecție multipunct/secuențial |
| 25 | 20 | Sistem închidere uși, sistem de comunicare multiplex |
| 26 | 15 | Convertor remorcă |
| 27 | 20 | Sistem audio |
| 28 | 10 | Sistem de injecție multipunct/secuențial, sistem antiblocare, sistem de stabilitate al vehiculului, sistem de control al tracțiunii, sistem activ de control al tracțiunii, sistem airbag SRS, sistem de clasificare pasageri anteriori |
| 29 | 7,5 | Contor și indicator |
| 30 | 30 | Ștergător și spălător parbriz |
| 31 | 20 | Tracțiune integrală, sistem blocare diferențial spate |
| 32 | 15 | Priză de alimentare |
| 33 | 15 | Ștergător și spălător lunetă spate, sistem de comunicare multiplex |
| 34 | 10 | Sistem antiblocare, sistem de stabilitate al vehiculului, sistem de control al tracțiunii, sistem activ de control al tracțiunii, sistem „AUTO LSD”, sistem de injecție multipunct/secuențial, cruise control, sistem blocare uși spate, sistem blocare cutie, sistem de comunicare multiplex |
| 35 | 15 | Semnalizator direcție, sistem climatizare, sistem de încărcare, întrerupător anulare pornire ambreiaj, sistem antiblocare, sistem de control al tracțiunii, sistem activ de control al tracțiunii, sistem de stabilitate al vehiculului, sistem „AUTO LSD”, lumini marșarier, asistență parcare intuitivă, sistem blocare diferențial spate, priză de alimentare, indicator accesorii, contor și indicator |
| 36 | 7,5 | Sistem pornire, întrerupător anulare pornire ambreiaj, priză de alimentare |
| 37 | 10 | Lumini spate, iluminare plăcuță, lumini de parcare, control iluminare bord, iluminare |
| 38 | 7,5 | Sistem blocare cutie, oglinzi retrovizoare exterioare, sistem audio, priză electrică, ceas, indicator accesorii, sistem de comunicare multiplex |
Siguranțe (tip B)
| Număr | Amperaj [A] | Descriere |
| 39 | 50 | Siguranțe “ACC”, “ECU-IG”, “IG1”, “PR WSH”, “FR WIP-WSH”, “4WD/DIFF” și “STA” |
| 40 | 50 | “CODA”, “USCITA PWR”, “POTENZA” |
| 41 | 40 | Sistem antiblocare roți (ABS), sistem de stabilitate al vehiculului, sistem de control al tracțiunii, sistem activ de control al tracțiunii, sistem “AUTO LSD” |
| 42 | 30 | Siguranțe “IGN” și “GAUGE”, sistem de injecție multipunct/secuențial, sistem de aprindere |
| 43 | 30 | Sistem antiblocare roți (ABS), sistem de stabilitate al vehiculului, sistem de control al tracțiunii, sistem activ de control al tracțiunii, sistem “AUTO LSD” |
| 44 | 30 | Geamuri electrice |
| 45 | 80 | Priză de alimentare |
Siguranțe (tip C)
| Număr | Amperaj [A] | Descriere |
| 46 | 120 | Siguranțe “AM1”, “AC 115V”, “DEFOG”, “DEFOG NO.2”, “STOP”, “OBD”, “J/B”, “CODA DA TRAINO”, “AUX LP” și “OFFROAD LP” |
| 47 | 60 | Sistem climatizare |
Schema cutiei de siguranțe și relee – Toyota FJ Cruiser
Se referă la vehiculele produse în anii:
2008, 2009.

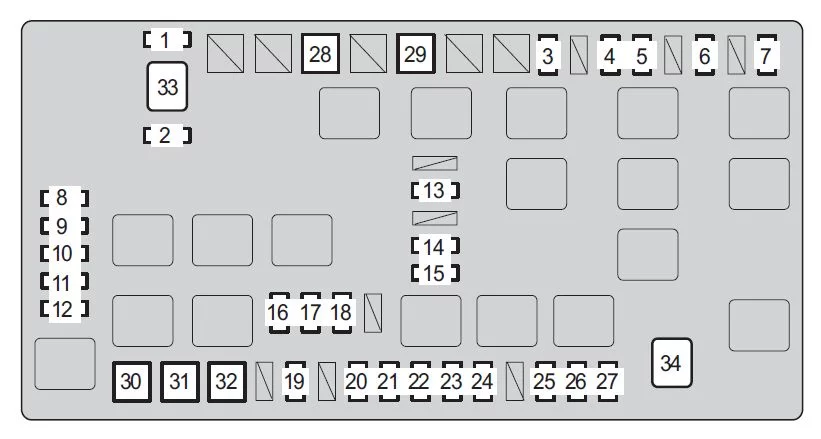

Compartiment motor (tip A)
Compartiment motor (tip B) – dacă este prezent
| Număr | Amperaj [A] | Descriere |
| 1 | 10 | Siguranță de rezervă |
| 2 | 15 | Siguranță de rezervă |
| 3 | 15 | Lumini remorcă |
| 4 | 15 | Far de teren |
| 5 | 10 | Lumini de stop, lumină de stop înaltă, Sistem antiblocare roți (ABS), sistem control tracțiune, sistem activ control tracțiune, sistem control stabilitate vehicul, sistem „AUTO LSD”, sistem injecție combustibil multipoint/secuențial, sistem blocare cutie |
| 6 | 15 | Faruri de întâlnire |
| 7 | 7,5 | Sistem diagnosticare la bord |
| 8 | 10 | Far dreapta (lumini de întâlnire)*1 |
| Far dreapta*2 | ||
| 9 | 10 | Far stânga (lumini de întâlnire)*1 |
| Far stânga*2 | ||
| 10 | 10 | Far dreapta (far de drum) |
| 11 | 10 | Far stânga (far de drum) |
| 12 | 10 | Sistem injecție combustibil multipoint/secuențial |
| 13 | 7,5 | Sistem lumini de zi |
| 14 | 30 | Dezghețător lunetă spate |
| 15 | 7,5 | Sistem injecție combustibil multipoint/secuențial |
| 16 | 10 | Iluminare interioară, iluminare portbagaj, ceas, contor accesorii, contor și manometru |
| 17 | 20 | Sistem audio |
| 18 | 10 | Sistem de climatizare, sistem de comunicare multiplex, sistem airbag SRS, sistem de clasificare pasageri față |
| 19 | 7,5 | Sistem de încărcare |
| 20 | 10 | Claxon |
| 21 | 15 | Sistem de injecție combustibil multipoint/secuențial |
| 22 | 15 | Semnalizatoare, avarii |
| 23 | 10 | Sistem de injecție combustibil multipoint/secuențial, sistem electronic de control al accelerației |
| 24 | 20 | Siguranță „EFI NO.2”, sistem de injecție combustibil multipoint/secuențial |
| 25 | 20 | Sistem închidere uși, sistem de comunicare multiplex |
| 26 | 15 | Convertor remorcă |
| 27 | 20 | Sistem audio |
| 28 | 50 | ACC, ECU-IG, IG1, RR WSH, FR WIP-WSH, 4WD/DIFF și STA |
| 29 | 50 | CODA, USCITA PWR, PUTERE |
| 30 | 40 | Sistem antiblocare roți (ABS), sistem control stabilitate vehicul, sistem control tracțiune, sistem activ control tracțiune, sistem AUTO LSD |
| 31 | 30 | IGN și GAUGE, sistem de injecție combustibil multipoint/secuențial, sistem de pornire |
| 32 | 30 | Sistem antiblocare roți (ABS), sistem control stabilitate vehicul, sistem control tracțiune, sistem activ control tracțiune, sistem AUTO LSD |
| 33 | 120 | AM1, AC 115V, DEFOG, DEFOG NO.2, STOP, OBD, J/B, REMORCĂ, AUX LP și OFFROAD LP |
| 34 | 60 | Sistem de climatizare |
| 35 | 80 | La punctul de alimentare |
| *1: Vehicule cu lumini de zi
*2: Vehicule fără lumini de zi |
||
Sub bord
| Număr | Amperaj [A] | Descriere |
| 1 | 10 | Sistem de injecție combustibil multipunct/secuențial, sistem antiblocare roți (ABS), sistem control stabilitate vehicul, sistem control tracțiune, sistem activ control tracțiune, sistem AUTO LSD, sistem airbag SRS, sistem clasificare pasageri față |
| 2 | 7,5 | Contor și indicator |
| 3 | 30 | Ștergător/Ștergătoare parbriz și spălător parbriz |
| 4 | 20 | Tracțiune integrală, blocare diferențial spate |
| 5 | 15 | La punctul de alimentare |
| 6 | 15 | Ștergător și spălător lunetă spate, sistem comunicare multiplex |
| 7 | 10 | Sistem antiblocare roți (ABS), sistem control stabilitate vehicul, sistem control tracțiune, sistem activ control tracțiune, sistem AUTO LSD, sistem injecție combustibil multipunct/secuențial, cruise control, sistem blocare uși spate, sistem blocare cutie, sistem comunicare multiplex |
| 8 | 15 | Semnalizator/Semnalizatoare, sistem climatizare, sistem încărcare, întrerupător anulare pornire ambreiaj, sistem antiblocare roți (ABS), sistem control tracțiune, sistem activ control tracțiune, sistem control stabilitate vehicul, sistem AUTO LSD, lumini marșarier, asistență parcare intuitivă, sistem blocare diferențial spate, punct de alimentare, indicator accesorii, contor și manometru |
| 9 | 7,5 | Sistem pornire, întrerupător anulare pornire ambreiaj, punct de alimentare |
| 10 | 10 | Lumini spate, iluminare plăcuță înmatriculare, lumini de parcare, control iluminare bord, iluminare |
| 11 | 7,5 | Sistem blocare cutie, oglinzi retrovizoare exterioare, sistem audio, priză electrică, ceas, indicator accesorii, sistem comunicare multiplex |
| 12 | 30 | Geamuri electrice |
Schema cutiei de siguranțe și releelor – Toyota FJ Cruiser
Se referă la vehiculele produse în anii:
2010.

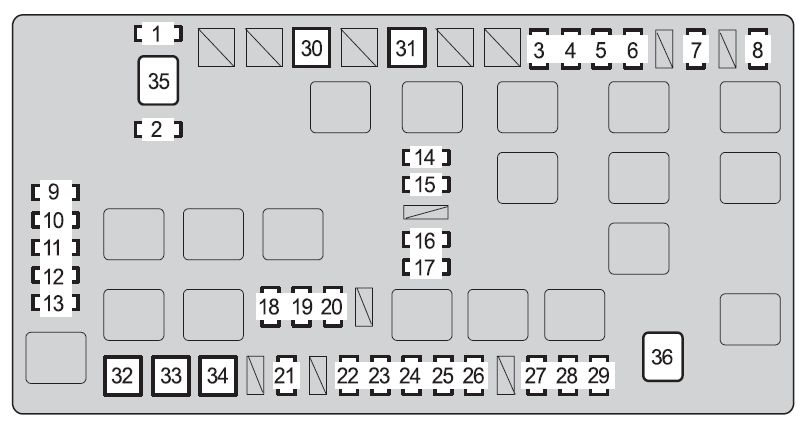

Compartiment motor (tip A)
Compartiment motor (tip B) – dacă este prezent
| Număr | Amperaj [A] | Descriere |
| 1 | 10 | Siguranță de rezervă |
| 2 | 15 | Siguranță de rezervă |
| 3 | 15 | Lumini remorcă |
| 4 | 15 | Far off-road |
| 5 | 10 | Lumini de stop, lumină de stop înaltă, Sistem antiblocare roți (ABS), sistem control tracțiune, sistem activ control tracțiune, sistem stabilitate vehicul, sistem „AUTO LSD”, sistem injecție combustibil multipoint/secuențial, sistem blocare cutie |
| 6 | 15 | Faruri de întâlnire |
| 7 | 7,5 | Sistem diagnosticare la bord |
| 8 | 10 | Far dreapta (faruri de întâlnire)*1 |
| Far dreapta*2 | ||
| 9 | 10 | Far stânga (faruri de întâlnire)*1 |
| Far stânga*2 | ||
| 10 | 10 | Far dreapta (faruri de drum) |
| 11 | 10 | Far stânga (faruri de drum) |
| 12 | 10 | Sistem injecție combustibil multipoint/secuențial |
| 13 | 7,5 | Sistem lumini de zi |
| 14 | 10 | Sistem injecție combustibil multipoint/secuențial |
| 15 | 7,5 | Sistem lumini de zi |
| 16 | 30 | Dezghețator lunetă spate |
| 17 | 7,5 | Sistem injecție combustibil multipoint/secuențial |
| 18 | 10 | Iluminare interioară, iluminare personală, lumină comutator motor, ceas, contor accesorii, contor și indicator |
| 19 | 20 | Sistem audio |
| 20 | 10 | Sistem climatizare, sistem de comunicare multiplex, sistem airbag SRS, sistem de clasificare pasageri față |
| 21 | 7,5 | Sistem de încărcare |
| 22 | 10 | Claxon |
| 23 | 15 | Sistem de injecție combustibil multipunct/secuențial |
| 24 | 15 | Semnalizatoare, lumini de avarie |
| 25 | 10 | Sistem de injecție combustibil multipunct/secuențial, sistem electronic de control al clapetei |
| 26 | 20 | Siguranță „EFI NO.2”, sistem de injecție combustibil multipunct/secuențial |
| 27 | 20 | Sistem închidere uși, sistem de comunicare multiplex |
| 28 | 15 | Convertor remorcă |
| 29 | 20 | Sistem audio |
| 30 | 50 | ACC, ECU-IG, IG1, RR WSH, FR WIP-WSH, 4WD/DIFF și STA |
| 31 | 50 | CODA, USCITA PWR, PUTERE |
| 32 | 40 | Sistem antiblocare roți (ABS), sistem control stabilitate vehicul, sistem control tracțiune, sistem activ control tracțiune, sistem AUTO LSD |
| 33 | 30 | IGN și GAUGE, sistem de injecție combustibil multipunct/secuențial, sistem de pornire |
| 34 | 30 | Sistem antiblocare roți (ABS), sistem control stabilitate vehicul, sistem control tracțiune, sistem activ control tracțiune, sistem AUTO LSD |
| 35 | 120 | AM1, AC 115V, DEFOG, DEFOG NO.2, STOP, OBD, J/B, REMORCĂ, AUX LP și OFFROAD LP |
| 36 | 60 | Sistem climatizare |
| 37 | 80 | La punctul de alimentare |
| *1: Vehicule cu lumini de zi *2: Vehicule fără lumini de zi | ||

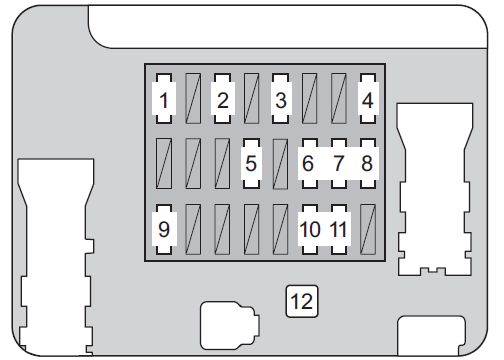

Sub bord
| Număr | Amperaj [A] | Descriere |
| 1 | 10 | Sistem de injecție combustibil multipunct/secuențial, sistem antiblocare roți (ABS), sistem control stabilitate vehicul, sistem control tracțiune, sistem activ control tracțiune, sistem AUTO LSD, sistem airbag SRS, sistem clasificare pasageri anteriori |
| 2 | 7,5 | Contor și indicator |
| 3 | 30 | Ștergător/Ștergătoare parbriz și spălător parbriz |
| 4 | 20 | Tracțiune integrală, blocare diferențial spate |
| 5 | 15 | La punctul de alimentare |
| 6 | 15 | Ștergător și spălător lunetă spate, sistem comunicare multiplex |
| 7 | 10 | Sistem antiblocare roți (ABS), sistem control stabilitate vehicul, sistem control tracțiune, sistem activ control tracțiune, sistem AUTO LSD, sistem injecție combustibil multipunct/secuențial, cruise control, sistem blocare uși spate, sistem blocare cutie de viteze, sistem comunicare multiplex |
| 8 | 15 | Semnalizator/Semnalizatoare, sistem climatizare, sistem încărcare, întrerupător anulare pornire ambreiaj, sistem antiblocare roți (ABS), sistem control tracțiune, sistem activ control tracțiune, sistem control stabilitate vehicul, sistem AUTO LSD, lumini marșarier, asistență parcare intuitivă, sistem blocare diferențial spate, punct de alimentare, indicator accesorii, contor și manometru |
| 9 | 7,5 | Sistem pornire, întrerupător anulare pornire ambreiaj, punct de alimentare |
| 10 | 10 | Lumini spate, iluminare plăcuță înmatriculare, lumini de parcare, control iluminare bord, iluminare |
| 11 | 7,5 | Sistem blocare cutie de viteze, oglinzi retrovizoare exterioare, sistem audio, priză electrică, ceas, indicator accesorii, sistem comunicare multiplex |
| 12 | 30 | Geamuri electrice |
Schema cutiei de siguranțe și relee – Toyota FJ Cruiser
Se referă la vehiculele produse în anii:
2011, 2012.
Compartiment motor (tip A)
Compartiment motor (tip B) – dacă este prezent
| Număr | Amperaj [A] | Descriere |
| 1 | 10 | Siguranță de rezervă |
| 2 | 15 | Siguranță de rezervă |
| 3 | 15 | Lumini remorcă |
| 4 | 10 | Niciun circuit |
| 5 | 15 | Far off-road |
| 6 | 10 | Lumini de stop, lumină de stop înaltă, Sistem antiblocare roți (ABS), sistem de control al tracțiunii, sistem activ de control al tracțiunii, sistem de stabilitate al vehiculului, sistem „AUTO LSD”, sistem de injecție multipoint/secuențială de combustibil, sistem de blocare a cutiei de viteze |
| 7 | 20 | Niciun circuit |
| 8 | 15 | Faruri de întâlnire |
| 9 | 30 | Niciun circuit |
| 10 | 7,5 | Sistem de diagnosticare la bord |
| 11 | 10 | Far dreapta (lumini de întâlnire)*1 |
| Far dreapta*2 | ||
| 12 | 10 | Far stânga (lumini de întâlnire)*1 |
| Far stânga*2 | ||
| 13 | 10 | Far dreapta (far de drum)*1 |
| 14 | 10 | Far stânga (far de drum)*1 |
| 15 | 10 | Sistem de injecție multipoint/secuențială de combustibil |
| 16 | 7,5 | Sistem de injecție multipoint/secuențială de combustibil |
| 17 | 7,5 | Sistem de lumini de zi |
| 18 | 30 | Dezghețător lunetă spate |
| 19 | 7,5 | Sistem de injecție multipoint/secuențială de combustibil |
| 20 | 10 | Iluminare interioară, iluminare personală, lumină întrerupător motor, ceas, contor accesorii, contor și indicator |
| 21 | 20 | Sistem audio |
| 22 | 10 | Sistem de climatizare, sistem de comunicare multiplex, sistem airbag SRS, sistem de clasificare a pasagerilor anteriori |
| 23 | 7,5 | Sistem de încărcare |
| 24 | 10 | Niciun circuit |
| 25 | 10 | Claxon |
| 26 | 15 | Sistem de injecție multipoint/secuențială de combustibil |
| 27 | 15 | Semnalizator, semnalizatoare de urgență |
| 28 | 10 | Sistem de injecție multipoint/secuențială de combustibil, sistem electronic de control al clapetei |
| 29 | 20 | Siguranță „EFI NO.2”, sistem de injecție multipoint/secuențială de combustibil |
| 30 | 30 | Niciun circuit |
| 31 | 20 | Sistem de închidere a ușilor, sistem de comunicare multiplex |
| 32 | 15 | Convertizor de remorcă |
| 33 | 20 | Sistem audio |
| 34 | 50 | Niciun circuit |
| 35 | 50 | ACC, ECU-IG, IG1, RR WSH, FR WIP-WSH, 4WD/DIFF și STA |
| 36 | 50 | CODA, USCITA PWR, PUTERE |
| 37 | 40 | Sistem antiblocare roți (ABS), sistem de control al stabilității vehiculului, sistem de control al tracțiunii, sistem activ de control al tracțiunii, sistem AUTO LSD |
| 38 | 30 | IGN și GAUGE, sistem de injecție multipoint/secuențială de combustibil, sistem de pornire |
| 39 | 30 | Sistem antiblocare roți (ABS), sistem de control al stabilității vehiculului, sistem de control al tracțiunii, sistem activ de control al tracțiunii, sistem AUTO LSD |
| 40 | 120 | AM1, AC 115V, DEFOG, DEFOG NO.2, STOP, OBD, J/B, REMORCĂ, AUX LP și OFFROAD LP |
| 41 | 60 | Sistem de climatizare |
| 42 | 80 | La punctul de alimentare |
| *1: Vehicule cu lumini de zi
*2: Vehicule fără lumini de zi |
||
Sub bord
| Număr | Amperaj [A] | Descriere |
| 1 | 10 | Sistem de injecție multipunct/secuențială de combustibil, sistem antiblocare roți (ABS), sistem de control al stabilității vehiculului, sistem de control al tracțiunii, sistem activ de control al tracțiunii, sistem AUTO LSD, sistem airbag SRS, sistem de clasificare a pasagerilor față |
| 2 | 7,5 | Contor și indicator |
| 3 | 30 | Ștergător/Ștergătoare parbriz și spălător parbriz |
| 4 | 20 | Tracțiune integrală, blocare diferențial spate |
| 5 | 15 | Punct de alimentare |
| 6 | 15 | Ștergător și spălător lunetă spate, sistem de comunicație multiplex |
| 7 | 10 | Sistem antiblocare roți (ABS), sistem de control al stabilității vehiculului, sistem de control al tracțiunii, sistem activ de control al tracțiunii, sistem AUTO LSD, sistem de injecție multipunct/secuențială de combustibil, cruise control, sistem de blocare a ușilor spate, sistem de blocare a cutiei de viteze, sistem de comunicație multiplex |
| 8 | 15 | Semnalizator/Semnalizatoare, sistem de climatizare, sistem de încărcare, întrerupător de anulare a pornirii ambreiajului, sistem antiblocare roți (ABS), sistem de control al tracțiunii, sistem activ de control al tracțiunii, sistem de control al stabilității vehiculului, sistem AUTO LSD, lumini de marșarier, asistență la parcare intuitivă, sistem de blocare diferențial spate, punct de alimentare, indicator accesorii, contor și manometru |
| 9 | 7,5 | Sistem de pornire, întrerupător de anulare a pornirii ambreiajului, punct de alimentare |
| 10 | 10 | Lumini spate, iluminare plăcuță înmatriculare, lumini de poziție, control iluminare bord, iluminare |
| 11 | 7,5 | Sistem de blocare a cutiei de viteze, oglinzi retrovizoare exterioare, sistem audio, priză electrică, ceas, indicator accesorii, sistem de comunicație multiplex |
| 12 | 30 | Geamuri electrice |
Schema cutiei de siguranțe și relee – Toyota FJ Cruiser
Se referă la vehiculele produse în anii:
2013, 2014, 2015, 2016, 2017.
Compartiment motor (tip A)
Compartiment motor (tip B) – dacă este prezent
| Număr | Amperaj [A] | Descriere |
| 1 | 10 | Siguranță de rezervă |
| 2 | 15 | Siguranță de rezervă |
| 3 | 15 | Lumini remorcă |
| 4 | 10 | Niciun circuit |
| 5 | 15 | Far off-road |
| 6 | 10 | Lumini de stop;
Lumină de stop înaltă; Sistem antiblocare roți (ABS); Sistem control tracțiune; Sistem activ control tracțiune; Sistem control stabilitate vehicul; Sistem “AUTO LSD”; Sistem de injecție multipoint/sequențial de injecție multipoint; Sistem blocare cutie. |
| 7 | 15 | Faruri de întâlnire |
| 8 | 7,5 | Sistem diagnosticare la bord |
| 9 | 10 | Far dreapta (lumini de întâlnire) |
| 10 | 10 | Far stânga (lumini de întâlnire) |
| 11 | 10 | Far dreapta (far de drum) |
| 12 | 10 | Far stânga (far de drum) |
| 13 | 10 | Sistem de injecție multipoint/sequențial de injecție multipoint |
| 14 | 7,5 | Sistem de injecție multipoint/sequențial de injecție multipoint |
| 15 | 7,5 | Sistem lumini de zi |
| 16 | 30 | Dezghețător lunetă spate |
| 17 | 7,5 | Sistem de injecție multipoint/sequențial de injecție multipoint |
| 18 | 10 | Iluminare interioară;
Iluminare personală; Lampă comutator motor; Ceas; Contor accesorii; Contor și indicator. |
| 19 | 20 | Sistem audio |
| 20 | 10 | Sistem climatizare;
Sistem de comunicare multiplex; Sistem airbag SRS; Sistem de clasificare a pasagerilor anteriori. |
| 21 | 7,5 | Sistem de încărcare |
| 22 | 10 | Sistem AI |
| 23 | 10 | Claxon |
| 24 | 15 | Sistem de injecție multipunct/injecție multipunct secvențială |
| 25 | 15 | Semnalizatoare;
Luminile de avarie. |
| 26 | 10 | Sistem de injecție multipunct/injecție multipunct secvențială;
Sistem electronic de control al clapetei. |
| 27 | 20 | Siguranță “EFI NO.2”;
Sistem de injecție multipunct/injecție multipunct secvențială |
| 28 | 20 | Sistem de închidere a ușilor;
Sistem de comunicare multiplex. |
| 29 | 15 | Convertor remorcă |
| 30 | 20 | Sistem audio |
| 31 | 50 | Sistem AI |
| 32 | 50 | ACC, ECU-IG, IG1, RR WSH, FR WIP-WSH, 4WD/DIFF și STA |
| 33 | 50 | CODA, USCITA PWR, PUTERE |
| 34 | 40 | Sistem antiblocare roți (ABS);
Sistem de control al stabilității vehiculului; Sistem de control al tracțiunii; Sistem activ de control al tracțiunii; Sistem AUTO LSD. |
| 35 | 30 | IGN și GAUGE, sistem de injecție multipunct/injecție multipunct secvențială;
Sistem de pornire. |
| 36 | 30 | Sistem antiblocare roți (ABS);
Sistem de control al stabilității vehiculului; Sistem de control al tracțiunii; Sistem activ de control al tracțiunii; Sistem AUTO LSD. |
| 37 | 120 | AM1, AC 115V, DEFOG, DEFOG NO.2, STOP, OBD, J/B, REMORCĂ, AUX LP și OFFROAD LP |
| 38 | 60 | Sistem climatizare |
| 39 | 80 | Priză de alimentare |
| *1: Vehicule cu lumini de zi
*2: Vehicule fără lumini de zi |
||
Sub bord
| Număr | Amperaj [A] | Descriere |
| 1 | 10 | Sistem de injecție multipoint/sequențială de injecție multipoint, sistem antiblocare roți (ABS), sistem de control al stabilității vehiculului, sistem de control al tracțiunii, sistem activ de control al tracțiunii, sistem AUTO LSD, sistem airbag SRS, sistem de clasificare a pasagerilor anteriori |
| 2 | 7,5 | Contor și indicator |
| 3 | 30 | Ștergător/Ștergătoare parbriz și spălător parbriz |
| 4 | 20 | Tracțiune integrală, blocare diferențial spate |
| 5 | 15 | Priză de alimentare |
| 6 | 15 | Ștergător și spălător lunetă spate, sistem de comunicare multiplex |
| 7 | 10 | Sistem antiblocare roți (ABS), sistem de control al stabilității vehiculului, sistem de control al tracțiunii, sistem activ de control al tracțiunii, sistem AUTO LSD, sistem de injecție multipoint/sequențială de injecție multipoint, cruise control, sistem de blocare a ușilor spate, sistem de blocare a cutiei de viteze, sistem de comunicare multiplex |
| 8 | 15 | Semnalizator/Semnalizatoare, sistem climatizare, sistem de încărcare, întrerupător de anulare a pornirii ambreiajului, sistem antiblocare roți (ABS), sistem de control al tracțiunii, sistem activ de control al tracțiunii, sistem de control al stabilității vehiculului, sistem AUTO LSD, lumini de mers înapoi, asistență la parcare intuitivă, sistem de blocare diferențial spate, priză de alimentare, indicator accesorii, contor și manometru |
| 9 | 7,5 | Sistem de pornire, întrerupător de anulare a pornirii ambreiajului, priză de alimentare |
| 10 | 10 | Lumini spate, iluminare plăcuță înmatriculare, lumini de poziție, control iluminare bord, iluminare |
| 11 | 7,5 | Sistem de blocare a cutiei de viteze, oglinzi retrovizoare exterioare, sistem audio, priză electrică, ceas, indicator accesorii, sistem de comunicare multiplex |
| 12 | 30 | Geamuri electrice |
