Nissan Frontier (1997-2014) – cutia de siguranțe

Andrei Popescu

În acest articol, vei găsi diagramele cutiei de siguranțe a Nissan Frontier (1997–2014), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).

Nissan Frontier (1997-2004) – schema cutiei de siguranțe

Anul producției: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.

Siguranță brichetă (priză de alimentare) în Nissan Frontier (1997-2004) este siguranța 23 în cutia de siguranțe.

Cutia de siguranțe din compartiment pasageri

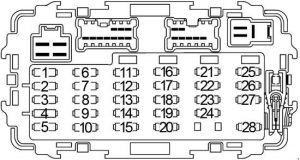

Cutia de siguranțe din compartiment pasageri
Nissan Frontier – schema cutiei de siguranțe – compartiment pasageri
Nr
 Amp [A]
 Descriere
1 15 Releu pompă combustibil
2 7.5 Comutator urgență
3 10 Injectoare
4 –  –
5 10 Comutator frână ASCD (comutator frână cu bloc cutie);

Releu siguranță vehicul;

SECU;

Unitate control ASCD;

Modul avertizare acustică;

Releu dezumidificator lunetă spate;

Temporizator dezumidificator lunetă spate;

Sistem avertizare presiune scăzută pneuri;

Unitate control lumini de zi;

Modul control menținere accelerație

( KA24DE + cutie automată).
6 20 Motor ștergător față;

Motor spălător parbriz față;

Control aer;

Comutator ștergător față.
7 7.5 Modul control motor (ECM);

Unitate control lumini de zi.
8 10 Sistem antiblocare roți (ABS);

Comutator presiune.
9 10 Modul senzor diagnostic airbag
10 10 Sistem antiblocare roți (ABS)
11 10 Contor kilometraj combinat;

Releu blocare ambreiaj;

Comutator 4WD;

Comutator lumină rezervă;

Comutator poziție neutră transfer;

Convertor CAN;

Senzor unghi volan;

Busolă și termometru;

Interfață date.
12 10 Comutator poziție parcare și neutră;

Modul control cutie (TCM),
13 10 Modul control motor (ECM);

Electrovalvă EGRC;

Supapă control evacuare absorbant sistem EVAP;

Supapă bypass supapă închidere vid;

Electrovalvă control supapă bypass compresor supraalimentare.
14 15 Senzor oxigen încălzit
15 10 Supapă IACV-AAC;.

Senzor poziție clapetă.
16 –  –
17 10 Comutator de urgență
18 10 Audio;

Comutator oglindă ușă.
19 15 Motor ventilator
20 7.5 Sistem avertizare presiune scăzută pneuri;

SECU.
21 –  –
22 20 Versiune 4 uși:

comutator  lumini de stop
15 Versiune 2 uși:

comutator  lumini de stop
23 15 Brichetă
24 15 Motor ventilator
25 20 Releu dezumidificator lunetă spate
26 7.5 Interfață date;

Lampă hartă;

Iluminare interioară;

Sistem avertizare presiune scăzută pneuri
27 10 Modul control motor (ECM);

Releu ECM,
28 7.5 Contor kilometraj combinat;

Comutator cheie;

Bec indicator siguranță;

SECU;

Modul control transmisie (TCM).

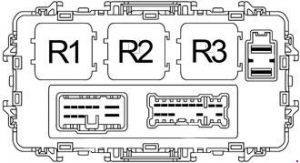

Cutia de siguranțe din compartiment pasageri - 2
Nissan Frontier – schema cutiei de siguranțe – compartiment pasageri
Nr
 Releu
R1 Accesoriu
R2 Ventilator
R3 Aprindere

Cutia de siguranțe din compartiment motor

Nissan Frontier – schema cutiei de siguranțe – compartiment motor
Nr
 Amp [A]
 Descriere
29 7.5 Releu climatizare;

Modul control lumini de zi.
30 –  –
31 20 VG33E, VG33ER:

Alimentator auxiliar
32 15 Releu claxon
33 20 VG33E, VG33ER:

Amplificator audio
34 –  –
35 7.5 Releu climatizare
36 7.5 Generator
37 15 Far dreapta;

Comutator iluminare;

Modul control lumini de zi;

Releu lampă siguranță vehicul.
38 15 Far stânga;

Comutator iluminare;

Modul control lumini de zi;

Releu lampă siguranță vehicul;

Indicator faruri de drum.
39 15 Comutator iluminare

(lumini de poziție, lampă număr)
40 15 VG33E, VG33ER:

Releu faruri față proiectoare de ceață
41 15 ’99 -’04:

Audio
10 ’97 -’98:

Audio
42 20 Presofuzie față
43 –  –
44 –  –
ZA 80 KA24DE:

Generator;

Releu auxiliar

(siguranță: “18”, “20”, “23”);

Releu aprindere

(siguranță: “2”, “5”, “6”, “8”, “10”, “11”), “12”, “15”);

Releu ventilator (siguranță: “19”, “24”);

Siguranță: “F”, “G”, “17”, “22”, “25”, “26”, “27”, “28”, “31”, “32”, “33”, “35”, “36”
120 VG33E, VG33ER:

Generator;

Siguranță: “F”, “G”, “J”, “31”, “32”, “33”, “35”, “36”.
b –  –
do 40 KA24DE:

Sistem antiblocare roți (ABS)
Leggere  Nissan Vanette (1999-2005) – cutia de siguranțe
30 VG33E, VG33ER:

Sistem antiblocare roți (ABS)
re 40 Sistem antiblocare roți (ABS)
mi 40 Cheie aprindere
fa 30 KA24DE:

SECU;

Releu geamuri electrice.
40 VG33E, VG33ER:

SECU;

Releu geamuri electrice.
sol – KA24DE:  –
20 VG33E, VG33ER:

Alimentator auxiliar
H. –  –
jot – KA24DE:  –
80 VG33E, VG33ER:

Releu accesorii (siguranță: “18”, “20”, “23”);

Releu aprindere (siguranță: “2”, “5”, “6”, “8”, “10”, “11”), “12”, “15”);

Releu ventilator (siguranță: “19”, “24”);

Siguranță: “31”, “32”, “33”, “35”, “36”.
Releu
R1 VG33E, VG33ER:

Far față proiectoare de ceață
R2 VG33E, VG33ER:

Lampă siguranță vehicul
KA24DE:

Climatizare
R3 VG33E, VG33ER:

Climatizare
KA24DE:

Claxon
R4 VG33E, VG33ER:

Claxon
KA24DE:

Blocare ambreiaj (cutie manuală)
KA24DE:

Parcare și neutru (cutie automată)
R5 VG33E, VG33ER:

Blocare ambreiaj (cutie manuală)
VG33E, VG33ER:

Poziție parcare / neutru (cutie automată)
KA24DE:

Lampă siguranță vehicul

Schema cutiei de siguranțe și relee – Nissan Frontier

Se referă la vehiculele produse în anii:

2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

Cutia de siguranțe în habitaclu

Panoul cu siguranțe se află în spatele capacului din compartimentul portbagajului. Deschide compartimentul portbagajului și trage capacul cutiei de siguranțe pentru a-l îndepărta.

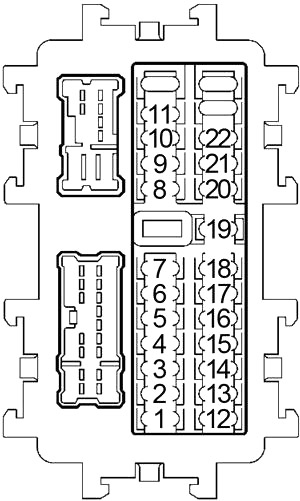

Cutia de siguranțe în habitaclu

Spate

Cutia de siguranțe în habitaclu - 2

Număr Amperi [A] Descriere
Număr Amperi [A] Descriere
1 10 BCM (modul control caroserie), ECM (modul control motor)
2 –  –
3 10 Unitate control blocare diferențial, comutator mod blocare diferențial
4 10 Audio, BCM (modul control caroserie), tuner radio satelit
5 20 2010-2014: Priză alimentare
15 2004-2009: Priză alimentare consolă
6 10 Comutator control la distanță oglinzi exterioare
7 15 2004-2009: Priză alimentare față superioară
8 10 Control aer față, releu motor ventilator față
9 –  –
10 –  –
11 –  –
Număr Amperi [A] Descriere
12 10 Comutator frână ASCD, releu scaun încălzit, conector link date, comutator lumină de stop, sistem sonar, sistem control automat transmisie, audio
13 10 Unitate senzor diagnostic sistem airbag, unitate control sistem clasificare pasageri
14 10 Indicator combinat, oglindă retrovizoare automată anti-orbire
15 10 Comutator combinat
16 10 Releu scaun încălzit
17 15 Amplificator audio, tuner radio satelit
18 10 BCM (modul control caroserie), releu lumini încărcare, lampă față compartiment/mapă, iluminare încuietoare aprindere, lampă compartiment în rândul 2, sistem control frâne, tracțiune integrală
19 10 Oglindă retrovizoare automată anti-orbire, indicator combinat, conector link date, unitate control blocare diferențial, control aer față, sistem monitorizare presiune pneuri
20 10 Releu lumină de stop, comutator lumină de stop
21 10 Senzor unghi direcție, unitate control transfer, BCM (modul control caroserie), lampă interior, sistem închidere electrică, NVIS, sistem siguranță vehicul
22 10 Grup transmisie automată
Relee
R1  –
R2 Accesoriu


Cutia de siguranțe din compartiment motor №1

Îndepărtează capacul cutiei de siguranțe apăsând cârligul și ridicând capacul.

Leggere  Nissan Altima (1998-2018) – cutia de siguranțe
Schema 2004-2010

Cutia de siguranțe din compartiment motor №1

Număr Amperi [A] Descriere
Număr Amperi [A] Descriere
32 10 Releu remorcă remorcă 2
33 –  –
34 10 Far dreapta (înalt)
35 10 Far stânga (înalt)
36 10 Faruri față combinate
37 10 Faruri spate combinate, lumini număr înmatriculare, iluminare întrerupătoare, releu remorcă remorcă 1
38 10 Releu lumină marșarier (cutie automată), releu remorcă remorcă 2
39 30 Releu ștergător față
40 15 Far stânga (jos), releu lumină zi 2
41 15 Far dreapta (jos)
42 10 Releu climatizare
43 15 Releu oglindă încălzită
44 –  –
45 10 Releu lumină zi 1
46 15 Releu dezumidificator lunetă spate
47 15 Releu dezumidificator lunetă spate
48 15 Releu pompă combustibil
Număr Amperi [A] Descriere
49 10 Grupul transmisiei automate, întrerupător blocare ambreiaj, întrerupător anulare blocare, releu anulare blocare ambreiaj 2
50 10 Sistem antiblocare roți (ABS), senzor unghi de direcție
51 10 Releu lumină marșarier (transmisie automată), întrerupător lumină marșarier (transmisie manuală)
52 20 Releu motor control clapetă
53 20 Modul control motor (ECM), releu ECM, amplificator antenă NATS
54 10 Senzor debit aer, senzor oxigen încălzit
55 15 Injectoare
56 20 Faruri față proiectoare de ceață
Releu
R1 Dezumidificator lunetă spate
R2 Modul control motor (ECM)
R3 Faruri de întâlnire
R4 Far față proiectoare de ceață
R5 Demaror
R6 Oglindă încălzită
R7 Ventilator răcire (înalt)
R8 Ventilator răcire (jos)
R9 Aprindere
Schema 2010-2014

Cutia de siguranțe din compartiment motor №1 - 2

Număr Amperi [A] Descriere
Număr Amperi [A] Descriere
32 10 Remorcă
33 –  –
34 10 Far dreapta (sus), sistem iluminare automat, sistem siguranță vehicul
35 10 Far stânga (sus), sistem iluminare automat, sistem siguranță vehicul
36 10 Faruri față combinate
37 10 Faruri spate combinate, lumini număr înmatriculare, iluminare butoane
38 10 Releu lumină marșarier (cutie automată), remorcă
39 30 Releu ștergător parbriz față
40 15 Far stânga (jos), releu lumină zi 2, sistem iluminare automat, sistem siguranță vehicul
41 15 Far dreapta (jos), sistem iluminare automat, sistem siguranță vehicul
42 10 Releu climatizare
43 15 Releu încălzire oglindă
44 –  –
45 10 Releu lumină zi 1
46 15 Releu dezumidificator lunetă spate
Număr Amperi [A] Descriere
47 15 Releu de dezumidificator al lunetei spate
48 15 Releu al pompei combustibil
49 10 Grup transmisie automată, întrerupător blocare ambreiaj, întrerupător anulare blocare, releu anulare blocare ambreiaj 2
50 10 Sistem antiblocare roți (ABS)
51 10 Releu lumină marșarier (transmisie automată), întrerupător lumină marșarier (transmisie manuală), sistem sonar, audio
52 20 Releu motor control clapetă
53 20 Modul control motor (ECM), releu ECM, NVIS
54 15 Senzor debit aer, senzor oxigen încălzit
55 15 Injectoare
56 20 Faruri față proiectoare ceață
57 –  –
Releu
R1 Dezumidificator lunetă spate
R2 Ventilator răcire (jos)
R3 Ventilator răcire (sus)
R4 Aprindere


Cutia de siguranțe din compartiment motor №2

Îndepărtează capacul cutiei de siguranțe apăsând cârligul și ridicând capacul.

Leggere  Nissan Altima (5. generație) – specificațiile becurilor

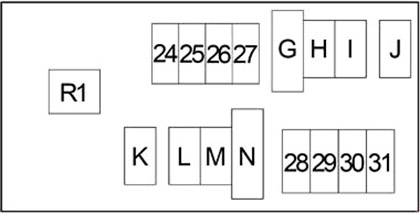

Cutia de siguranțe din compartiment motor №2

Număr Amperi [A] Descriere
Număr Amperi [A] Descriere
24 15 Releu motor ventilator față
25 10 Comutator cheie
26 20 Priză alimentare față jos
27 15 Releu motor ventilator față
28 –  –
29 20 Audio
30 15 Generator, releu claxon
31 –  –
g 50 BCM (modul control caroserie), întrerupător automat 2
Număr Amperi [A] Descriere
h 30 Frână electrică (remorcă)
i 40 Releu ventilator răcire, releu oglindă încălzită
J 40 Comutator aprindere, releu de deblocare transfer 1 și releu 2
K –  –
L 30 2006-2014: Sistem antiblocare roți (ABS)
40 2004-2005: Sistem antiblocare roți (ABS)
m 30 Releu remorcă
n 40 2006-2014: Sistem antiblocare roți (ABS)
30 2004-2005: Sistem antiblocare roți (ABS)
Releu
R1 Claxon



Cutia de relee din compartiment motor

Se află lângă cutia de siguranțe.

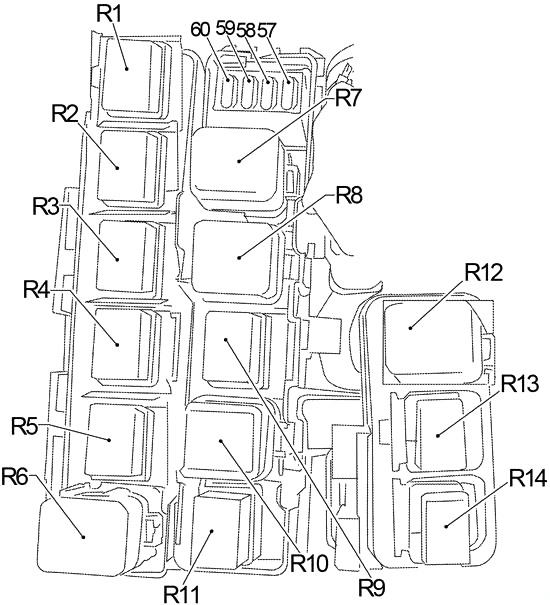

Cutia de relee din compartiment motor

Număr Amperi [A] Descriere
Număr Amperi [A] Descriere
57 10 Releu de deconectare a transmisiei 1 și releu 2, modul control transmisie
58 10 Comutator cutie pentru 4 roți, modul control transmisie
59 – 2006-2014: –
60 15 2006-2014: BCM (modul control caroserie), remorcă
Releu
R1 2006-2014: Semnalizator dreapta remorcă
R2 Releu de deconectare a transmisiei 2 (cu tracțiune integrală)
R3 Releu lumină de zi 2
R4 Lumină de stop (cu control coborâre și asistență la pornire în rampă)
2006-2014: Releu de anulare a blocării ambreiaj 1
Număr Amperi [A] Descriere
R5 Releu lumină de zi 1
R6 Lumină de rezervă (cu cutie automată)
2006-2014: Releu de deblocare a ambreiajului 2
R7 Motor ventilator față
R8 Schimbare de viteză joasă (cu tracțiune integrală)
R9 Releu de deconectare a transferului 1 (cu tracțiune integrală)
R10 Schimbare de viteză înaltă (cu tracțiune integrală)
R11 2006-2014: Semnalizator stânga remorcă
2004-2005: Releu de deblocare a ambreiajului 2
R12 2006-2014: Lumină mers înapoi (cu transmisie manuală)
R13 2006-2014: Releu remorcă 1
R14 2006-2014: Releu remorcă 2



Bloc siguranțe al conexiunii

Se află pe clema bateriei.

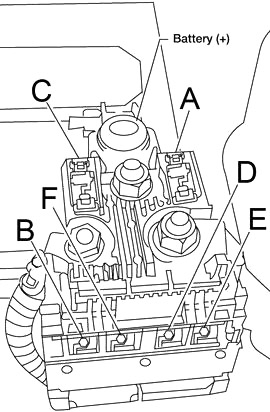

Cutia de relee din compartiment motor - 2

Număr Amperi [A] Descriere
A 140 Generator, siguranță: “D”, “E”, “F”
b 60 Releu accesorii (2004- (Siguranțe: “4”, “5”, “6”, “7”)), Siguranțe: “17”, “18”, “19”, “20”, “21”, “22”
C 80 2004: Releu aprindere (Siguranțe: “38”, “48”, “49”, “50”, “51”, “54”, “55”), Siguranțe: “46”, “47”, “52”, “53”
80 2013: Siguranță: “52”, “53”
D 80 Releu superior al farurilor (siguranțe: “34”, “35”), releu faruri de întâlnire (siguranțe: “40”, “41”), releu proiectoare de ceață față (siguranțe: “56”), releu lumină spate (siguranțe: “36”, “37”), Siguranță: “32”, “39”, “42”, “43”, “45”
E 100 Releu înalt ventilator răcire, releu jos ventilator răcire, releu oglindă încălzită, siguranță: “24”, “25”, “26”, “27”, “G”, “H”, “I”
F 80 Siguranță: “J”, “L”, “M”, “N”, “29”, “30”

Post correlati:

  1. Nissan Juke (2011-2017) – cutia de siguranțe
  2. Nissan Leaf (2011-2017) – cutia de siguranțe
  3. Nissan Altima (1998-2018) – cutia de siguranțe
  4. Nissan Primera P12 (2001-2007) – cutia de siguranțe
  5. Nissan Teana (J32) (2008-2014) – cutia de siguranțe
  6. Nissan Laurel C35 – cutia de siguranțe
  7. Nissan Sentra (1990-2012) – cutia de siguranțe
  8. Nissan Almera N15 (1995-2000) – cutia de siguranțe
Andrei Popescu

Andrei Popescu

Mă numesc Andrei Popescu și sunt fondatorul site-ului sigurante-auto.com. De mulți ani mă ocup de electronica auto, cu o pasiune specială pentru diagnosticarea și întreținerea sistemelor electrice ale vehiculelor. Am creat acest site pentru a oferi un instrument simplu și complet tuturor celor care caută scheme clare și de încredere ale cutiilor de siguranțe pentru mașina lor. Obiectivul meu este să te ajut să economisești timp, să eviți greșelile și să rezolvi problemele electrice rapid și eficient.
