Nissan X-Trail (2014-2018) – cutia de siguranțe
Nissan X-Trail (2014-2018) – schema cutiei de siguranțe
Anul producției: 2014, 2015, 2016, 2017, 2018.
Siguranță brichetă (priză de alimentare) în Nissan X-Trail (2014-2018) este siguranța 19 în cutia de siguranțe.
Panoul cutiei de siguranțe al bordului (J / B)
| Număr | Amperi [A] | Descriere |
| 1 | 15 | Luminiță semnalizare, lumină de urgență (modul control caroserie (BCM)) |
| 2 | 5 | Modul control 4WD |
| 3 | 20 | Închidere centralizată (modul control caroserie (BCM)) |
| 4 | 15 | Far ștergător spate (modul control caroserie (BCM)) |
| 5 | 20 | Închidere centralizată (modul control caroserie (BCM)) |
| 6 | 10 | Modul control 4WD, conector legătură date, modul control frână electrică de parcare |
| 7 | 10 | Modul control caroserie (BCM) |
| 8 | 5 | Comutator blocare ambreiaj |
| 9 | 5 | Amplificator antenă NATS |
| 10 | 10 | Comutator lumini de stop, modul control caroserie (BCM) |
| 11 | 20 | Unitate audio |
| 12 | 10 | Subwoofer (conector opțional 8) |
| 13 | 10 | Instrument combinat |
| 14 | 5 | Modul control caroserie (BCM), comutator anulare senzor, modul control sirenă |
| 15 | 20 | Unitate audio, modul control Navi, modul control monitor ambiental |
| 16 | 20 | Unitate audio, modul control Navi, modul control monitor ambiental |
| 17 | 15 | Motor ventilator, A / C Amp., Tranzistor putere (auto A / C) |
| 18 | 10 | Gol |
| 19 | 20 | Brichetă |
| 20 | 10 | A / C Amp., A / C Auto Amp., Comutator poziție pedală frână, Control climatizare, Comutator telecomandă oglindă laterală, Comutator lumină de stop (R9M) |
| 21 | 10 | Actuator și modul control Sistem antiblocare roți (ABS) |
| 22 | 10 | Oglindă exterioară (partea șoferului), oglindă exterioară (partea pasagerului) |
| 23 | 15 | Condensator (dezumidificator lunetă spate) |
| 24 | 15 | Condensator (dezumidificator lunetă spate) |
| 25 | 20 | Releu iluminare interioară (modul control caroserie (BCM)), conector opțional 8 |
| 26 | 5 | Unitate audio, modul control Navi, control unghi faruri |
| 27 | 15 | Ventilator, climatizare, releu bypass pentru repornire motor |
| 28 | 15 | Comutator scaun față încălzit stânga, comutator scaun față încălzit dreapta |
| 29 | 15 | Convertor DC / DC (releu aprindere – siguranță nr. 54, 55, 56, 57) |
| 30 | 10 | Modul control sonar, senzor unghi direcție, comutator lumini de stop, modul control 4WD, modul control EPS, conector legătură date, unitate audio, modul control Navi, modul control monitor ambiental, modul control frână de parcare electrică, modul control șasiu, oglindă retrovizoare interioară auto anti-faruri de drum, conector opțional (8), comutator combinat (cablu spirală), releu încălzitor combustibil, senzor distanță, cameră față, releu PTC-1, releu PTC-2, releu PTC-3, releu aprindere (cu funcție Sistem Stop / Start) |
| 31 | 5 | Instrument combinat, LED 1 (cu sistem Stop / Start) |
| 32 | 10 | Modul senzor diagnosticare sistem airbag |
| 33 | 15 | Comutator combinat, modul control pompă |
| Releu | ||
| R1 | Aprindere | |
| R2 | Ventilator | |
| R3 | Dezumidificator lunetă spate | |
| R4 | Accesoriu | |
Panoul cutiei de siguranțe de pe bord (cu sistem Stop / Start)
| Număr | Amperi [A] | Descriere |
| 54 | 10 | Senzor unghi de viraj |
| 55 | 10 | LED 2 |
| 56 | 10 | Modul control monitor ambiental, senzor de distanță, modul cameră față, unitate audio |
| 57 | 10 | Modul control motor, modul control cutie, comutator gamă cutie, IPDM E / R (modul inteligent distribuție energie în compartiment motor), comutator poziție neutră, senzor viteză principal, senzor viteză auxiliar, senzor viteză intrare, comutator gamă cutie, comutator lumină marșarier |
| 58 | – | – |
| 59 | 10 | A / C |
| 60 | 10 | Actuator și modul control Sistem antiblocare roți (ABS) |
| 61 | – | – |
| 62 | – | – |
| 63 | 20 | Unitate audio, modul control Navi, modul control monitor ambiental |
| 64 | – | – |
| Releu | ||
| R1 | Accesoriu | |
| R2 | Aprindere | |
J / B nr. 2
| Număr | Amperi [A] | Descriere |
| 74 | 10 | Releu al pompei de ulei electrică |
| 75 | 10 | Modul control al cutiei |
| 76 | – | – |

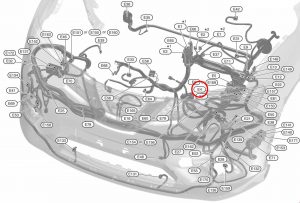

Cutia de siguranțe în compartiment motor (E4)
Motor QR
Motor MR
Motor R9M
| Număr | Amperi [A] | Descriere |
| 41 | 15 | Releu Claxon 1 |
| 42 | 30 | R9M: releu PTC 2 |
| 43 | 30 | R9M: releu PTC 3 |
| 44 | 30 | R9M: releu PTC 1 |
| 45 | 30 | Controler frână electrică de parcare |
| 46 | 30 | Conector opțional 9 |
| 47 | 15 | Releu Claxon 2 |
| 48 | 30 | Controler frână electrică de parcare |
| a | 50 | Modul control ESP |
| 50 | R9M: Releu ridicare geam, întrerupător principal geam, grup motor trapă, grup motor jaluzea parasolar, releu geam electric, întrerupător suport lombar, întrerupător suport lombar, întrerupător principal geam, întrerupător scaun (partea șoferului), întrerupător scaun (partea pasagerului) | |
| b | 30 | Actuator și modul control Sistem antiblocare roți (ABS) |
| c | 50 | Modul control ESP |
| 30 | R9M: Releu ventilator răcire 2 | |
| d | 30 | Releu ștergător far |
| 50 | R9M: Modul control ESP | |
| e | 30 | Modul control automat uși spate |
| 50 | R9M: Modul control ESP | |
| K. | 40 | Actuator și modul control Sistem antiblocare roți (ABS) |
| 30 | R9M: Releu ventilator răcire 2 | |
| L | 30 | Releu control demaror, bloc cutia de siguranțe (J / B), releu aprindere |
| M | 50 | Releu geam electric, întrerupător principal geam, grup motor trapă, grup motor stor parasolar, releu geam electric, întrerupător suport lombar, întrerupător suport lombar, întrerupător principal geam, întrerupător scaun (partea șoferului), întrerupător scaun (partea pasagerului) |
| 40 | R9M: Actuator și modul control Sistem antiblocare roți (ABS) | |
| Releu | ||
| R1 | Releu Claxon | |
Cutia de siguranțe în compartiment motor (F116)
Motor QR
Motor MR
Motor R9M
| Număr | Amperi [A] | Descriere |
| 49 | 10 | Modul control al cutiei de viteze |
| 50 | 10 | Releu ventilator răcire 4, Releu ventilator răcire 5 |
| 51 | 10 | Releu pompă combustibil presiune înaltă |
| 20 | R9M: Releu încălzitor combustibil | |
| 52 | 10 | Releu principal |
| 53 | 15 | Releu principal |
| T | 30 | Modul control automat uși spate |
| P. | 40 | Releu ventilator răcire 1 |
| 50 | R9M: Modul control încălzitor | |
| Q | 40 | IPDM E / R |
| R | 30 | Modul control motor (releu motor control clapetă accelerație) |
| S | 30 | Releu spălător faruri |
| Relee | ||
| R1 | Control demaror | |
| R2 | Releu bypass pentru repornire motor | |
| R3 | Releu încălzitor combustibil | |

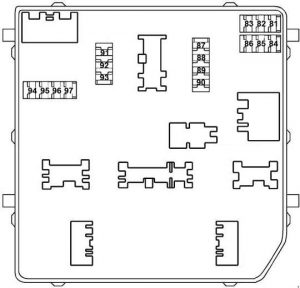

Cutia de siguranțe în compartiment motor (IPDM E / R)
| Număr | Amperi [A] | Descriere |
| 81 | 10 | Modul control motor |
| 82 | 15 | Modul control motor |
| 83 | 15 | Releu motor control supapă fluture, modul control motor, electrovalvă reglare cantitate vapori combustibil EVAP, senzor debit masic aer, condensator, bobină de aprindere nr. 1 (cu tranzistor de putere), bobină de aprindere nr. 2 (cu tranzistor de putere), bobină de aprindere nr. 3 (cu tranzistor de putere), bobină de aprindere nr. 4 (cu tranzistor de putere), releu injector combustibil, electrovalvă control distribuție supape evacuare, electrovalvă control distribuție supape admisie, releu pompă combustibil înaltă presiune, injector combustibil nr. 1, injector combustibil nr. 2, IPDM E / R (modul inteligent distribuție energie în compartiment motor), injector combustibil nr. 3, injector combustibil nr. 4, actuator debit combustibil, senzor raport aer-combustibil (A / F), electrovalvă control supapă bypass lichid răcire motor, încălzitor combustibil și senzor nivel apă în combustibil |
| 84 | 10 | Modul control motor, electrovalvă control distribuție supape evacuare, electrovalvă intermediară control distribuție supape admisie, electrovalvă control distribuție supape admisie, supapă control colector admisie canal control |
| 85 | 15 | Senzor raport aer-combustibil (A / F) 1, senzor oxigen încălzit 2, electrovalvă suprasarcină turbocompresor, modul control motor, modul control încălzitor |
| 86 | 15 | Injector combustibil nr. 1, injector combustibil nr. 2, injector combustibil nr. 3, injector combustibil nr. 4, condensator, bobină de aprindere nr. 1 (cu tranzistor de putere), bobină de aprindere nr. 2 (cu tranzistor de putere), bobină de aprindere nr. 3 (cu tranzistor de putere), bobină de aprindere nr. 4 (cu tranzistor de putere), IPDM E / R (modul inteligent distribuție energie în compartiment motor), siguranță nr. Q (releu ventilator răcire 1 (motor ventilator răcire 2, ventilator răcire) Releu 2, rezistor (R9M)) |
| 87 | 15 | Releu climatizare (compresor) |
| 88 | – | – |
| 89 | – | – |
| 90 | 30 | Releu ștergător față (motor ștergător față) |
| 91 | 20 | Releu pompă combustibil (modul control motor, grup control pompă combustibil, grup senzor nivel combustibil, pompă combustibil) |
| 92 | – | – |
| 93 | 10 | Modul control motor, modul control cutie, întrerupător gamă cutie, IPDM E / R (modul inteligent distribuție energie în compartiment motor), întrerupător poziție neutră, senzor viteză principal, senzor viteză auxiliar, senzor viteză intrare, întrerupător poziție marșarier / neutru, siguranță nr. 57 (cu sistem Stop / Start) |
| 94 | – | – |
| 95 | 5 | Blocare direcție |
| 96 | 10 | Releu repornire motor |
| 97 | 10 | Compresor, lumină față combinată RH, lumină față combinată LH, întrerupător gamă cutie, întrerupător poziție neutră, întrerupător lumină marșarier, întrerupător poziție marșarier / neutru |
Motor QR

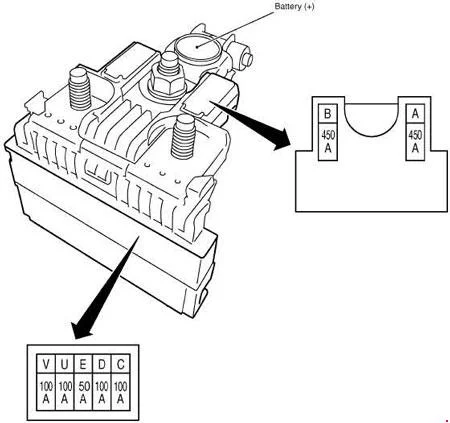

Motor MR

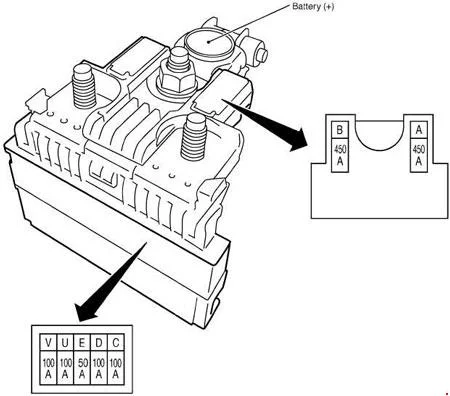

Motor R9M
| Număr | Amperi [A] | Descriere |
| a | 450 | Alternator, demaror (QR, MR), releu de ocolire pentru repornirea motorului, siguranță nr. F (ESP) |
| b | 100 | Alternator, demaror, releu de ocolire pentru repornirea motorului, siguranță nr. F (ESP) |
| 450 | Alternator, demaror, releu de ocolire pentru repornirea motorului, siguranță nr. F (ESP) | |
| c | 100 | MR, R9M: bloc siguranțe (J / B) – (releu accesorii, BCM, siguranță nr. 7, 25), releu ventilator (siguranță nr. 17, 27) |
| d | 80 | IPDM E / R |
| 100 | IPDM E / R, modul control termoplunger (R9M) | |
| e | 100 | QR: bloc siguranțe (J / B) – (releu accesorii, BCM, siguranță nr. 7, 25), releu ventilator (siguranță nr. 17, 27) |
| 50 | bloc siguranțe (F116) | |
| U | 100 | bloc siguranțe (F116), releu aprindere |
| V | 100 | ESP |

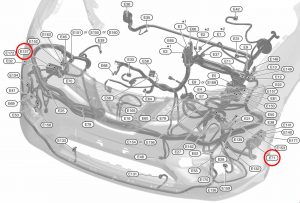

Siguranțe suplimentare
E71
E137
| Număr | Amperi [A] | Descriere |
| N | 30 | Convertor DC / DC, bloc siguranțe (J / B) nr. 63 – (unitate audio, modul control Navi, modul control monitor ambiental) Cu sistem Stop / Start: convertor DC / DC – bloc siguranțe (J / B) – (Releu accesorii, siguranță nr. 20, 59, 60 |
| O | 30 | Convertor DC / DC, bloc siguranțe (J / B nr. 2) nr. 74 (releu pompa ulei electrică), 75 (modul control cutie) |
| W | 50 | Modul control Thermoplunger (R9M) |
| X | 50 | Modul control Thermoplunger (R9M) |
Cutia de relee
