Dodge Durango (2011-2022) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Dodge Durango (2011–2022), vei obține informații despre poziția panourilor de siguranțe din interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).
Schema siguranțelor și releelor – Dodge Durango
Se referă la vehiculele noi din anii:
2011, 2012, 2013.

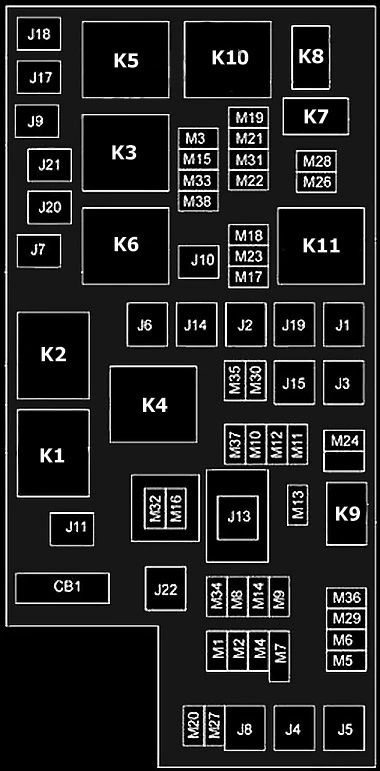

Modul control integrat alimentare
Descrierea fiecărei siguranțe și componente poate fi imprimată pe capacul interior, altfel numărul fantei fiecărei siguranțe este tipărit pe capacul interior.
| Fantașă | Siguranță cartuș | Mini siguranță | Descriere |
|---|---|---|---|
| Fantașă | Siguranță cartuș | Mini siguranță | Descriere |
| J01 | 40 A verde | Suspensie pneumatică | |
| J02 | 30 Amp roz | Modul actuator portbagaj spate | |
| J03 | 30 Amp roz | Remorcă | |
| J04 | 25 Amp natural | Nod ușă partea șoferului | |
| J05 | 25 Amp natural | Nod ușă partea pasagerului | |
| J06 | 40 A verde | Pompă sistem antiblocare roți/sistem control stabilitate | |
| J07 | 30 Amp roz | Electrovalvă sistem antiblocare roți/sistem control stabilitate | |
| J08 | 40 A verde | Scaun electric | |
| J09 | 30 Amp roz | Frână electrică | |
| J10 | 30 Amp roz | Contact releu ștergător faruri | |
| J11 | 30 Amp roz | Modul control sistem transmisie | |
| J12 | 30 Amp roz | Spălător lunetă spate | |
| J13 | 60 A galben | Prelevare după oprirea aprinderii principale (IOD) | |
| J14 | 20 A albastru | Faruri remorcă/Lumini parcare | |
| J15 | 40 A verde | Ventilator față/ventilator habitaclu | |
| J17 | 40 A verde | Electromagnet demaror | |
| J18 | 20 A albastru | Modul control sistem transmisie/Curent transmisie modul control sistem transmisie | |
| J19 | 60 A galben | Motor ventilator radiator sus/jos motor ventilator radiator | |
| J20 | 30 Amp roz | Ștergător față | |
| J21 | 20 A albastru | Control ștergător față/spate | |
| J22 | 25 Amp natural | Modul trapă | |
| M1 | 15 A albastru | Lumină de stop | |
| M2 | 20 A galben | Diferențial electronic cu alunecare limitată/suspensie pneumatică | |
| M3 | 20 A galben | Releu de deblocare/dRL portbagaj ridicabil | |
| M5 | 25 Amp natural | Invertor 115 V AC | |
| M6 | 20 A galben | Senzor ploaie/brichetă | |
| M7 | 20 A galben | Priză alimentare nr. 2 (comutabilă) | |
| M8 | 20 A galben | Scaun față încălzit și volan |
| Fanta | Siguranță cartuș | Mini siguranță | Descriere |
|---|---|---|---|
| M9 | 20 A galben | Scaune încălzite spate | |
| M10 | 15 A albastru | Video/mecanism universal pentru deschiderea ușilor garajului | |
| M11 | 10 A roșu | Încălzire, ventilație și climatizare (sistem control climatic) | |
| M12 | 30 A verde | Radio/amplificator | |
| M13 | 20 A galben | Cluster instrumente | |
| M14 | 20 A galben | Cameră marșarier | |
| M15 | 20 A galben | Modul(e) scaune alimentate/control adaptiv viteză/cruise control/audio telematică/releu lumini de zi/modul suspensie pneumatică/set de semnalizatoare | |
| M16 | 10 A roșu | Controler dispozitive de reținere pasageri | |
| M18 | 15 A albastru | Lumină de stop (2012, 2013) | |
| M19 | 25 Amp Natural | Dezactivare automată 1 și 2 | |
| M20 | 15 A albastru | Cluster instrumente | |
| M21 | 20 A galben | Dezactivare automată 3 | |
| M22 | 10 A roșu | Claxon (jos/sus) — dreapta | |
| M23 | 10 A roșu | Claxon (jos/sus) — stânga | |
| M24 | 25 Amp Natural | Ștergător spate | |
| M25 | 20 A galben | Ieșire motor pompă combustibil/pompă ridicare motorină (doar export) | |
| M26 | 10 A roșu | Bancă întrerupătoare ușă partea șoferului | |
| M27 | 10 A roșu | Întrerupător aprindere/modul control wireless/modul acces fără cheie | |
| M28 | 15 A albastru | Controler sistem transmisie/controler cutie | |
| M29 | 10 A roșu | Monitor presiune pneuri | |
| M30 | 15 A albastru | Conector diagnostic J1962 | |
| M31 | 20 A galben | Lumini rezervă | |
| M32 | 10 A roșu | Controler dispozitive de reținere pasageri | |
| M33 | 10 A roșu | Controler sistem transmisie/controler cutie | |
| M34 | 10 A roșu | Modul asistență parcare/modul sistem climatizare/senzor infraroșu/modul busolă | |
| M35 | 15 A albastru | Lumini poziție spate stânga | |
| M36 | 20 A galben | Priză alimentare | |
| M37 | 10 A roșu | Sistem antiblocare frâne/modul sistem control stabilitate/senzor întrerupător lumină stop | |
| M38 | 25 Amp Natural | Toate încuietorile și deblocare uși |
Schema cutiei de siguranțe și relee – Dodge Durango
Se referă la vehiculele noi din anii:
2014.
Centru de distribuție a energiei
Descrierea fiecărei siguranțe și componente poate fi imprimată pe capacul interior, altfel numărul cavității fiecărei siguranțe este imprimat pe capacul interior.
| Cavitate | Siguranță cartuș | Micro siguranță | Descriere |
|---|---|---|---|
| Cavitate | Siguranță cartuș | Micro siguranță | Descriere |
| F03 | 60 A galben | Ventilator radiator | |
| F05 | 40 A verde | Compresor suspensie pneumatică — dacă este prezent | |
| F06 | 40 A verde | Pompă sistem antiblocare roți / control electronic stabilitate | |
| F07 | 40 A verde | Electromagnet demaror | |
| F08 | 40 A verde | Senzori emisii (doar motor Diesel) | |
| F09 | 40 A verde | Încălzitor motorină (doar motor Diesel) | |
| F10 | 40 A verde | Controler caroserie / iluminare exterioară #2 | |
| F11 | 30 Amp Roz | Frână electrică pentru remorcă — în funcție de echipare | |
| F12 | 40 A verde | Controler caroserie #3 / Iluminare interioară | |
| F13 | 40 A verde | Ventilator față motor | |
| F14 | 40 A verde | Controler caroserie #4 / Blocuri alimentare | |
| F17 | 30 Amp Roz | Deblocare tetieră – dacă este prezentă | |
| F20 | 30 Amp Roz | Modul ușă partea pasagerului | |
| F22 | 20 A albastru | Modul control motor | |
| F23 | 30 Amp Roz | Controler caroserie #1 | |
| F24 | 30 Amp Roz | Modul ușă partea șoferului | |
| F25 | 30 Amp Roz | Ștergătoare parbriz față | |
| F26 | 30 Amp Roz | Sistem antiblocare / modul control stabilitate / valve | |
| F28 | 20 A albastru | Lumini marșarier remorcă — dacă sunt prezente | |
| F29 | 20 A albastru | Lumini poziție pentru remorcă — dacă sunt prezente | |
| F30 | 30 Amp Roz | La cârligul de remorcare – dacă este prezent | |
| F32 | 30 Amp Roz | Modul control sistem tracțiune | |
| F34 | 30 Amp Roz | Control mecanism diferențial alunecare | |
| F35 | 30 Amp Roz | Trapă — dacă este prezentă | |
| F36 | 30 Amp Roz | Dezghețator spate | |
| F37 | 30 Amp Roz | Ventilator spate – dacă este prezent | |
| F38 | 30 Amp Roz | Invertor putere 115 V AC — dacă este prezent | |
| F39 | 30 Amp Roz | Ușă electrică portbagaj — dacă este prezentă | |
| F40 | 10 A roșu | Lumini de zi | |
| F42 | 20 A galben | Claxon | |
| F44 | 10 A roșu | Port diagnostic | |
| F46 | 10 A roșu | Monitor presiune pneuri – dacă este prezent | |
| F49 | 10 A roșu | Centrală integrată / control climatizare | |
| F50 | 20 A galben | Modul control suspensie pneumatică — dacă este prezent | |
| F51 | 10 A roșu | Modul blocare aprindere / aprindere fără cheie / blocare coloana volan | |
| F52 | 5 A Tan | Senzor bare | |
| F53 | 20 A galben | Remorcă — lumini semnalizare/stop stânga — dacă sunt prezente |
| Cavitate | Siguranță cartuș | Micro siguranță | Descriere |
|---|---|---|---|
| F56 | 15 A albastru | Conținut suplimentar (numai motor Diesel) | |
| F57 | 15 A albastru | Cutie automată | |
| F59 | 10 A roșu | Pompă de curățare (numai motor Diesel) | |
| F60 | 15 A albastru | Modul control transmisie | |
| F62 | 10 A roșu | Ambreiaj climatizare | |
| F63 | 20 A galben | Bobine de aprindere (gaz), încălzitor uree (diesel) | |
| F64 | 25 Amp Natural | Injectoare combustibil / sistem tracțiune | |
| F66 | 10 A roșu | Comutatoare trapă / fereastră partea pasagerului / senzor ploaie | |
| F67 | 15 A albastru | CD/DVD/modul handsfree Bluetooth – dacă este prezent | |
| F68 | 20 A galben | Motor ștergător spate | |
| F70 | 20 A galben | Motor pompă combustibil | |
| F71 | 30 A verde | Amplificator audio | |
| F73 | 15 A albastru | Faruri HID dreapta | |
| F74 | 20 A galben | Pompă gol frâne — dacă este prezentă | |
| F76 | 10 A roșu | Sistem antiblocare roți (ABS) / control electronic stabilitate | |
| F77 | 10 A roșu | Modul control sistem tracțiune / modul deblocare punte față | |
| F78 | 10 A roșu | Modul control motor / servodirecție electrică – în funcție de echipare | |
| F80 | 10 A roșu | Mecanism universal deschidere uși garaj / compas / modul antifurt | |
| F81 | 20 A galben | Lumini semnalizare/stop remorcă dreapta | |
| F82 | 10 A roșu | Modul control coloana volan/ pilot automat | |
| F83 | 10 A roșu | Ușă combustibil | |
| F84 | 15 A albastru | Comutator bancă / bord instrumente | |
| F85 | 10 A roșu | Modul airbag | |
| F86 | 10 A roșu | Modul airbag | |
| F87 | 10 A roșu | Suspensie pneumatică — dacă este prezentă / remorcă tractare / modul control coloana volan | |
| F88 | 15 A albastru | Bord instrumente | |
| F90/F91 | 20 A galben | La cârligul de alimentare (locuri spate) opțional | |
| F92 | 10 A roșu | Lumină spate consolă — dacă este prezentă | |
| F93 | 20 A galben | Brichetă | |
| F94 | 10 A roșu | Modul cutie viteze / cutie transfer | |
| F95 | 10 A roșu | Cameră marșarier / Asistent parcare | |
| F96 | 10 A roșu | Comutator încălzire scaun spate / încărcător lampă flash – dacă este prezent | |
| F97 | 25 Amp Natural | Scaune spate încălzite și volan încălzit – în funcție de echipare | |
| F98 | 25 Amp Natural | Scaune față încălzite — dacă sunt prezente | |
| F99 | 10 A roșu | Modul climatizare / sisteme asistență șofer | |
| F100 | 10 A roșu | Amortizare activă — dacă este prezentă | |
| F101 | 15 A albastru | Oglindă electrocrómatică / faruri inteligente – dacă sunt prezente | |
| F103 | 10 A roșu | Încălzire habitaclu (numai motor Diesel) | |
| F104 | 20 A galben | Prize alimentare (bord / consolă centrală) |
Schema cutiei de siguranțe și relee – Dodge Durango
Se referă la vehiculele noi din anii:
2015.

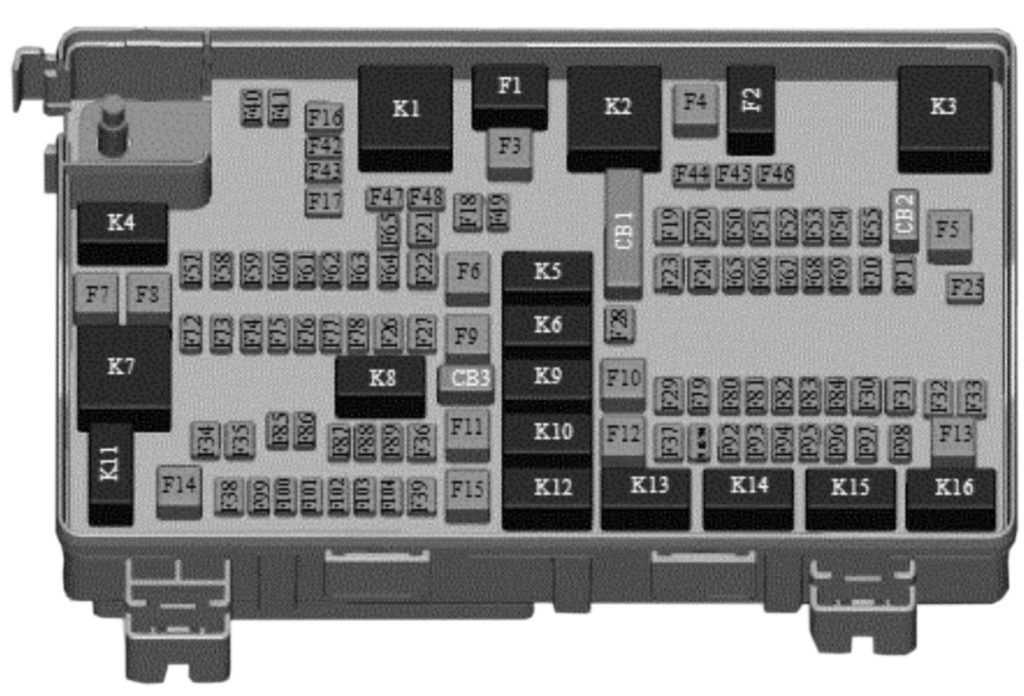

Centru de Distribuție a Energiei
Descrierea siguranței și a dispozitivului poate fi imprimată pe partea interioară, în al treilea caz numărul cavității fiecărui utilizator este imprimat pe partea interioară.
| Cavitate | Siguranță cartuș | Micro siguranță | Descriere |
|---|---|---|---|
| Cavitate | Siguranță cartuș | Micro siguranță | Descriere |
| F03 | 60 A galben | — | Ventilator radiator |
| F05 | 40 A verde | — | Compresor suspensie pneumatică — dacă este prezent |
| F06 | 40 A verde | — | Pompă sistem antiblocare/control electronic stabilitate |
| F07 | 40 A verde | — | Electromagnet demaror |
| F08 | 20 A albastru | — | Senzori emisii (numai motor Diesel) |
| F09 | 30 A roz | — | Încălzitor combustibil (numai motor Diesel) |
| F10 | 40 A verde | — | Controler caroserie / iluminare exterioară #2 |
| F11 | 30 A roz | — | Frână electrică pentru remorcă — în funcție de echipare |
| F12 | 40 A verde | — | Controler caroserie #3 / bloc cutia de siguranțe |
| F13 | 40 A verde | — | Ventilator motor față |
| F14 | 40 A verde | — | Controler caroserie #4 / lumini interioare #2 |
| F17 | 30 A roz | — | Lavalampada faruri — dacă este prezentă |
| F19 | 20 A albastru | — | Electromagnet tetieră — dacă este prezent |
| F20 | 30 A roz | — | Modul ușă partea pasagerului |
| F22 | 20 A albastru | — | Modul control motor |
| F23 | 30 A roz | — | Iluminare interioară #1 |
| F24 | 30 A roz | — | Modul ușă partea șoferului |
| F25 | 30 A roz | — | Ștergător față |
| F26 | 30 A roz | — | Sistem antiblocare/modul control stabilitate/valve |
| F28 | 20 A albastru | — | Lumini marșarier remorcă — dacă sunt prezente |
| F29 | 20 A albastru | — | Lumini poziție pentru remorcă — dacă sunt prezente |
| F30 | 30 A roz | — | Priză remorcă – dacă este prezentă |
| F32 | 30 A roz | — | Modul control sistem transmisie |
| F34 | 30 A roz | — | Control mecanism diferențial |
| F35 | 30 A roz | — | Trapă — dacă este prezentă |
| F36 | 30 A roz | — | Lavalampada spate |
| F37 | 25 A curat | — | Motor ștergător spate — dacă este prezent |
| F38 | 30 A roz | — | Invertor putere 115 V AC — dacă este prezent |
| F39 | 30 A roz | — | Portbagaj electric — dacă este prezent |
| F40 | — | 10 A roșu | Lumini de zi/nivelare faruri |
| F42 | — | 20 A galben | Claxon |
| F44 | — | 10 A roșu | Port diagnostic |
| F46 | — | 10 A roșu | Monitorizare presiune pneuri – dacă este prezentă |
| F49 | — | 10 A roșu | Unitate integrată / control climatizare |
| F50 | — | 20 A galben | Modul control suspensie pneumatică — dacă este prezent |
| F51 | — | 15 A albastru | Modul unitate aprindere / aprindere fără cheie / blocare coloana volan |
| F52 | — | 5 A bej | Senzor baterie |
| F53 | — | 20 A galben | Remorcă — lumini semnalizare/frâne stânga — dacă sunt prezente |
| F55 | — | 10 A roșu | DTV / DSRC |
| Cavitate | Siguranță cartuș | Micro siguranță | Descriere |
|---|---|---|---|
| F56 | — | 15 A albastru | Conținut suplimentar (numai motor Diesel) |
| F57 | — | 15 A albastru | Faruri HID stânga – dacă sunt prezente |
| F59 | — | 10 A roșu | Pompă de curățare (numai motor Diesel) |
| F60 | — | 15 A albastru | Modul control cutie |
| F61 | — | 10 A roșu | Modul control cutie/senzor PM (numai motor Diesel) |
| F62 | — | 10 A roșu | Ambreiaj climatizare |
| F63 | — | 20 A galben | Bobine de aprindere (benzină), încălzitor uree (diesel) |
| F64 | — | 25 A Curat | Injectoare combustibil / sistem transmisie |
| F66 | — | 10 A roșu | Comutatoare trapă / geam pasager / senzor ploaie |
| F67 | — | 15 A albastru | Modul handsfree CD/DVD/Bluetooth (dacă este prezent) |
| F68 | — | 20 A galben | Motor ștergător spate |
| F69 | — | 15 A albastru | Canal Spotlight – dacă este prezent |
| F70 | — | 20 A galben | Motor pompă combustibil |
| F71 | — | 30 A verde | Amplificator audio |
| F73 | — | 15 A albastru | Far HID dreapta – dacă este prezent |
| F74 | — | 20 A galben | Pompă vid frâne — dacă este prezentă |
| F76 | — | 10 A roșu | Sistem ABS/control electronic stabilitate |
| F77 | — | 10 A roșu | Modul control sistem transmisie/modul deblocare punte față |
| F78 | — | 10 A roșu | Modul control motor/asistență electrică direcție – în funcție de echipare |
| F80 | — | 10 A roșu | Mecanism universal deschidere uși garaj / compas / modul antifurt |
| F81 | — | 20 A galben | Lumini semnalizare/frâne remorcă dreapta |
| F82 | — | 10 A roșu | Modul control coloana direcție/ cruise control |
| F83 | — | 10 A roșu | Ușă combustibil |
| F84 | — | 15 A albastru | Comutator bancă/instrumentație |
| F85 | — | 10 A roșu | Modul airbag |
| F86 | — | 10 A roșu | Modul airbag |
| F87 | — | 10 A roșu | Suspensie pneumatică — în funcție de echipare / remorcare remorcă / modul control coloana direcție |
| F88 | — | 15 A albastru | Cluster bord |
| F90/F91 | — | 20 A galben | Priză alimentare (locuri spate) opțional |
| F92 | — | 10 A roșu | Lumină spate consolă — dacă este prezentă |
| F93 | — | 20 A galben | Brichetă |
| F94 | — | 10 A roșu | Modul cutie / reductor |
| F95 | — | 10 A roșu | Cameră spate / ParkSense® |
| F96 | — | 10 A roșu | Comutator încălzire scaun spate / încărcător lampă flash – dacă este prezent |
| F97 | — | 20 A galben | Scaune spate încălzite și volan încălzit – în funcție de echipare |
| F98 | — | 20 A galben | Scaune față încălzite — dacă sunt prezente |
| F99 | — | 10 A roșu | Modul climatizare / sisteme asistență șofer |
| F100 | — | 10 A roșu | Amortizare activă — dacă este prezentă |
| F101 | — | 15 A albastru | Oglindă electrocrómatică/ faruri de drum inteligente — dacă sunt prezente |
| F103 | — | 10 A roșu | Încălzitor habitaclu (numai motor Diesel)/încălzire, ventilație și climatizare spate |
| F104 | — | 20 A galben | Uși alimentare (bord/consolă centrală) |
Schema cutiei de siguranțe și relee – Dodge Durango
Se referă la vehiculele noi din anii:
2016, 2017, 2018.
Centru de distribuție a energiei
Descrierea fiecărei siguranțe și componente poate fi imprimată pe capacul interior, altfel numărul cavității fiecărei siguranțe este imprimat pe capacul interior.
| Cavitate | Siguranță cartuș | Microsiguranță | Descriere |
|---|---|---|---|
| Cavitate | Siguranță cartuș | Microsiguranță | Descriere |
| F03 | 60 A galben | — | Ventilator radiator |
| F05 | 40 A verde | — | Compresor suspensie pneumatică — dacă este prezent |
| F06 | 40 A verde | — | Pompă Sistem antiblocare roți (ABS) / control electronic stabilitate |
| F07 | 30 Amp Roz | — | Electromagnet demaror |
| F09 | 30 Amp Roz | — | Încălzitor motorină (doar motor Diesel) / pompă vid frâne |
| F10 | 40 A verde | — | Controler caroserie / iluminare exterioară #2 |
| F11 | 30 Amp Roz | — | Frână electrică pentru remorcă — în funcție de echipare |
| F12 | 40 A verde | — | Controler caroserie #3 / Blocuri alimentare |
| F13 | 40 A verde | — | Față motor ventilator |
| F14 | 40 A verde | — | Controler caroserie #4 / Iluminare exterioară #1 |
| F17 | 30 Amp Roz | — | Lampa faruri — dacă este prezentă |
| F19 | 20 A albastru | — | Electromagnet tetieră — dacă este prezent |
| F20 | 30 Amp Roz | — | Modul ușă partea pasagerului |
| F22 | 20 A albastru | — | Modul control motor |
| F23 | 30 Amp Roz | — | Iluminare interioară #1 |
| F24 | 30 Amp Roz | — | Modul ușă partea șoferului |
| F25 | 30 Amp Roz | — | Ștergătoare parbriz față |
| F26 | 30 Amp Roz | — | Sistem antiblocare / modul control stabilitate / valve |
| F28 | 20 A albastru | — | Lumini marșarier remorcă — dacă sunt prezente |
| F29 | 20 A albastru | — | Lumini poziție pentru remorcă — dacă sunt prezente |
| F30 | 30 Amp Roz | — | La cârlig remorcă – dacă este prezent |
| F32 | 30 Amp Roz | — | Modul control sistem tracțiune |
| F34 | 30 Amp Roz | — | Control mecanism diferențial alunecare |
| F35 | 30 Amp Roz | — | Trapă — dacă este prezentă |
| F36 | 30 Amp Roz | — | Dezgheț parbriz spate |
| F37 | 25 A Curat | — | Motor ventilator spate — dacă este prezent |
| F38 | 30 Amp Roz | — | Invertor putere 115 V AC — dacă este prezent |
| F39 | 30 Amp Roz | — | Portbagaj electric — dacă este prezent |
| F40 | — | 10 A roșu | Lumini de zi / nivelare faruri |
| F42 | — | 20 A galben | Claxon |
| F44 | — | 10 A roșu | Port diagnostic |
| F49 | — | 10 A roșu | Unitate integrată / control climatic |
| F50 | — | 20 A galben | Modul control suspensie pneumatică — dacă este prezent |
| F51 | — | 15 A albastru | Modul nod aprindere / aprindere fără cheie / blocare coloană direcție |
| F52 | — | 5 A Tan | Senzor baterie |
| F53 | — | 20 A galben | Remorcă — lumini semnalizare/stop stânga — dacă sunt prezente |
| F56 | — | 15 A albastru | Conținut suplimentar (doar motor Diesel) |
| F57 | — | 20 A galben | Senzor NOx |
| F58 | — | 15 A albastru | Faruri HID stânga – dacă sunt prezente |
| Cavitate | Siguranță cartuș | Microsiguranță | Descriere |
|---|---|---|---|
| F59 | — | 10 A roșu | Pompă de curățare (doar motor Diesel) |
| F60 | — | 15 A albastru | Modul control transmisie |
| F61 | — | 10 A roșu | Modul control transmisie / senzor PM (doar motor Diesel) |
| F62 | — | 10 A roșu | Ambreiaj climatizare |
| F63 | — | 20 A galben | Bobine de aprindere (gaz), încălzitor uree (diesel) |
| F64 | — | 25 A Curat | Injectoare combustibil / sistem tracțiune |
| F66 | — | 10 A roșu | Comutatoare trapă / fereastră partea pasagerului / senzor ploaie |
| F67 | — | 15 A albastru | CD/DVD/modul handsfree Bluetooth – dacă este prezent |
| F68 | — | 20 A galben | Motor ștergător spate |
| F69 | — | 15 A albastru | Canal Spotlight – dacă este prezent |
| F70 | — | 20 A galben | Motor pompă combustibil |
| F71 | — | 30 A verde | Amplificator audio |
| F72 | — | 10 A roșu | PCM (dacă este prezent) |
| F73 | — | 15 A albastru | Far HID dreapta – dacă este prezent |
| F75 | — | 10 A roșu | Control baterie duală (dacă este prezent) |
| F76 | — | 10 A roșu | Sistem ABS / control electronic stabilitate |
| F77 | — | 10 A roșu | Modul control sistem tracțiune / modul deblocare punte față |
| F78 | — | 10 A roșu | Modul control motor / servodirecție electrică |
| F80 | — | 10 A roșu | Mecanism universal deschidere uși garaj / compas / modul antifurt |
| F81 | — | 20 A galben | Lumini semnalizare/stop remorcă dreapta |
| F82 | — | 10 A roșu | Modul control coloana direcție / pilot automat / DTV |
| F83 | — | 10 A roșu | Ușă combustibil |
| F84 | — | 15 A albastru | Comutator bancă / bord instrumente |
| F85 | — | 10 A roșu | Modul airbag |
| F86 | — | 10 A roșu | Modul airbag |
| F87 | — | 10 A roșu | Suspensie pneumatică — în funcție de echipare / remorcare remorcă / modul control coloana direcție |
| F88 | — | 15 A albastru | Bord panou instrumente |
| F90/F91 | — | 20 A galben | La cârlig de alimentare (scaune spate) opțional |
| F92 | — | 10 A roșu | Lumină spate consolă — dacă este prezentă |
| F93 | — | 20 A galben | Brichetă |
| F94 | — | 10 A roșu | Modul cutie / transmisie |
| F95 | — | 10 A roșu | Cameră spate / ParkSense |
| F96 | — | 10 A roșu | Comutator încălzire scaun spate / încărcător semnalizator – dacă este prezent |
| F97 | — | 20 A galben | Scaune spate încălzite și volan încălzit – în funcție de echipare |
| F98 | — | 20 A galben | Scaune față încălzite — dacă sunt prezente |
| F99 | — | 10 A roșu | Modul climatizare / sisteme asistență șofer / DSRC |
| F100 | — | 10 A roșu | Amortizare activă — dacă este prezentă |
| F101 | — | 15 A albastru | Oglindă electrocrhomatică / faruri inteligente – dacă sunt prezente |
| F103 | — | 10 A roșu | Încălzitor habitaclu (doar motor Diesel) / încălzire, ventilație și climatizare spate |
| F104 | — | 20 A galben | Prize alimentare (bord / consolă centrală) |
Schema cutiei de siguranțe și relee – Dodge Durango
Se referă la vehiculele noi din anii:
2019.
Centru de distribuție a energiei
Descrierea fiecărei siguranțe și componente poate fi imprimată pe capacul interior, altfel numărul cavității fiecărei siguranțe este imprimat pe capacul interior.
| Cavitate | Siguranță cartuș | Micro siguranță | Descriere |
|---|---|---|---|
| Cavitate | Siguranță cartuș | Micro siguranță | Descriere |
| F03 | 60 A galben | – | Ventilator radiator — dacă este prezent |
| F05 | 40 A verde | – | Compresor suspensie pneumatică — dacă este prezent |
| F06 | 40 A verde | – | Pompă sistem antiblocare roți / control electronic stabilitate |
| F07 | 30 Amp Roz | – | Electromagnet demaror |
| F09 | 30 Amp Roz | – | Încălzitor motorină (doar motor Diesel) / pompă vid frâne |
| F10 | 40 A verde | – | Controler caroserie / Iluminare exterioară #2 |
| F11 | 30 Amp Roz | – | Frână electrică pentru remorcă — în funcție de echipare |
| F12 | 40 A verde | – | Controler caroserie #3 / Încuietori alimentare |
| F13 | 40 A verde | – | Partea față a motorului ventilator |
| F14 | 40 A verde | – | Controler caroserie #4 / Iluminare exterioară #1 |
| F15 | 40 A verde | – | Pompă răcire motor LTR (radiator temperatură joasă) — dacă este prezentă |
| F17 | 30 Amp Roz | – | Lavalampă faruri — dacă este prezentă |
| F19 | 20 A albastru | – | Electromagnet tetieră — dacă este prezent |
| F20 | 30 Amp Roz | – | Modul ușă partea pasagerului |
| F22 | 20 A albastru | – | Modul control motor |
| F23 | 30 Amp Roz | – | Iluminare interioară #1 |
| F24 | 30 Amp Roz | – | Modul ușă partea șoferului |
| F25 | 30 Amp Roz | – | Ștergătoare parbriz față |
| F26 | 30 Amp Roz | – | Modul sistem antiblocare / control stabilitate, ECU și valve |
| F28 | 20 A albastru | – | Lumini marșarier remorcă — dacă sunt prezente |
| F29 | 20 A albastru | – | Lumini poziție pentru remorcă — dacă sunt prezente |
| F30 | 30 Amp Roz | – | Remorcă (priză) / remorcă (frână electrică separată) / remorcă (BUX) — în funcție de echipare |
| F32 | 30 Amp Roz | – | Modul control sistem transmisie |
| F34 | 30 Amp Roz | – | Control diferențial alunecare — dacă este prezent |
| F35 | 30 Amp Roz | – | Trapă — dacă este prezentă |
| F36 | 30 Amp Roz | – | Dezghețator spate |
| F37 | 25 A Transparent | – | Motor ventilator spate — dacă este prezent |
| F38 | 30 Amp Roz | – | Invertor 115 V AC — dacă este prezent |
| F39 | 30 Amp Roz | – | Ușă electrică — dacă este prezentă |
| F40 | – | 10 A roșu | Lumini de zi / reglaj faruri |
| F42 | – | 20 A galben | Claxon |
| F44 | – | 10 A roșu | Port diagnostic |
| F45 | – | 5 A Tan | Port securitate informatică |
| F49 | – | 10 A roșu | Tunel central integrat / control climatizare |
| F50 | – | 20 A galben | Modul control suspensie pneumatică / diferențial alunecare — în funcție de echipare |
| F51 | – | 15 A albastru | MOZZO KIN/RF/bloc coloană direcție — dacă este prezent |
| F53 | – | 20 A galben | Remorcă — lumini semnalizare / stop stânga — dacă sunt prezente |
| F56 | – | 15 A albastru | Conținut suplimentar (doar motor Diesel) |
| F57 | – | 20 A galben | Senzor NOX — dacă este prezent |
| F58 | – | 15 A albastru | Faruri HID stânga — dacă sunt prezente |
| Cavitate | Siguranță cartuș | Micro siguranță | Descriere |
|---|---|---|---|
| F59 | – | 10 A roșu | Pompă de curățare (doar motor Diesel) |
| F60 | – | 15 A albastru | Modul control transmisie |
| F61 | – | 10 A roșu | Modul control transmisie / senzor PM (doar motor Diesel) |
| F62 | – | 10 A roșu | Cuplaj climatizare |
| F63 | – | 20 A galben | Bobine de aprindere / condensatoare bobine de aprindere / actuator electrovalvă aer — în funcție de echipare (Gaz) Încălzitor uree (Diesel) |
| F64 | – | 25 A transparent | Injectoare combustibil / sistem transmisie |
| F66 | – | 10 A roșu | Trapă / senzor ploaie / oglindă retrovizoare interioară / port USB / DSCR / DTV — în funcție de echipare |
| F67 | – | 15 A albastru | Port CD/DVD/UCI/Port încărcare USB |
| F68 | – | 20 A galben | Motor ștergător spate |
| F69 | – | 15 A albastru | Canal Spotlight — dacă este prezent |
| F70 | – | 20 A galben | Motor pompă combustibil |
| F71 | – | 30 A verde | Amplificator / ANCM — dacă este prezent |
| F72 | – | 10 A roșu | ECM |
| F73 | – | 15 A albastru | Far HID dreapta — dacă este prezent |
| F75 | – | 10 A roșu | Control două baterii — dacă este prezent |
| F76 | – | 10 A roșu | Sistem Sistem antiblocare roți (ABS) / control electronic stabilitate |
| F77 | – | 10 A roșu | Modul control sistem transmisie / modul deblocare punte față — în funcție de echipare |
| F78 | – | 10 A roșu | Modul control motor / servodirecție electrică |
| F80 | – | 10 A roșu | Mecanism universal deschidere uși garaj / modul antifurt — în funcție de echipare / sirenă — în funcție de echipare |
| F81 | – | 20 A galben | Lumini semnalizare / lumină stop dreapta pentru remorcă — dacă sunt prezente |
| F82 | – | 10 A roșu | Modul control coloana volan / pilot automat / DTV — în funcție de echipare |
| F83 | – | 10 A roșu | Ușă combustibil |
| F84 | – | 15 A albastru | Cluster instrumente |
| F85 | – | 10 A roșu | Modul sistem airbag |
| F86 | – | 10 A roșu | Modul sistem airbag |
| F87 | – | 10 A roșu | Suspensie pneumatică — dacă este prezentă |
| F88 | – | 15 A albastru | Cluster bord / SGW / ITBM — dacă este prezent |
| F90/F91 | – | 20 A galben | Priză alimentare (scaune spate) opțional |
| F92 | – | 10 A roșu | Lumină spate consolă — dacă este prezentă |
| F93 | – | 15 A albastru | Brichetă |
| F94 | – | 10 A roșu | Modul cutie / cutia de transfer |
| F95 | – | 10 A roșu | Cameră spate / senzor unghi mort — dacă este prezent |
| F96 | – | 10 A roșu | Comutator încălzire scaun spate / încărcător lampă flash — dacă este prezent |
| F97 | – | 20 A galben | Scaune spate încălzite și volan încălzit — dacă este prezent |
| F98 | – | 20 A galben | Scaune ventilate / scaune față încălzite — dacă sunt prezente |
| F99 | – | 10 A roșu | Modul sisteme climatizare / asistență șofer / HALF / asistență parcare |
| F100 | – | 10 A roșu | Amortizare activă — dacă este prezentă |
| F101 | – | 15 A albastru | Senzor temperatură / umiditate în mașină |
| F102 | – | 15 A albastru | Gol |
| F103 | – | 10 A roșu | Încălzitor habitaclu (doar motor diesel) / instalație HVAC spate — în funcție de echipare ‘ |
| F104 | – | 20 A galben | Uși alimentare (bord / consolă centrală / portbagaj spate — în funcție de echipare) |
Schema cutiei de siguranțe și relee – Dodge Durango
Se referă la vehiculele noi din anii:
2020.
Centru de distribuție a energiei
Descrierea fiecărei siguranțe și componente poate fi tipărită pe capacul interior, altfel numărul cavității fiecărei siguranțe este tipărit pe capacul interior.
| Cavitate | Siguranță cartuș | Microsiguranță | Descriere |
| Cavitate | Siguranță cartuș | Microsiguranță | Descriere |
| F03 | 60 A galben | – | Ventilator radiator — dacă este prezent |
| F05 | 40 A verde | – | Compresor suspensie pneumatică — dacă este prezent |
| F06 | 40 A verde | – | Pompă Sistem antiblocare roți (ABS) |
| F07 | 30 Amp roz | – | Electromagnet demaror |
| F09 | 30 Amp roz | – | Încălzitor combustibil (doar motor Diesel)/pompă vid frâne |
| F10 | 40 A verde | – | CBC #2/Iluminare exterioară |
| F11 | 30 Amp roz | – | Frână electrică pentru remorcă — în funcție de echipare |
| F12 | 40 A verde | – | CBC #3/Bloc alimentare |
| F13 | 40 A verde | – | Partea față a motorului ventilator |
| F14 | 40 A verde | – | Controler caroserie #4/Iluminare exterioară #1 |
| F15 | 40 A verde | – | Radiator temperatură scăzută (LTR) Pompă răcire motor — în funcție de echipare |
| F17 | 30 Amp roz | – | Lavalampă faruri — dacă este prezentă |
| F19 | 20 A albastru | – | Electromagnet tetieră — dacă este prezent |
| F20 | 30 Amp roz | – | Modul ușă partea pasagerului |
| F22 | 20 A albastru | – | Modul control motor |
| F23 | 30 Amp roz | – | CBC #1/Iluminare interioară |
| F24 | 30 Amp roz | – | Modul ușă partea șoferului |
| F25 | 30 Amp roz | – | Ștergătoare parbriz față |
| F26 | 30 Amp roz | – | Supape ESP/ECU |
| F28 | 20 A albastru | – | Lumini marșarier remorcă — dacă sunt prezente |
| F29 | 20 A albastru | – | Lumini poziție remorcă — dacă sunt prezente |
| F30 | 30 Amp roz | – | Remorcă (priză) / remorcă (frână electrică separată) / remorcă (BUX) — în funcție de echipare |
| F32 | 30 Amp roz | – | Modul control sistem tracțiune |
| F34 | 30 Amp roz | – | Control mecanism diferențial alunecare — dacă este prezent |
| F35 | 30 Amp roz | – | Trapă — dacă este prezentă |
| F36 | 30 Amp roz | – | Lumini spate/iluminare electronică (EBL) |
| F37 | 25 A curat | – | Motor ventilator spate — dacă este prezent |
| F38 | 30 Amp roz | – | Invertor 115 V AC — dacă este prezent |
| F39 | 30 Amp roz | – | Portbagaj electric — dacă este prezent |
| F40 | – | 10 A roșu | Lumini de zi/reglare faruri |
| F42 | – | 20 A galben | Claxon |
| F44 | – | 10 A roșu | Port diagnostic |
| F45 | – | 5 A Tan | Gateway securitate cibernetică |
| F49 | – | 10 A roșu | Tunel central integrat/control climatizare |
| F50 | – | 20 A galben | Modul control suspensie pneumatică/diferențial alunecare – în funcție de echipare |
| F51 | – | 15 A albastru | PIASTA KIN/RF/bloc coloană direcție — dacă este prezent |
| F53 | – | 20 A galben | Remorcă — lumini semnalizare/frână stânga — dacă sunt prezente |
| F56 | – | 15 A albastru | PCM |
| F57 | – | 20 A galben | Senzor NOX/Senzor PM/Încălzitor combustibil |
| F58 | – | 15 A albastru | Faruri HID stânga — dacă sunt prezente |
| Cavitate | Siguranță cartuș | Micro siguranță | Descriere |
| F59 | – | 10 A roșu | Releu pompe SCR |
| F60 | – | 15 A albastru | Modul control transmisie |
| F61 | – | 10 A roșu | Modul control transmisie/senzor PM (numai motor Diesel) |
| F62 | – | 10 A roșu | Ambreiaj climatizare |
| F63 | – | 20 A galben | Bobine de aprindere / Condensatori bobine de aprindere / Actuator supapă cursă scurtă — în funcție de echipare (Gaz) Încălzitor uree (Diesel) |
| F64 | – | 25 A Curat | Injectoare combustibil/sistem tracțiune |
| F66 | – | 10 A roșu | Trapă/senzor ploaie/oglindă retrovizoare interioară/port USB/DSCR/DTV — în funcție de echipare |
| F67 | – | 15 A albastru | Port CDM/UCI/Port USB |
| F68 | – | 20 A galben | Motor ștergător spate |
| F69 | – | 15 A albastru | Canal Spotlight — dacă este prezent |
| F70 | – | 20 A galben | Motor pompă combustibil |
| F71 | – | 30 A verde | Amplificator/ANCM — dacă este prezent |
| F72 | – | 10 A roșu | ECM/PCM |
| F73 | – | 15 A albastru | Far HID drept — dacă este prezent |
| F75 | – | 10 A roșu | Control două baterii — dacă este prezent |
| F76 | – | 10 A roșu | Sistem ABS/control electronic stabilitate |
| F77 | – | 10 A roșu | Modul control sistem tracțiune/modul deblocare punte față — în funcție de echipare |
| F78 | – | 10 A roșu | Modul control motor (ECM)/servodirecție electrică/PCM |
| F80 | – | 10 A roșu | Mecanism universal deschidere uși garaj/modul antifurt — în funcție de echipare/sirenă — în funcție de echipare |
| F81 | – | 20 A galben | Lumini semnalizare/frână dreapta pentru remorcă — dacă sunt prezente |
| F82 | – | 10 A roșu | Modul control coloana direcție/cruise control/DTV — în funcție de echipare |
| F83 | – | 10 A roșu | Ușă combustibil |
| F84 | – | 15 A albastru | Cluster instrumente |
| F85 | – | 10 A roșu | Modul airbag |
| F86 | – | 10 A roșu | Modul airbag |
| F87 | – | 10 A roșu | Suspensie pneumatică — dacă este prezentă |
| F88 | – | 15 A albastru | Cluster bord/SGW/ITBM — dacă este prezent |
| F90/F91 | – | 20 A galben | Priză alimentare (scaune spate) opțională |
| F92 | – | 10 A roșu | Lumină spate consolă — dacă este prezentă |
| F93 | – | 20 A galben | Brichetă |
| F94 | – | 10 A roșu | Modul cutie/transmisie |
| F95 | – | 10 A roșu | Cameră spate/senzor unghi mort — dacă este prezent |
| F96 | – | 10 A roșu | Comutator încălzire scaun spate / încărcător lampă blitz — dacă este prezent |
| F97 | – | 20 A galben | Scaune spate încălzite și volan încălzit — dacă este prezent |
| F98 | – | 20 A galben | Scaune ventilate/scaune față încălzite — dacă sunt prezente |
| F99 | – | 10 A roșu | Modul sisteme climatizare/asistență șofer/HALF/asistență parcare |
| F100 | – | 10 A roșu | Amortizare activă — dacă este prezentă |
| F101 | – | 15 A albastru | HI-Travi ECCM/SMRT |
| F102 | – | 15 A albastru | Rezervă |
| F103 | – | 10 A roșu | Încălzitor habitaclu (numai motor Diesel)/încălzire, ventilație și climatizare spate — în funcție de echipare |
| F104 | – | 20 A galben | Uși alimentare (bord/consolă centrală/portbagaj spate — în funcție de echipare) |
Schema cutiei de siguranțe și relee – Dodge Durango
Se referă la vehiculele noi din anii:
2021.
Centru de distribuție a energiei
Descrierea fiecărei siguranțe și componente poate fi imprimată pe capacul interior, altfel numărul cavității fiecărei siguranțe este tipărit pe capacul interior.
| Cavitate | Siguranță cartuș | Micro siguranță | Descriere |
| * Dacă este prezentă din fabrică | |||
| Cavitate | Siguranță cartuș | Micro siguranță | Descriere |
| * Dacă este prezentă din fabrică | |||
| F01 | – | – | De rezervă |
| F02 | – | – | De rezervă |
| F03 | 60 A galben | – | Ventilator radiator* |
| F04 | 60 A galben | – | Pompa ESC FĂRĂ SRT |
| F05 | 40 A verde | – | Compresor suspensie pneumatică* |
| F06 | 40 A verde | – | Pompa Sistem antiblocare roți (ABS) SRT |
| F07 | 30 Amp Roz | – | Electromagnet demaror |
| F08 | – | – | De rezervă |
| F09 | 30 Amp Roz | – | Încălzitor combustibil (doar motor Diesel)/pompă vid frâne* |
| F10 | 40 A verde | – | CBC #2/Iluminare exterioară |
| F11 | 30 Amp Roz | – | Frână electrică pentru remorcă* |
| F12 | 40 A verde | – | CBC #3/Bloc siguranțe alimentare |
| F13 | 40 A verde | – | Partea față a motorului ventilator |
| F14 | 40 A verde | – | Controler caroserie #4/lumini exterioare |
| F15 | 40 A verde | – | Radiator temperatură scăzută (LTR) Pompa răcire motor* |
| F 16 | – | – | De rezervă |
| F17 | 30 Amp Roz | – | Lampa faruri* |
| F18 | – | – | De rezervă |
| F19 | 20 A albastru | – | Electromagnet tetieră* |
| F20 | 30 Amp Roz | – | Modul partea pasagerului |
| F21 | – | – | De rezervă |
| F22 | 20 A albastru | – | Modul control motor/Modul control putere* |
| F23 | 30 Amp Roz | – | CBC #1/Iluminare interioară |
| F24 | 30 Amp Roz | – | Modul partea șoferului |
| F25 | 30 Amp Roz | – | Ștergător parbriz față |
| F26 | 30 Amp Roz | – | Supape ESP/ECU |
| F27 | – | – | De rezervă |
| F28 | 20 A albastru | – | Lumini marșarier remorcă* |
| F29 | 20 A albastru | – | Lumini poziție pentru remorcă* |
| F30 | 30 Amp Roz | – | Remorcă (priză) / remorcă (frână electrică separată) / remorcă (BUX)* |
| F31 | – | – | De rezervă |
| F32 | 30 Amp Roz | – | Modul control sistem tracțiune |
| F33 | – | – | De rezervă |
| F34 | 30 Amp Roz | – | ELSD* |
| F35 | 30 Amp Roz | – | Trapă* |
| F36 | 30 Amp Roz | – | Iluminare electronică (EBL) |
| F37 | 25 A Curat | – | Motor ventilator HVAC spate* |
| F38 | 30 Amp Roz | – | Invertor putere |
| F39 | 30 Amp Roz | – | Ușă electrică ridicabilă |
| F40 | – | 10 A roșu | Lumini de zi/nivelare faruri* |
| F41 | – | – | De rezervă |
| F42 | – | 20 A galben | Claxon |
| F43 | – | – | De rezervă |
| F44 | – | 10 A roșu | Port diagnostic |
| F45 | – | 5 A Tan | MOD securitate cibernetică |
| F46 | – | – | De rezervă |
| F47 | – | – | De rezervă |
| F48 | – | – | De rezervă |
| F49 | – | 10 A roșu | Coș central integrat/control climatizare |
| F50 | – | 20 A galben | Modul control suspensie pneumatică*/diferențial cu alunecare* |
| F51 | – | 15 A albastru | KIN/RF HUB/blocare coloana direcție * |
| Cavitate | Siguranță cartuș | Microsiguranță | Descriere |
| * Dacă este prezentă din fabrică | |||
| F52 | – | – | De rezervă |
| F53 | – | 20 A galben | Remorcă – lumini semnalizare/oprit stânga* |
| F54 | – | – | De rezervă |
| F55 | – | – | De rezervă |
| F56 | – | 15 A albastru | PCM* |
| F57 | – | 20 A galben | Senzor NOX*/Senzor PM*/Încălzitor combustibil* |
| F58 | – | 15 A albastru | Faruri HID stânga* |
| F59 | – | 10 A roșu | Releu pompă SCR* |
| F60 | – | 15 A albastru | Modul control cutie |
| F61 | – | 10 A roșu | Senzor PM |
| F62 | – | 10 A roșu | Cuplaj aer condiționat |
| F63 | – | 20 A galben | Bobine de aprindere / Condensatori bobine de aprindere / Actuator supapă cursă scurtă — în funcție de echipare (Gaz) Încălzitor uree (Diesel)* |
| F64 | – | 25 A Curat | Injectoare combustibil/PCM/ECM |
| F65 | – | – | De rezervă |
| F66 | – | 10 A roșu | Trapă*/LRSM*/RVM/DSRC/Port USB/DTV*/WCP* |
| F67 | – | 15 A albastru | Port CDM/UCI/Port USB |
| F68 | – | 20 A galben | Motor ștergător spate |
| F69 | – | 15 A albastru | Canal Distinctiv* |
| F70 | – | 20 A galben | Motor pompă combustibil |
| F71 | – | 30 A verde | Amplificator/ANCM* |
| F72 | – | 10 A roșu | ECM*/PCM* |
| F73 | – | 15 A albastru | Far HID dreapta* |
| F74 | – | – | De rezervă |
| F75 | – | 10 A roșu | Control două baterii* |
| F76 | – | 10 A roșu | ESP |
| F77 | – | 10 A roșu | Modul control sistem tracțiune/ELSD* |
| F78 | – | 10 A roșu | Modul control motor (ECM)/asistență electrică la direcție (EPS)/PCM |
| F79 | – | – | De rezervă |
| F80 | – | 10 A roșu | Modul universal deschidere uși garaj / modul antifurt — /Sirena |
| F81 | – | 20 A galben | Lumini semnalizare/oprit remorcă dreapta* |
| F82 | – | 10 A roșu | Modul control coloana direcție/cruise control/DTV* |
| F83 | – | 10 A roșu | Ușă combustibil |
| F84 | – | 15 A albastru | Cluster instrumente |
| F85 | – | 10 A roșu | Modul airbag |
| F86 | – | 10 A roșu | Modul airbag |
| F87 | – | 10 A roșu | Suspensie pneumatică MOD* |
| F88 | – | 15 A albastru | Cluster bord/SGW/ITBM* |
| F89 | – | – | De rezervă |
| F90 | – | – | De rezervă |
| F91 | – | 20 A galben | Spațiu de încărcare priză alimentare |
| F92 | – | 10 A roșu | Lumină spate consolă*/alimentare spate |
| F93 | – | 20 A galben | Brichetă |
| F94 | – | 10 A roșu | Modul cutie/transmisie |
| F95 | – | 10 A roșu | Cameră spate / senzor unghi mort * |
| F96 | – | 10 A roșu | Comutator încălzire scaune spate * |
| F97 | – | 20 A galben | Scaune spate încălzite/volan încălzit* |
| F98 | – | 20 A galben | Scaune ventilate/scaune față încălzite* |
| F99 | – | 10 A roșu | Modul sisteme climatizare/asistență șofer/HALF/Parktronx |
| F100 | – | 10 A roșu | Amortizare activă* |
| F101 | – | 15 A albastru | HI-Travi ECCM/SMRT* |
| F102 | – | 15 A albastru | De rezervă |
| F103 | – | 10 A roșu | PTC/încălzire, ventilație și climatizare spate * |
| F104 | – | 20 A galben | Uși alimentare (bord/consolă centrală/portbagaj spate) |
Schema cutiei de siguranțe și relee – Dodge Durango
Se referă la vehiculele noi din anii:
2022.
Centru de distribuție a energiei
Descrierea fiecărei siguranțe și componente poate fi imprimată pe capacul interior, altfel numărul cavității fiecărei siguranțe este imprimat pe capacul interior.
| Cavitate | Siguranță cartuș | Microsiguranță | Descriere |
| * Dacă este prezent | |||
| Cavitate | Siguranță cartuș | Microsiguranță | Descriere |
| * Dacă este prezent | |||
| F01 | – | – | Rezervă |
| F02 | – | – | Rezervă |
| F03 | 60 A galben | – | Ventilator radiator * |
| F04 | 60 A galben | – | Pompă ESP |
| F05 | – | – | Rezervă |
| F06 | 40 A verde | – | Pompă Sistem antiblocare roți (ABS) * |
| F07 | 30 Amp Roz | – | Electromagnet demaror |
| F08 | – | – | Rezervă |
| F09 | 30 Amp Roz | – | POMPĂ GOL * |
| F10 | 40 A verde | – | CBC #2 / Lumină EXT |
| F11 | 30 Amp Roz | – | Trlr Frâne remorcă * |
| F12 | 40 A verde | – | CBC #3 / Bloc alimentare |
| F13 | 40 A verde | – | Motor ventilator HVAC |
| F14 | 40 A verde | – | CBC #4 / Lumină exterioară |
| F15 | 40 A verde | – | Răcire motor LTR * |
| F 16 | – | – | Rezervă |
| F17 | – | – | Rezervă |
| F18 | – | – | Rezervă |
| F19 | 20 A albastru | – | Tetieră electromagnetică * |
| F20 | 30 Amp Roz | – | Modificare uși de tranzit |
| F21 | – | – | Rezervă |
| F22 | 20 A albastru | – | SKE * |
| F23 | 30 Amp Roz | – | CBC #1 / Lumină interioară |
| F24 | 30 Amp Roz | – | Modificare ușă partea șoferului |
| F25 | 30 Amp Roz | – | Ștergător față |
| F26 | 30 Amp Roz | – | Valve ESP/ECU |
| F27 | – | – | Rezervă |
| F28 | 20 A albastru | – | Lumini marșarier remorcă * |
| F29 | 20 A albastru | – | Lumini poziție pentru remorcă* |
| F30 | 30 Amp Roz | – | Remorcă (priză) / remorcă (frână electrică separată) / remorcă (BUX)* |
| F31 | – | – | Rezervă |
| F32 | 30 Amp Roz | – | DTCM |
| F33 | – | – | Rezervă |
| F34 | 30 Amp Roz | – | ELSD * |
| F35 | 30 Amp Roz | – | Trapă * |
| F36 | 30 Amp Roz | – | EBL |
| F37 | 25 A Curat | – | Motor ventilator spate HVAC* |
| F38 | 30 Amp Roz | – | Invertor putere |
| F39 | 30 Amp Roz | – | PLG |
| F40 | – | 10 A roșu | Lumini de zi/reglare faruri * |
| F41 | – | – | Rezervă |
| F42 | – | 20 A galben | Claxon |
| F43 | – | – | Rezervă |
| F44 | – | 10 A roșu | Port diagnostic |
| F45 | – | 5 A Tan | Cybersecurity MOD |
| F46 | – | – | Rezervă |
| F47 | – | – | Rezervă |
| F48 | – | – | Rezervă |
| F49 | – | 10 A roșu | ICS / HVAC |
| F50 | – | 20 A galben | ELSD * |
| F51 | – | 15 A albastru | KIN/RF HUB/bloc coloana volan |
| Cavitate | Siguranță cartuș | Microsiguranță | Descriere |
| * Dacă este prezent | |||
| F52 | – | – | Rezervă |
| F53 | – | 20 A galben | Remorcă remorcă – lumini semnalizare/stop stânga* |
| F54 | – | – | Rezervă |
| F55 | – | – | Rezervă |
| F56 | – | – | Rezervă |
| F57 | – | – | Rezervă |
| F58 | – | 15 A albastru | Faruri HID stânga* |
| F59 | – | – | Rezervă |
| F60 | – | 15 A albastru | TCM |
| F61 | – | – | Rezervă |
| F62 | – | 10 A roșu | Compresor climatizare |
| F63 | – | 20 A galben | Bobine de aprindere */ Condensatoare bobină aprindere* |
| F64 | – | 25 A Curat | Injectoare combustibil / ECM |
| F65 | – | – | Rezervă |
| F66 | – | 10 A roșu | Trapă */ LRSM */ RVM / DSRC / Port USB / DTV * / WCP * |
| F67 | – | 15 A albastru | Port CDM/UCI/Port USB |
| F68 | – | 20 A galben | Motor ștergător spate |
| F69 | – | 15 A albastru | Canal lumină punctiformă * |
| F70 | – | 20 A galben | Motor pompă combustibil |
| F71 | – | 30 A verde | Amplificator */ ANCM * |
| F72 | – | 10 A roșu | SKE * |
| F73 | – | 15 A albastru | Far HID dreapta* |
| F74 | – | – | Rezervă |
| F75 | – | 10 A roșu | Control două baterii* |
| F76 | – | 10 A roșu | ESP |
| F77 | – | 10 A roșu | DTCM / ELSD * |
| F78 | – | 10 A roșu | ECM / EPS |
| F79 | – | – | Rezervă |
| F80 | – | 10 A roșu | UGDO |
| F81 | – | 20 A galben | Lumini semnalizare/stop pentru remorcă dreapta* |
| F82 | – | 10 A roșu | SCCM / pilot automat / DTV * |
| F83 | – | 10 A roșu | Ușă combustibil |
| F84 | – | 15 A albastru | Grup |
| F85 | – | 10 A roșu | ORC (sistem airbag) |
| F86 | – | 10 A roșu | ORC (sistem airbag) |
| F87 | – | – | Rezervă |
| F88 | – | 15 A albastru | Cluster / CSG * / ITBM * |
| F89 | – | – | Rezervă |
| F90 | – | – | Rezervă |
| F91 | – | 20 A galben | Spațiu încărcare – priză alimentare |
| F92 | – | 10 A roșu | Lumină spate consolă*/alimentare spate |
| F93 | – | 20 A galben | Brichetă |
| F94 | – | 10 A roșu | Modul cutie/transmisie |
| F95 | – | 10 A roșu | Came spate / senzor unghi mort * |
| F96 | – | 10 A roșu | Comutator încălzire scaune spate* |
| F97 | – | 20 A galben | Scaune spate încălzite/volan încălzit* |
| F98 | – | 20 A galben | Scaune ventilate/scaune față încălzite* |
| F99 | – | 10 A roșu | Modul sisteme climatizare/asistență șofer/HALF/Parktronx |
| F100 | – | 10 A roșu | Amortizare activă * |
| F101 | – | 15 A albastru | Senzor temperatură/senzor umiditate în mașină |
| F102 | – | 15 A albastru | Rezervă |
| F103 | – | 10 A roșu | HVAC față * |
| F104 | – | 20 A galben | Uși alimentare (bord/consolă centrală/portbagaj spate) |
