Dodge Charger (2005-2010) – cutia de siguranțe
Schema cutiei de siguranțe și relee – Dodge Charger
Se referă la vehiculele noi din anii:
2005, 2006, 2007, 2008, 2009, 2010.

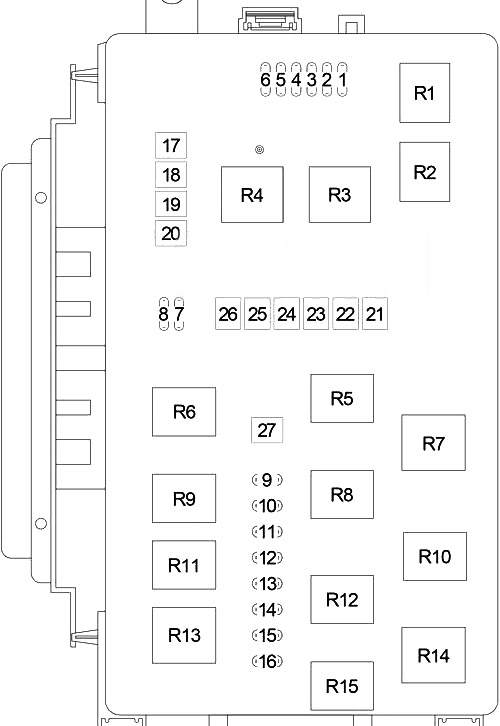

Schema cutiei de siguranțe în compartiment motor
Centru de distribuție a puterii față se află în compartiment motor.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 20 | HID: Lampă cu descărcare de înaltă intensitate stânga |
| 2 | 20 | HID: lampă cu descărcare de înaltă intensitate dreapta |
| 3 | 15 | Releu pedale reglabile (exclus memoria) |
| 4 | 20 | Releu claxon, modul control față, ambreiaj compresor climatizare (benzină) |
| 5 | 20 | HID: releu spălător faruri |
| 20 | Cluster (2005) | |
| 20 | Poliție: lampă sub compartiment motor | |
| 6 | 15 | Modul control față |
| 7 | 20 | Far față proiectoare de ceață, modul control față |
| 8 | 15 | Releu lumini de poziție (faruri față/semi semnalizatoare, lumini de poziție laterale față/spate, lumini înregistrare, lumini spate/lumină de stop sau lumini spate/lumină de stop/lumini de poziție), modul control față |
| 9 | 15 | Modul control față |
| 10 | 5 | Modul control sistem transmisie, releu demaror, modul control motor (Diesel) |
| 11 | 15 | SRT8: Modul control sistem transmisie |
| 20 | exclus SRT8: Modul control sistem transmisie | |
| 12 | – | – |
| 13 | – | – |
| 14 | 20 | SRT8: Modul control sistem transmisie |
| 25 | exclus SRT8: Modul control sistem transmisie | |
| 20 | 2005: Modul control sistem transmisie | |
| 25 | Motorină: Modul control motor, releu PTC nr. 1, releu PTC nr. 2, releu PTC nr. 3 | |
| 15 | 25 | Benzină (exclus SRT8): injector combustibil, bobină de aprindere, condensator de aprindere, electrovalvă aer bypass (3,5 l) |
| 20 | 2005: Injector combustibil, bobină de aprindere, condensator de aprindere | |
| 20 | SRT8: injector combustibil, bobină de aprindere, condensator de aprindere | |
| 25 | Motorină: modul control motor, modul bujii incandescente, senzor de oxigen, servomotor admisie, încălzitor rezervor ulei, electrovalvă EGR, servomotor presiune supraalimentare, ambreiaj compresor climatizare, releu pompă combustibil, | |
| 16 | 15 | Motorină: modul control motor |
| 20 | 2005: Modul control sistem transmisie |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 17 | 30 | Sistem antiblocare roți (ABS) |
| 18 | 30 | Releu de aprindere/oprire a ștergătorului/ștergătoarelor parbriz |
| 19 | 50 | Releu ventilator radiator (înalt), releu control ventilator radiator (înalt/scăzut), modul control față |
| 20 | 20 | Releu demaror |
| 21 | 50 | Sistem antiblocare roți (ABS) |
| 22 | 40 | Releu control ventilator radiator, ambreiaj compresor climatizare |
| 23 | 50 | HID: Releu lampă cu descărcare de înaltă intensitate (siguranță (compartiment motor): “1”, “2”) |
| 24 | 60 | AWD/SRT/Diesel: Ventilator radiator |
| 25 | 30 | Modul control față |
| 26 | 20 | RLE: Releu control cutie |
| 20 | Motorină: releu ambreiaj compresor climatizare | |
| 27 | 30 | Modul control față |
| R1 | Claxon | |
| R2 | Benzină: Ambreiaj compresor climatizare | |
| R3 | Control ventilator radiator (înalt/scăzut) | |
| R4 | Ventilator radiator (înalt) | |
| R5 | Aprindere/oprire ștergător/ștergătoare parbriz | |
| R6 | RLE: control cutie | |
| R7 | Control ventilator radiator | |
| R8 | Ștergător/Ștergătoare parbriz Înalt/Scăzut | |
| R9 | Demaror | |
| R10 | Pedale reglabile (exclus memoria) | |
| R11 | Lumină parcare | |
| R12 | Far față proiectoare ceață | |
| R13 | Dezactivare automată | |
| R14 | Releu descărcare de înaltă intensitate | |
| R15 | – | |

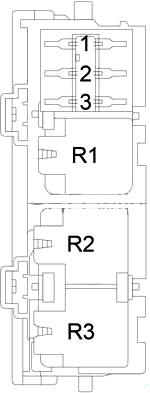

Cutia de relee (Diesel)
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 1 | 50 | Releu PTC nr. 1 |
| 2 | 50 | Releu PTC nr. 2 |
| 3 | 50 | Releu PTC nr. 3 |
| R1 | PTC nr. 3 | |
| R2 | PTC nr. 2 | |
| R3 | PTC nr. 1 | |

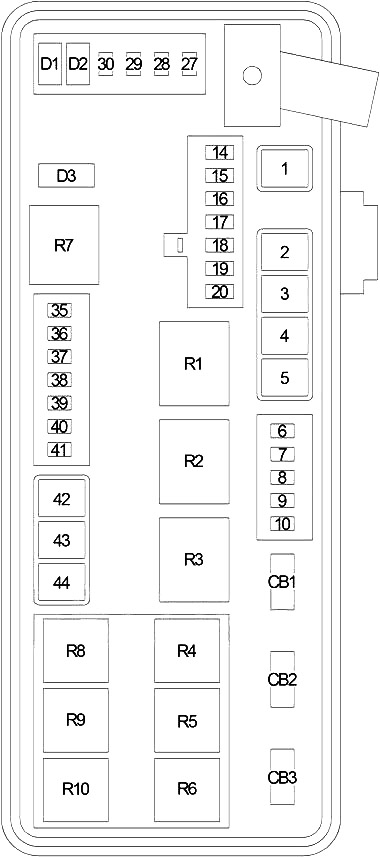

Schema cutiei de siguranțe din portbagaj
Centru de distribuție a puterii spate se află în partea spate sub panoul de acces la roata de rezervă.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 60 | Siguranță (Portbagaj): “14”, “36”, “38”, “44” |
| 2 | 40 | Cutia de siguranțe din compartiment motor (element siguranță 14) |
| 3 | 20 | Poliție: lampă plafonieră |
| 4 | 40 | Cutia de siguranțe din compartiment motor (element siguranță 14) |
| 5 | 30 | exclus SRT8: Modul scaun încălzit, Diodă Zener, Siguranță (Portbagaj): “30” |
| 40 | SRT8: Modul scaun încălzit, Diodă Zener, Siguranță (Portbagaj): “30” | |
| 6 | 20 | Releu al pompei combustibil |
| 7 | 20 | SRT8: Amplificator subwoofer |
| 15 | Poliție: Lampă punctiformă (dreapta) | |
| 8 | 15 | Conector Data Link, Sistem de clasificare pasageri (partea stângă), Aprindere (Modul control motor (Diesel), Modul control sistem transmisie, Modul blocare coloana volan (dreapta), Releu al pompei combustibil (benzină), Siguranță (Portbagaj): “27”, “29”, “40”, Diodă nr. 1) |
| 9 | 20 | Priză de alimentare – consolă |
| 10 | 10 | Export: releu spate proiectoare de ceață |
| 15 | Poliție: Lampă punctiformă (stânga) | |
| 14 | 10 | Control climatizare / încălzire, modul acces cheie la distanță Sentry (LHD), cluster, modul transmițător/receptor (dreapta) |
| 15 | 20 | Modul frâne (remorcă) |
| 16 | 20 | Magnum (300C Touring): priză de alimentare spate |
| 17 | 20 | Cluster, modul blocare coloana volan (dreapta), modul acces cheie la distanță Sentry (RHD) |
| 18 | 20 | Brichetă |
| 19 | 10 | Comutator lumină de stop, releu întrerupere lumină de stop (exclus MK25E) |
| 20 | 20 | Magnum (300C Touring): releu spate ștergătoare parbriz |
| 27 | 10 | Sistem de clasificare pasageri, modul control dispozitive reținere pasageri |
| 28 | 10 | exclus SRT8: Modul control dispozitive reținere pasageri |
| 5 | SRT8: Modul control dispozitive reținere pasageri | |
| 29 | 5 | Comutator lumină de stop, cluster, modul acces cheie la distanță Sentry, senzor debit masic aer (Diesel), Sistem antiblocare roți (ABS), modul control față, modul control sistem transmisie (benzină), modul control motor (Diesel) |
| 30 | 10 | Modul ușă partea șoferului/pasagerului, comutator oglinzi, modul control sistem direcție, modul interfață poliție/taxi |
| 35 | 5 | Comutator oglinzi (exclus memorie), comutator geam/încuietoare ușă partea pasagerului Express (exclus bază), amplificator spate antenă, semnalizator faruri (poliție), releu poliție nr. 1, releu poliție nr. 2, releu poliție nr. 3, modul electronic ventilație (Export), Senzor ploaie (Export) |
| 36 | 20 | Radio, modul handsfree, receptor satelit, sistem multimedia cu monitor/DVD, modul receptor informații trafic (export) |
| 37 | 15 | NAG1: Modul control cutie automată |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 38 | 5 | Lumină de încărcare (exclus Magnum), modul ceas analogic, modul electronic plafon, sirenă (partea șoferului) |
| 39 | 10 | Oglindă încălzită |
| 40 | 5 | exclus SRT8: Comutator încălzire scaun stânga/dreapta, control încălzire climatizare, oglindă retrovizoare interioară |
| 10 | SRT8: Comutator încălzire scaun stânga/dreapta, control încălzire climatizare, oglindă retrovizoare interioară | |
| 5 | Poliție: schimbare bancă | |
| 41 | 10 | Control încălzire climatizare, monitor presiune pneuri, senzor nivel faruri stânga/dreapta (export), modul asistență parcare, modul nivelare faruri (export), lampă descărcare intensitate mare stânga/dreapta (export) |
| 42 | 30 | Motor ventilator față (MTC), modul ventilator față (ATC) |
| 43 | 30 | Dezghețare lunetă spate |
| 44 | 20 | Modul control față, motor/modul trapă, amplificator radio |
| CB1 | 25 | Comutator scaun șofer (exclus memorie), modul scaun memorie, cluster (exclus scaun electric/memorie) |
| CB2 | 25 | Comutator scaun pasager |
| CB3 | 25 | exclus SRT8: comutator geam șofer/pasager/încuietoare ușă (bază), modul ușă șofer/pasager (exclus bază), comutator geam șofer/încuietoare ușă Express (exclus bază) |
| 30 | SRT8: comutator geam șofer/pasager/încuietoare ușă (bază), modul ușă șofer/pasager (exclus bază), comutator geam șofer/încuietoare ușă (exclus bază) | |
| D1 | NAG1: Releu control cutie | |
| D2 | Modul control față | |
| D3 | Zener | |
| R1 | Marș | |
| R2 | Dezghețare lunetă spate | |
| R3 | Întârziere accesorii | |
| R4 | NAG1: Control cutie | |
| R5 | Export: far spate proiectoare ceață | |
| R6 | Magnum (300C Touring): ștergător spate | |
| R7 | – | |
| R8 | Bloc siguranțe lumini de stop (exclus MK25E) | |
| R9 | Pompă combustibil | |
| R10 | – | |
