Dodge Challenger (2009-2014) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Dodge Challenger (2009–2014), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).
Schema siguranțelor și releelor – Dodge Challenger
Se referă la vehiculele noi din anii:
2009, 2010.

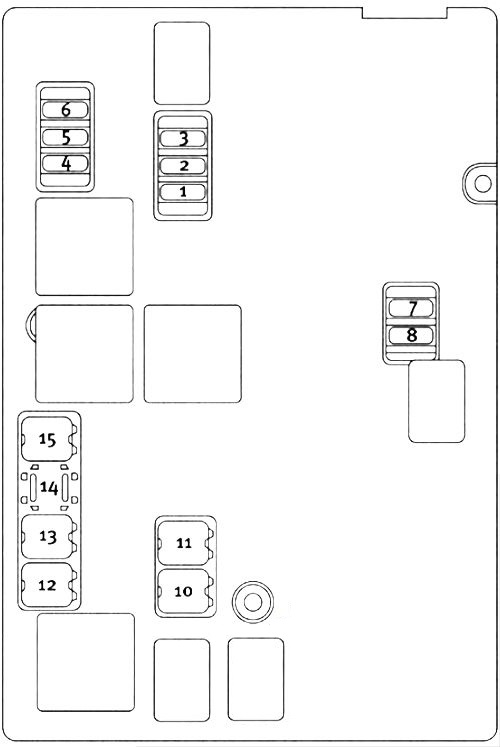

Compartiment motor
Modul control integrat
Modul control integrat (IPM) se află în compartimentul motor pe partea pasagerului.
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
|---|---|---|---|
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
| 1 | — | 15 A albastru | Motor ștergător |
| 2 | — | 25 Amp Natural | Modul control sistem grup propulsor (PCM)/Alimentare modul NGS (batt) |
| 3 | — | 25 Amp Natural | Aprindere Pornire/Start |
| 4 | — | 25 Amp Natural | Electromagnet/Alternator EGR |
| 5 | — | — | — |
| 6 | — | 25 Amp Natural | Bobine de aprindere/injectoare |
| 7 | — | — | — |
| 8 | — | 30 A verde | Demaror |
| 9 | — | — | — |
| 10 | 30 Amp Roz | — | Ștergător față |
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
|---|---|---|---|
| 11 | 30 Amp Roz | — | Supape sistem antiblocare roți (ABS) |
| 12 | 40 A verde | — | Ventilator radiator jos/sus |
| 13 | 50 A roșu | — | Motor pompă sistem antiblocare roți (ABS) |
| 14 | — | — | — |
| 15 | 50 A roșu | — | Ventilator radiator |
| 16 | — | — | — |
| 17 | — | — | — |
| 18 | — | — | — |
| 19 | — | — | — |
| 20 | — | — | — |
| 21 | — | — | — |
| 22 | — | — | — |
Portbagaj

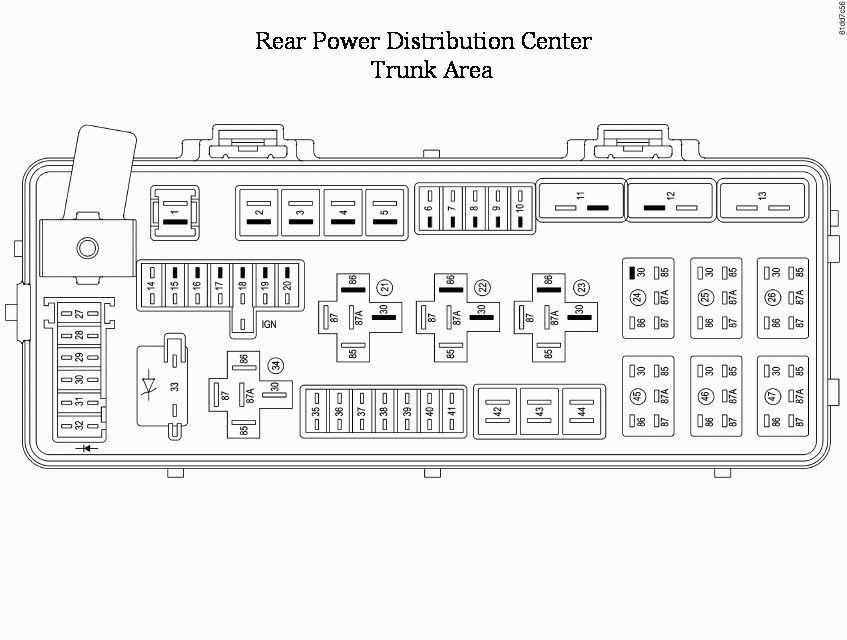

Centru de distribuție a alimentării spate
În portbagaj, sub panoul de acces la roata de rezervă, se află de asemenea un centru de distribuție a puterii.
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
|---|---|---|---|
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
| 1 | 60 A galben | Consum după oprirea aprinderii (IOD) Incavo 1 al centrului de distribuție a alimentării spate conține o siguranță IOD neagră necesară pentru prelucrarea vehiculului în timpul montajului. Piesa de schimb este o siguranță cartuș galbenă de 60 A. | |
| 2 | 40 A verde | — | Modul de alimentare integrat (IPM) |
| 3 | — | — | — |
| 4 | 40 A verde | — | Modul de alimentare integrat (IPM) |
| 5 | 30 Amp roz | — | Scaune încălzite – dacă sunt prezente |
| 6 | — | 20 A galben | Pompă combustibil |
| 7 | — | 15 A albastru | Amplificator audio – dacă este prezent |
| 8 | 15 A albastru | Conector diagnostic (DLC) / modul control wireless (WCM) / nod aprindere wireless (WIN) | |
| 9 | — | 20 A galben | Siguranță presostat |
| 10 | — | 25 Amp natural | Pompă gol — dacă este prezentă |
| 11 | Comutator circuit 25 A | — | Set indicatori și comutator scaun șofer (incavo 11, 12 și 13 conțin siguranțe (comutatoare) cu resetare automată, care pot fi deservite doar de un dealer autorizat) |
| 12 | Comutator circuit 25 A | — | Comutator scaun partea pasagerului (incavo 11, 12 și 13 conțin siguranțe (comutatoare) cu resetare automată, care pot fi deservite doar de un dealer autorizat) |
| 13 | Comutator circuit 25 A | — | Module uși, comutator geam șofer și comutator geam partea pasagerului (incavo 11, 12 și 13 conțin siguranțe (comutatoare) cu resetare automată, care pot fi deservite doar de un dealer autorizat) |
| 14 | — | 10 A roșu | Control încălzitor AC/cluster/modul siguranță – dacă este prezent |
| 15 | — | 20 A galben | Amortizor activ – dacă este prezent |
| 16 | — | 20 A galben | Modul scaun încălzit – dacă este prezent |
| 17 | — | 20 A galben | Cluster instrumente |
| 18 | — | 20 A galben | Brichetă (bord) |
| 19 | — | 10 A roșu | Lumini de stop |
| 20 | — | — | — |
| 21 | — | — | — |
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
|---|---|---|---|
| 22 | — | — | — |
| 23 | — | — | — |
| 24 | — | — | — |
| 25 | — | — | — |
| 26 | — | — | — |
| 27 | — | 10 A roșu | Controler de imobilizare pasageri (ORC) |
| 28 | — | 15 A albastru | Pornire aprindere, control încălzitor AC/controler de imobilizare pasageri (ORC) |
| 29 | 5 A bej | Cluster/control electronic al stabilității (ESC)/modul control sistem propulsie (PCM)/comutator LUMINĂ DE STOP | |
| 30 | — | 10 A roșu | Module uși/oglinzi alimentate/modul control sistem direcție (SCM) |
| 31 | — | — | — |
| 32 | — | — | — |
| 33 | — | — | — |
| 34 | — | — | — |
| 35 | — | 5 A bej | Modul antenă – dacă este prezent/oglinzi alimentate |
| 36 | — | 25 Amp Natural | Kit handsfree — dacă este prezent/radio/amplificator |
| 37 | — | 15 A albastru | Cutie automată |
| 38 | — | 10 A roșu | Modul lumini încărcare/informații vehicul – dacă este prezent |
| 39 | — | 10 A roșu | Oglinzi încălzite – dacă sunt prezente |
| 40 | — | 5 A portocaliu | Oglindă retrovizoare interioară automată/scaune încălzite – dacă sunt prezente/comutator bancar |
| 41 | — | — | — |
| 42 | 30 Amp Roz | — | Motor ventilator față |
| 43 | 30 Amp Roz | — | Dezghețare lunetă spate |
| 44 | 20 A albastru | — | Amplificator/Trapă – dacă este prezentă |
Schema cutiei de siguranțe și relee – Dodge Challenger
Se referă la vehiculele noi din anii:
2011, 2012, 2013, 2014.
Compartiment motor
Modul control integrat
Modul control integrat (IPM) se află în compartimentul motor pe partea pasagerului.
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
|---|---|---|---|
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
| 1 | — | 15 A albastru | Motor ventilator ștergător |
| 2 | — | 25 Amp Natural | Modul control grup propulsor (PCM)/Alimentare modul NGS (batt) |
| 3 | — | 25 Amp Natural | Aprindere Pornire/Start |
| 4 | — | 25 Amp Natural | Electromagnet/Alternator EGR |
| 5 | — | 15 A albastru | Modul control grup propulsor |
| 6 | — | 25 Amp Natural | Bobine de aprindere/injectoare |
| 7 | — | 25 Amp Natural | Releu ștergătoare faruri – dacă este prezent |
| 8 | — | 30 A verde | Demaror |
| 9 | — | — | — |
| 10 | 30 Amp Roz | — | Ștergător față |
| Incavo | Siguranță cartuș | Mini siguranțe | Descriere |
|---|---|---|---|
| 11 | 30 Amp Roz | — | Supape sistem antiblocare roți (ABS) |
| 12 | 40 A verde | — | Ventilator radiator jos/sus |
| 13 | 50 A roșie | — | Motor pompă sistem antiblocare roți (ABS) |
| 14 | — | — | — |
| 15 | 50 A roșie | — | Ventilator radiator |
| 16 | — | — | — |
| 17 | — | — | — |
| 18 | — | — | — |
| 19 | — | — | — |
| 20 | — | — | — |
| 21 | — | — | — |
| 22 | — | — | — |
Portbagaj
Centru de distribuție a alimentării spate
În portbagaj, sub panoul de acces la roata de rezervă, se află de asemenea un centru de distribuție a puterii.
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
|---|---|---|---|
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
| 1 | 60 A galben | Consum după oprirea aprinderii (IOD) Incavo 1 al centrului de distribuție a alimentării spate conține o siguranță IOD neagră necesară pentru prelucrarea vehiculului în timpul montajului. Piesa de schimb pentru service este o siguranță cartuș galbenă de 60 A. | |
| 2 | 40 A verde | — | Modul de alimentare integrat (IPM) |
| 3 | — | — | — |
| 4 | 40 A verde | — | Modul de alimentare integrat (IPM) |
| 5 | 30 A roz | — | Scaune încălzite – dacă sunt prezente |
| 6 | — | 20 A galben | Pompă combustibil |
| 7 | — | 15 A albastru | Amplificator audio – dacă este prezent |
| 8 | 15 A albastru | Conector diagnostic (DLC) / modul control wireless (WCM) / nod aprindere wireless (WIN) | |
| 9 | — | 20 A galben | Presofuzie alimentare |
| 10 | — | — | — |
| 11 | Comutator circuit 25 A | — | Grup instrumente și comutator scaun șofer (incavo 11, 12 și 13 conțin siguranțe (comutatoare) auto-reset care pot fi deservite doar de un dealer autorizat) |
| 12 | Comutator circuit 25 A | — | Comutator scaun partea pasagerului (incavo 11, 12 și 13 conțin siguranțe (comutatoare) auto-reset care pot fi deservite doar de un dealer autorizat) |
| 13 | Comutator circuit 25 A | — | Module uși, comutator geam șofer și comutator geam partea pasagerului (incavo 11, 12 și 13 conțin siguranțe (comutatoare) auto-reset care pot fi deservite doar de un dealer autorizat) |
| 14 | — | 10 A roșie | Control încălzitor climatizare/grup/modul siguranță – dacă este prezent |
| 15 | — | — | — |
| 16 | — | — | — |
| 17 | — | 20 A galben | Grup |
| 18 | — | 20 A galben | Posibilitate selecție priză alimentare |
| 19 | — | 10 A roșie | Lumini de stop |
| 20 | — | — | — |
| 21 | — | — | — |
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
|---|---|---|---|
| 22 | — | — | — |
| 23 | — | — | — |
| 24 | — | — | — |
| 25 | — | — | — |
| 26 | — | — | — |
| 27 | — | 10 A roșie | Controler imobilizare pasageri (ORC) |
| 28 | — | 10 A roșie | Aprindere pornire |
| 29 | 5 A Tan | Grup/modul control electronic stabilitate (ESC)/modul control sistem propulsie (PCM)/întrerupător LUMINĂ DE STOP | |
| 30 | — | 10 A roșie | Module uși/oglinzi electrice/modul control direcție (SCM) |
| 31 | — | — | — |
| 32 | — | — | — |
| 33 | — | — | — |
| 34 | — | — | — |
| 35 | — | 5 A Tan | Modul antenă – dacă este prezent/oglinzi electrice |
| 36 | — | 25 Amp Natural | Kit handsfree — dacă este prezent/radio/amplificator |
| 37 | — | 15 A albastru | Cutie automată |
| 38 | — | 10 A roșie | Modul lumini încărcare/informații vehicul – dacă este prezent |
| 39 | — | 10 A roșie | Oglinzi încălzite – dacă sunt prezente |
| 40 | — | 5 A portocaliu | Oglindă retrovizoare interioară automată/scaune încălzite – dacă sunt prezente/întrerupător bancar |
| 41 | — | — | — |
| 42 | 30 Amp Roz | — | Motor ventilator față |
| 43 | 30 Amp Roz | — | Dezghețator lunetă spate |
| 44 | 20 A albastru | — | Amplificator/Trapă – dacă este prezentă |
