Dodge Avenger (2008-2014) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Dodge Avenger (2008–2014), vei obține informații despre poziția panourilor de siguranțe din interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).
Modulul de alimentare integrat (cutia de siguranțe) se află în compartiment motor lângă unitatea filtrului de aer.
Acest centru conține siguranțe tip cartuș și mini siguranțe. Eticheta de identificare a fiecărui element poate fi imprimată pe partea interioară a capacului.
| Incavo | Siguranță cartuș | mini siguranță | Descriere |
|---|---|---|---|
| Incavo | Siguranță cartuș | mini siguranță | Descriere |
| 1 | 40 A verde | — | — |
| 2 | — | 20 A galben | — |
| 3 | — | 10 A roșu | Alimentare baterie — lumină de stop central montată sus (CHMSL)/comutator frână |
| 4 | — | 10 A roșu | Alimentare baterie — comutator aprindere |
| 5 | — | 20 A galben | Remorcă remorcă — dacă este prezentă |
| 6 | — | 10 A roșu | Preluare după oprirea aprinderii (IOD) — comutator alimentare oglindă/controlere climatizare |
| 7 | — | 30 A verde | Oprire aprindere (IOD) Senzor 1 |
| 8 | 30 A verde | Oprire aprindere (IOD) Senzor 2 | |
| 9 | 40 A verde | Alimentare baterie — scaune electrice — dacă este prezentă/pompă aer PZEV — dacă este prezentă | |
| 10 | — | 20 A galben | Alimentare baterie — nod compartiment cabină (CCN) |
| 11 | — | 15 Amp albastru deschis | Posibilitate selecție priză alimentare |
| 12 | — | 20 A galben | — |
| 13 | — | 20 A galben | — |
| 14 | 10 A roșu | Preluare după oprirea aprinderii (IOD) — nod compartiment cabină (CCN)/Iluminare interioară | |
| 15 | 40 A verde | — | Alimentare baterie — releu ventilator radiator |
| 16 | — | 15 A albastru mediu | IGN Run/ACC-brichetă/PWR trapă Mod |
| 17 | — | 10 A roșu | Preluare după oprirea aprinderii (IOD) — modul control wireless (WCM)/ceas/modul control sistem direcție (SCM) |
| 18 | 40 A verde | Alimentare baterie — releu oprire automată (ASD) |
| Incavo | Siguranță cartuș | siguranță mini | Descriere |
|---|---|---|---|
| 19 | — | 20 A galben | Prelevare după oprirea aprinderii (IOD) — Alimentare amplificator putere 2 — dacă este prezent |
| 20 | — | 15 A albastru deschis | Prelevare după oprirea aprinderii (IOD) — Radio |
| 21 | — | 10 A roșu | — |
| 22 | — | 10 A roșu | Pornire aprindere — control climatizare/suport încălzit pentru pahar — dacă este prezent |
| 23 | — | 15 A albastru deschis | Alimentare releu oprire automată (ASD) 3 |
| 24 | — | 25 A transparent | Alimentare baterie — alimentare trapă PWR |
| 25 | — | 10 A roșu | Funcționare aprindere — oglinzi încălzite — dacă sunt prezente |
| 26 | — | 15 A albastru deschis | Alimentare releu oprire automată (ASD) 2 |
| 27 | — | 10 A roșu | Funcționare aprindere — modul clasificare pasageri (OCM)/controler imobilizator pasageri (ORC) |
| 28 | — | 10 A roșu | Funcționare aprindere — modul clasificare pasageri (OCM)/controler imobilizator pasageri (ORC) |
| 29 | — | — | Mașină caldă (fără siguranță) |
| 30 | — | 20 A galben | Funcționare aprindere — scaune încălzite — în funcție de echipare |
| 31 | — | 10 A roșu | — |
| 32 | 30 Amp Roz | Alimentare releu oprire automată (ASD) 1 | |
| 33 | — | 10 A roșu | Alimentare baterie — grup întrerupătoare/conexiune diagnostic/modul control grup propulsor (PCM) |
| 34 | 30 Amp Roz | Alimentare baterie — Modul sistem antiblocare roți (ABS) — dacă este prezent/Modul program electronic stabilitate (ESP) — dacă este prezent | |
| 35 | 40 A verde | — | Alimentare baterie — Modul antiblocare (ABS) — dacă este prezent/Modul program electronic stabilizare (ESP) — dacă este prezent |
| 36 | 30 Amp Roz | — | Alimentare baterie — modul ușă partea pasagerului (PDM)/modul ușă partea șoferului (DDM) |
| 37 | — | 25 A transparent | — |

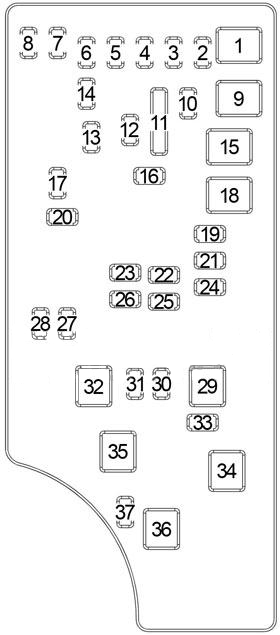

Schema cutiei de siguranțe și relee – Dodge Avenger
Se referă la vehiculele produse în anii:
2009, 2010.
Modulul de alimentare integrat (cutia de siguranțe) se află în compartimentul motor lângă grupul filtrului de aer.
Acest centru conține siguranțe tip cartuș și mini siguranțe. Eticheta de identificare a fiecărui element poate fi imprimată pe partea interioară a capacului.
| Incavo | Siguranță cartuș | mini siguranță | Descriere |
|---|---|---|---|
| Incavo | Siguranță cartuș | mini siguranță | Descriere |
| 1 | 40 A verde | — | Modul de alimentare superior — dacă este prezent |
| 2 | — | 20 A galben | Modul AWD |
| 3 | — | 10 A roșu | Alimentare baterie — lumină de stop centrală montată sus (CHMSL)/comutator frână |
| 4 | — | 10 A roșu | Alimentare baterie – comutator aprindere |
| 5 | — | 20 A galben | Remorcă remorcă — dacă este prezent |
| 6 | — | 10 A roșu | Consum după oprirea aprinderii (IOD) — comutator alimentare oglindă/controle climatizare |
| 7 | — | 30 A verde | Oprire aprindere (IOD) Senzor 1 |
| 8 | — | 30 A verde | Oprire aprindere (IOD) Senzor 2 |
| 9 | 40 A verde | Alimentare baterie — Scaune electrice reglabile — în funcție de echipare/Pompă aer PZEV — în funcție de echipare | |
| 10 | — | 20 A galben | Alimentare baterie — nod compartiment habitaclu (CCN) |
| 11 | — | 15 Amp albastru deschis | Posibilitate selecție priză alimentare |
| 12 | — | 20 A galben | — |
| 13 | — | 20 A galben | — |
| 14 | — | 10 A roșu | Consum după oprirea aprinderii (IOD) — nod compartiment habitaclu (CCN)/Iluminare interioară |
| 15 | 40 A verde | — | Alimentare baterie — releu ventilator radiator |
| 16 | — | 15 A albastru mediu | IGN Run/ACC-brichetă/PVVR trapă |
| 17 | — | 10 A roșu | Consum după oprirea aprinderii (IOD) — modul control wireless (WCM)/ceas/modul control sistem direcție (SCM) |
| 18 | 40 A verde | — | Alimentare baterie — releu oprire automată (ASD) |
| Incavo | Siguranță cartuș | siguranță mini | Descriere |
|---|---|---|---|
| 19 | — | 20 A galben | Consum după oprirea aprinderii (IOD) — alimentare amplificator putere 2 — dacă este prezent |
| 20 | — | 15 A albastru mediu | Oprire aprindere (IOD) -Radio |
| 21 | — | 10 A roșu | — |
| 22 | — | 10 A roșu | Pornire aprindere — control climatizare/suport pentru pahar încălzit — în funcție de echipare |
| 23 | — | 15 A albastru mediu | Alimentare releu oprire automată (ASD) 3 |
| 24 | — | 25 Amp Natural | Alimentare baterie — alimentare trapă PWR |
| 25 | — | 10 A roșu | Pornire aprindere — oglinzi încălzite — dacă sunt prezente |
| 26 | — | 15 A albastru mediu | Alimentare releu oprire automată (ASD) 2 |
| 27 | — | 10 A roșu | Circuit aprindere — modul clasificare pasageri (OCM)/control imobilizator pasageri (ORC) |
| 28 | — | 10 A roșu | Circuit aprindere — modul clasificare pasageri (OCM)/control imobilizator pasageri (ORC) |
| 29 | — | — | Mașină caldă (fără siguranță) |
| 30 | — | 20 A galben | Pornire aprindere — scaune încălzite — în funcție de echipare |
| 31 | — | 10 A roșu | — |
| 32 | 30 Amp Roz | — | Alimentare releu oprire automată (ASD) 1 |
| 33 | 10 A roșu | Alimentare baterie — grup comutatoare/conexiune diagnostic/modul control motor (PCM) | |
| 34 | 30 Amp Roz | Alimentare baterie – Modul prevenire blocare frâne (ABS) – dacă este prezent/ Modul control electronic stabilitate (ESC) – dacă este prezent | |
| 35 | 40 A verde | — | Alimentare baterie – Modul prevenire blocare frâne (ABS) – în funcție de echipare/ Modul control electronic stabilitate (ESC) – în funcție de echipare |
| 36 | 30 Amp Roz | — | Alimentare baterie — modul ușă pasager (PDM)/ modul ușă șofer (DDM) |
| 37 | — | 25 Amp Natural | Modul alimentare superioară — dacă este prezent |
Schema cutiei de siguranțe și relee – Dodge Avenger
Se referă la vehiculele produse în anii:
2011.
Modulul de alimentare integrat (cutia de siguranțe) se află în compartiment motor lângă unitatea filtrului de aer.
Acest centru conține siguranțe tip cartuș și mini siguranțe. Eticheta care identifică fiecare element poate fi imprimată pe partea interioară a capacului.
| Incavo | Siguranță cartuș | mini siguranță | Descriere |
|---|---|---|---|
| Incavo | Siguranță cartuș | mini siguranță | Descriere |
| 1 | 40 A verde | — | Modul alimentare superior — dacă este prezent |
| 2 | — | 20 A galben | Modul AWD |
| 3 | — | 10 A roșu | Lumină de stop central montată (CHMSL)/comutator frână |
| 4 | — | 10 A roșu | Aprindere |
| 5 | — | 20 A galben | Remorcă – dacă este prezentă |
| 6 | — | 10 A roșu | Comutator alimentare oglindă/control climatizare |
| 7 | — | 30 A verde | Dezactivare aprindere (IOD) Senzor 1 |
| 8 | 30 A verde | Dezactivare aprindere (IOD) Senzor 2 | |
| 9 | 40 A verde | — | Alimentare baterie – Scaune electrice – în funcție de echipare/Pompă aer PZEV – în funcție de echipare |
| 10 | — | 20 A galben | Panou instrumente/chei alimentare/lumini interioare |
| 11 | — | 15 Amp albastru deschis | Siguranță selectabilă (în interiorul cotieră centrală) |
| 12 | — | 20 A galben | — |
| 13 | — | 20 A galben | Aprindere |
| 14 | — | 10 A roșu | Panou instrumente |
| 15 | 40 A verde | — | Releu ventilator radiator |
| 16 | — | 15 A albastru mediu | Brichetă / trapă – dacă este prezentă |
| 17 | — | 10 A roșu | Modul control wireless (WCM)/ Ceas/Modul control sistem direcție (SCM) |
| 18 | 40 A verde | — | Releu dezactivare automată (ASD) |
| Incavo | Siguranță cartuș | mini siguranță | Descriere |
|---|---|---|---|
| 19 | — | 20 A galben | Amplificator audio – dacă este prezent |
| 20 | — | 15 A albastru deschis | Radio |
| 21 | — | 10 A roșu | Sirena – dacă este prezentă |
| 22 | — | 10 A roșu | Pornire aprindere – Control climatizare/suport pentru cană încălzit – dacă este prezent |
| 23 | — | 15 A albastru deschis | Releu 3 de dezactivare automată (ASD) |
| 24 | — | 25 A natural | Trapă — dacă este prezentă |
| 25 | — | 10 A roșu | Funcționare aprindere — oglinzi încălzite — dacă sunt prezente |
| 26 | — | 15 A albastru deschis | Releu 2 de dezactivare automată (ASD) |
| 27 | — | 10 A roșu | Pornire aprindere — modul clasificare pasageri (OCM)/controler imobilizare pasageri (ORC) |
| 28 | — | 10 A roșu | Ciclu aprindere — modul clasificare pasageri (OCM)/ controler imobilizare pasageri (ORC) |
| 29 | — | — | Mașină caldă (fără siguranță) |
| 30 | — | 20 A galben | Pornire aprindere — scaune încălzite — în funcție de echipare |
| 31 | — | 10 A roșu | Spray faruri — în funcție de echipare |
| 32 | 30 A roz | — | Releu 1 de dezactivare automată (ASD) |
| 33 | — | 10 A roșu | Grup întrerupătoare/conector diagnostic/modul control sistem grup propulsor (PCM) |
| 34 | 30 A roz | Modul sistem antiblocare roți (ABS) – dacă este prezent/Modul control electronic stabilitate (ESC) – dacă este prezent | |
| 35 | 40 A verde | — | Modul sistem antiblocare roți (ABS) – dacă este prezent / Modul control electronic stabilitate (ESC) – dacă este prezent |
| 36 | 30 A roz | — | Modul ușă pasager (PDM)/modul ușă șofer (DDM) |
| 37 | — | 25 A natural | Modul alimentare superioară — dacă este prezent |
Schema cutiei de siguranțe și relee – Dodge Avenger
Se referă la vehiculele produse în anii:
2012, 2013, 2014.
Modulul de alimentare integrat (cutia de siguranțe) se află în compartiment motor lângă unitatea filtrului de aer.
Acest centru conține siguranțe tip cartuș și mini siguranțe. Eticheta de identificare a fiecărui element poate fi imprimată pe partea interioară a capacului.
| Incavo | Siguranță cartuș | mini siguranță | Descriere |
|---|---|---|---|
| Incavo | Siguranță cartuș | mini siguranță | Descriere |
| 1 | 40 A verde | — | Modul alimentare superior — dacă este prezent |
| 2 | — | 20 A galben | Pompă gol frâne |
| 3 | — | 10 A roșu | Lumină de stop centrală superioară (CHMSL)/comutator frână |
| 4 | — | 10 A roșu | Aprindere |
| 5 | — | 20 A galben | Remorcă remorcă – dacă este prezentă |
| 6 | — | 10 A roșu | Comutator alimentare oglindă/climatizare |
| 7 | — | 30 A verde | Dezactivare aprindere (IOD) Senzor 1 |
| 8 | — | 30 A verde | Dezactivare aprindere (IOD) Senzor 2 |
| 9 | 40 A verde | Alimentare baterie — Scaune electrice — dacă sunt prezente | |
| 10 | — | 20 A galben | Panou instrumente/încuietori alimentare/lumini interioare |
| 11 | — | 15 A albastru deschis | La punctul de alimentare selectabil (în interiorul cotierii centrale) |
| 12 | — | — | — |
| 13 | — | 20 A galben | Aprindere/brichetă |
| 14 | — | 10 A roșu | Panou instrumente |
| 15 | 40 A verde | — | Releu ventilator radiator |
| 16 | — | 15 A albastru deschis | Trapă — dacă este prezentă |
| 17 | — | 10 A roșu | Modul control wireless (WCM)/ Ceas/Modul control direcție (SCM) |
| 18 | 40 A verde | — | Releu dezactivare automată (ASD) |
| Incavo | Siguranță cartuș | siguranță mini | Descriere |
|---|---|---|---|
| 19 | — | 20 A galben | Amplificator audio — dacă este prezent |
| 20 | — | 15 A albastru deschis | Radio |
| 21 | — | 10 A roșu | Sirena – dacă este prezentă |
| 22 | — | 10 A roșu | Aprindere – Control climatizare/suport pentru cană încălzită – dacă este prezent |
| 23 | — | 15 A albastru deschis | Releu 3 de dezactivare automată (ASD) |
| 24 | — | 25 A natural | Trapă — dacă este prezentă |
| 25 | — | 10 A roșu | Funcționare aprindere — oglinzi încălzite — dacă sunt prezente |
| 26 | — | 15 A albastru deschis | Releu 2 de dezactivare automată (ASD) |
| 27 | — | 10 A roșu | Aprindere — modul clasificare pasageri (OCM)/controler imobilizare pasageri (ORC) |
| 28 | — | 10 A roșu | Aprindere — modul clasificare pasageri (OCM)/controler imobilizare pasageri (ORC) |
| 29 | — | — | Încălzire (fără siguranță) |
| 30 | — | 20 A galben | Aprindere — scaune încălzite — în funcție de echipare |
| 31 | — | — | Rezervă |
| 32 | 30 A roz | — | Releu 1 de dezactivare automată (ASD) |
| 33 | — | 10 A roșu | Unitate comutatoare/conector diagnostic/modul control motor (PCM) |
| 34 | 30 A roz | — | Modul sistem antiblocare roți (ABS) – dacă este prezent/ Modul control electronic stabilitate (ESC) – dacă este prezent |
| 35 | 40 A verde | — | Modul sistem antiblocare roți (ABS) – dacă este prezent/ Modul control electronic stabilitate (ESC) – dacă este prezent |
| 36 | 30 A roz | — | Modul ușă pasager (PDM)/ modul ușă șofer (DDM) |
| 37 | — | 25 A natural | Modul alimentare superioară — dacă este prezent |
