Dodge RAM 1500, 2500, 3500 (1994-2018) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe ale Dodge RAM 1500, 2500, 3500 (1994–2018), vei obține informații despre poziția panourilor de siguranțe în interiorul vehiculului și vei învăța atribuirea fiecărei siguranțe (schema siguranțelor).
Schema siguranțelor și releelor – Dodge RAM 1500, 2500, 3500
Se referă la vehiculele noi din anii:
1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001.

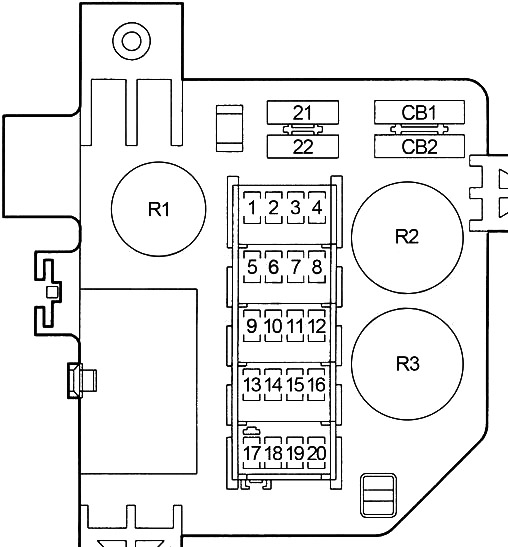

Cutia de siguranțe a bordului
Siguranțele se află pe partea stângă a bordului.

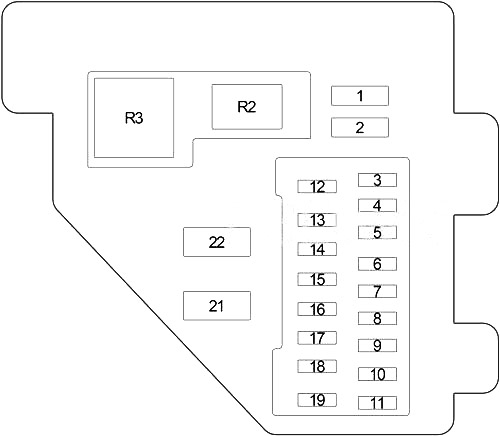

Schema 1994-1997
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 20 | 1996-1997: Priză de alimentare |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | 20 | Brichetă pentru trabucuri, priză (1994-1995) |
| 6 | 15 | 1994-1995: Semnalizatoare |
| 20 | 1996-1997: Semnalizatoare | |
| 7 | 10 | 1994-1995: Radio |
| 15 | 1996-1997: Radio | |
| 8 | 20 | Modul control intermitent al ștergătorului, acces la distanță fără cheie (1996-1997), comutator intermitent ștergător, motor ștergător parbriz, ambreiaj climatizare (Diesel (1994-1995)) |
| 9 | 10 | Releu pompă combustibil, releu ambreiaj compresor climatizare, releu oprire automată, electro-magnet suprasarcină cutie automată, electro-magnet EGR, modul control grup propulsor (PCM), modul aprindere, releu electro-magnet dezactivare combustibil înaltă presiune (doar modele CNG), electro-magnet EGR (doar modele CNG), electro-magnet dezactivare combustibil, releu sistem încălzire aer admisie, conector diagnostic, releu oprire automată, electrovalvă EVAP/curățare ciclu de lucru |
| 10 | 2 | 1994-1995: Control viteză vehicul |
| 11 | 10 | Comutator Overdrive, modul sonerie, consolă superioară |
| 12 | 15 | Modul diagnostic sistem airbag, bord, centru mesaje, martori așteptare pornire motor diesel și apă în combustibil. |
| 13 | 5 | Iluminare, comutator proiectoare de ceață, comutator suprasarcină, bord, control încălzitor climatizare, consolă plafon, radio |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 14 | 20 | 1994-1995: Modul RWAL și Sistem antiblocare roți (ABS) |
| 20 | 1996-1997: Control antiblocare frâne, releu motor pompa ABS, releu indicator de avertizare ABS, senzor gol | |
| 15 | 15 | Oglindă automată zi/noapte, lumini marșarier (comutator poziție parcare/neutral (A/T), comutator lumini marșarier (M/T), lumini de zi |
| 16 | 15 | Modul diagnostic Sistem airbag |
| 17 | 15 | Consum după oprirea aprinderii, memorie ceas, lampă sub compartiment motor, comutator oglindă electrică, releu întârziere temporară, modul claxon, conector conexiune date, releu filtru radio, comutator lumini în compartiment port-objete, radio |
| 18 | 15 | 1994-1995: Lumini de parcare |
| 15 | 1996-1997: Comutator faruri, radio, consolă superioară, releu proiectoare de ceață | |
| 19 | 20 | Încuietori electrice ale ușilor |
| 20 | 15 | Lumină de stop, modul control Sistem antiblocare roți (1996-1997) |
| 21 | – | – |
| 22 | 30 | Motor ventilator |
| CB1 | 30 | Comutator automat: Geamuri electrice |
| CB2 | 30 | Comutator circuit: prize alimentare |
| R1 | Întârziere | |
| R2 | Lumină de avertizare pericol | |
| R3 | Aprindere semnal de avertizare | |
Schema 1998-2001
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 15 | Releu scaun încălzit, modul temporar central |
| 2 | 10 | Releu motor ventilator, selecție temperatură încălzitor climatizare, actuator uși amestecate, comutator scaun încălzit partea șoferului, comutator scaun încălzit partea pasagerului, comutator oglindă încălzită |
| 3 | 10 | Modul control sistem antiblocare roți (ABS) |
| 4 | 10 | Releu filtru radio |
| 5 | 5 | Radio, bord, control încălzire climatizare, lampă suport pahare, lampă recipient scrum, comutator scaun încălzit partea șoferului, comutator scaun încălzit partea pasagerului |
| 6 | 25 | Comutator intermitent ștergător/ștergătoare parbriz, modul temporar central, pompă spălător parbriz, motor ștergător, releu motor ștergător |
| 7 | 10 | Comutator poziție staționare/neutru (PNP) (A/T), comutator lumini mers înapoi (M/T), modul lumini de zi |
| 8 | 10 | Radio |
| 9 | 10 | Modul control grup propulsor, releu pompă combustibil (benzină), modul control motor (Diesel) |
| 10 | 10 | Indicator combinat |
| 11 | 10 | Oglindă automată zi/noapte, consolă superioară, modul temporar central, electromagnet EVAP/curățare, releu încălzitor combustibil (Diesel), ambreiaj compresor climatizare |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 12 | 10 | Comutator alimentare oglindă, lampă plafonieră, lampă încărcare, conector conexiune date, radio, lampă și comutator compartiment motor, consolă superioară, lampă sub capotă, capac stânga/lampă, capac dreapta/lampă |
| 13 | 10 | Comutator geam/blocare ușă partea șoferului, comutator geam/blocare ușă partea pasagerului, modul temporar central |
| 14 | 10 | Grup |
| 15 | 20 | Brichetă |
| 16 | – | – |
| 17 | 10 | Grup |
| 18 | 10 | Modul control sistem airbag |
| 19 | 10 | Modul control sistem airbag, comutator/activator airbag partea pasagerului |
| 20 | 20 | Comutator circuit: comutator geam/blocare ușă partea șoferului, comutator geam/blocare ușă partea pasagerului |
| 21 | 20 | Comutator circuit: comutator alimentare scaun partea șoferului, comutator alimentare scaun partea pasagerului |
| R1 | Indicator combinat | |
| R2 | Scaun încălzit | |
Cutia de siguranțe în compartiment motor

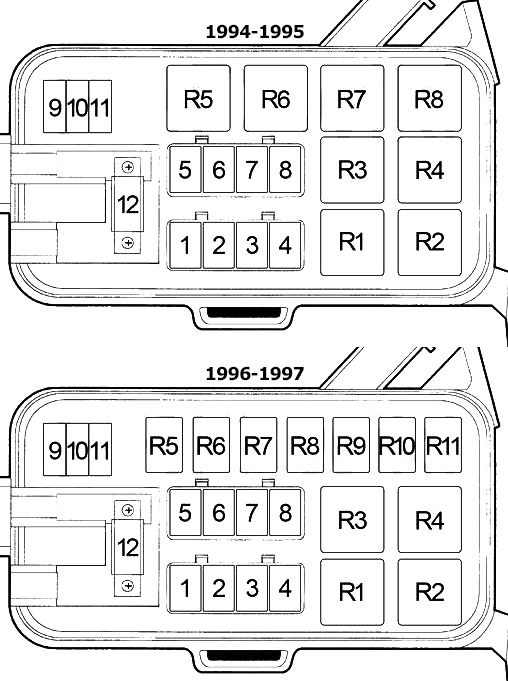

Schema 1994-1997
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 50 | Centru de distribuție a alimentării, bloc siguranțe |
| 2 | 40 | Bloc siguranțe, întrerupător aprindere, releu motor demaror aprindere |
| 3 | 40 | Întrerupător aprindere, bloc siguranțe |
| 4 | 30 | Releu oprire automată, senzori de oxigen, modul control grup propulsor (PCM), injectoare combustibil, bobine de aprindere, modul control EGR |
| 5 | 20 | 1994-1995: Pompă combustibil |
| 40 | 1996-1997: Releu motor pompă ABS, unitate control hidraulic, modul control sistem antiblocare roți și electrovalvă roată spate | |
| 6 | 30 | 1994-1995: Lumini remorcă |
| 40 | 1996-1997: Modul lumini de zi, bloc siguranțe, întrerupător faruri, întrerupător întunecare faruri | |
| 7 | 40 | 1994-1995: Stop/far față |
| 1996-1997: Siguranță electronică frâne, releu remorcă, conector remorcă | ||
| 8 | 40 | 1994-1995: Pompă ABS |
| 20 | 1996-1997: Releu pompă combustibil, releu control cutie automată, modul control grup propulsor, modul pompă combustibil, grup solenoid cutie | |
| 9 | 15 | 1996-1997: Releu proiectoare de ceață, întrerupător proiectoare de ceață |
| 10 | 20 | Cuplaj compresor climatizare, releu claxon |
| 11 | 15 | 1994-1995: Lumină avertizare pericol |
| 20 | 1996-1997: Lumină avertizare pericol |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 12 | 120 | Generator |
| R1 | Sistem antiblocare / rezervor dublu 3 | |
| R2 | Demaror | |
| R3 | 1994-1995: Lumină de avertizare ABS | |
| 1996-1997: Oprire automată | ||
| R4 | Pompă combustibil | |
| R5 | 1994-1995: Lumini remorcă | |
| 1996-1997: Proiector ceață (nr. 1) / Rezervor dublu 1 | ||
| R6 | 1994-1995: Claxon | |
| 1996-1997: Proiector ceață (nr. 2) / Rezervor dublu 2 | ||
| R7 | 1994-1995: Ambreiaj climatizare | |
| 1996-1997: Lumină de avertizare ABS | ||
| R8 | 1994-1995: Oprire automată | |
| 1996-1997: Remorcă | ||
| R9 | 1996-1997: Claxon | |
| R10 | 1996-1997: Ambreiaj climatizare | |
| R11 | 1996-1997: Control cutie | |

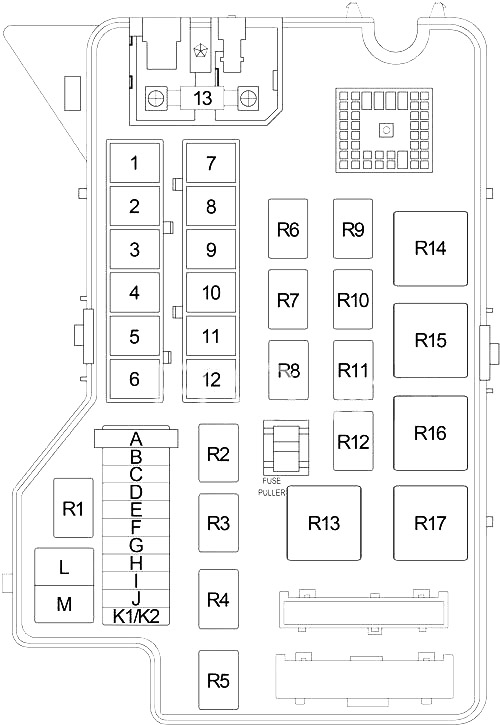

Schema 1998-2001
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 50 | Bloc siguranțe de conexiune ((habitaclu) Siguranțe: “1”, “4”, “12”, “13”, “14”, “21”) |
| 2 | 30 | Aprindere |
| 3 | 20 | Benzină: Modul control al grupului propulsor, releu al pompei combustibil |
| 20 | Motorină: modul control motor, modul control al grupului propulsor, releu al pompei combustibil, | |
| 4 | 20 | Bloc siguranțe de conexiune (semnal combinat (habitaclu)) |
| 5 | 20 | Comutator lumină de stop, protecție frână electrică, lumină de stop centrală înaltă, comutator semnalizatoare/semafor de pericol |
| 6 | 30 | Releu oprire automată, injector, bobină de aprindere, condensator, senzor de oxigen, senzor de oxigen după releu, modul control al grupului propulsor |
| 7 | 40 | Releu încălzitor combustibil |
| 8 | 40 | Conector remorcă, frână electrică, releu remorcă |
| 9 | 30 | Releu demaror |
| 10 | 50 | Aprindere |
| 11 | 40 | Modul control Sistem antiblocare roți (ABS) |
| 12 | 40 | Releu motor ventilator |
| 13 | 140 | Generator |
| A | – | – |
| B | 15 | Far exterior dreapta |
| C | 15 | Far exterior stânga |
| D | – | – |
| E | 15 | Far stânga, far dreapta, releu cvadruplu al farurilor de drum |
| F | 20 | Comutator faruri |
| G | 15 | Releu siguranță, modul lumini de zi, releu proiectoare de ceață, comutator selecție faruri față, far stânga bord, far dreapta bord |
| H | 20 | Releu claxon, modul temporizator central, arc de încărcare |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| I | 20 | Releu de control al cutiei de viteze |
| J | 10 | Ambreiaj compresor climatizare |
| K1 | 15 | |
| K2 | 15 | |
| L | 20 | Priză de alimentare |
| M | – | – |
| R1 | Pompă combustibil | |
| R2 | – | |
| R3 | Claxon | |
| R4 | Faruri de drum cvadruple | |
| R5 | Lumină proiectoare de ceață | |
| R6 | Senzor de oxigen — spate | |
| R7 | Motor ștergător | |
| R8 | Siguranță | |
| R9 | ASD | |
| R10 | Ambreiaj compresor climatizare | |
| R11 | – | |
| R12 | Control cutie de viteze | |
| R13 | – | |
| R14 | Încălzitor combustibil | |
| R15 | Demaror | |
| R16 | Motor ventilator | |
| R17 | Remorcă | |

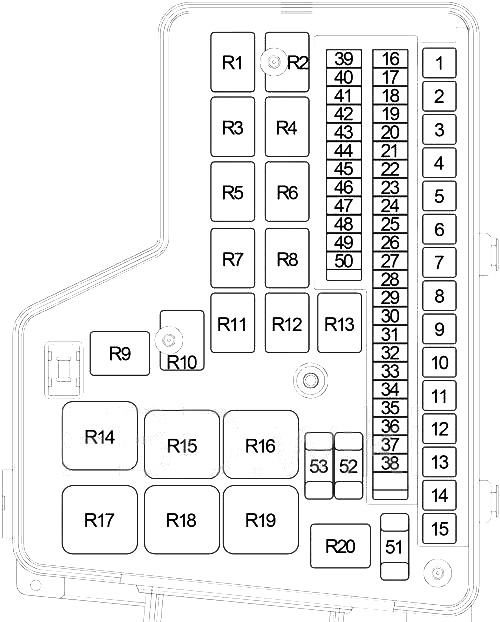

Schema cutiei de siguranțe și relee – Dodge RAM 100, 150, 250, 350
Se referă la vehiculele noi din anii:
2002, 2003, 2004, 2005.
Schema cutiei de siguranțe în compartiment motor
Vehiculul tău este echipat cu o siguranță și un releu situate în compartiment motor lângă baterie. Pe partea inferioară a capacului se află o etichetă care identifică fiecare element.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 40 | 2002-2004: Conector pentru remorcarea remorcii (2002-2003), echipament cu frână electrică |
| 30 | 2005: Alimentare frână electrică | |
| 2 | 30 | Benzină: Releu de oprire automată |
| 3 | 30 | Comutator aprindere (Pornire A38 (modul control integrat)) |
| 4 | 40 | Comutator aprindere (Pornire C1 (motor ventilator)) |
| 5 | 40 | 2002-2004: Releu control transmisie |
| 20 | 2005: Releu control transmisie, electro-magnet blocare marsarier (SRT (cutie manuală)) | |
| 6 | 40 | Controler Sistem antiblocare roți (ABS (AWAL/RWAL)) |
| 7 | 50 | Comutator alimentare scaun – partea șoferului, comutator alimentare scaun – partea pasagerului, comutator lombar pasager (2002-2004 – cabină standard) |
| 8 | 30 | Releu nivel înalt/scăzut al ștergătoarelor, releu pornire/oprire ștergătoare |
| 9 | 40 | Comutator aprindere (Pornire ACC F1 (comutator automat (25A): Fereastră alimentare)) |
| 10 | 40 | Comutator aprindere (Pornire ACC A31) |
| 11 | 30 | Modul control față |
| 12 | – | 2002: – |
| 30 | 2003-2005 (benzină): Releu motor ventilator condensator | |
| 40 | 2003-2005 (Diesel): Releu încălzitor combustibil | |
| 13 | 30 | Modul control față |
| 14 | 30 | Releu demaror |
| 15 | 50 | Releu lumini de poziție |
| 16 | 10 | Releu ambreiaj compresor climatizare |
| 17 | 15 | 2002-2004: Lumină și comutator compartiment port-objete (2002-2003), modul ușă partea șoferului (2002-2003 (exclus baza)), busolă / mini computer bord (exclus baza), lumină plafon (2002-2003), hartă superioară/lampă citit (2002-2003 (exclus baza)), lumină stop centrală superioară (2002-2003), lumină încărcare (2002-2003), releu pompă combustibil (2003-2004), modul imobilizator cheie Sentry (2004) |
| 20 | 2005 (benzină): Releu pompă combustibil | |
| 18 | 15 | Bord, lumină sub capotă, conector interfață date, radio |
| 19 | 10 | 2002-2003: Modul imobilizator cheie Sentry, modul control sistem tracțiune |
| 20 | 2004-2005: Conector remorcă pentru remorcare | |
| 20 | 25 | Comutator aprindere (Run-Start A21, Start A41, Off-Run-Start A51 (bord, modul control sistem tracțiune, modul putere integrat, buton pornire) |
| 21 | 20 | Amplificator audio |
| 22 | 20 | Grup |
| 23 | – | 2002-2003: – |
| 15 | 2004-2005: Modul control sistem tracțiune, modul electronic aerisire, modul imobilizator cheie Sentry | |
| 24 | 15 | Comutator lumină stop |
| 25 | 20 | La punctul de alimentare – consolă |
| 26 | 25 | 2002-2003: Comutator selecție cutie cutia de siguranțe |
| 25 | 2004-2005: Releu deflector lunetă spate | |
| 27 | 15 | Releu încălzire oglindă |
| 28 | 10 | Bord, busolă / mini computer bord (exclus baza), oglindă automată zi/noapte (exclus baza), comutator încuietoare ușă – pasager (exclus baza) |
| 29 | 20 | Brichetă, priză alimentare spate (SRT) |
| 30 | – | 2002-2004: – |
| 30 | 2005 (Off Road): Comutator blocare ambreiaj, modul control sistem tracțiune | |
| 31 | – | – |
| 32 | 10 | Lumină semnalizare parcare/direcție – față dreapta, lumină direcție spate/stop – dreapta, lumină înregistrare – dreapta, lumină centrală Bazel, lumină contur, lumină aripă |
| 33 | 20 | Conector remorcă pentru remorcare, conector remorcă pentru remorcare Add On (Heavy Duty) |
| 34 | 10 | Lumină direcție parcare – față stânga, lumină direcție spate/stop – stânga, lumină înregistrare – stânga (+dreapta), lumină montant portbagaj spate, lumină aripă |
| 35 | 10 | Controler Sistem antiblocare roți (ABS) |
| 36 | 10 | Control încălzire și climatizare, acționare ventilator radiator (Diesel (2004-2005)), electrovalvă Wastegate (Diesel (2005)) |
| 37 | – | – |
| 38 | 15 | Senzor debit transmisie (cutie automată), grup solenoid transmisie/TRS, comutator lumină marsarier (cutie manuală) |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 39 | 25 | 2002: Releu motor ventilator condensator |
| – | 2003-2004: – | |
| 20 | 2005 (Diesel): Releu pompă combustibil | |
| 40 | 15 | Releu pedale reglabile electric |
| 41 | 15 | Releu proiectoare de ceață |
| 42 | 20 | La punctul de alimentare – consolă |
| 43 | 25 | Modul control cutia de distribuție, amplificator subwoofer (SRT), modul control sistem tracțiune (Off Road) |
| 44 | 20 | 2002: Releu pompă combustibil |
| – | 2003-2005 (benzină): – | |
| 45 | 20 | Releu claxon |
| 46 | 15 | Releu semnalizator stânga remorcă |
| 47 | 15 | Releu semnalizator dreapta remorcă |
| 48 | 20 | Modul încălzire scaun, întrerupător blocare geam/ușă – partea șoferului (2005) |
| 49 | 20 | California: Releu senzor de oxigen în flux |
| 20 | 2005 (SRT): Releu senzor de oxigen în flux, senzor de oxigen – față stânga/dreapta | |
| 50 | 10 | Electrovalvă aer EVAP (2002-2003, 2005 SRT), modul control față (2002), modul control sistem tracțiune (2005), întrerupător lumină de stop (2005 – 5,7 l), întrerupător lumină frână (2004), modul imobilizator cheie Sentry (2004 -2005), modul control motor (Diesel (2003-2005)), modul control sistem tracțiune (benzină (2004-2005)) |
| 51 | 20 | Lumină sub capotă, conector interfață date, radio, bord |
| 52 | 20 | 2002-2004: Modul control sistem airbag |
| 15 | 2005: Modul control dispozitive de reținere pentru pasageri | |
| 53 | 20 | 2002-2004: Modul control sistem airbag, întrerupător pornire/oprire airbag partea pasagerului |
| 15 | 2005: Modul control dispozitive de reținere pentru pasageri, întrerupător/aprindere airbag partea pasagerului | |
| R1 | 2002-2004: Rezervă | |
| 2005 (Diesel): Pompă combustibil | ||
| R2 | 2002-2003: Motor ventilator condensator | |
| 2004-2005: Rezervă | ||
| R3 | Lumină proiectoare de ceață | |
| R4 | Benzină: Oprire automată | |
| R5 | Pedale reglabile electric | |
| R6 | Benzină: pompă combustibil | |
| R7 | Cuplaj compresor climatizare | |
| R8 | Control transmisie | |
| R9 | Rezervă | |
| R10 | 2002-2004 (California): Senzor de oxigen aval | |
| 2005 (SRT): Senzor de oxigen aval | ||
| R11 | Rezervă | |
| R12 | Ștergător sus/jos | |
| R13 | Pornire/oprire ștergătoare parbriz | |
| R14 | Demaror | |
| R15 | 2002-2003: Rezervă | |
| 2004-2005 (benzină): Motor ventilator condensator | ||
| 2004-2005 (Diesel): Încălzitor combustibil | ||
| 2005 (SRT): Motor ventilator | ||
| R16 | Rezervă | |
| 2005: Deflector lunetă spate | ||
| R17 | Lumină parcare | |
| R18 | Rezervă | |
| R19 | Rezervă | |
| R20 | Oglindă încălzită | |
Schema cutiei de siguranțe și relee – Dodge RAM 1500, 2500, 3500
Se referă la vehiculele noi din anii:
2009, 2010, 2011.

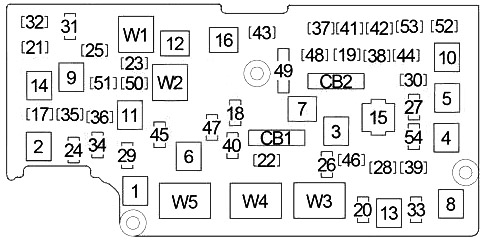

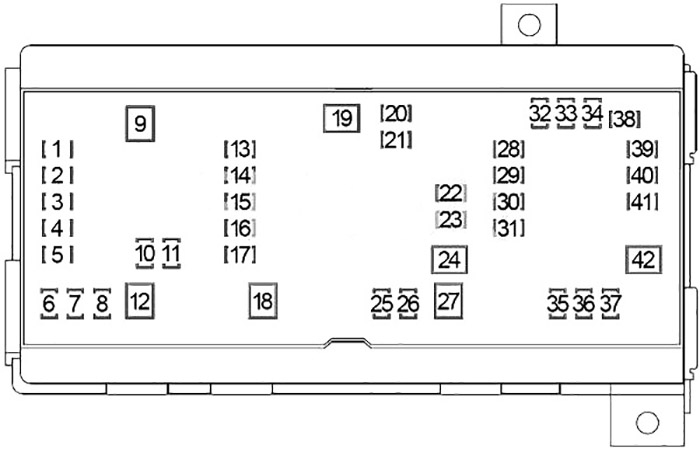

Schema cutiei de siguranțe în compartimentul motor
Modulul de alimentare complet integrat (TIPM) se află în compartimentul motor lângă baterie. Acest centru conține siguranțe cartuș și mini siguranțe. Descrierea fiecărei siguranțe și componente poate fi imprimată pe capacul interior, altfel numărul cavității fiecărei siguranțe este imprimat pe capacul interior, corespunzător tabelului de mai jos.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | – | – |
| 2 | 30 | Remorcă remorcă, compartiment stânga/dreapta recipient |
| 3 | 25 | Modul ușă pasager |
| 4 | 40 | Sistem antiblocare roți (ABS) |
| 5 | 30 | Sistem antiblocare roți (ABS) |
| 6 | – | – |
| 7 | 25 | Modul ușă șofer |
| 8 | 30 | Modul control sistem transmisie |
| 9 | 30 | Modul protecție frâne |
| 10 | – | – |
| 11 | – | – |
| 12 | 40 | Releu demaror |
| 13 | 60 | Releu ventilator radiator (sus), releu ventilator radiator (jos) |
| 14 | – | – |
| 15 | 60 | Siguranță: “38”, “39”, “41”, “42” |
| 16 | – | – |
| 17 | 25 | Motor trapă |
| 18 | 25 | Modul control sistem transmisie, grup solenoid cutie/TRS, senzor presiune în tub/grup solenoid forță variabilă, grup solenoid cutie/comutator presiune, senzor debit cutie |
| 19 | 5 | Comutator blocare geam/ușă – partea pasagerului, motor trapă |
| 20 | 25 | Releu aprindere/oprire ștergător parbriz față |
| 21 | 25 | Viteză mare ștergător |
| 22 | 20 | Parcare ștergător |
| 23 | – | – |
| 24 | – | – |
| 25 | 10 | Conector legătură date, comutator blocare geam/ușă — partea șoferului |
| 26 | 10 | Nod aprindere wireless |
| 27 | 15 | Comutator lumină stop, releu activare lumină frână |
| 28 | – | |
| 29 | – | |
| 30 | 25 | Modul invertor |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 31 | 20 | Punct de alimentare — bord, punct de alimentare — consolă |
| 32 | 20 | Pompă ștergător parbriz față |
| 33 | 15 | Modul control sistem transmisie |
| 34 | 15 | Modul control sistem direcție, bord, grup comutatoare superior, grup comutatoare inferior |
| 35 | 20 | Modul scaune încălzite, |
| 36 | 20 | Modul scaune încălzite, comutator scaune spate încălzite |
| 37 | 10 | Claxon |
| 38 | 20 | Bord, comutator multifuncțional |
| 39 | 30 | Radio, amplificator |
| 40 | – | – |
| 41 | 15 | Modul handsfree, modul busolă, modul ecran video, modul video satelit |
| 42 | 10 | Control încălzire și climatizare, lampă sub capotă |
| 43 | 10 | Claxon |
| 44 | 10 | Modul controler dispozitive de reținere pasageri |
| 45 | 10 | Modul controler dispozitive de reținere pasageri |
| 46 | – | – |
| 47 | 10 | Control încălzire și climatizare, senzor infraroșu, modul asistență parcare |
| 48 | 20 | Brichetă pentru trabucuri, brichetă pentru trabucuri – consolă centrală |
| 49 | 20 | Punct de alimentare — spate |
| 50 | 25 | Modul control sistem transmisie, bobine de aprindere, condensator aprindere, injector combustibil, |
| 51 | 20 | 3,7L.: Electromagnet electrovalvă canal scurt |
| 52 | 10 | Modul control sistem transmisie, modul deconectare punte față |
| 53 | 15 | Comutator multifuncțional, modul control sistem direcție, oglindă retrovizoare interioară, bord, comutator selecție cutie distribuție |
| 54 | – | – |
| CB1 | 25 | Comutator scaun partea șoferului/pasagerului, modul memorie scaun, comutator reglare suport lombar scaun partea șoferului/pasagerului |
| CB2 | 25 | Comutator blocare geam/ușă – partea șoferului, comutator glisant iluminare, siguranță: “19” |
| W1 | ||
| W2 | ||
| W3 | ||
| W4 | ||
| W5 | ||
Schema cutiei de siguranțe și relee – Dodge RAM 1500, 2500, 3500
Se referă la vehiculele noi din anii:
2013, 2014, 2015, 2016, 2017, 2018.

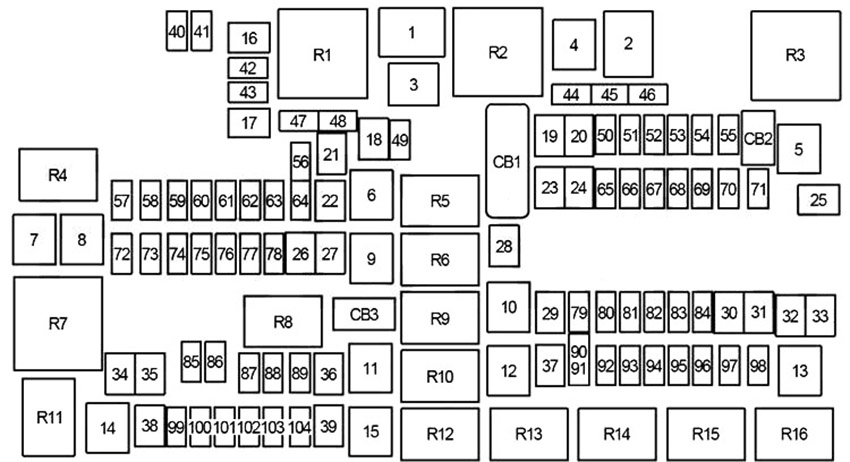

Schema cutiei de siguranțe în compartiment motor
Power Distribution Center se află în compartiment motor lângă baterie. Acest centru conține siguranțe tip cartuș, micro-siguranțe, relee și întrerupătoare. Descrierea fiecărei siguranțe și componente poate fi imprimată pe capacul interior, altfel numărul compartimentului fiecărei siguranțe este imprimat pe capacul interior, corespunzător tabelului de mai jos.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 80 | cu excepția 5,7 l: Modul control ventilator radiator |
| 2 | – | – |
| 3 | 60 | Releu înalt ventilator radiator |
| 4 | – | – |
| 5 | 40 | Compresor pentru suspensie pneumatică |
| 6 | 40 | Pompă pentru sistem antiblocare roți/frânare/control electronic stabilitate |
| 7 | 40 | Electromagnet demaror |
| 8 | 20 | Emisie combustibil diesel |
| 9 | 40 | Cummins 6,7 l: încălzitor combustibil |
| 30 | 3.0L EcoDiesel: încălzitor combustibil | |
| 10 | 40 | Modul control caroserie (BCM) (iluminare exterioară nr. 2) |
| 50 | cu funcție Stop/Start: modul control caroserie (BCM) (iluminare exterioară nr. 2) | |
| 11 | 30 | Modul frână remorcă integrat |
| 12 | 40 | Modul control caroserie (BCM) (lumini interioare) |
| 13 | 40 | Motor ventilator |
| 14 | 40 | Modul control caroserie (BCM) (încuietori alimentare) |
| 15 | 30 | Frână de parcare electrică partea dreaptă |
| 16 | 30 | Centură inteligentă |
| 17 | – | – |
| 18 | – | – |
| 19 | 30 | Cummins 6,7 l: reducere selectivă catalitică (SCR) |
| 20 | 3.0L EcoDiesel (2016-2018): reducere selectivă catalitică (SCR) | |
| 20 | 30 | Modul ușă pasager |
| 21 | 30 | Modul control sistem transmisie |
| 22 | 20 | cu excepția 3,0L EcoDiesel: modul control sistem transmisie (PCM) |
| 30 | Cummins 6,7 l (2016-2018): modul control sistem transmisie (PCM) | |
| 23 | 30 | Modul control caroserie (BCM) |
| 24 | 30 | Modul ușă șofer |
| 25 | 30 | Ștergător parbriz față (viteză joasă/viteză înaltă) |
| 26 | 30 | Sistem antiblocare/modul control stabilitate (valve) |
| 27 | – | – |
| 28 | 20 | Remorcă remorcă (lumini marșarier) |
| 29 | 20 | Remorcă remorcă (lumini poziție) |
| 30 | 30 | Presă turnare pentru remorcă |
| 31 | 30 | 3.0L EcoDiesel: modul control încălzitor |
| 20 | 3.0L EcoDiesel: modul control încălzitor | |
| 32 | 30 | Modul control sistem transmisie |
| 33 | 20 | Cummins 6,7 l: modul control transmisie, încălzitor combustibil nr. 1, ventilator spate |
| 20 | Ventilator spate | |
| 34 | 30 | Modul interfață sistem vehicul nr. 2 |
| 35 | 30 | Trapă |
| 36 | 30 | Dezghețător lunetă spate |
| 37 | 30 | Cummins 6,7 l: încălzitor combustibil nr. 2 |
| 38 | 30 | Invertor 115 V AC |
| 39 | 30 | 2014-2015: modul interfață sistem vehicul nr. 1 |
| 20 | Servicii speciale (2016-2018): priză alimentare | |
| 40 | – | – |
| 41 | 10 | Obturator activ grilă |
| 42 | 20 | Claxon |
| 43 | 10 | Lamă pentru zăpadă (stânga) |
| 44 | 10 | Conector diagnostic |
| 45 | – | – |
| 46 | 10 | Modul presiune pneuri, upfitter |
| 47 | 10 | Lamă pentru zăpadă (dreapta) |
| 48 | – | – |
| 49 | 10 | Cluster bord |
| 50 | 20 | Modul control suspensie pneumatică |
| 51 | 10 | Modul aprindere fără cheie, modul concentrator frecvență radio |
| 52 | 5 | Senzor inteligent baterie |
| 53 | 20 | Remorcă remorcă – lumini semnalizare/poziție stânga |
| 54 | 20 | Pedale reglabile electric |
| 55 | 20 | Loc stânga/dreapta |
| 56 | 15 | Combustibil diesel: conținut suplimentar combustibil diesel |
| 57 | 20 | Modul control transmisie (cutie automată 8 viteze), releu modul sistem transmisie (cutie automată 6 viteze) |
| 58 | 20 | Benzină (2014-2015): pompă răcire motor |
| 25 | Cummins 6,7 l (2014-2015): pompă răcire motor | |
| 59 | 10 | 2016-2018: releu reducere selectivă catalitică (SCR) |
| 60 | 15 | Lampă sub capotă |
| 61 | 20 | 2014-2015: prindere motor |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 10 | Combustibil diesel (2016-2018): Senzor PM | |
| 62 | 10 | Ambreiaj climatizare |
| 63 | 20 | Benzină: Bobine de aprindere |
| 20 | Cummins 6,7 l: încălzitor uree | |
| 64 | 25 | Injectoare combustibil, modul control sistem transmisie (PCM) |
| 65 | 10 | 2014-2015: interfață USB |
| 66 | 10 | Modul control trapă, întrerupătoare geam partea pasagerului, senzor ploaie |
| 67 | 10 | CD/DVD/modul handsfree Bluetooth |
| 68 | – | – |
| 69 | 15 | Cummins 6,7 l: Modul reducere selectivă catalitică (SCR) |
| 70 | 30 | Motor pompă combustibil |
| 71 | 25 | Amplificator audio |
| 72 | 10 | 2014-2015: Module stabilizatoare tensiune |
| 10 | 2016-2018: Modul control sistem transmisie (PCM) | |
| 73 | 20 | HD: pompă transfer combustibil |
| 74 | 20 | Benzină, 3.0L EcoDiesel: Pompă gol frâne |
| 10 | Cummins 6,7 l (2014-2015): Pompă gol frâne | |
| 75 | 10 | 3,6L și 5,7L 8 viteze cutie automată: Acționator supapă temperatură lichid răcire |
| 76 | 10 | Sistem antiblocare roți (ABS)/control electronic stabilitate |
| 77 | 10 | Modul control sistem transmisie, modul deblocare punte față, modul control transmisie (3500HD) |
| 78 | 10 | Modul control sistem transmisie (PCM), servodirecție electrică, supapă distribuție aer admisie (6,7 l Cummins) |
| 79 | 15 | Lumini de contur |
| 80 | 10 | Mecanism universal deschidere uși garaj, modul busolă |
| 81 | 20 | Lumini semnalizare/oprire remorcă dreapta |
| 82 | 10 | Modul control coloana volan, pilot automat |
| 83 | – | – |
| 84 | 15 | Bancă întrerupătoare, bord |
| 85 | 10 | Modul airbag |
| 86 | 10 | Modul airbag |
| 87 | 10 | Modul control suspensie pneumatică, modul remorcă, modul control coloana volan |
| 88 | 15 | Cluster bord |
| 10 | Cluster bord | |
| 89 | – | – |
| 90 | 20 | Priză alimentare (scaune spate), la alegerea clientului |
| 91 | ||
| 92 | – | – |
| 93 | 20 | Brichetă |
| 94 | 10 | SBW/Shifter, modul cutie distribuție |
| 95 | 10 | Cameră spate, asistent parcare, lumini număr |
| 96 | 10 | Comutator încălzire scaune spate |
| 97 | 25 | Scaune spate încălzite, volan încălzit |
| 98 | 25 | Scaune față încălzite |
| 99 | 10 | Modul încălzire climatizare, senzor temperatură mașină, senzor umiditate |
| 100 | 10 | Upfitters |
| 101 | 15 | Oglindă electrocrhomatică, lumini inteligente faruri de drum |
| 102 | – | – |
| 103 | – | – |
| 104 | 20 | Priză alimentare (bord/consolă centrală) |
| CB1 | 25 | Geam alimentare, blocare ușă alimentare, comutator iluminat alimentare |
| CB2 | 25 | Scaun partea șoferului, modul scaun memorie |
| CB3 | 25 | Scaun partea pasagerului |
| R1 | Ventilator radiator (viteză mică) | |
| R2 | Ventilator radiator (viteză mare) | |
| R3 | Suspensie pneumatică | |
| R4 | Reducere selectivă catalitică (SCR) | |
| R5 | Dezactivare automată (modul control sistem transmisie) | |
| R6 | Aprindere (pornire/accesoriu nr. 1) | |
| R7 | Demaror | |
| R8 | Aprindere (Run/Start) | |
| R9 | Încălzitor combustibil (nr. 1) | |
| Pompă aer (nr. 2) | ||
| R10 | EBL | |
| R11 | – | |
| R12 | Aprindere (Run/Solo nr. 2) | |
| R13 | Încălzitor șasiu | |
| R14 | Aprindere (pornire/accesoriu nr. 2) | |
| R15 | Aprindere (pornire/solo nr. 1) | |
| R16 | Motor ventilator | |

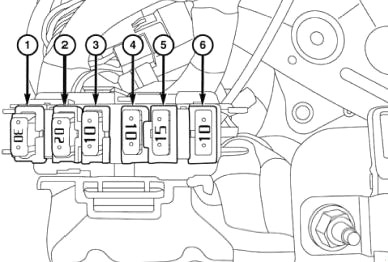

Cutia de siguranțe adițională
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 1 | 30 | Modulul băncii de întrerupătoare auxiliare (ASBM), HVAC, stivă centrală integrată (ICS) |
| 2 | 20 | Modul frână remorcă integrat (ITBM) |
| 3 | 10 | Parktronics (PTS) |
| 4 | 10 | Modul controler caroserie (BCM), cluster — surse de iluminare exterioară |
| 5 | 15 | Rezervă |
| 6 | 10 | Radio cu amplificator integrat |
