Dodge Charger (LD) 7G
2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019
Cutia de siguranțe în compartiment motor

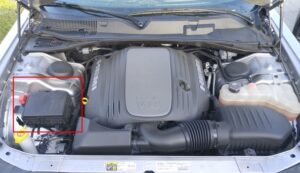

Centru de distribuție a puterii față se află în compartiment motor. Acest modul conține siguranțe și relee.

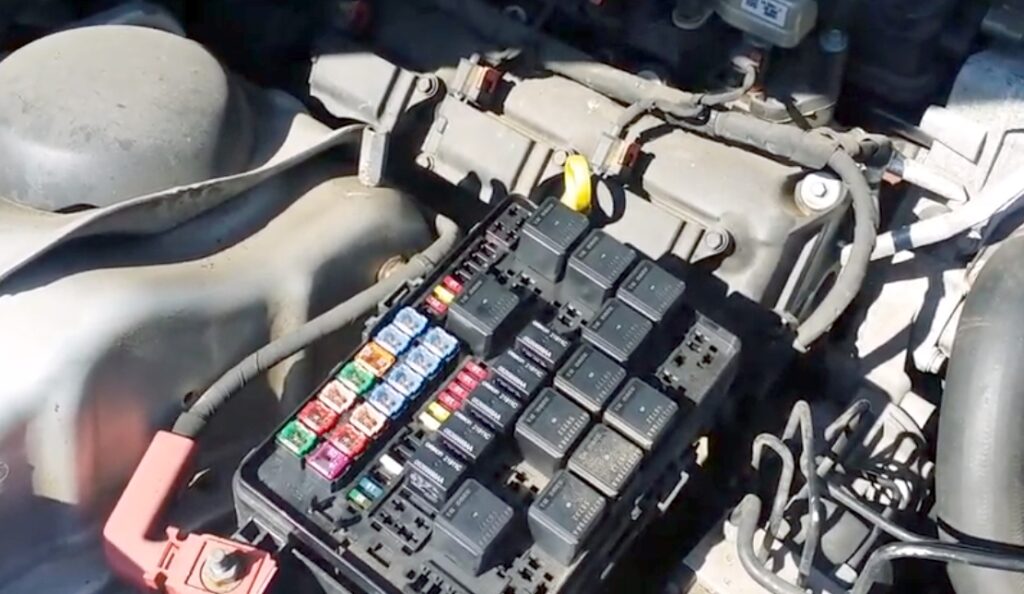

Foto

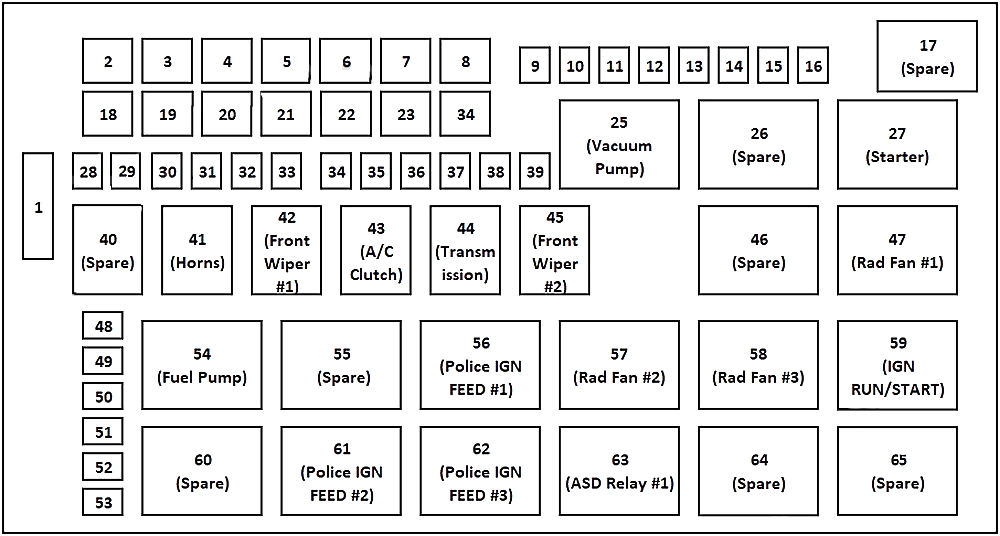

Diagramă
Funcție
| 1 | Siguranță – Rezervă |
| 2 | Ventilator compartiment motor 40A nr. 1 – (fără supraalimentare 6,2 l) |
| 3 | 50A Servodirecție electrică nr. 1 – în funcție de echipare/ventilator compartiment motor (supraalimentare 6,2 l) – în funcție de echipare |
| 4 | Demaror 30A |
| 5 | 40A Frână electrică antiblocare |
| 6 | Frână electrică antiblocare 30A |
| 7 | 20A Aprindere cheie / ACC #1 |
| 8 | 20A Aprindere cheie / ACC # 2 |
| 9 | Modul control tracțiune integrală 20A – dacă este prezent în echipare |
| 10 | 10A Intruziune MOD (300) – Dacă este prezent în echipare / Lumină sub capotă – Poliție |
| 11 | Claxon 20A |
| 12 | Compresor climatizare 10A |
| 13 | Siguranță – Rezervă |
| 14 | Siguranță – Rezervă |
| 15 | 20A HID stânga – dacă este prezent în echipare |
| 16 | 20A HID dreapta – dacă este prezent în echipare |
| 18 | Ventilator compartiment motor 50A — (fără supraalimentare 6,2 l) |
| 19 | Servodirecție electrică 50A nr. 2 — în funcție de echipare / ventilator compartiment motor nr. 2 (supraalimentare 6,2 l) |
| 20 | Motor ștergător parbriz 30A |
| 21 | Spălător faruri 30A – dacă este prezent în echipare Karma poliție nr. 2 |
| 22 | Pompă răcire motor 40A (supraalimentare 6,2 l) / Alimentare poliție nr. 3 |
| 23 | 20A Alimentare lilieci poliție # 1 |
| 24 | 20A Pornire cheie aprindere poliție / alimentare ACC # 3 |
| 28 | Siguranță – Rezervă |
| 29 | 15A Modul control transmisie (Challenger/Încărcător Poliție) / Modul electronic cutie (Challenger) |
| 30 | Siguranță – Rezervă |
| 31 | Modul motor 25A |
| 32 | Siguranță – Rezervă |
| 33 | Siguranță – Rezervă |
| 34 | Unitate transmisie 25A #1 |
| 35 | Unitate transmisie 20A #2 |
| 36 | Modul sistem antiblocare 10A |
| 37 | Controler motor 10A / Releu ventilatoare Rad (încărcător/300) / Modul servodirecție electrică (încărcător/300) / TCM 5 viteze |
| 38 | Modul sistem airbag 10A |
| 39 | 10A EPS (protest) / EHPS (poliție) / releu compresor AC / releu pompă gol / releu ventilatoare rad (protest) |
| 48 | Modul 10A AWD/deblocare ax față – în funcție de echipare |
| 49 | Siguranță – Rezervă |
| 50 | Siguranță – Rezervă |
| 51 | Pompă gol 20A |
| 52 | Reglaj adaptiv 5A – dacă este prezent în echipare |
| 53 | Siguranță – Rezervă |
Cutia de siguranțe în portbagaj

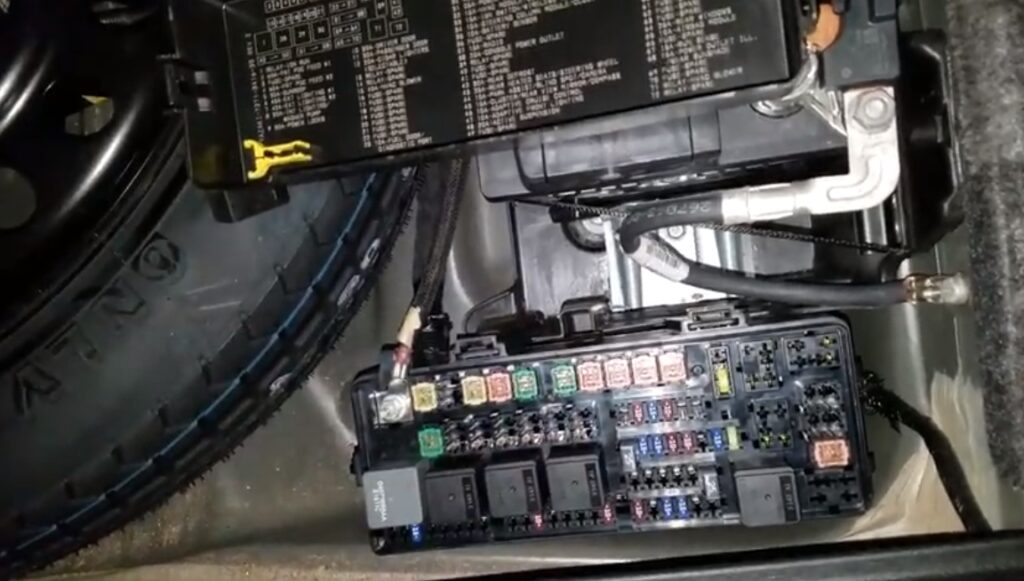

În portbagaj, sub panoul de acces la roata de rezervă, se află și centrul de distribuție a puterii. Acest centru conține siguranțe și relee.
Foto

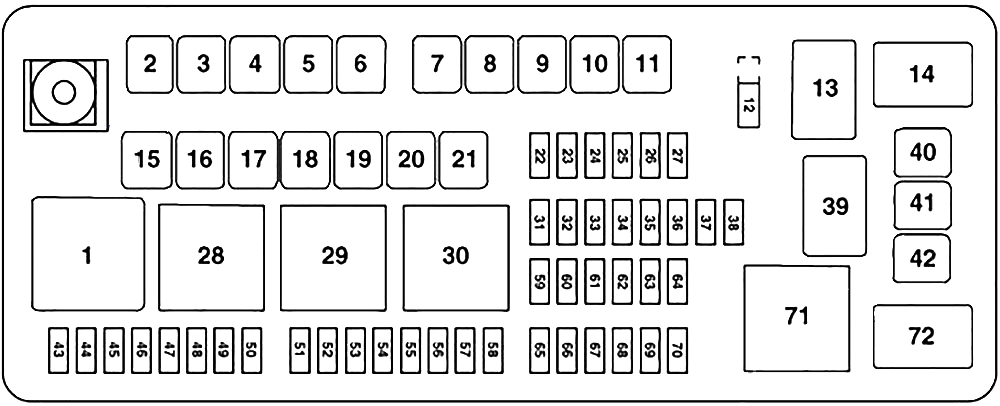

Diagramă
Destinație
| 2 | 60A Alimentare față PDC #1 |
| 3 | Siguranță – Rezervă |
| 4 | 60A Alimentare față PDC nr. 2 |
| 5 | 30A Lumină plafon/cupolă – Poliție |
| 6 | Iluminare exterioară 40A #1 |
| 7 | Iluminare exterioară 40A #2 |
| 8 | Iluminare interioară 30A |
| 9 | Bloc alimentare 40A |
| 10 | Modul control ușă partea șoferului 30A |
| 11 | Modul control ușă partea pasagerului 30A |
| 12 | 20A Consolă dublă centrală USB spate/brichetă IP — dacă este prezent în echipare |
| 15 | Ventilator 40A HVAC |
| 16 | 20A Lumină spot stânga – Poliție |
| 17 | 20A Lumină reflectorizantă dreapta – Poliție |
| 18 | Interfață rețea 30A Mod – Poliție |
| 19 | Siguranță – Rezervă |
| 20 | Siguranță – Rezervă |
| 21 | Pompă combustibil 30A (nu 6,2L SRT Demon) |
| 22 | Modificare Cybergate 5A |
| 23 | 10A Ușă combustibil/ușă diagnostic |
| 24 | Modul central integrat 10A |
| 25 | 10A Monitor presiune pneuri |
| 26 | 15A Modul transmisie Cigno (încărcător/300) / modul electronic cutie (încărcător/300) |
| 27 | Amplificator 25A – dacă este prezent în echipare |
| 31 | Scaune electrice 25A — dacă sunt prezente în echipare |
| 32 | Modul/cluster HVAC 15A |
| 33 | 15A Comutator aprindere/modul hub RF/bloc coloană direcție (300) – dacă este prezent în echipare |
| 34 | Modul/ceas coloană direcție 10A (300) |
| 35 | Senzor baterie 5A |
| 36 | Supapă evacuare electronică 15A – dacă este prezent în echipare |
| 37 | Radio 20A |
| 38 | Presiguranță 20A în interiorul cotieră/consolă Media Hub |
| 40 | Pompă combustibil 30 A (6,2 l SRT Demon – în funcție de echipare) |
| 41 | Pompă combustibil 30 A (6,2 l SRT Demon – în funcție de echipare) |
| 42 | 30A Dezghețare spate |
| 43 | 20A Scaun comfort și modul volan (volan încălzit/scaune spate încălzite) |
| 44 | Asistent parcare 10A / unghi mort / cameră marșarier |
| 45 | Cluster 15A/oglindă retrovizoare/busolă (încărcător/300)/senzor umiditate/cameră frontală (părăsire bandă)/cybergate |
| 46 | Siguranță – Rezervă |
| 47 | 10A Iluminare față adaptivă / lumini de zi – dacă sunt prezente în echipare |
| 48 | Suspensie activă 20A – (6,4 l / 6,2 l) |
| 49 | Siguranță – Rezervă |
| 50 | Siguranță – Rezervă |
| 51 | 20A Scaune față încălzite/ventilate – în funcție de echipare |
| 52 | 10A Suport pahare încălzit/comutatoare scaune spate încălzite – în funcție de echipare |
| 53 | Modul 10A HVAC/senzor temperatură în vehicul |
| 54 | Siguranță – Rezervă |
| 55 | Siguranță – Rezervă |
| 56 | Siguranță – Rezervă |
| 57 | Siguranță – Rezervă |
| 58 | Modul airbag 10A |
| 59 | Pedale reglabile electric 20A – Poliție |
| 60 | Siguranță – Rezervă |
| 61 | Siguranță – Rezervă |
| 62 | Siguranță – Rezervă |
| 63 | Siguranță – Rezervă |
| 64 | Geamuri spate 25A (încărcător/300) |
| 65 | Modul airbag 10A |
| 66 | Siguranță – Rezervă |
| 67 | 10A Senzor ploaie și lumină / trapă / oglindă retrovizoare interioară / releu poliție Aprindere |
| 68 | 10A Dublă priză alimentare USB – R/A Sense (încărcător/300) Capotă parasolar spate (încărcător/300) Timer USB spate |
| 69 | Siguranță – Rezervă |
| 70 | Siguranță – Rezervă |
Siguranțe ale Brichetei (prize de alimentare) în Dodge Charger sunt siguranțele nr. 12, 38 și 61
