Dodge Caliber (2006-2012) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Dodge Caliber (2006–2012), vei obține informații despre poziția panourilor de siguranțe din interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).
Dodge Caliber (2006) – schema siguranței
Anul producției: 2006.
Siguranțe brichetă (prize de alimentare) sunt siguranțele 11 (Power Outlet), 13 (Acc Outlet Rear / Cigar Lighter) și 16 (Acc Cigar Lighter) în cutia de siguranțe din compartiment motor.
Modulul de alimentare integrat (cutia de siguranțe) se află în compartiment motor lângă grupul filtrului de aer.
Acest centru conține siguranțe tip cartuș și mini siguranțe. Eticheta care identifică fiecare element poate fi imprimată pe partea interioară a capacului.
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
|---|---|---|---|
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
| 1 | 40 A verde | Alimentare superioară | |
| 2 | 20 A galben | Canal ECU AWD | |
| 3 | 10 A roșu | Alimentare întrerupător frână CHMSL | |
| 4 | 10 A roșu | Alimentare întrerupător aprindere | |
| 5 | 20 A galben | Remorcă | |
| 6 | 10 A roșu | IOD Sw/Pwr Mir/Ocm;
Control sistem Sdar/Hfm. |
|
| 7 | 30 A verde | IOD Sense 1 | |
| 8 | 30 A verde | IOD Sense 2 | |
| 9 | 40 A verde | Scaune electrice | |
| 10 | 20 A galben | Bloc alimentare CCN | |
| 11 | 15 A albastru | Presiune alimentare | |
| 12 | 20 A galben | Ign Run/Acc Invertor | |
| 13 | 20 A galben | Pwr run/Acc Priză spate | |
| 14 | 10 A roșu | IOD CCN/Iluminare interioară | |
| 15 | 40 A verde | Alimentare baterie releu ventilator RAD | |
| 16 | 15 A albastru | IGN Run/Acc Brichetă;
Trapă. |
|
| 17 | 10 A roșu | IOD Alimentare Mod-Wcm | |
| 18 | 40 A verde | Contact releu ASD PWR Alimentare |
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
|---|---|---|---|
| 19 | 20 A galben | Alimentare Amplificator PWR 1 și Amplificator 2 | |
| 20 | 15 A albastru | Radio cu canale 10D | |
| 21 | 10 A roșu | IOD Feed Intrus Mod;
Claxon |
|
| 22 | 10 A roșu | IGN RUN Climatizare;
Senzor busolă. |
|
| 23 | 15 A albastru | POL ASD Alimentare releu 3 | |
| 24 | 25 Amp Natural | Alimentare trapă | |
| 25 | 10 A roșu | Încălzire oglindă | |
| 26 | 15 A albastru | POL ASD Alimentare releu 2 | |
| 27 | 10 A roșu | IGN RUN Alimentare doar ORC | |
| 28 | 10 A roșu | IGN RUN ORC/OCM Feed | |
| 29 | Încălzire vehicul (fără siguranță) | ||
| 30 | 20 A galben | Scaune încălzite | |
| 31 | 10 A roșu | Control releu spălător faruri | |
| 32 | 30 Amp Roz | POL ASD Control Feed 1 | |
| 33 | 10 A roșu | ABS MOD/J1962 Conexiune/PCM | |
| 34 | 30 Amp Roz | Alimentare electrovalvă ABS | |
| 35 | 40 A verde | Alimentare pompă ABS | |
| 36 | 30 Amp Roz | Control spălător faruri; Geam inteligent. | |
| 37 | 25 Amp Natural | 110 Invertor |

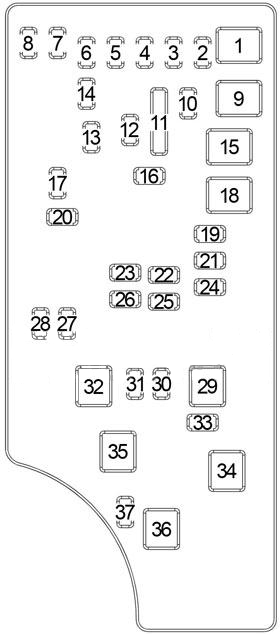

Dodge Caliber (2007-2008) – schema cutiei de siguranțe
Anul producției: 2007, 2008.
Siguranțe brichetă (prize de alimentare) sunt siguranțele 11 (Power Outlet), 13 (Acc Outlet Rear / Cigar Lighter) și 16 (Acc Cigar Lighter) în bloc siguranțe din compartiment motor.
Modulul de alimentare integrat (bloc siguranțe) se află în compartiment motor lângă grupul filtrului de aer.
Acest centru conține siguranțe tip cartuș și mini siguranțe. Eticheta care identifică fiecare element poate fi imprimată pe partea interioară a capacului.
Atribuirea siguranțelor în IPM
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
|---|---|---|---|
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
| 1 | Gol | Gol | |
| 2 | 15 A albastru deschis | Alimentare ECU AWD/4WD | |
| 3 | 10 A roșu | Alimentare întrerupător frână CHMSL | |
| 4 | 10 A roșu | Alimentare întrerupător aprindere | |
| 5 | 20 A galben | Remorcă | |
| 6 | 10 A roșu | LOD Sw/Pwr Mir/Ocm
Control Sdar; Telefon handsfree. |
|
| 7 | 30 A verde | IOD Sense 1 | |
| 8 | 30 A verde | IOD Sense 2 | |
| 9 | 40 A verde | Scaune electrice | |
| 10 | 20 A galben | Blocări alimentare CCN | |
| 11 | 15 Amp albastru deschis | Presiune alimentare | |
| 12 | 20 A galben | Ign Run/Acc Inverter | |
| 13 | 20 A galben | Pwr run/Acc Outlet RR | |
| 14 | 10 A roșu | IOD CCN/Iluminare interioară | |
| 15 | 40 A verde | Alimentare baterie releu ventilator RAD | |
| 16 | 15 A albastru deschis | 1GN Run/Acc Brichetă;
Trapă. |
|
| 17 | 10 A roșu | IOD Feed Mod-Wcm | |
| 18 | 40 A verde | Contact releu ASD PWR Feed |
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
|---|---|---|---|
| 19 | 20 A galben | Alimentare Amplificator PWR 1 și Amplificator 2 | |
| 20 | 15 A albastru deschis | Radio cu canal IOD | |
| 21 | 10 A roșu | Mod/Sirenă în modul LOD Feed | |
| 22 | 10 A roșu | 1GN RUN
Senzor de temperatură; Climatizare; Busolă. |
|
| 23 | 15 A albastru deschis | POL ASD Alimentare releu 3 | |
| 24 | 15 A albastru deschis | Alimentare trapă | |
| 25 | 10 A roșu | Oglindă încălzită | |
| 26 | 15 A albastru deschis | POL ASD Alimentare releu 2 | |
| 27 | 10 A roșu | 1GN RUN Doar alimentare ORC | |
| 28 | 10 A roșu | 1GN RUN ORC/OCM Feed | |
| 29 | Încălzire auto (fără siguranță) | ||
| 30 | 20 A galben | Scaune încălzite | |
| 31 | 10 A roșu | Control releu spălător faruri | |
| 32 | 30 Amp Roz | POL ASD Control Feed 1 | |
| 33 | 10 A roșu | ABS MOD/J1962 Pos./PCM | |
| 34 | 30 Amp Roz | Alimentare electrovalvă ABS | |
| 35 | 40 A verde | Alimentare pompă ABS | |
| 36 | 30 Amp Roz | Far;
Control spălător; Oglindă inteligentă. |
|
| 37 | 25 Amp Natural | Invertor 110 |
Dodge Caliber – schema cutiei de siguranțe
Anul producției: 2009, 2010.
Modulul de alimentare integrat (cutia de siguranțe) se află în compartimentul motor lângă ansamblul filtrului de aer.
Acest centru conține siguranțe tip cartuș și mini siguranțe. Eticheta care identifică fiecare element poate fi imprimată pe partea interioară a capacului.
Atribuirea siguranțelor în IPM
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
|---|---|---|---|
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
| 1 | Gol | Gol | |
| 2 | 15 Amp albastru | Alimentare ECU AWD/4WD | |
| 3 | 10 A roșu | Alimentare întrerupător frână CHMSL | |
| 4 | 10 A roșu | Alimentare întrerupător aprindere/OCM | |
| 5 | 20 A galben | Remorcă — dacă este prezentă | |
| 6 | 10 A roșu | IOD Sw/Pwr Mir/ Control Direcție Sdar;
Sistem handsfree — dacă este prezent |
|
| 7 | 30 A verde | IOD Sense 1 | |
| 8 | 30 A verde | IOD Sense 2 | |
| 9 | 40 A verde | Scaune electrice — dacă sunt prezente | |
| 10 | 20 A galben | Bloc alimentare;
Iluminare interioară CCN. |
|
| 11 | 15 Amp albastru | Siguranță presă alimentare | |
| 12 | 20 A galben | Ign Run/Acc Invertor | |
| 13 | 20 A galben | Pwr Run/Acc Priză spate;
Lampă plafonieră; Brichetă. |
|
| 14 | 10 A roșu | IOD CCN | |
| 15 | 40 A verde | Alimentare baterie releu ventilator RAD | |
| 16 | 15 Amp albastru | IGN Run/Acc Lampă plafonieră;
Trapă; Spălător ștergător spate; ACC Invertor. |
|
| 17 | 10 A roșu | IOD Feed Mod-Wcm | |
| 18 | 40 A verde | Contact releu ASD PWR Feed |
| Incavo | Siguranță cartuș | Mini siguranțe | Descriere |
|---|---|---|---|
| 19 | 20 A galben | Alimentare Amplificator PWR 1 și Amplificator 2 | |
| 20 | 15 Amp albastru | Radio cu canal IOD | |
| 21 | 10 A roșu | IOD Feed Intrus Mod/Sirenă — dacă este prezent | |
| 22 | 10 A roșu | IGN RUN Senzor de căldură/AC/busolă | |
| 23 | 15 Amp albastru | POL ASD Alimentare releu 3 | |
| 24 | 15 Amp albastru | Alimentare trapă — dacă este prezentă | |
| 25 | 10 A roșu | Oglindă încălzită — dacă este prezentă | |
| 26 | 15 Amp albastru | POL ASD Alimentare releu 2 | |
| 27 | 10 A roșu | IGN RUN Alimentare doar ORC | |
| 28 | 10 A roșu | IGN RUN ORC/OCM Feed | |
| 29 | Încălzire auto (fără siguranță) | ||
| 30 | 20 A galben | Scaun încălzit — dacă este prezent | |
| 31 | 10 A roșu | Control releu ștergător faruri — dacă este prezent | |
| 32 | 30 Amp Roz | POL ASD Control Feed 1 | |
| 33 | 10 A roșu | ABS MOD/J1962 Conexiune/PCM | |
| 34 | 30 Amp Roz | Alimentare electrovalvă ABS | |
| 35 | 40 A verde | Alimentare pompă ABS | |
| 36 | 30 Amp Roz | Far;
Control ștergător; Oglindă inteligentă — dacă este prezentă |
|
| 37 | 25 Amp Natural | Încălzitor motorină — dacă este prezent |
Dodge Caliber – schema cutiei de siguranțe
Anul producției: 2011, 2012.
Modulul de alimentare integrat (cutia de siguranțe) se află în compartimentul motor lângă unitatea filtrului de aer.
Acest centru conține siguranțe tip cartuș și mini siguranțe. Eticheta de identificare a fiecărui element poate fi imprimată pe partea interioară a capacului.
Atribuirea siguranțelor în IPM
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
|---|---|---|---|
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
| 1 | Gol | Gol | |
| 2 | 15 Amp albastru | Modul control AWD/4WD | |
| 3 | 10 A roșu | Comutator lumină de stop centrală spate | |
| 4 | 10 A roșu | Comutator aprindere;
Modul clasificare pasageri. |
|
| 5 | 20 A galben | Remorcă | |
| 6 | 10 A roșu | Oglindă electrică;
Control volan; Radio satelit; Telefon mâini libere. |
|
| 7 | 30 A verde | Dezactivare aprindere | |
| 8 | 30 A verde | Dezactivare aprindere | |
| 9 | 40 A verde | Scaune electrice | |
| 10 | 20 A galben | Bloc alimentare;
Iluminare interioară. |
|
| 11 | 15 Amp albastru | Presiguranță | |
| 12 | 20 A galben | Invertor 115 V AC | |
| 13 | 20 A galben | Brichetă | |
| 14 | 10 A roșu | Cluster instrumente | |
| 15 | 40 A verde | Ventilator radiator | |
| 16 | 15 Amp albastru | Lampă plafonieră;
Trapă; Motor ștergător spate. |
|
| 17 | 10 A roșu | Modul control fără fir | |
| 18 | 40 A verde | Releu dezactivare automată |
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
|---|---|---|---|
| 19 | 20 A galben | Amplificatoare radio | |
| 20 | 15 Amp albastru | Radio | |
| 21 | 10 A roșu | Modul alarmă/sirenă — dacă este prezent | |
| 22 | 10 A roșu | Încălzire, climatizare/busolă | |
| 23 | 15 Amp albastru | Releu de dezactivare automată | |
| 24 | 15 Amp albastru | Alimentare trapă | |
| 25 | 10 A roșu | Oglindă încălzită — dacă este prezentă | |
| 26 | 15 Amp albastru | Releu de dezactivare automată | |
| 27 | 10 A roșu | Modul control airbag | |
| 28 | 10 A roșu | Modul control airbag/modul clasificare pasageri | |
| 29 | Mașină caldă (fără siguranță) | ||
| 30 | 20 A galben | Scaun încălzit — dacă este prezent | |
| 31 | 10 A roșu | Spray faruri — în funcție de echipare | |
| 32 | 30 Amp Roz | Releu de dezactivare automată | |
| 33 | 10 A roșu | Conexiune J1962/modul control sistem transmisie | |
| 34 | 30 Amp Roz | Electrovalvă blocare frână | |
| 35 | 40 A verde | Pompă blocare frână | |
| 36 | 30 Amp Roz | Far;
Control spray; Oglindă inteligentă — dacă este prezentă. |
|
| 37 | 25 Amp Natural | Încălzitor ulei motorină — dacă este prezent |
