Subaru Forester SG (2003-2008) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Subaru Forester SG (2003–2008), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).
Schema siguranțelor și releelor – Subaru Forester
Se referă la vehiculele noi din anii:
2003, 2004.
Panou instrumente
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 15A | Ventilator încălzitor |
| 2 | 15A | Ventilator încălzitor |
| 3 | 15A | Încuietoare alimentată a ușilor, Acces la distanță fără cheie |
| 4 | 20A | Brichetă, Oglinzi retrovizoare electrice |
| 5 | 10 A | Lumină spate, lumină de poziție |
| 6 | 15A | Sistem airbag SRS |
| 7 | 15A | Proiectoare de ceață |
| 8 | 20A | Electrovalvă Sistem antiblocare roți (ABS) |
| 9 | 15A | Radio |
| 10 | Gol | |
| 11 | 15A | Sistem aprindere motor, sistem airbag SRS, sistem control AT |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 12 | 10 A | Reglarea luminozității iluminatului |
| 13 | 10 A | Instrument combinat, lampă SRS |
| 14 | 10 A | Ștergător și spălător lunetă |
| 15 | 30A | Ștergător și spălător parbriz |
| 16 | 20A | Lumină de stop |
| 17 | 15A | Climatizare |
| 18 | 15A | Lumină de marșarier, cruise control |
| 19 | 20A | Dezghețare oglindă exterioară |
| 20 | Gol | |
| 21 | Gol | |
| 22 | 10 A | Aprindere Sistem antiblocare roți (ABS) |
| 23 | 20A | Prezență electrică (de încărcare), încălzire scaun |
Compartiment motor
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 1 | 20A | Ventilator radiator (principal) |
| 2 | 20A | Ventilator radiator (suplimentar) |
| 3 | 30A | Motor Sistem antiblocare roți (ABS) |
| 4 | 20A | Dezghețător lunetă spate |
| 5 | 15A | Far de urgență, claxon |
| 6 | 15A | Aprinde luminile de semnalizare |
| 7 | 10 A | Modul control cutie automată |
| 8 | 10 A | Alternator |
| 9 | 15A | Far (partea dreaptă) |
| 10 | 15A | Far (partea stângă) |
| 11 | 20A | Comutator iluminare |
| 12 | 15A | Ceas, iluminare interior |
Schema cutiei de siguranțe și releelor – Subaru Forester
Se referă la vehicule noi din anii:
2005, 2006.

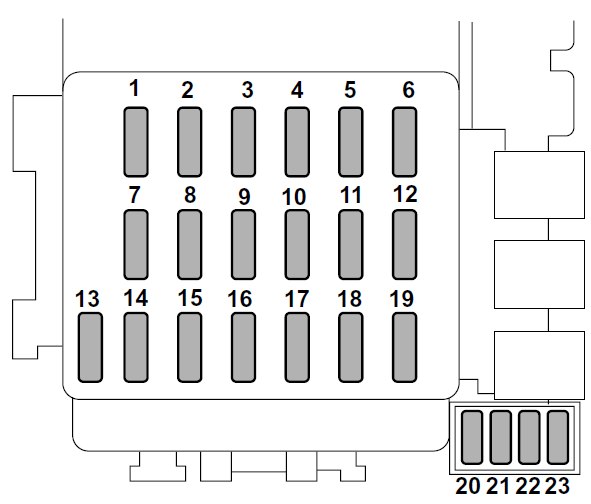

Panou instrumente
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 15A | Ventilator încălzitor |
| 2 | 15A | Ventilator încălzitor |
| 3 | 15A | Încuietoare alimentată, Acces la distanță fără cheie |
| 4 | 15A | Brichetă, Oglinzi retrovizoare electrice |
| 5 | 10 A | Lumină spate, lumină de poziție |
| 6 | 15A | Sistem airbag SRS |
| 7 | 15A | Proiectoare de ceață |
| 8 | 30A | Sistem antiblocare roți (ABS), sistem control dinamic vehicul (doar modele cu sistem control dinamic vehicul) |
| 9 | 15A | Radio |
| 10 | Gol | |
| 11 | 15A | Sistem aprindere motor, sistem airbag SRS, sistem control AT |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 12 | 10 A | Reglarea luminozității iluminării |
| 13 | 20A | Dezghețător ștergător, Dezumidificator oglindă exterioară |
| 14 | 10 A | Contor kilometraj |
| 15 | 30A | Ștergător și spălător parbriz față |
| 16 | 20A | Lumină de stop |
| 17 | 15A | Climatizare |
| 18 | 15A | Lumină marșarier, cruise control |
| 19 | 15A | Turnare sub presiune (portbagaj) |
| 20 | 10 A | Ștergător și spălător parbriz spate |
| 21 | 15A | Bobină de aprindere (doar model fără turbocompresor) |
| 22 | 15A | Încălzire scaun |
| 23 | Gol |

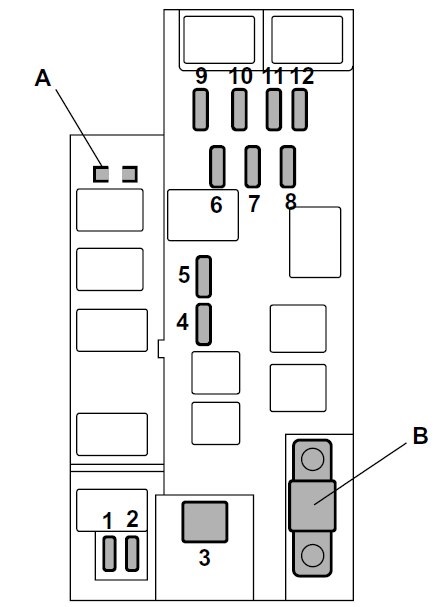

Compartiment motor
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 1 | 30A | Ventilator răcitor (principal) |
| 2 | 30A | Ventilator răcitor (suplimentar) |
| 3 | 50A | Sistem control dinamic vehicul (doar modele cu sistem control dinamic vehicul) |
| 3 | 30A | Senzor motor (doar modele fără turbocompresor) |
| 4 | 30A | Motor Sistem antiblocare roți (ABS) |
| 5 | 20A | Dezumidificator lunetă spate |
| 6 | 15A | Semnal acustic avertizare, Claxon |
| 7 | 15A | Aprindere lumini semnalizare |
| 8 | 10 A | Modul control cutie automată |
| 9 | 10 A | Alternator |
| 10 | 15A | Far (partea dreaptă) |
| 11 | 15A | Far (partea stângă) |
| 12 | 20A | Comutator iluminare |
| 13 | 15A | Ceas, iluminare interior |
Schema cutiei de siguranțe și relee – Subaru Forester
Se referă la vehicule noi din anii:
2007.
Panou instrumente
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 15A | Ventilator încălzitor |
| 2 | 15A | Ventilator încălzitor |
| 3 | 15A | Închidere alimentată a ușii, Acces la distanță fără cheie |
| 4 | 15A | Brichetă, Oglinzi retrovizoare electrice |
| 5 | 10 A | Lumină spate, lumină de poziție |
| 6 | 15A | Sistem airbag SRS |
| 7 | 15A | Proiectoare de ceață |
| 8 | 30A | Sistem antiblocare roți (ABS), sistem control dinamic al vehiculului (doar modele cu sistem control dinamic al vehiculului) |
| 9 | 15A | Radio |
| 10 | Gol | |
| 11 | 15A | Sistem aprindere motor, sistem airbag SRS, sistem control AT |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 12 | 10 A | Reglarea luminozității iluminării |
| 13 | 20A | Dezghețator ștergător parbriz, Dezumidificator oglindă exterioară |
| 14 | 10 A | Vitezometru |
| 15 | 30A | Ștergător și spălător parbriz |
| 16 | 20A | Lumină de stop |
| 17 | 15A | Climatizare |
| 18 | 15A | Lumină de marșarier, pilot automat |
| 19 | 15A | Turnare sub presiune (încărcare) |
| 20 | 10 A | Ștergător și spălător lunetă |
| 21 | 15A | Bobină de aprindere (doar model fără turbocompresor) |
| 22 | 15A | Încălzire scaun |
| 23 | Gol |
Compartiment motor
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 1 | 30A | Ventilator radiator (principal) |
| 2 | 30A | Ventilator radiator (secundar) |
| 3 | 30A | Motor ABS |
| 4 | 30A | Senzor motor (doar modele fără turbocompresor) |
| 5 | 20A | Dezumidificator lunetă spate |
| 6 | 15A | Far de urgență, claxon |
| 7 | 15A | Aprindere lumini de semnalizare |
| 8 | 10 A | Modul control automat cutie |
| 9 | 10 A | Alternator |
| 10 | 15A | Far (partea dreaptă) |
| 11 | 15A | Far (partea stângă) |
| 12 | 20A | Comutator iluminare |
| 13 | 15A | Ceas, iluminare interioară |
| 14 | 10 A | Electrovalvă combinată aer secundar (doar modele Turbo) |
Schema cutia de siguranțe și relee – Subaru Forester
Se referă la vehicule noi din anii:
2008.
Panou instrumente
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 15A | Ventilator încălzitor |
| 2 | 15A | Ventilator încălzitor |
| 3 | 15A | Încuietoare alimentată, Acces la distanță fără cheie |
| 4 | 15A | Brichetă, Oglinzi retrovizoare electrice |
| 5 | 10 A | Lumină spate, Lumini de poziție |
| 6 | 15A | Sistem airbag SRS |
| 7 | 15A | Proiectoare de ceață |
| 8 | 30A | Sistem antiblocare roți (ABS), sistem control dinamic vehicul (doar modele cu sistem control dinamic vehicul) |
| 9 | 15A | Radio |
| 10 | Gol | |
| 11 | 15A | Sistem aprindere motor, sistem airbag SRS, sistem control AT |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 12 | 10 A | Reglarea luminozității iluminatului |
| 13 | 20A | Dezghețare ștergător parbriz, Dezumidificator oglindă exterioară |
| 14 | 10 A | Contor kilometraj |
| 15 | 30A | Ștergător și spălător parbriz față |
| 16 | 20A | Lumină de stop |
| 17 | 15A | Climatizare |
| 18 | 15A | Lumină de marșarier, pilot automat |
| 19 | 15A | Turnare sub presiune (încărcare) |
| 20 | 10 A | Ștergător și spălător parbriz spate |
| 21 | 15A | Bobină de aprindere (doar model fără turbocompresor) |
| 22 | 15A | Încălzire scaun |
| 23 | Gol |

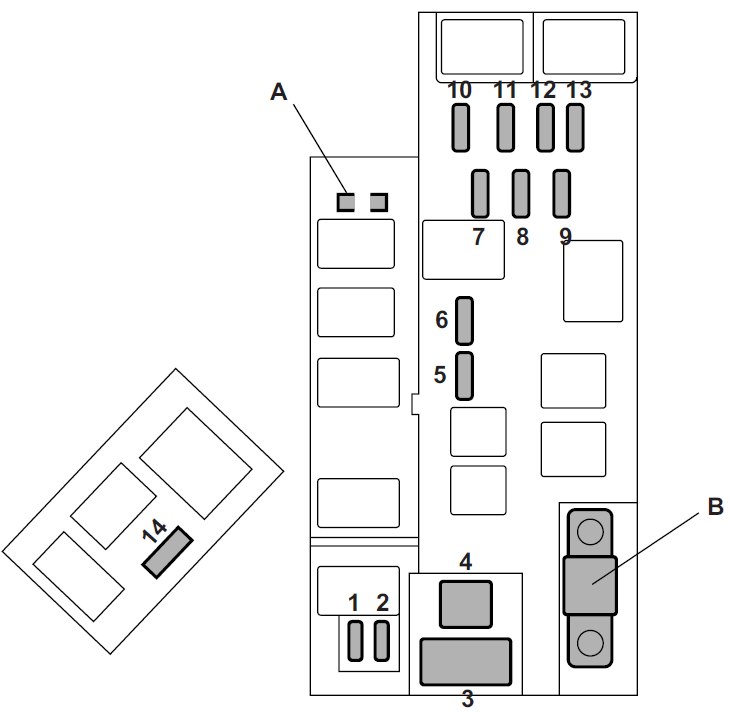

Compartiment motor
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 1 | 30A | Ventilator răcitor (principal) |
| 2 | 30A | Ventilator răcitor (secundar) |
| 3 | 50A | Sistem control dinamic vehicul (doar modele cu sistem control dinamic vehicul) |
| 3 | 30A | Motor Sistem antiblocare roți (ABS) |
| 4 | 30A | Senzor motor (doar modele fără turbocompresor) |
| 5 | 20A | Dezumidificator lunetă spate |
| 6 | 15A | Far de urgență, Claxon |
| 7 | 15A | Aprinde luminile de semnalizare |
| 8 | 10 A | Modul control cutie automată |
| 9 | 10 A | Alternator |
| 10 | 15A | Far (partea dreaptă) |
| 11 | 15A | Far (partea stângă) |
| 12 | 20A | Comutator iluminare |
| 13 | 15A | Ceas, iluminare interioară |
| 14 | 10 A | Electrovalvă combinată aer secundar (doar modele turbo) |
