Subaru Forester SH (2008-2012) – cutia de siguranțe
Schema cutiei de siguranțe și relee – Subaru Forester
Se referă la vehiculele noi din anii:
2008, 2009, 2010, 2011, 2012.

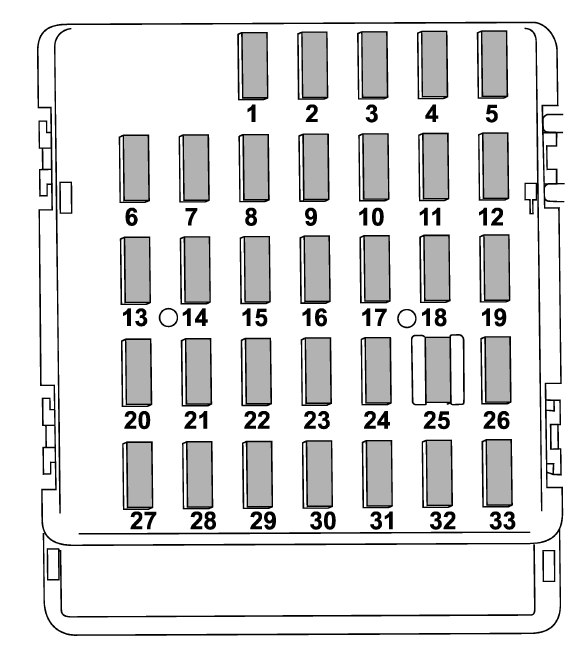

Cutia de siguranțe în habitaclu
Se află în spatele panoului din partea stângă a volanului.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 20A | Remorcă |
| 2 | Gol | |
| 3 | 15A | Blocat uși |
| 4 | 10 A | Releu dezghețare ștergător parbriz față |
| 5 | 10 A | Contor combinat |
| 6 | 7,5A | Oglinzi retrovizoare electrice, releu încălzire scaune |
| 7 | 15A | Contor kilometraj combinat, Unitate integrată |
| 8 | 20A | Lumină de stop |
| 9 | 15A | Dezghețare ștergător parbriz față |
| 10 | 7,5A | Alimentare (baterie) |
| 11 | 7,5A | Activează semnalizator, ceas |
| 12 | 15A | Cutie automată, unitate control motor, unitate integrată |
| 13 | 20A | Presofuzie pentru alimentare accesorii (consolă centrală) |
| 14 | 15A | Lumină de poziție, lumină spate, lumină spate combinată |
| 15 | Gol | (conector FWD pentru vehicule AWD AT) |
| 16 | 10 A | Iluminare |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 17 | 15A | Încălzitoare scaune |
| 18 | 10 A | Lumină de rezervă |
| 19 | Gol | |
| 20 | 10 A | Presofuz pentru alimentare accesorii (bord) |
| 21 | 7,5A | Releu demaror |
| 22 | 15A | Climatizare, bobină releu dezghețare lunetă spate |
| 23 | 15A | Ștergător spate, Pulverizator lunetă spate |
| 24 | 15A | Unitate audio, ceas |
| 25 | 15A | Sistem airbag SRS |
| 26 | 7,5A | Releu geam electric, releu ventilator principal radiator, releu lumină și portbagaj |
| 27 | 15A | Ventilatoare încălzitor |
| 28 | 15A | Ventilatoare încălzitor |
| 29 | 15A | Proiectoare de ceață |
| 30 | 30A | Ștergător față |
| 31 | 7,5A | Climatizare automată, unitate integrată |
| 32 | Gol | |
| 33 | 7,5A | Sistem antiblocare roți (ABS) / unitate control dinamică vehicul |

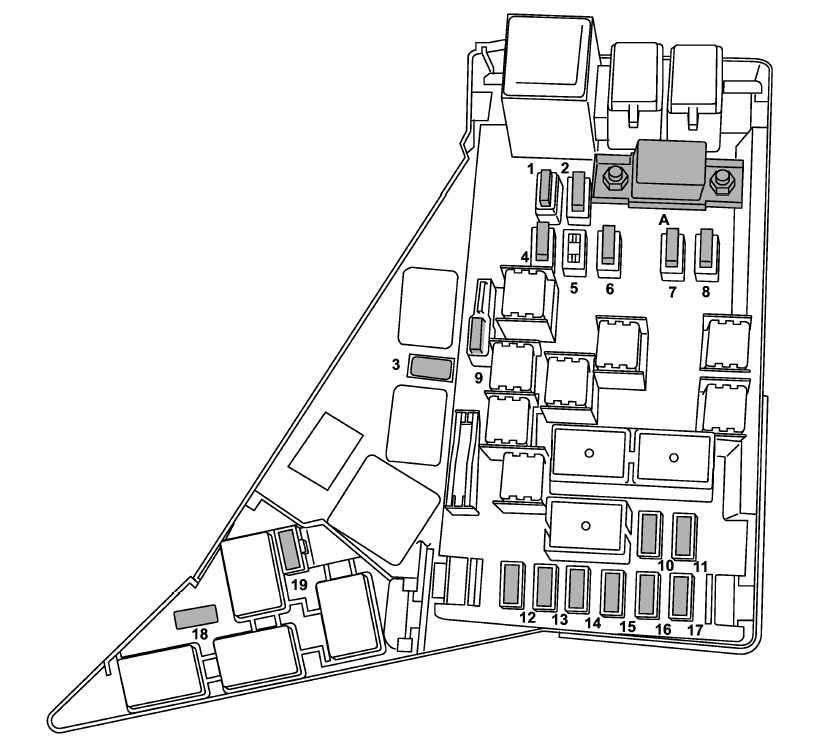

Cutia de siguranțe în compartiment motor
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| Număr | Amperaj [A] | Descriere |
| A | Siguranță principală | |
| 1 | 30A | Unitate Sistem antiblocare roți (ABS), unitate control dinamic vehicul |
| 2 | 25A | Ventilator principal |
| 3 | 10 A | Electrovalvă aer combinată secundară (modele turbo) |
| 4 | 25A | Ventilator auxiliar |
| 5 | Gol | |
| 6 | 10 A | Audio |
| 7 | 30A | Far (Faruri de întâlnire) |
| 8 | 15A | Far (Faruri de drum) |
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| 9 | 20A | Lumină de rezervă |
| 10 | 15A | Claxon |
| 11 | 25A | Dezghețare lunetă spate, Încălzire oglinzi |
| 12 | 15A | Pompă combustibil |
| 13 | 10 A | Modul control cutie automată |
| 14 | 7,5A | Modul control motor |
| 15 | 15A | Lumini de urgență și semnalizatoare |
| 16 | 15A | Releu spate și iluminare |
| 17 | 7,5A | Alternator |
| 18 | 15A | Far (dreapta) |
| 19 | 15A | Far (stânga) |
