Dodge Journey (2009-2019) – cutia de siguranțe

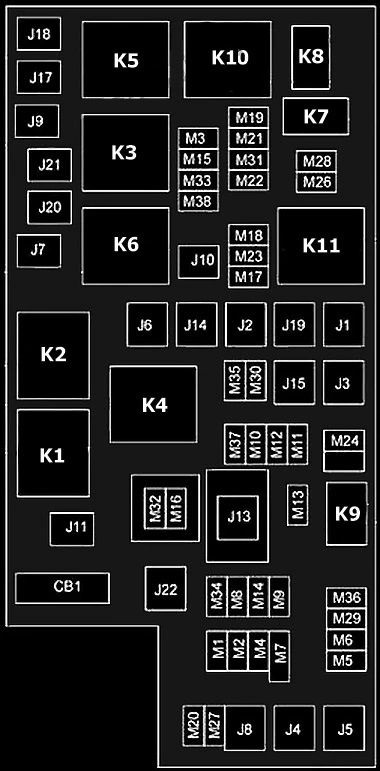

Schema cutiei de siguranțe și relee – Dodge Journey
Se referă la vehiculele noi din anii:
2009, 2010.
Siguranțele M6, M7 și M36 din cutia de siguranțe din compartiment motor sunt responsabile pentru brichetă / prizele electrice în Dodge Journey.

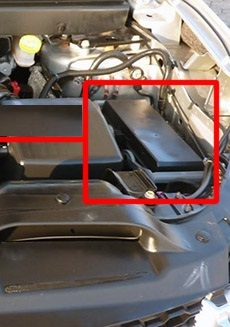

Modulul de putere integrat (IPM) se află în compartiment motor lângă ansamblul filtrului de aer.O etichetă identificativă pentru fiecare element poate fi tipărită sau imprimată pe partea interioară a capacului.
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
|---|---|---|---|
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
| J1 | 40 A verde | — | Scaun electric pliabil |
| J2 | 30 Amp Roz | — | Modulul cutiei de distribuție — dacă este prezent |
| J3 | 30 Amp Roz | — | Modulul ușilor spate |
| J4 | 25 Amp Natural | — | Nodul ușii partea șoferului |
| J5 | 25 Amp Natural | — | Nodul ușii partea pasagerului |
| J6 | 40 A verde | — | Pompă sistem antiblocare roți (ABS) / program electronic de stabilizare (ESP) |
| J7 | 30 Amp Roz | — | Electrovalvă sistem antiblocare roți (ABS) / program electronic de stabilizare (ESP) |
| J8 | 40 A verde | — | Scaun cu memorie electrică — dacă este prezent |
| J9 | 40 A verde | — | Motor Flex Fuel/PZEV – dacă este prezent |
| J10 | 30 Amp Roz | — | (dacă este prezent) Releu ștergător faruri – (BUX), electrovalvă reglare colector |
| J11 | 30 Amp Roz | — | (dacă este prezent) Stabilizator/siguranță Thatchum (BUX)/uși glisante electrice |
| J13 | 60 A galben | — | Prelevare după oprirea motorului (IOD) Principal |
| J14 | 40 A verde | — | Iluminare electrică (EBL) |
| J15 | 30 Amp Roz | — | Ventilator spate – dacă este prezent |
| J17 | 40 A verde | — | Electromagnet motor demaror |
| J18 | 20 A albastru | — | NGC (modul control sistem propulsie)/interval transmisie |
| J19 | 60 A galben | — | Motor ventilator radiator |
| J20 | 30 Amp Roz | — | Ștergător parbriz față sus/jos |
| J21 | 20 A albastru | — | Pulverizator față/spate |
| J22 | 25 Amp Natural | Modul trapă – dacă este prezent | |
| M1 | — | 15 A albastru | Lumină de stop centrală montată sus (CHMSL) |
| M2 | — | 20 A galben | Lumini remorcă – dacă sunt prezente |
| M3 | — | 20 A galben | Ax față/spate, Mod AWD |
| M4 | — | 10 A roșu | Remorcare remorcă – dacă este prezentă |
| M5 | — | 25 Amp Natural | Invertor de putere — dacă este prezent |
| M6 | — | 20 A galben | Presiune alimentare nr. 1 / accesorii (ACC) Senzor ploaie |
| M7 | — | 20 A galben | Presiune alimentare nr. 2 (pentru selectare baterie sau accesorii (ACC)) |
| M8 | — | 20 A galben | Scaune față încălzite — dacă sunt prezente |
| M9 | — | 20 A galben | Scaune spate încălzite — dacă sunt prezente |
| M10 | — | 15 A albastru | Lumini de cortesia/modul handsfree (HFM) – dacă este prezent, display la distanță – dacă este prezent, receptor audio digital prin satelit (SDARS) – dacă este prezent, mecanism universal deschidere uși garaj (UGDO) – dacă este prezent, lumină de cortesia, sistem de divertisment video (VES)™ – Dacă este prezent |
| M11 | — | 10 A roșu | Control automat temperatură (ATC) — dacă este prezent, iluminare sub capotă |
| M12 | — | 30 A verde | Radio, amplificator (AMP) |
| M13 | — | 20 A galben | Nod cabină (CCN), comutator multifuncțional/modul sirenă, ITM |
| M14 | — | 20 A galben | Remorcare remorcă (BUX) — dacă este prezentă |
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
|---|---|---|---|
| M15 | — | 20 A galben | Oglindă retrovizoare cu funcție de întunecare automată — dacă este prezent, senzor cu infraroșu (IR) — dacă este prezent, întrerupător multifuncțional, sistem de monitorizare a presiunii pneurilor (TPMS) — dacă este prezent, modulul cutiei de distribuție — dacă este prezent |
| M16 | — | 10 A roșu | Controler imobilizare pasageri (ORC)/ Modul clasificare pasageri (OCM) |
| M17 | — | 15 A albastru | Semnalizator parcare stânga/lateral/lumini de mers/spate, lumini de licență |
| M18 | — | 15 A albastru | Semnalizator parcare dreapta/lateral/lumini de mers/spate |
| M19 | — | 25 Amp Natural | Dezactivare automată (ASD) #1 și #2 |
| M20 | — | 15 A albastru | Centru informații electronice vehicul (EVIC) — în funcție de echipare, iluminare interioară, întrerupătoare pe volan — în funcție de echipare, grup întrerupătoare |
| M21 | — | 20 A galben | Dezactivare automată (ASD) #3 |
| M22 | — | 10 A roșu | Claxon dreapta |
| M23 | — | 10 A roșu | Claxon stânga |
| M24 | — | 25 Amp Natural | Ștergător spate |
| M25 | — | 20 A galben | Pompă combustibil/pompă de ridicare motorină |
| M26 | — | 10 A roșu | Întrerupător alimentare oglindă/Întrerupător geam partea șoferului |
| M27 | — | 10 A roșu | Bloc coloană direcție, nod aprindere wireless (WIN)/PEM |
| M28 | — | 10 A roșu | NGC (modul control sistem grup propulsor) / alimentare transmisie (batt) |
| M29 | — | 10 A roșu | Modul clasificare pasageri (OCM) |
| M30 | — | 15 A albastru | Modul ștergător / oglindă electrică pliabilă, J1962 Diag Feed |
| M31 | — | 20 A galben | Lumini de rezervă |
| M32 | — | 10 A roșu | Controler imobilizare pasageri (ORC) |
| M33 | — | 10 A roșu | Alimentare baterie NGC (modul control sistem grup propulsor)/TCM |
| M34 | — | 10 A roșu | Modul asistență alimentare, modul HVAC, pulverizatoare faruri, modul busolă – dacă este prezent, lanternă – dacă este prezent, ventilator RAD Diesel |
| M35 | — | 10 A roșu | Oglinzi încălzite – dacă sunt prezente |
| M36 | — | 20 A galben | Presiune alimentare nr. 3 (baterii) |
| M37 | — | 10 A roșu | Sistem antiblocare (ABS), program electronic stabilizare (ESP), întrerupător lumină de stop |
| M38 | — | 25 Amp Natural | Blocare/deblocare motoare |
| K1 | — | — | Releu pornire/accesorii aprindere |
| K2 | — | — | Releu pornire aprindere |
| K3 | — | — | Releu electromagnetic demaror |
| K4 | — | — | Releu pornire/aprindere |
| K5 | — | — | (NGC) Releu modul control sistem grup propulsor/PCM |
| K6 | — | — | Releu iluminare electrică (EBL) |
| K7 | — | — | — |
| K8 | — | — | — |
| K9 | — | — | Releu ventilator spate |
| K10 | — | — | Releu ASD (alimentare pentru M19 și M21) |
| K11 | — | — | Releu viteză mică ventilator radiator |
Dodge Journey (2011-2019) – schema cutiei de siguranțe
Anul producției: 2011, 2012, 2013, 2014, 2015, 2016, 2107, 2018 și 2019.
Siguranțe interne
Locația cutiei de siguranțe
Placa cu siguranțe internă se află pe partea pasagerului sub bord.

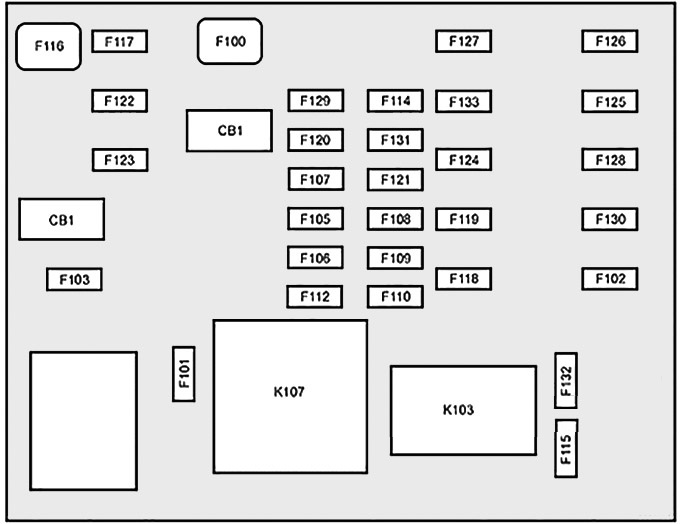

Schema cutiei de siguranțe
| Nr | Siguranță cartuș | Mini-siguranță | Descriere |
|---|---|---|---|
| Nr | Siguranță cartuș | Mini-siguranță | Descriere |
| F100 | 30 A roz | – | Convertor 110V AC – Dacă este prezent |
| F101 | – | 10 A roșu | Lumini interioare |
| F102 | – | Galben 20 Amperi | Brichetă în bord / priză alimentare partea spate stânga |
| F103 | – | Galben 20 Amperi | Priză alimentare în compartimentul consolei;
Priză alimentare pe spatele consolei. |
| F105 | – | Galben 20 Amperi | Scaune încălzite – dacă sunt prezente |
| F106 | – | Galben 20 Amperi | Priză alimentare spate |
| F107 | – | 10 A roșu | Cameră spate – dacă este prezentă |
| F108 | – | 15 A albastru | Bord |
| F109 | – | 10 A roșu | Climatizare / HVAC |
| F110 | – | 10 A roșu | Control siguranță pasageri |
| F112 | – | 10 A roșu | Rezervă |
| F114 | – | Galben 20 Amperi | Ventilator spate / motor HVAC |
| F115 | – | Galben 20 Amperi | Motor ștergător spate |
| F116 | 30 A roz | – | Dezghețare spate (EBL) |
| F117 | – | 10 A roșu | Oglinzi încălzite |
| Nr | Siguranță cartuș | Mini-siguranță | Descriere |
|---|---|---|---|
| F118 | – | 10 A roșu | Control siguranță pasageri |
| F119 | – | 10 A roșu | Modul control coloana volan |
| F120 | – | 10 A roșu | Tracțiune integrală – în funcție de echipare |
| F121 | – | 15 A albastru | Modul aprindere wireless |
| F122 | – | 25 A deschis | Modul ușă partea șoferului |
| F123 | – | 25 A deschis | Modul ușă partea pasagerului |
| F124 | – | 10 A roșu | Oglinzi |
| F125 | – | 10 A roșu | Modul control coloana volan |
| F126 | – | 25 A deschis | Amplificator audio |
| F127 | – | 20 A galben | Remorcă – dacă este prezentă |
| F128 | – | 15 A albastru | Radio |
| F129 | – | 15 A albastru | Video / DVD – dacă este prezent |
| F130 | – | 15 A albastru | Climatizare / bord |
| F131 | – | 10 A roșu | Asistență pasager / Sistem hands-free – dacă este prezent |
| F132 | – | 10 A roșu | Modul presiune pneuri |
| F133 | – | 10 A roșu | Gateway securitate cibernetică – dacă este prezent |
Siguranțe sub capotă (centru de distribuție a alimentării)
Locația cutiei de siguranțe
Centru de distribuție a energiei (PDC) se află în compartiment motor.
Eticheta identificativă a fiecărui element este imprimată pe interiorul capacului.

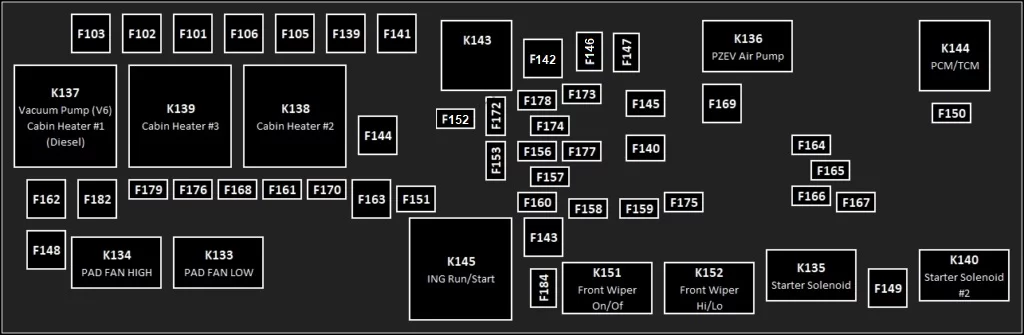

Schema cutiei de siguranțe
Asocierea siguranțelor sub capotă
| Nr | Siguranță cartuș | Mini-siguranță | Descriere |
|---|---|---|---|
| Nr | Siguranță cartuș | Mini-siguranță | Descriere |
| F101 | 60 Amp galben | – | Bară de distribuție a alimentării interne |
| F102 | 60 Amp galben | – | Bară de distribuție a alimentării interne |
| F103 | 60 Amp galben | – | Bară de distribuție a alimentării interne |
| F105 | 60 Amp galben | Releu de aprindere a barei interne a centrului de distribuție a alimentării | |
| F106 | 60 Amp galben | – | Centru de distribuție a alimentării intern;
Releu bară / accesorii. |
| F139 | 40 A verde | – | Ventilator sistem climatizare |
| F140 | 30 A roz | – | Bloc siguranțe |
| F141 | 40 A verde | – | Sistem antiblocare roți (ABS) |
| F142 | 40 A verde | – | Bujii incandescente – dacă sunt prezente |
| F143 | 40 A verde | – | Lumini exterioare 1 |
| F144 | 40 A verde | – | Lumini exterioare 2 |
| F145 | 30 A roz | – | Pentru computerul caroseriei – lampă |
| F146 | 30 A roz | – | Rezervă |
| F147 | 30 A roz | – | Rezervă |
| F148 | 40 A verde | – | Motor ventilator radiator |
| F149 | 30 A roz | – | Electrovalvă demaror |
| F150 | – | 25 Amp deschis | Module control grup propulsor |
| F151 | 30 A roz | – | Motor ștergător far – dacă este prezent |
| F152 | – | 25 Amp deschis | Încălzitor motorină – în funcție de echipare |
| F153 | – | Galben 20 Amp | Pompă combustibil |
| F156 | – | 10 A roșu | Frână;
Modul control electronic stabilitate. |
| F157 | – | 10 A roșu | Modul modul transfer putere – dacă este prezent |
| Nr | Siguranță cartuș | Mini-siguranță | Descriere |
|---|---|---|---|
| F158 | – | 10 A roșu | Modul capotă activă – dacă este prezent |
| F159 | – | 10 A roșu | Rezervă |
| F160 | – | Galben 20 Amp | Lumini interioare |
| F161 | – | Galben 20 Amp | Claxon |
| F162 | 40 A roșu / 20 A albastru | – | Încălzitor habitaclu nr. 1 / pompă gol – dacă este prezent |
| F163 | 50 A roșu | – | Încălzitor habitaclu nr. 2 – dacă este prezent |
| F164 | – | 25 Amp Deschis | Dezactivare automată a grupului propulsor |
| F165 | – | Galben 20 Amp | Dezactivare grup propulsor |
| F166 | – | Galben 20 Amp | Rezervă |
| F167 | – | 30 A verde | Dezactivare grup propulsor |
| F168 | – | 10 A roșu | Ambreiaj climatizare |
| F169 | 40 A verde | Emisii – motor vehicul cu emisii parțial nule | |
| F170 | 15 A albastru | Emisii – actuatori vehicule cu emisii parțial nule | |
| F172 | – | Galben 20 Amp | Rezervă |
| F173 | – | 25 Amp Deschis | Supape anti-blocare |
| F174 | – | Galben 20 Amp | Sirena – dacă este prezentă |
| F175 | – | 30 A verde | Rezervă |
| F176 | – | 10 A roșu | Module control grup propulsor |
| F177 | – | Galben 20 Amp | Modul tracțiune integrală – în funcție de echipare |
| F178 | – | 25 Amp Deschis | Trapă – în funcție de echipare |
| F179 | – | 10 A roșu | Senzor baterie |
| F181 | 100 A albastru | – | Sistem direcție electrohidraulică (EHPS) – dacă este prezent |
| F182 | 50 A roșu | – | Încălzitor habitaclu nr. 3 – dacă este prezent |
| F184 | 30 A roz | – | Motor ștergător față |
