Dodge Charger (LX) 6G
În 2005 pentru anul model 2006 într-o formă nouă. Ani de producție 2007, 2008, 2009, 2010

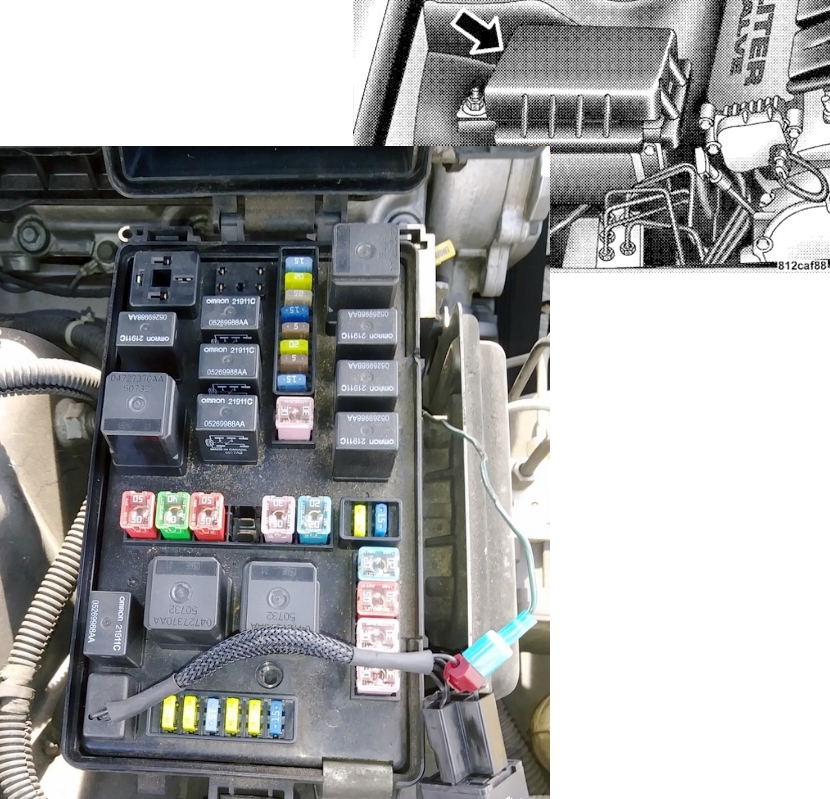

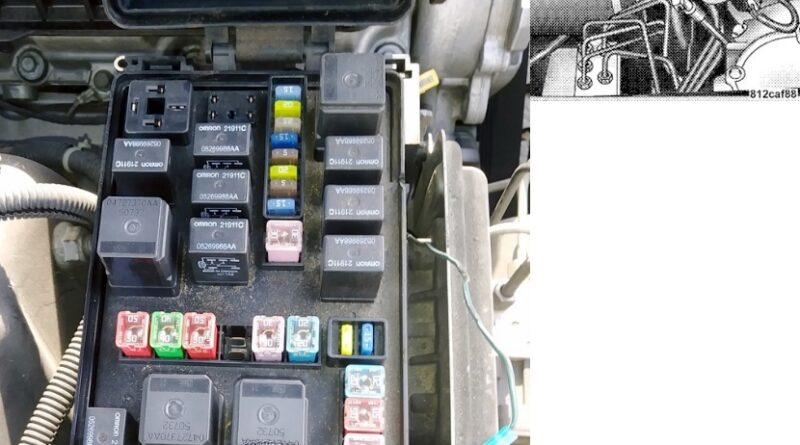

Cutia de siguranțe în compartiment motor
Tip 1
2006, 2007
Diagramă
Funcție
| 1 | — |
| 2 | — |
| 3 | Pedale reglabile electric 15A – dacă sunt incluse |
| 4 | 20A AC ambreiaj/claxon |
| 5 | — |
| 6 | Modul control față 15A (FCM) |
| 7 | Proiectoare de ceață 20A – dacă sunt incluse |
| 8 | Faruri 15A – Licență. Parcare. Semnalizator lateral. Oprire. Viraj |
| 9 | Modul control față 15A (FCM) |
| 10 | Modul control sistem propulsor 5A (PCM)/Demaror |
| 11 | 25A Modul oprire automată/control sistem propulsor (PCM) |
| 12 | — |
| 13 | — |
| 14 | Modul control sistem propulsor 25A (PCM) |
| 15 | Injectoare 20A. Bobine de aprindere |
| 16 | — |
| 17 | Supape sistem antiblocare roți (ABS) 30A – dacă sunt incluse/Modul control sistem propulsor (PCM) |
| 18 | Ștergător/irigator parbriz 30A |
| 19 | 50A Ventilator răcire |
| 20 | 20A Demaror |
| 21 | Motor pompă sistem antiblocare (ABS) 50A – dacă este inclus |
| 22 | 40A AC ambreiaj/ventilator răcire înalt — jos |
| 23 | — |
| 24 | Ventilator radiator 60A – AWD |
| 25 | Modul control față 30A (FCM) |
| 26 | Transmisie 20A – RLE |
| 27 | Modul control față 30A (FCM) |
| Releu | |
| R1 | Claxon |
| R2 | Ambreiaj compresor climatizare |
| R3 | Control ventilator radiator (înalt/scăzut) |
| R4 | Ventilator radiator (înalt) |
| R5 | Aprindere/oprire ștergătoare parbriz |
| R6 | Control transmisie |
| R7 | Control ventilator radiator |
| R8 | Ștergător parbriz Înalt/Scăzut |
| R9 | Demaror |
| R10 | Pedale reglabile |
| R11 | Lumini de parcare |
| R12 | Far proiectoare de ceață față |
| R13 | Oprire automată |
| R14 | Releu descărcare intensitate mare |
| R15 | Neutilizat |
Tip 2

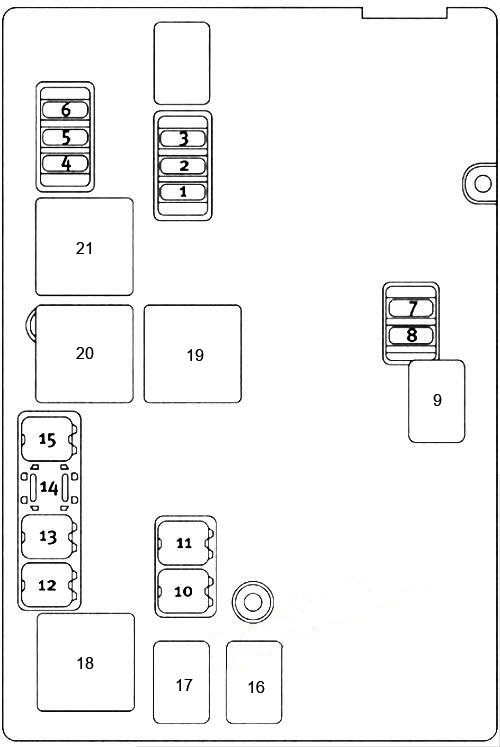

Diagramă
Destinație
| 1 | Motorul pulverizatorului 15A |
| 2 | Modul control al sistemului de propulsie 25A (PCM) |
| 3 | 25A Aprindere Pornire/Start |
| 4 | 25A Alternator/Electromagnet EGR |
| 5 | 15A Diesel PCM – dacă este inclus |
| 6 | 25A Bobine de aprindere/injectoare/Valvă de bypass |
| 7 | Pulverizator faruri 25A – dacă este inclus |
| 8 | 25A Demaror |
| 9 | Releu demaror |
| 10 | Ștergător parbriz 30A |
| 11 | Supape sistem antiblocare roți (ABS) 30A — dacă sunt incluse |
| 12 | Ventilator radiator 40A |
| 13 | Motorul pompei sistemului antiblocare roți (ABS) 50A – în funcție de echipare |
| 14 | Ventilator radiator 60A |
| 15 | Ventilator radiator 50A |
| 16 | Releu ștergător ON/OFF |
| 17 | Releu ștergător sus/jos |
| 18 | Releu control încălzire radiator |
| 19 | Releu control încălzire radiator (jos) |
| 20 | Releu control încălzire radiator (sus) |
| 21 | Oprire automată a releului |
| 22 | Releu Pornire / Start |

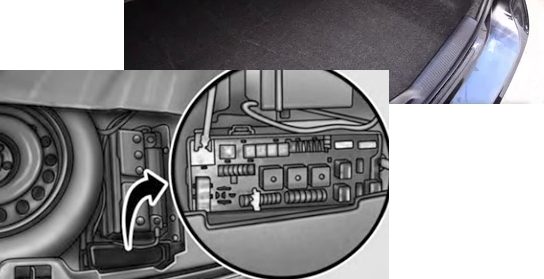

Cutia de siguranțe în portbagaj
Instalată lângă bateria.
Diagramă
Componente protejate
| 1 | 60A Absorbție după oprirea aprinderii (IOD) (Compartimentul 1 al centrului de distribuție a alimentării spate conține o siguranță neagră IOD necesară pentru tratarea vehiculului în timpul montajului. Piesa de schimb pentru service este o siguranță cartuș galbenă de 60 A). |
| 2 | Modul de alimentare integrat 40A (IPM) |
| 3 | — |
| 4 | Modul de alimentare integrat 40A (IPM) |
| 5 | Scaune încălzite 30A – dacă sunt incluse |
| 6 | Pompă combustibil 20A |
| 7 | 15A Scaune spate încălzite – dacă sunt incluse |
| 8 | Conector diagnostic 15A (DLC)/Modul control wireless (WCM)/Nod aprindere wireless (WIN) |
| 9 | Siguranță principală 20A |
| 10 | — |
| 11 | 25A Instrument și întrerupător scaun partea șoferului (dacă este inclus) (compartimentele 11, 12 și 13 conțin siguranțe (întrerupătoare) cu resetare automată, care pot fi deservite doar de un dealer autorizat) |
| 12 | 25A Întrerupător scaun partea pasagerului (dacă este inclus) (compartimentele 11, 12 și 13 conțin siguranțe (întrerupătoare) cu resetare automată, care pot fi deservite doar de un dealer autorizat) |
| 13 | 25A Module uși, întrerupător geam partea șoferului și întrerupător geam partea pasagerului (compartimentele 11, 12 și 13 conțin siguranțe (întrerupătoare) cu resetare automată, care pot fi deservite doar de un dealer autorizat) |
| 14 | Modul control/cluster/siguranță încălzitor AC 10A – dacă este inclus |
| 15 | Modul frână remorcă 20A – dacă este inclus |
| 16 | 20A priză de alimentare spate (Magnum) |
| 17 | Cluster 20A |
| 18 | 20A priză de alimentare selectabilă |
| 19 | Lumini de stop 10A |
| 20 | — |
| 21 | Marș ștafetă |
| 22 | Releu dezaburire lunetă spate |
| 23 | Întârziere releu accesorii |
| 24 | Releu transmisie |
| 25 | Releu lumină ceață spate |
| 26 | Releu ștergător spate |
| 27 | 10A Controler imobilizare pasageri (ORC) |
| 28 | 10A Pornire aprindere, control încălzitor AC/faruri/comutator menținere pasageri (ORC) |
| 29 | 5A bord/program electronic stabilitate (ESP) – în funcție de echipare/modul control grup propulsor (PCM)/comutator FARURI DE STOP |
| 30 | Module uși 10A / oglinzi electrice / modul control sistem direcție (SCM) |
| 31 | — |
| 32 | — |
| 33 | — |
| 34 | — |
| 35 | Modul antenă 5A – dacă este inclus/oglinzi electrice |
| 36 | 20A Kit mâini libere — dacă este inclus/ecran video — dacă este inclus/radio |
| 37 | Transmisie 15A |
| 38 | 10A Video receptor lumină încărcare/satelit (SDARS) – dacă este inclus/Modul informații vehicul – dacă este inclus |
| 39 | 10A Oglinzi încălzite – dacă sunt incluse |
| 40 | 5A Oglindă retrovizoare interioară automată – dacă este inclusă/scaune încălzite – dacă sunt incluse/kit comutatoare |
| 41 | Control încălzitor AC 10A/faruri/asistență parcare – în funcție de echipare/monitorizare presiune pneuri – în funcție de echipare |
| 42 | Motor ventilator față 30A |
| 43 | Dezghețare lunetă spate 30A |
| 44 | Amplificator 20 A — dacă este inclus/Trapă — dacă este inclusă |
| 45 | Activare lumină releu |
| 46 | Releu pompă combustibil |
| 47 | Releu scaune spate încălzite |
Siguranțe brichetă (prize de alimentare) sunt siguranțele nr. 9 (priza de alimentare a consolei) și nr. 18 (priză selectabilă)
