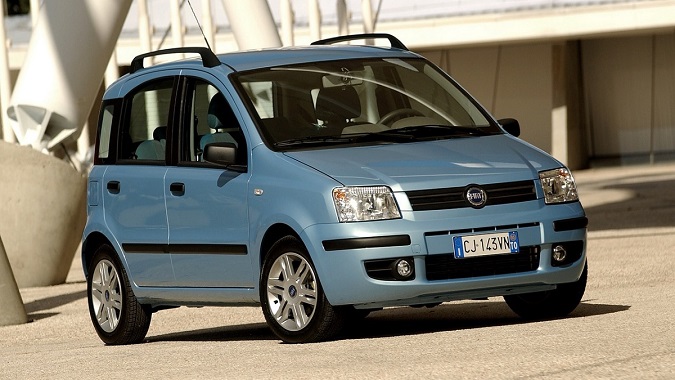

Fiat Panda II (2003-2012) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Fiat Panda II (2003-2012), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța repartizarea fiecărei siguranțe (layout-ul siguranțelor).
Fiat Panda II – schema siguranței
Anul producției: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.
Siguranță brichetă (priză de alimentare) în Fiat Panda este siguranța F85 din cutia de siguranțe din compartiment motor.
Cutia de siguranțe pe bord
Cutia de siguranțe se află în partea stângă a volanului.
Pentru a accesa cutia de siguranțe, slăbește șurubul de fixare al capacului F și șuruburile E.
- G – Unitate control cablată
- H – Unitate control computer de bord
- D – Clește pentru extragerea siguranțelor
Fiat Panda 2 – siguranțe – descriere
| Descriere | Număr | Amperaj [A] |
| Lumină de mers înapoi | F31 | 5 |
| +15 radio | F35 | 7,5 |
| Panou central | F35 | 7,5 |
| +15 lumină de stop | F37 | 10 |
| Dezghețare oglinzi exterioare | F41 | 7,5 |
| Scaune încălzite | F45 | 15 |
| Trapă electrică | F46 | 15 |
| Sistem climatizare automată | F49 | 7,5 |
| Monitorizarea presiunii pneurilor | F49 | 7,5 |
| Senzor prezență apă în filtru motorină | F49 | 7,5 |
| +15 modul control airbag | F50 | 7,5 |
| +15 modul control computer bord | F51 | 5 |
| +15 bord | F51 | 5 |
| Subwoofer | F54 | 15 |
| Gol | FA | – |
| Neutilizat | FB | – |
| Far drept faruri de întâlnire | F12 | 7,5 |
| Far stâng faruri de întâlnire | F13 | 7,5 |
| Reglare înălțime faruri | F13 | 7,5 |
| + 30 unități bloc încuietori uși | F38 | 20 |
| Priză diagnostic EOBD | F39 | 10 |
| Radio | F39 | 10 |
| Sistem climatizare automată | F39 | 10 |
| Monitorizare presiune pneuri | F39 | 10 |
| Telefon | F39 | 10 |
| Unitate control computer bord | F39 | 10 |
| Geam spate încălzit | F40 | 30 |
| Ștergător și spălător parbriz față | F43 | 30 |
| Pompă spălător parbriz față și spate | F53 | 15 |
| Geam electric față stânga | F47 | 20 |
| Geam electric față dreapta | F48 | 20 |
| Ștergător geam spate | F52 | 15 |
Cutia de siguranțe în compartiment motor
Se află în partea dreaptă a compartimentului motor, lângă baterie. Pentru a accesa, slăbește arcul I, eliberează cârligele M și îndepărtează capacul L.
Fiat Panda 2 – siguranțe – descriere
| Descriere | Numero | Amperaggi [A] |
| Ventilator electric climatizare | F8 | 30 |
| Pulverizator faruri | F9 | 20 |
| Claxon | F10 | 15 |
| Servicii auxiliare și generator tahometru | F11 | 15 |
| Grindă superioară | F14 | 15 |
| Unitate remorcă | F15 | 15 |
| Injecție electronică și alimentare unitate cutie Dualogic | F16 | 7,5 |
| Servicii de bază injecție electronică | F17 | 10 |
| Modul control motor | F18 | 7,5 |
| Compresor aer condiționat | F19 | 7,5 |
| Gol | F20 | – |
| Alimentare pompă combustibil (versiune Multijet) | F21 | 15 |
| Servicii de bază injecție electronică | F22 | 20 |
| Supape modul frână și ABS | F23 | 20 |
| Servodirecție electrică | F24 | 10 |
| Proiectoare de ceață | F30 | 15 |
| Unitate cutie automată Dualogic | F84 | 15 |
| Brichetă și priză de alimentare | F85 | 20 |
| Sistem antiblocare roți (ABS) și control lumină de stop | F87 | 7,5 |
| Releu | ||
| Releu fascicul superior | T02 | 20 |
| Releu claxon | T03 | 20 |
| Releu compresor | T05 | 20 |
| Releu ventilator electric răcire motor (viteză mică) | T06 | 30 |
| Releu ventilator electric răcire motor (viteză mare) | T07 | 50 |
| Releu ventilator electric climatizare | T08 | 30 |
| Releu principal sistem injecție | T09 | 30 |
| Releu pompă combustibil (versiune Multijet) | T10 | 20 |
| Releu lumină proiectoare de ceață | T14 | 20 |
| Releu pulverizatoare faruri | T17 | 20 |
| Telecomandă deconectare pompă | T19 | 10/20 |
| Releu blocare demaror | T20 | 30 |
| Releu pompă cutie automată Dualogic | T30 | 50 |
| Releu brichetă și priză de alimentare | T31 | 30 |
