Toyota Tacoma (1995-2015) – cutia de siguranțe

iunie 9, 2025 Andrei Popescu

În acest articol vei găsi diagramele cutiei de siguranțe a Toyota Tacoma (1995–2015), informații despre poziția panourilor de siguranțe în interiorul mașinii și atribuirea fiecărei siguranțe (layout-ul siguranțelor).

Schema siguranțelor și releelor – Toyota Tacoma

Se referă la vehicule noi în anii:

1995, 1996, 1997.

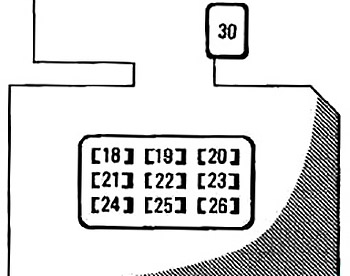

Schema cutiei de siguranțe din habitaclu

Panoul de siguranțe se află în spatele capacului bordului din partea șoferului.

Număr	Amperaj [A]	Descriere
18	15	Sistem de control ADD, sistem de control al tracțiunii integrale, sistem de blocare al diferențialului spate
19	10	Indicatori și contoare, lumini de mers înapoi, cruise control, antenă alimentată, sistem de control al încuietorii electrice, cutie automată controlată electronic, sistem de pornire, sistem de încărcare, sistem de control al încălzirii
20	10	Semnalizatoare, semnalizatoare de urgență
21	15	Sistem cruise control, Sistem antiblocare roți (ABS), sistem de blocare al cutiei de viteze
22	20	Ștergător/Ștergătoare parbriz și spălător parbriz
23	7,5	Martor avertizare descărcare, sistem airbag SRS
24	7,5	Sistem audio pentru mașină, antenă alimentată
25	15	Brichetă, ceas, oglinzi retrovizoare electrice, lumini de mers înapoi, sistem de blocare al cutiei de viteze
26	15	Martor avertizare airbag SRS, sistem de lumini de zi, cruise control, Sistem antiblocare roți (ABS);
30	30	Geamuri electrice, sistem de control al blocării ușilor electrice

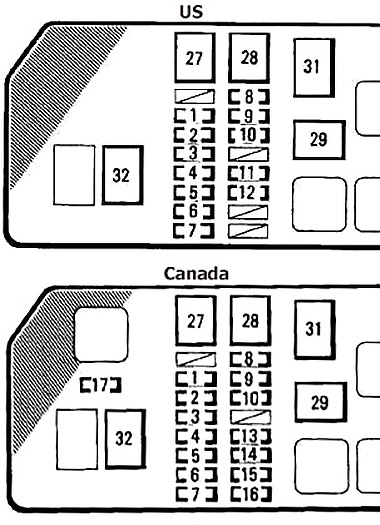

Schema cutiei de siguranțe în compartiment motor

Număr	Amperi [A]	Descriere
1	15	Lumini de stop, lumină de stop înaltă, cruise control
2	7,5	Sistem de încărcare
3	7,5	Sistem de injecție multipunct/secuențial, sistem de aprindere, semnalizatoare și contoare
4	10	Sistem de diagnosticare la bord
5	15	Sistem de injecție multipunct/secuențial
6	15	Faruri de urgență, claxon
7	15	Sistem audio pentru mașină, antenă alimentată, iluminare interioară, ceas, lumină întrerupător aprindere, iluminare personală, iluminare plafon uși
8	10	Lumini spate, iluminare plăcuță
9	10	Lumini de urgență, sistem control încălzire, sistem răcire climatizare, semnalizatoare și contoare, ceas, indicator sistem audio mașină, iluminare compartiment portbagaj, brichetă, iluminare bord
10	10	Sistem răcire climatizare

11	10	Far dreapta
12	10	Far stânga
13	10	Far dreapta (faruri de drum), indicator faruri de drum
14	10	Far stânga (faruri de drum)
15	10	Far dreapta (faruri de întâlnire)
16	10	Far stânga (faruri de întâlnire)
27	40	Siguranță aer condiționat
28	40	Toate elementele din siguranțele „STA”, „ECU-B”, „POWER”, „RADIO”, „CIG”, „INDICATORE”, „TURN”, „ECU-IG”, „WIPER” și „4WD”
29	30	Toate elementele din siguranța „IGN”
31	60	Sistem antiblocare roți (ABS)
32	80	Toate componentele din „ABS”, „AM1”, „STA”, „ECU-B”, „POWER”, „RADIO”, „CIG”, „INDICATORE”, „TURN”, „ECUIG”, „TERGICRISTALLO”, „Siguranțe 4WD”, „RISCALDATORE”, „AC”, „TAIL”, „PANEL”, „STOP” și „ALT-S”

Schema cutiei de siguranțe și relee – Toyota Tacoma

Se referă la vehicule noi din anii:

1998, 1999, 2000.

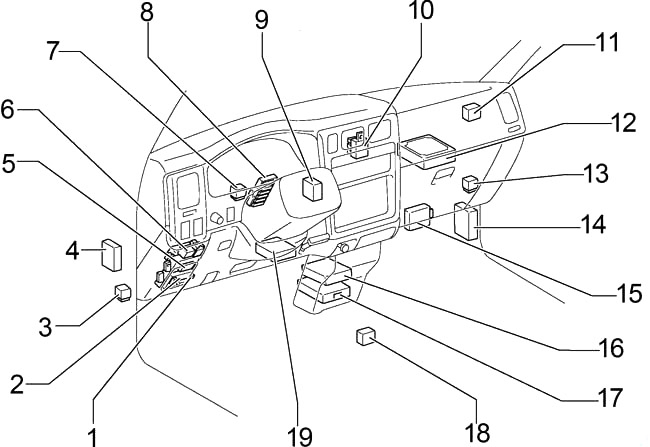

Habitaclu

Releu lumini de urgență
Releu de integrare
Releu principal geam electric
Releu control bloc transmisie (coloană A/T) / ECU control 4WD (cu ECU spate bloc diferențial)
J/B
Cutia de siguranțe
Releu deschidere circuit
J/B
Releu control antenă automată
J/B
Releu lumini de zi №4
Modul control motor
Adaugă releu control
ECU cruise control (exceptând 5VZ-FE)
Unitate climatizare
ECU 4WD (selector 2-4)
Unitate senzor airbag central
Releu control bloc transmisie (podea A/T)
Releu lumini de zi (principal)

Leggere Toyota Prius V (2012-2016) – cutia de siguranțe

Schema cutiei de siguranțe în habitaclu

Panoul cutiei de siguranțe se află în spatele capacului pe bord partea șoferului.

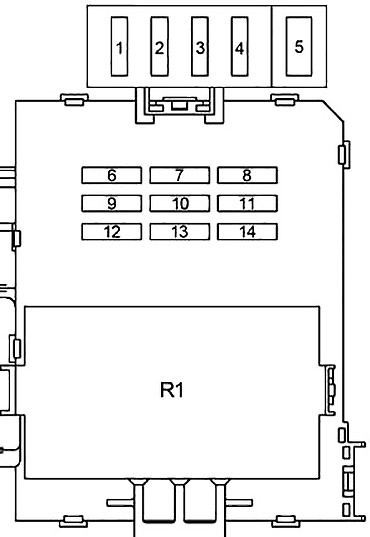

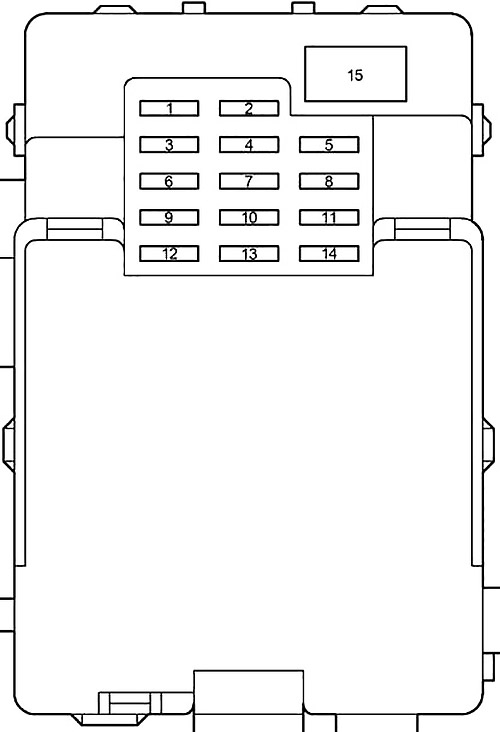

Habitaclu - 2

Spate:

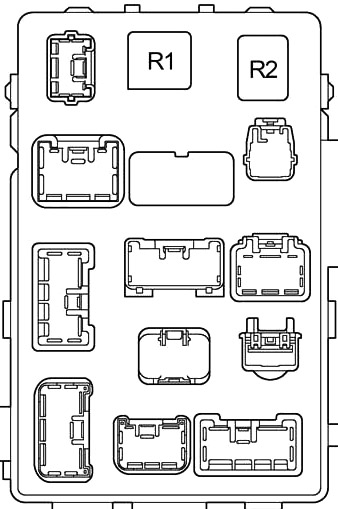

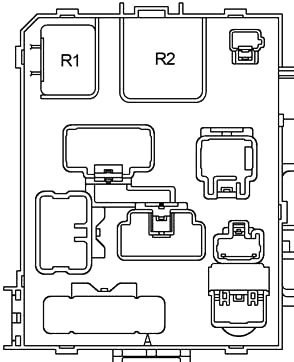

Habitaclu - 3

Număr	Amperaj [A]	Descriere
1	–	–
2	–	–
3	–	–
4	7,5	Sistem de anulare pornire ambreiaj, sistem de pornire, indicatori și contoare
5	30	Geamuri electrice
6	20	Sistem control ADD, sistem control tracțiune integrală, sistem blocare diferențial spate
7	10	Indicatori și contoare, lumini marșarier, cruise control, antenă alimentată, sistem control încuietoare electrică, cutie automată controlată electronic, sistem pornire, sistem încărcare, sistem climatizare
8	10	Semnalizatoare, avarii
9	15	Cruise control, sistem antiblocare roți (ABS), blocare automată cutie
10	20	Ștergător și spălător parbriz
11	7,5	Martor descărcare, sistem airbag SRS, sistem injecție multipunct/secuențial
12	7,5	Sistem audio mașină, antenă alimentată
13	15	Brichetă, ceas, oglinzi retrovizoare electrice, lumini marșarier, blocare automată cutie
14	15	Martor airbag SRS, sistem lumini de zi, cruise control;
Releu
R1	Releu de integrare
Releu (spate)
R1	Claxon
R2	Activează semnalizator

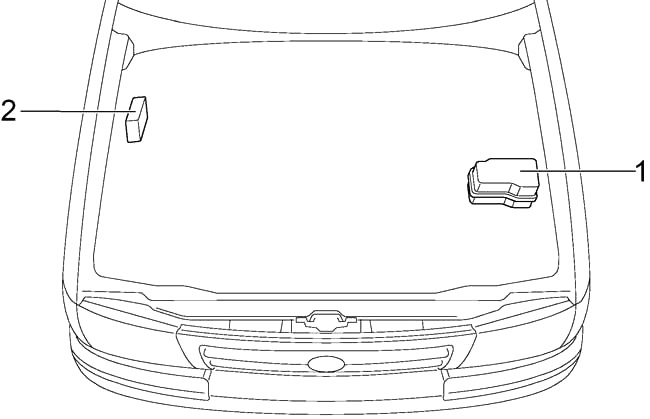

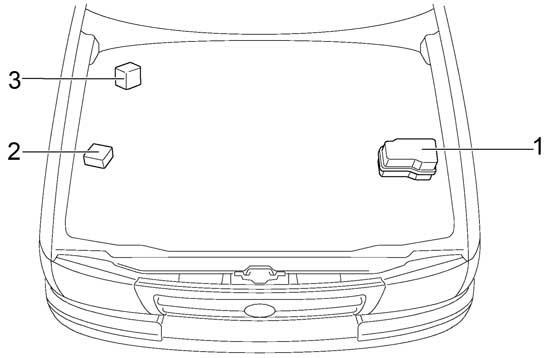

Compartiment motor

Cutia de siguranțe
Actuator cruise control cu ECU (5VZ-FE)/releu de deconectare O/D (2RZ-FE)
Actuator ABS cu ECU

Schema cutiei de siguranțe în compartimentul motor

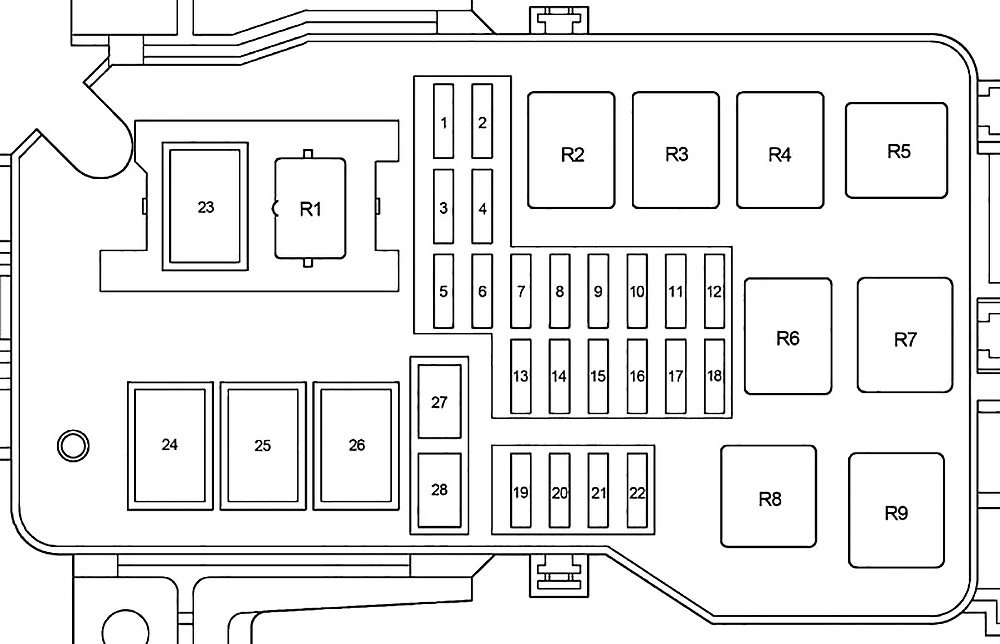

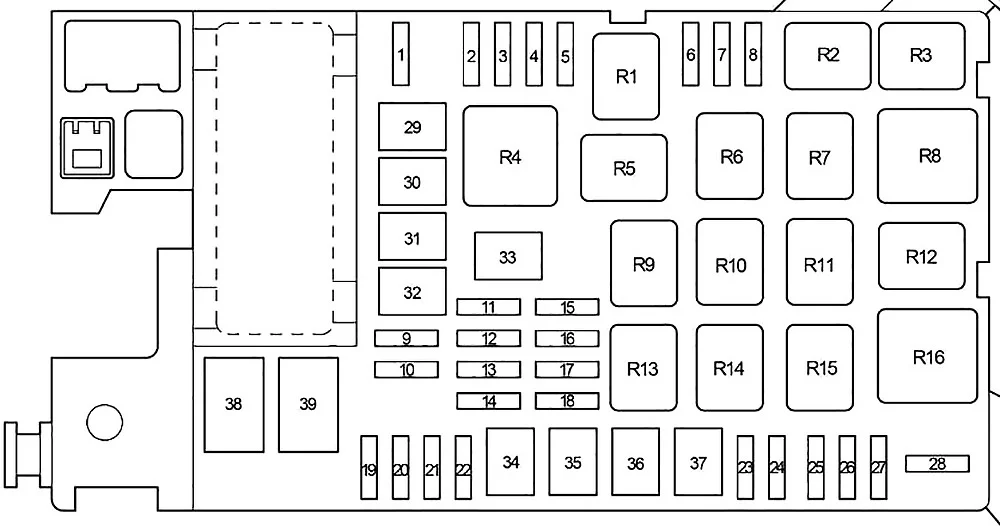

Compartiment motor - 2

Număr	Amperaj [A]	Descriere
1	15	Priză de alimentare
2	–	–
3	7,5	Sistem lumini de zi
4	–	–
5	10	Far dreapta (faruri de drum), indicator faruri de drum
6	10	Far stânga (faruri de drum)
7	10	Far dreapta (faruri de întâlnire)
7	10	Far dreapta
8	10	Far stânga (faruri de întâlnire)
8	10	Far stânga
9	10	Lumini spate, iluminare plăcuță
10	10	Lumini de avarie, sistem control încălzire, sistem climatizare, indicatori și contoare, ceas, sistem audio mașină, martor control suprasarcină, iluminare compartiment torpedou, brichetă, iluminare bord, sistem blocare diferențial spate, sistem injecție multipunct/secuențial, sistem cutie automată controlată electronic
11	10	Sistem climatizare
12	–	–
13	–	–
14	–	–
15	15	Lumini de stop, lumină de stop înaltă, pilot automat
16	–	–
17	–	–

18	7,5	Sistem de încărcare
19	15	Sistem audio al mașinii, antenă alimentată, iluminare interioară, ceas, lumină comutator aprindere, iluminare personală, iluminare plafon uși
20	10	Sistem diagnostic de bord
21	15	Faruri de urgență, claxon
22	15	Sistem injecție multipunct/secuențială
22	20	Sistem injecție multipunct/secuențială
23	60	Sistem antiblocare roți (ABS)
24	40	Siguranță „AC”
25	80	Siguranțe „ABS”, „AM1”, „RISCALDATORE”, „AC”, „TAIL”, „PANEL”, „STOP” și „ALT-S”, „PWR OUTLET”
26	40	Sistem pornire
27	30	Sistem aprindere
Releu
R1	Rezistor
R2	EFI
R3	–
R4	Priză de alimentare
R5	–
R6	Lumini spate
R7	Demaror
R8	Far
R9	Încălzitor

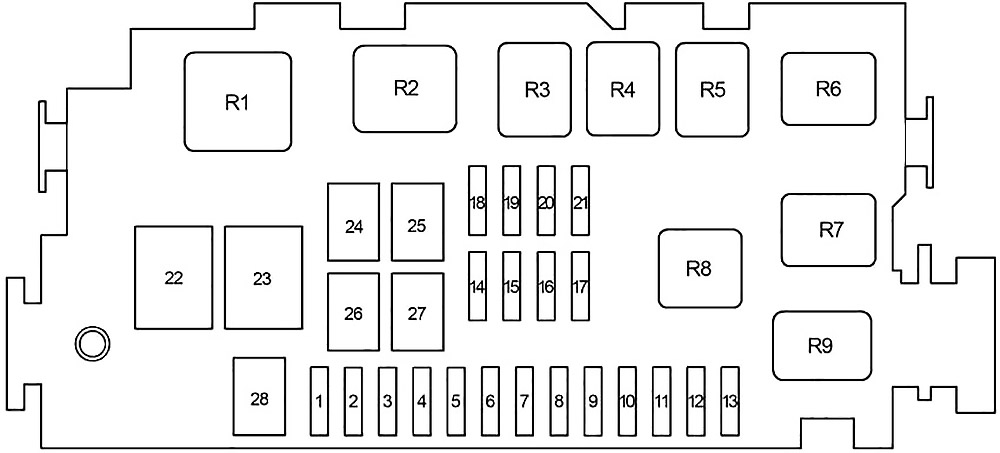

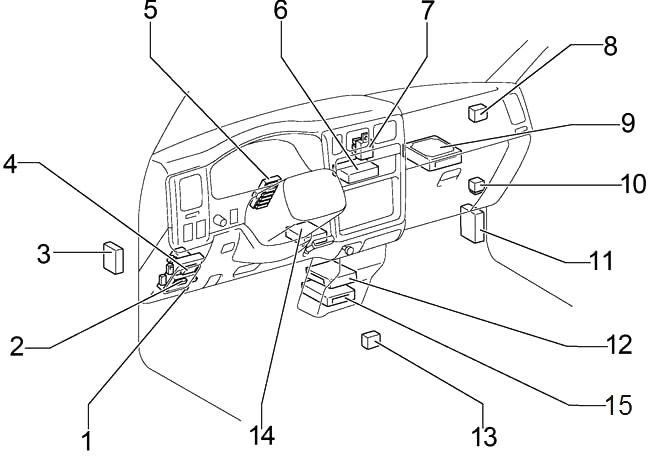

Schema cutiei de siguranțe și relee – Toyota Tacoma

Se referă la vehiculele noi din anii:

2001, 2002, 2003, 2004.
