Toyota Land Cruiser 80/J80 (1990-1997) – cutia de siguranțe

În acest articol vei găsi diagramele cutiei de siguranțe a Toyota Land Cruiser 80 (J80) (1990–1997), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre atribuirea și dispunerea fiecărei siguranțe.

Schema siguranțelor și releelor – Toyota Land Cruiser 80/J80

Se referă la vehiculele produse în anii:

1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997.



Siguranța 1 din cutia de siguranțe a bordului este responsabilă pentru brichetă (prize de alimentare).

Cutia de siguranțe în habitaclu

Poziție

Descriere

1. Cutia de siguranțe
2. ABS ECU
3. Releu de deschidere circuit
4. Bloc relee
5. Releu de control al blocării centrale a diferențialului
6. Releu de avertizare centuri de siguranță
7. Releu de control al luminii
8. ECU al cruise control
9. Amplificator al sistemului de climatizare
10. Temperatura lichidului de răcire al motorului, Oprește releu
11. Releu de control al vitezei ventilatorului
12. Amplificator de climatizare
13. Modul control al motorului
14. Amplificator stereo
15. ECU al blocării diferențialului
16. Releu al luminii cilindrului cheii de aprindere
17. Grup senzor al sistemului airbag

Se află în spatele panoului bordului partea șoferului.

Număr	Amperaj [A]	Descriere
1	15A	Brichetă; Oglinzi retrovizoare electrice; Display digital al ceasului; Radio; Casetofon; Antena de putere; Bloc automat al cutiei de viteze; Sistem airbag SRS.
2	15A	Lumini spate; Iluminare plăcuță de înmatriculare; Lumini de poziție și semnalizatoare laterale față; Iluminare bord; Ceas; Iluminare compartiment port-objete.
3	15A	Sistem diagnosticare la bord
4	10 A	Lumină de stop; Sistem de injecție multipunct/secuențial; Dispozitiv dezactivare cruise control; Bloc automat al cutiei de viteze.
5	20A	Dezghețător lunetă spate
6	20A	Ștergător și spălător parbriz; Ștergător și spălător lunetă spate.
7	10 A	Contor kilometraj și indicatori; Indicatori de reamintire pentru service și claxoane de avertizare (cu excepția martorilor de avertizare pentru baterie descărcată și uși deschise); Lumini de urgență.
8	7,5A	Aprinde luminile de semnalizare
9	15A	Sistem cruise control
10	10 A	Sistem airbag SRS
11	20A	Sistem climatizare
12	7,5A	Sistem de injecție multipunct/secuențial; Sistem de control al emisiilor; Sistem airbag SRS.
13	10 A	Sistem climatizare
14	30A	Sistem blocare diferențial
15	–	Neutilizat
16	–	Neutilizat
17	–	Neutilizat
18	40A	Sistem climatizare
19	30A	Geamuri electrice; Sistem de încuietori electrice; Trapă electrică.



Cutia de relee

Număr	Releu
R1	Dezghețător
R2	Încălzitor
R3	Releu de putere
R4	Lumini spate
R5	Semnalizator
R6	Neutilizat
R7	Ventilator răcire
R8	Ventilator – viteză mare

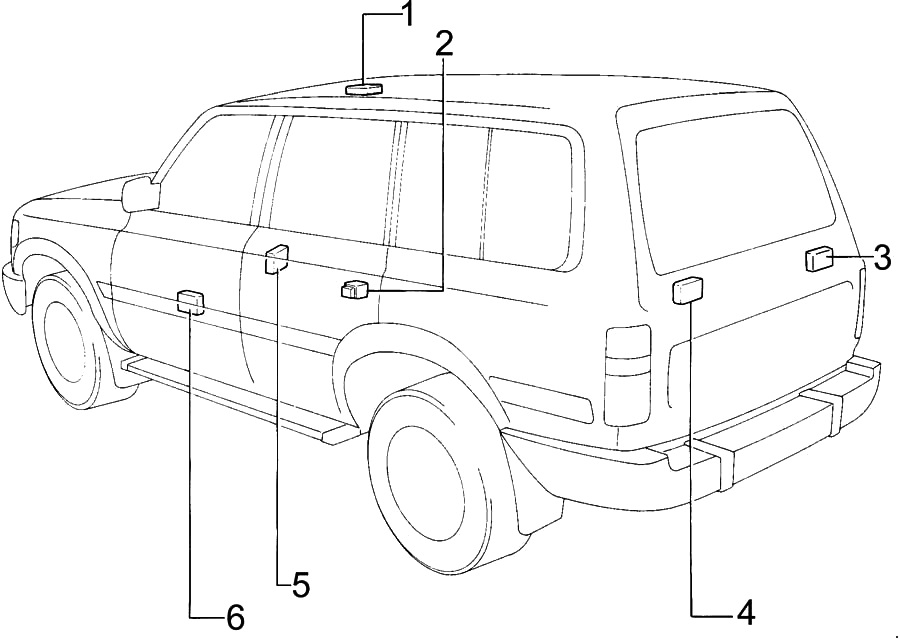

Elemente adiționale

Descriere

1. Releu de control al trapei
2. Releu încălzitor spate
3. Amplificator pentru bas
4. Releu ștergător spate
5. ECU blocare cutie de viteze
6. Releu de control al încuietorii ușii.

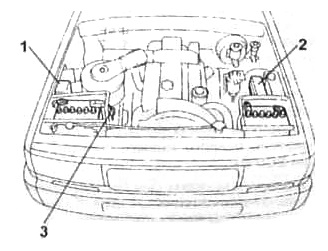

Cutia de siguranțe în compartiment motor

Poziție

Descriere

1. Cutie de conexiuni
2. cutia de siguranțe și relee
3. Inserție siguranță de mare putere

Cutia de siguranțe se află lângă baterie.

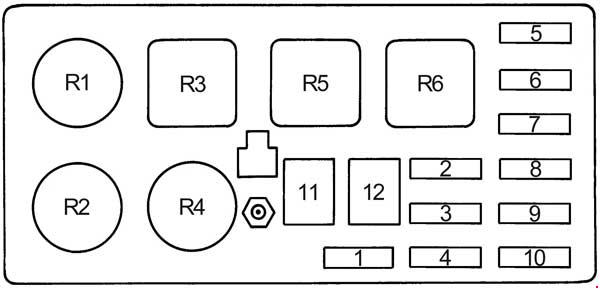

Număr	Amperaj [A]	Descriere
1	–	Neutilizat
2	7,5A	Sistem de încărcare; Martor avertizare baterie descărcată.
3	15A	Sistem de injecție multipunct/secuențial
4	20A	Circuit inexistent
5	15A	Far dreapta
6	15A	Far stânga
7	–	Neutilizat
8	–	Neutilizat
9	15A	Faruri de urgență, claxon

10	10 A	Iluminare interioară; Iluminare personală; Iluminare portbagaj; Martorul comutatorului de aprindere; Martor avertizare uși deschise; Ceas; Radio; Magnetofon; Antena de alimentare; Lămpi de cortizie.
11	50A	Toate elementele din circuitele “CIG”, “WIPER”, “GAUGE”, “TURN”, “ECU-IG”, “REAR-HTR”, “IGN”, “DIFF” și “FL POWER”
12	60A	Sistem antiblocare roți (ABS)
Releu
R1		Principal EFI
R2		Claxon
R3		Neutilizat
R4		Neutilizat
R5		Far
R6		Neutilizat
