Toyota RAV4 XA10 (1994-2000) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Toyota RAV4 XA10 (1994–2000), informații despre poziția panourilor de siguranțe în interiorul mașinii și atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Toyota RAV4 XA10 (1994-1996) – schema cutiei de siguranțe
Anul producției: 1994, 1995, 1996.
Siguranță brichetă (priză de alimentare) în Toyota ProAce (2016-2017) este siguranța F32 în cutia de siguranțe

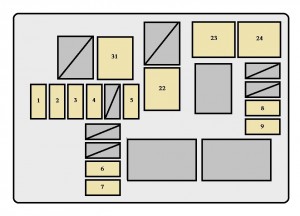

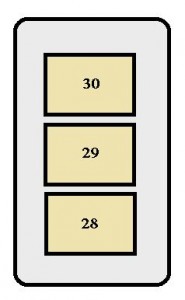

Compartiment motor

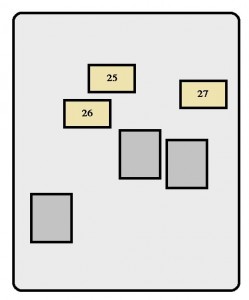

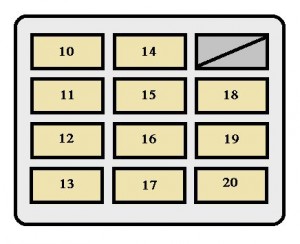

Panou bord

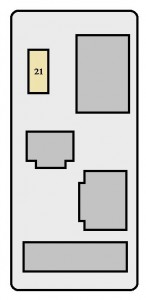

Panou lateral de protecție partea pasagerului
Siguranțe (tip A)
| Siguranță | Amp [A] | Descriere | |
| 1 | AM2 | 20 | Injecție combustibil multipunct;
Injecție combustibil multipunct secvențială; Sistem de încărcare. |
| 2 | DOME | 15 | Iluminare personală;
Lampă avertizare uși deschise; Ceas. |
| 3 | EFI | 15 | Injecție combustibil multipunct;
Injecție combustibil multipunct secvențială. |
| 4 | HAZ-HORN | 15 | Lumini de urgență;
Claxon. |
| 5 | ALT-S | 5 | Sistem de încărcare |
| 6 | SPARE | 15 | Siguranță de rezervă |
| 7 | SPARE | 7,5 | Siguranță de rezervă |
| 8 | H-LP (LH) | 15 | Far stânga |
| 9 | H-LP (RH) | 15 | Far dreapta |
| 10 | TAIL | 10 | Lumini spate;
Lumini de parcare; Iluminare număr înmatriculare; Iluminare interior. |
| 11 | WSKAŹNIK | 10 | Semnalizatoare și contoare;
Semnalizatoare de reamintire service (excluzând semnalele de avertizare de descărcare și uși deschise); Lumini de mers înapoi; Sistem de climatizare; Geamuri electrice; Dezghețător lunetă; Bloc central al diferențialului; Cutie automată controlată electronic. |
| 12 | GAUGE | 7,5 | Aprindere lumini de semnalizare |
| 13 | CIG & RAD | 15 | Brichetă;
Ceas; Sistem audio auto; Oglinzi retrovizoare electrice. |
| 14 | DEF-I / UP | 7,5 | Injecție combustibil multipunct;
Injecție combustibil multipunct secvențială. |
| 15 | IGN | 7,5 | Injecție combustibil multipunct;
Injecție combustibil multipunct secvențială; Lampă de avertizare descărcare. |
| 16 | ECU-IG | 7,5 | Sistem antiblocare roți (ABS);
Cutie automată controlată electronic. |
| 17 | WIPER | 20 | Ștergător/Ștergătoare parbriz;
Ștergător și spălător lunetă. |
| 18 | SRS | 7,5 | Sistem airbag SRS |
| 19 | OBD | 7,5 | Sistem diagnosticare la bord |
| 20 | STOP | 10 | Lumini de stop |
| 21 | A / C | 7,5 | Sistem de climatizare |
Siguranțe (tip B)
| Siguranță | Amp [A] | Descriere | |
| 22 | MAIN No. 1 | 30 | Sistem de pornire;
Faruri. |
| 23 | RDI FAN | 30 | Ventilator electric răcire |
| 24 | CDS FAN | 30 | Ventilator electric răcire |
| 25 | POWER | 30 | Geamuri electrice;
Sistem închidere electrică uși |
| 26 | DEF | 30 | Dezghețare lunetă |
| 27 | AM 1 | 40 | Siguranțe “CIG & RAD”, “WIPER”,
“GAUGE”, “ECU-IG”, “TURN”, “TAIL”, “PANEL”. |
Siguranțe (tip C)
| Siguranță | Amp [A] | Descriere | |
| 28 | MAIN | 80 | Siguranțe “AM 2”, “HAZ-HORN”,
“EFI”, “DOME”, “RADIO” și “ALT-S” |
| 29 | ALT | 100 | Lumini spate;
Siguranțe “ABS”, “RADIO”, “HTR”, “AM 1”, “POWER”, “STOP” și “DEF”. |
| 30 | HTR | 50 | Sistem climatizare |
| 31 | ABS | 60 | Sistem antiblocare roți (ABS) |
Toyota RAV4 XA10 (1997) – schema cutiei de siguranțe
Anul producției: 1997.
Siguranță brichetă (priză de alimentare) în Toyota RAV4 XA10 (1997) este siguranța 18 în cutia de siguranțe de pe bord.

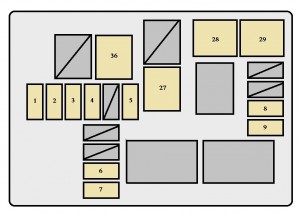

Compartiment motor

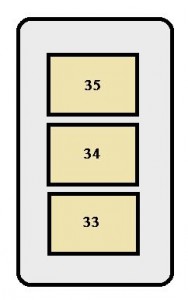

Compartiment motor

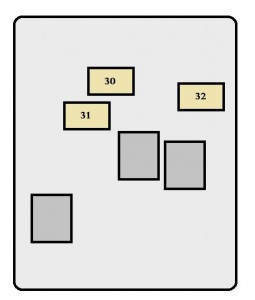

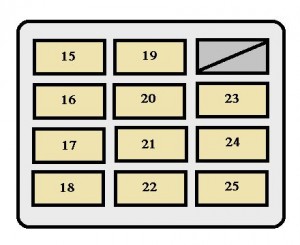

Cruscotto

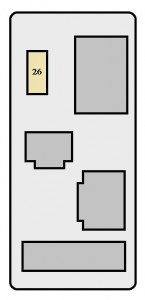

Panou lateral de protecție partea pasagerului
Siguranțe (tip A)
| Siguranță | Amp [A] | Descriere | |
| 1 | AM2 | 20 | Sistem injecție combustibil multipunct;
Sistem injecție combustibil secvențial multipunct; Sistem de încărcare. |
| 2 | DOME | 15 | Iluminare personală;
Lampă avertizare uși deschise; Ceas. |
| 3 | EFI | 15 | Sistem injecție combustibil multipunct;
Sistem injecție combustibil secvențial multipunct. |
| 4 | HAZ-HORN | 15 | Lumini de avarie;
Claxon. |
| 5 | ALT-S | 5 | Sistem de încărcare |
| 6 | SPARE | 15 | Siguranță de rezervă |
| 7 | SPARE | 7,5 | Siguranță de rezervă |
| 8 | H-LP (LH) | 15 | Far stânga |
| 9 | H-LP (RH) | 15 | Far dreapta |
| 10 | DRL | 7,5 | Sistem lumini de zi |
| 11 | H-LP LH-L | 10 | Far stânga (faruri de întâlnire) |
| 12 | H-LP RH-L | 10 | Far dreapta (faruri de întâlnire) |
| 13 | H-LP LH-H | 10 | Far stânga (faruri de drum) |
| 14 | H-LP RH-H | 10 | Far dreapta (faruri de drum) |
| 15 | TAIL | 10 | Lumini spate;
Lumini de parcare; Iluminare număr de înmatriculare; Iluminare interioară. |
| 16 | GAUGE | 10 | Indicatori și contoare;
Indicatori de reamintire service (exclus semnalele de avertizare de descărcare și uși deschise); Lumini de mers înapoi; Sistem de climatizare; Geamuri electrice; Dezaburitor lunetă spate; Bloc central diferențial; Cutie automată cu control electronic. |
| 17 | TURN | 7,5 | Activează luminile de semnalizare |
| 18 | CIG & RAD | 15 | Brichetă;
Ceas; Sistem audio auto; Oglinzi retrovizoare electrice. |
| 19 | DEF-I / UP | 7,5 | Sistem injecție combustibil multipunct;
Sistem injecție combustibil secvențial multipunct. |
| 20 | IGN | 7,5 | Sistem injecție combustibil multipunct;
Sistem injecție combustibil secvențial multipunct; Lampă avertizare descărcare. |
| 21 | ECU-IG | 7,5 | Sistem antiblocare roți (ABS);
Cutie automată cu control electronic. |
| 22 | WIPER | 20 | Ștergătoare și spălătoare parbriz;
Ștergător și spălător lunetă spate. |
| 23 | SRS | 7,5 | Sistem airbag SRS |
| 24 | OBD | 7,5 | Sistem diagnosticare bord |
| 25 | STOP | 10 | Lumini de stop |
| 26 | A / C | 7,5 | Sistem de climatizare |
Siguranțe (tip B)
| Siguranță | Amp [A] | Descriere | |
| 27 | MAIN No. 1 | 30 | Sistem de pornire;
Faruri. |
| 28 | RDI FAN | 30 | Ventilator electric răcire |
| 29 | CDS FAN | 30 | Ventilator electric răcire |
| 30 | POWER | 30 | Geamuri electrice;
Sistem închidere uși electric. |
| 31 | DEF | 30 | Dezaburire lunetă spate |
| 32 | AM 1 | 40 | Siguranțe “CIG & RAD”, “WIPER”, “GAUGE”,
“ECU-IG”, “TURN”, “TAIL”, “PANEL”. |
Siguranțe (tip C)
| Siguranță | Amp [A] | Descriere | |
| 33 | MAIN | 80 | Siguranțe “AM 2”, “HAZ-HORN”, “EFI”,
“DOME”, “RADIO”, “ALT-S” |
| 34 | ALT | 100 | Lumini spate;
Siguranțe “ABS”, “RADIO”, “HTR”, “AM 1”, “POWER”, “STOP”, “DEF”. |
| 35 | HTR | 50 | Sistem climatizare |
| 36 | ABS | 60 | Sistem antiblocare roți (ABS) |
Toyota RAV4 XA10 (1998-1999) – schema cutiei de siguranțe
Anul producției: 1998, 1999.
Siguranță brichetă (priză de alimentare) în Toyota RAV4 XA10 (1998-1999) este siguranța 17 și 23 în cutia de siguranțe pe bord.

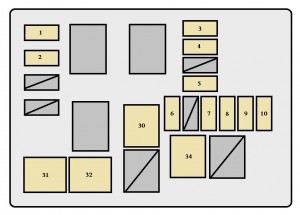

Compartiment motor

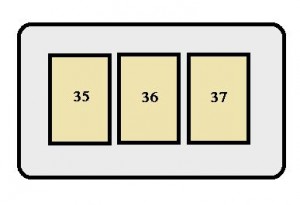

Compartiment motor

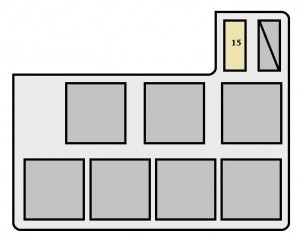

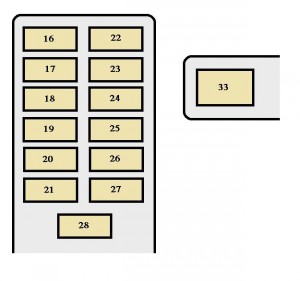

Cruscotto

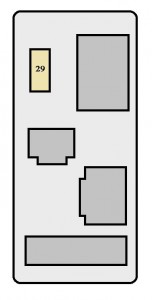

Panou lateral de protecție partea pasagerului
Siguranțe (tip A)
| Siguranță | Amp [A] | Descriere | |
| 1 | H- LP (RH) | 15 | Far dreapta |
| 2 | H- LP (LH) | 15 | Far stânga |
| 3 | SPARE | 10 | Siguranță de rezervă |
| 4 | SPARE | 15 | Siguranță de rezervă |
| 5 | AM2 | 5 | Injecție combustibil multipunct;
Injecție combustibil multipunct secvențial; Sistem airbag SRS; Tensionatori centuri de siguranță; Sistem aprindere; Indicator avertizare descărcare. |
| 6 | ALT- S | 5 | Sistem încărcare |
| 7 | HAZ | 10 | Lumini de urgență |
| 8 | EFI | 20 | Injecție combustibil multipunct;
Injecție combustibil multipunct secvențial. |
| 15 | |||
| 9 | DOME | 15 | Iluminare interioară;
Iluminare personală; Ceas; Sistem lumini de zi; Indicatori și contoare; Sistem audio auto. |
| 10 | IGN | 20 | Sistem încărcare |
| 11 | H- LP RH- H | 10 | Far dreapta (faruri de întâlnire) |
| 12 | H- LP LH- H | 10 | Far stânga (faruri de întâlnire) |
| 13 | H- LP RH- L | 10 | Far dreapta (faruri de drum) |
| 14 | H- LP LH- L | 10 | Far stânga (far faruri de drum) |
| 15 | SEAT- HTR | 10 | Circuit lipsă |
| 16 | PWR OUTLET | 15 | Priză de alimentare |
| 17 | CIG | 15 | Brichetă;
Ceas; Sistem audio auto; Oglinzi retrovizoare electrice; Cutie automată electronică. |
| 18 | SRS- ACC | 10 | Sistem airbag SRS;
Tensionatoare centuri de siguranță. |
| 19 | WIPER | 20 | Ștergător și spălător parbriz;
Ștergător și spălător lunetă. |
| 20 | ECU-IG | 10 | Cutie automată electronică;
Dezghețare lunetă; Bloc central diferențial; Trapă electrică; Injecție combustibil multipunct; Injecție combustibil multipunct secvențială; Ventilator răcire electric; Sistem antiblocare roți; Regulator de viteză. |
| 21 | TURN & GAUGE | 10 | Semnalizatoare;
Indicatori și contoare; Lumini de mers înapoi; Indicatori de întreținere; Sistem climatizare; Sistem lumini de zi. |
| 22 | STOP | 10 | Lumini de stop;
Lumină de stop înaltă; Cutie automată electronică; Sistem antiblocare roți. |
| 23 | TAIL | 15 | Indicatori și contoare;
Lumini de avarie; Brichetă; Bloc central diferențial; Ceas; Dezghețare lunetă; Sistem climatizare; Cutie automată electronică; Sistem audio auto; Lumini spate; Iluminare număr de înmatriculare; Lumini de parcare; Control iluminare bord; Lumini de contur laterale. |
| 24 | OBD | 10 | Sistem diagnosticare bord |
| 25 | SRS- B | 10 | Martor avertizare airbag SRS |
| 26 | HORN | 10 | Claxon |
| 27 | DEFOG | 20 | Dezghețare lunetă |
| 28 | AM1 | 10 | Siguranțe “CIG”, “PWR OUTLET”, “SRS-ACC”,
“WIPER”, “ECU-IG”, “TURN & GAUGE”. |
| 29 | A / C | 10 | Sistem climatizare |
Siguranțe (tip B)
| Siguranță | Amp [A] | Descriere | |
| 30 | MAIN No. 1 | 30 | Sistem aprindere,
Siguranțe “HLP (RH)”, “H- LP (LH)”, “H- LP RH- H”, “H- LP LH- H”, “H- LP RH- L” și “H- LP LH-L ”. |
| 31 | RDI FAN | 30 | Ventilator răcire electric |
| 32 | CDS FAN | 30 | Ventilator răcire electric |
| 33 | PWR | 30 | Încuietori electrice uși;
Trapă electrică; Geamuri electrice. |
Siguranțe (tip C)
| Siguranță | Amp [A] | Descriere | |
| 34 | ABS | 50 | Sistem antiblocare roți (ABS) |
| 35 | MAIN | 80 | Siguranțe “IGN”, “HAZ”, “DOME”,
“ALT-S”, “MAIN n. 1”, “AM2”, “EFI”. |
| 36 | ALT | 100 | Siguranțe “HTR”, “ABS”, “RDI FAN”,
“CDS FAN”, “CIG”, “SRS-ACC”, “WIPER”, “ECU-IG”, “TURN & GAUGE”, “DEFOG”, “TAIL”, “STOP”, “ HORN ”, “OBD”, “SRS-B”, “ PWR OUTLET ”, “PWR” și “AM1”. |
| 37 | HTR | 50 | Climatizare;
Siguranță “A / C”. |
Toyota RAV4 XA10 (2000) – schema cutiei de siguranțe
Anul producției: 2000.
Siguranță brichetă (priză de alimentare) în Toyota RAV4 XA10 (2000) este siguranța 16 și 22 în cutia de siguranțe pe bord.

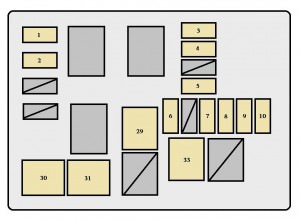

Compartiment motor (fără sistem de lumini de zi)

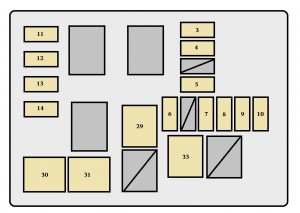

Compartiment motor (cu sistem de lumini de zi)

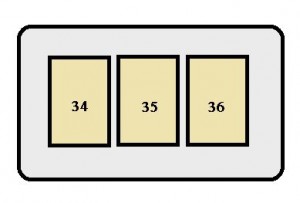

Compartiment motor

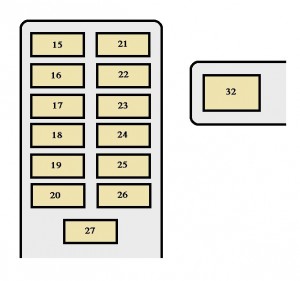

Bord

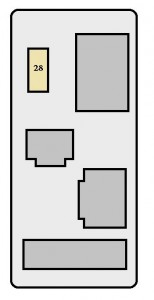

Panou partea pasagerului
Siguranțe (tip A)
| Siguranță | Amp [A] | Descriere | |
| 1 | H- LP (RH) | 15 | Far dreapta |
| 2 | H- LP (LH) | 15 | Far stânga |
| 3 | SPARE | 10 | Siguranță de rezervă |
| 4 | SPARE | 15 | Siguranță de rezervă |
| 5 | AM2 | 5 | Injecție combustibil multipunct;
Sistem injecție combustibil secvențial multipunct; Sistem airbag SRS; Tensionatori centuri de siguranță; Sistem aprindere; Lampă avertizare descărcare. |
| 6 | ALT- S | 5 | Sistem încărcare |
| 7 | HAZ | 10 | Lumini de urgență |
| 8 | EFI | 20 | Injecție combustibil multipunct;
Sistem injecție combustibil secvențial multipunct. |
| 9 | DOME | 15 | Iluminare interioară;
Iluminare personală; Ceas; Sistem lumini de zi; Indicatori și contoare; Sistem audio auto. |
| 10 | IGN | 20 | Sistem încărcare |
| 11 | H- LP RH- H | 10 | Far dreapta (far de drum) |
| 12 | H- LP LH- H | 10 | Far stânga (far de drum) |
| 13 | H- LP RH- L | 10 | Far dreapta (far de întâlnire) |
| 14 | H- LP LH- L | 10 | Far stânga (far Faruri de întâlnire) |
| 15 | PWR OUTLET | 10 | Priză de alimentare |
| 16 | CIG | 15 | Brichetă;
Ceas; Sistem audio pentru auto; Oglinzi retrovizoare electrice; Cutie automată controlată electronic. |
| 17 | SRS- ACC | 10 | Sistem airbag SRS;
Întinzătoare centuri de siguranță. |
| 18 | WIPER | 20 | Ștergător/Ștergătoare parbriz și spălător parbriz;
Ștergător și spălător lunetă. |
| 19 | ECU-IG | 10 | Cutie automată controlată electronic;
Dezghețare lunetă; Bloc central al diferențialului; Trapă electrică; Injecție combustibil multipunct; Sistem injecție combustibil secvențial multipunct; Ventilator răcire electric; Sistem antiblocare roți (ABS); Regulator de viteză. |
| 20 | TURN & GAUGE | 10 | Semnalizator/Semnalizatoare;
Indicatori și contoare; Lumini de mers înapoi; Indicatori de întreținere; Sistem climatizare; Sistem lumini de zi. |
| 21 | STOP | 10 | Lumini de stop;
Lumină de stop înaltă; Cutie automată controlată electronic; Sistem antiblocare roți (ABS). |
| 22 | TAIL | 15 | Indicatori și contoare;
Lumini de avarie; Brichetă; Bloc central al diferențialului; Ceas; Dezghețare lunetă; Sistem climatizare; Cutie automată controlată electronic; Sistem audio pentru auto; Lumini spate; Iluminare număr de înmatriculare; Lumini de parcare; Control iluminare bord; Lumini de contur laterale. |
| 23 | OBD | 10 | Sistem diagnoză la bord |
| 24 | SRS- B | 10 | Martor avertizare airbag SRS |
| 25 | HORN | 10 | Claxon |
| 27 | AM1 | 10 | Siguranțe “CIG”, “PWR OUTLET”, “SRS-ACC”,
“WIPER”, “ECU-IG” și “TURN & GAUGE”. |
| 28 | A / C | 10 | Sistem climatizare |
Siguranțe (tip B)
| Siguranță | Amp [A] | Descriere | |
| 29 | MAIN No. 1 | 30 | Sistem aprindere;
Siguranțe “HLP (RH)”, “H- LP (LH)”, “H- LP RH- H”, “H- LP LH- H”, “H- LP RH- L” și “H- LP LH-L”. |
| 30 | CDS FAN | 30 | Ventilator electric răcire |
| 31 | RDI FAN | 30 | Ventilator electric răcire |
| 32 | PWR | 30 | Încuietori electrice uși;
Trapă electrică; Geamuri electrice. |
Siguranțe (tip C)
| Siguranță | Amp [A] | Descriere | |
| 33 | ABS | 50 | Sistem antiblocare roți (ABS) |
| 34 | MAIN | 80 | Siguranțe “IGN”, “HAZ”, “DOME”,
“ALT-S”, “MAIN n. 1”, “AM2”, “EFI”. |
| 35 | ALT | 100 | Siguranțe “HTR”, “ABS”, “RDI FAN”,
“CDS FAN”, “CIG”, “SRS-ACC”, “WIPER”, “ECU-IG”, “TURN & GAUGE”, “DEFOG”, “TAIL”, “STOP”, “ HORN”, “OBD”, “SRS-B”, “PWR OUTLET”, “ PWR” și “AM1”. |
| 36 | HTR | 50 | Climatizare;
Siguranță “A / C”. |
