Toyota Avensis T25 (2003-2009) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Toyota Avensis T25 (2003–2009), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și dispunerea fiecărei siguranțe.
Toyota Avensis T25 (2003-2009) – descriere schema cutiei de siguranțe
Anul producției: 2003, 2004, 2005, 2006, 2007, 2008, 2009.
Siguranță brichetă (priză de alimentare) în Toyota Avensis T25 (2003-2009) este siguranța 9 în cutia de siguranțe din habitaclu.
Habitaclu
LHD

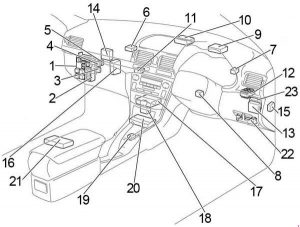

RHD
| Siguranță | Descriere |
| 1 | Cutia de siguranțe |
| 2 | Releu de integrare |
| 3 | Releu de deschidere circuit |
| 4 | Releu al farurilor spate proiectoare de ceață |
| 5 | Releu al dezumidificatorului lunetei |
| 6 | Cutia releelor |
| 7 | Releu al semnalizatoarelor |
| 8 | Amplificator al cheii transponder |
| 9 | EPS ECU |
| 10 | Calculator cu cheie transponder |
| 11 | Amplificator antenă |
| 12 | Bloc conexiuni |
| 13 | Releu ștergătoare parbriz |
| 14 | Receptor control uși |
| 15 | ECU control nivel faruri față |
| 16 | Motor și ECU ECT (A / T) ECU motor (M / T) |
| 17 | Unitate control climatizare |
| 18 | Conector opțional (ECU navigație) |
| 19 | Control blocare cutie ECU |
| 20 | Unitate senzor sistem airbag |
| 21 | ECU navigație |
| 22 | Cutia de siguranțe suplimentară |
| 23 | RHD: ECU antifurt |
Cutia de siguranțe a habitaclului
| Siguranță | Amperaj [A] | Descriere | |
| 1 | IGN | 10 | Sistem airbag SRS;
Indicatoare și contoare; Sistem aprindere; Sistem injecție combustibil multi-port; Sistem injecție combustibil secvențial multi-port. |
| 2 | S/ROOF | 20 | Trapă |
| 3 | RR FOG | 7,5 | Far spate proiectoare de ceață |
| 4 | FR FOG | 15 | Far față proiectoare de ceață;
Martor control. |
| 5 | AM1 | 25 | Sistem aprindere;
Siguranțe “CIG”, “RAD NO.1”. |
| 6 | PANEL | 7,5 | Iluminare bord;
Iluminare planșă; Cutie automată; Display multifuncțional; Iluminare compartiment port-objete; Iluminare consolă; Curățare faruri; Far față proiectoare de ceață; Sistem parcare TOYOTA. |
| 7 | RR WIP | 20 | Ștergător spate și spălător parbriz |
| 8 | GAUGE2 | 7,5 | Lumină marșarier;
Sistem nivelare faruri; Semnalizator și lumini de urgență. |
| 9 | CIG | 15 | Brichetă |
| 10 | HTR | 10 | Încălzitoare scaune;
Climatizare. |
| 11 | – | – | – |
| 12 | RAD NO.1 | 7,5 | Sistem audio;
Display multifuncțional; Oglinzi retrovizoare electrice; Contor kilometraj și contoare; Priză electrică. |
| 13 | PWR SEAT | 30 | Scaun electric |
| 14 | TAIL | 10 | Lumini spate;
Lumini de poziție; Iluminare plăcuță; Lumină portbagaj; Sistem de control automat al luminilor; Far față anti-ceață; Far spate anti-ceață; Contor kilometraj combinat. |
| 15 | OBD2 | 7,5 | Sistem diagnosticare bord |
| 16 | P / POINT | 15 | Priză de alimentare |
| 17 | DOOR | 25 | Sistem închidere electrică |
| 18 | WIP | 25 | Ștergător și spălător parbriz față;
Curățare faruri. |
| 19 | ECU-IG | 7,5 | Ventilatoare electrice răcire;
Sistem încărcare; Sistem antiblocare roți (ABS); Sistem control stabilitate vehicul; Servodirecție electrică. |
| 20 | S-HTR | 20 | Încălzitoare scaune |
| 21 | GAUGE1 | 10 | Iluminare întrerupătoare;
Afișaj informativ; Releu de integrare; Indicatori și contoare; Sistem control blocare cutie; Cutie electronică; Oglindă retrovizoare automată anti-orbire; Ștergătoare parbriz; Frână de parcare. |
| 22 | STOP | 15 | Lumină de stop;
Sistem control blocare cutie; Sistem antiblocare roți (ABS); Lumină de stop montată sus; Sistem injecție combustibil multi-porți; Sistem injecție combustibil secvențial multi-porți. |
| Releu | |||
| R1 | – | – | |
| R2 | HTR | Încălzitor | |
| R3 | SEAT HTR | Încălzitor scaun | |
| R4 | IG1 | Aprindere | |
| R5 | TAIL | Lumini spate | |
Cutia de siguranțe suplimentară a habitaclului – avensis t25
| Siguranță | Amperaj [A] | Descriere | |
| 1 | – | – | – |
| 2 | P-RR P / W | 20 | Alimentare geam |
| 3 | P-FR P / W | 20 | Alimentare geam |
| 4 | D-RR P / W | 20 | Alimentare geam |
| 5 | D-FR P / W | 20 | Alimentare geam |
| 6 | ECU-B 1 | 7,5 | Cutia de cutie manuală multi-mod |
| 7 | FUEL OPN | 10 | Deschidere ușă rezervor combustibil |
| 8 | FR DIC | 20 | Dezumidificator parbriz față;
Siguranță “MIR HTR”. |
| 9 | – | – | – |
| 10 | DEF I/UP | 7,5 | Sistem climatizare |
| 11 | ST | 7,5 | Sistem injecție combustibil multi-port;
Sistem injecție combustibil secvențial multi-port; Display informativ; Sistem pornire. |
| 12 | MIR HTR | 10 | Dezumidificator oglindă retrovizoare exterioară |
| 13 | RAD NO.2 | 15 | Sistem audio;
Display informativ. |
| 14 | DOME | 7,5 | Iluminare interioară;
Iluminare personală; Iluminare picioare; Iluminare uși; Iluminare portbagaj; Lumini de curtoazie. |
| 15 | ECU-B 2 | 7,5 | Sistem climatizare;
Control wireless închidere uși. |
| 16 | PWR SEAT | 30 | Scaun electric |
Bloc releu al habitaclului
LHD
RHD
| Număr | Releu |
| R1 | Dezumidificator parbriz (FR DEICER) |
| R2 | Priză de alimentare (P / POINT) |
| R3 | Far față anti-ceață (FR FOG) |
| R4 | Demaror (ST) |
Berline
Liftback
Station Wagon
| Număr | Descriere |
| R1 | Amplificator microfon telefon |
| R2 | Releu control și motor trapă |
| R3 | Motor și releu ștergător spate |
Compartiment motor
1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE

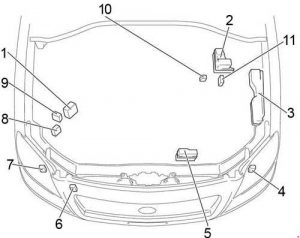

1CD-FTV
| Numero | Descriere |
| 1 | Unitate de control electronică |
| 2 | Cutia de siguranțe suplimentară |
| 3 | Cutia de siguranțe |
| 4 | Control faruri ECU LH |
| 5 | Cutia de relee |
| 6 | Releu control spălător faruri |
| 7 | Control faruri ECU RH |
| 8 | ECU control alunecare cu actuator (cu VSC) |
| 9 | ECU control alunecare cu actuator (fără VSC) |
| 10 | Releu bujie aprindere |
| 11 | Unitate încălzire putere |
Cutia de siguranțe a compartimentului motor – avensis t25
1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE

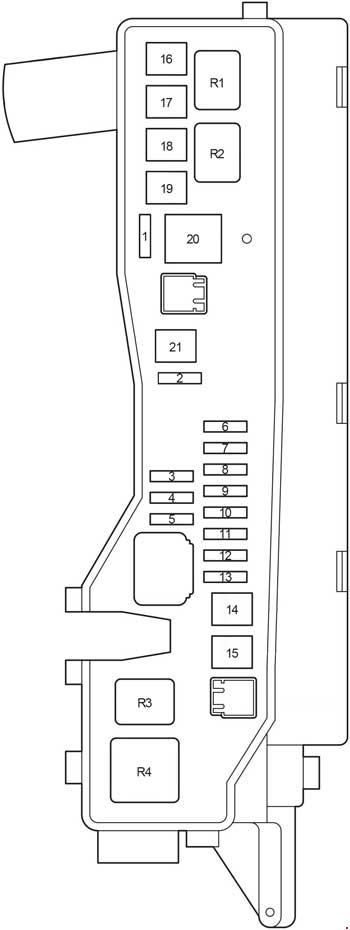

1CD-FTV
| Nr | Siguranță | Amperaj [A] | Descriere |
| 1 | – | – | – |
| 2 | VSC | 25 | 1CD – FTV:
Sistem antiblocare roți (ABS), VSC |
| ABS | 25 | 1CD – FTV:
Sistem antiblocare roți (ABS) |
|
| 3 | – | – | – |
| 4 | – | – | – |
| 5 | – | – | – |
| 6 | ALT-S | 7,5 | Sistem de încărcare |
| 7 | DCC | 30 | Siguranțe “ECU-B NO.2”, “DOME”, “RAD NO.2” |
| 8 | AM2 | 30 | Sistem de aprindere;
Siguranțe “ST”, “IGN”. |
| 9 | HAZARD | 10 | Semnalizatoare și lumini de urgență |
| 10 | F-HTR | 25 | 1CD – FTV:
Încălzitor combustibil |
| 11 | HORN | 15 | Claxon |
| 12 | EFI | 20 | Sistem de injecție combustibil multi-port;
Sistem de injecție combustibil secvențial multi-port; Siguranțe “EFI nr 1”, “EFI nr 2”. |
| 13 | PWR HTR | 25 | 1CD – FTV:
Încălzitor electric |
| 14 | RR DEF | 30 | Dezumidificator lunetă scaun spate |
| 15 | MAIN | 40 | Curățare faruri;
Faruri; Siguranțe “H-LP HI LH”, “H-LP HI RH”, “H-LP LH”, “H-LP RH” |
| 16 | AM1 NO.1 | 50 | 1CD – FTV:
“ACC”, “CIG”, “RAD NO.1”, “ECU-B NO.1”, “FL P / W”, “FR P / W”, “RL P / W”, “ RR P / W ” |
| 17 | H / CLN | 30 | Curățare faruri |
| 18 | HTR | 40 | Climatizare;
Încălzitor. |
| 19 | CDS | 30 | Ventilator răcire electric |
| 20 | RDI | 40 | 1CD – FTV, 1ZZ-FE, 3ZZ-FE:
Ventilator electric răcire |
| 30 | 1AZ-FE, 1AZ-FSE:
Ventilator electric răcire |
||
| 21 | VSC | 50 | 1CD – FTV:
Sistem antiblocare roți (ABS), VSC |
| ABS | 40 | 1CD – FTV:
Sistem antiblocare roți (ABS) |
|
| 22 | IG2 | 15 | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE:
Sistem de pornire; Sistem injecție combustibil multi-port; Sistem injecție combustibil secvențial multi-port. |
| 23 | THROTTLE | 10 | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE:
Sistem control electronic clapetă accelerație |
| ETCS | 10 | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE:
Sistem control electronic clapetă accelerație |
|
| 24 | A / F | 20 | 1AZ-FSE, 1AZ-FE:
Senzor raport aer-combustibil |
| 25 | – | – | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: – |
| 26 | – | – | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: – |
| 27 | EMPS | 50 | 1ZZ-FE, 3ZZ-FE:
Servodirecție electrică |
| Releu | |||
| R1 | EFI MAIN | 1CD – FTV:
Modul control motor |
|
| R2 | EDU | 1CD – FTV:
Modul control motor |
|
| R3 | FAN NO.3 | 1CD – FTV:
Ventilator electric răcire |
|
| R4 | FAN NO.1 | Ventilator electric răcire | |
| R5 | FAN NO.2 | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE:
Ventilator electric răcire |
|
| R6 | – | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: | |
| R7 | FAN NO.3 | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE:
Ventilator electric răcire |
|
| R8 | – | 1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE: – | |
| R9 | EMPS | 1ZZ-FE, 3ZZ-FE:
Servodirecție electrică |
|
Cutia de relee a compartimentului motor
| Nr | Siguranță | Amperaj [A] | Descriere |
| 1 | H-LP HI LH | 10 | Far stânga (faruri de drum) |
| 2 | H-LP HI RH | 10 | Far dreapta (faruri de drum);
Semnalizator și indicatoare. |
| 3 | H-LP LH | 15 | Far stânga (faruri de întâlnire) |
| 4 | H-LP RH | 15 | Far dreapta (faruri de întâlnire) |
| Releu | |||
| R1 | HORN | Claxon | |
| R2 | F-HTR | Încălzitor combustibil | |
| R3 | H-LP | Far | |
| R4 | DIM | Rezistor | |
| R5 | FAN NO.2 | Ventilator electric răcire | |
Cutia de siguranțe adițională a compartimentului motor (1CD-FTV)
| Siguranță | Amperaj [A] | Descriere | |
| 1 | – | – | – |
| 2 | HTR2 | 50 | Încălzitor electric |
| 3 | HTR1 | 50 | Încălzitor electric |
| 4 | GLOW | 80 | Bujiu aprindere |
| 5 | ALT | 140 | Releu IG1;
Releu TAIL; Releu SEAT HTR; Siguranțe “H-LP CLN”, “AM1 NO.1”, “RDI”, “CDS”, “VSC” (50A), “VSC” (25A), “ABS” (40A), “ABS” (25A), “H / CLN”, “RR DEF”, “GLOW”, “HTR NO1”, “HTR NO2”, “RFGHTR”, “AM1 NO.2”, “RR FOG”, “S / ROOF”, “STOP”, “P / POINT”, “FR FOG”, “OBD2”, “DOOR”. |
| Releu | |||
| R1 | – | – | |
| R2 | HTR2 | Încălzitor electric | |
| R3 | HTR1 | Încălzitor electric | |

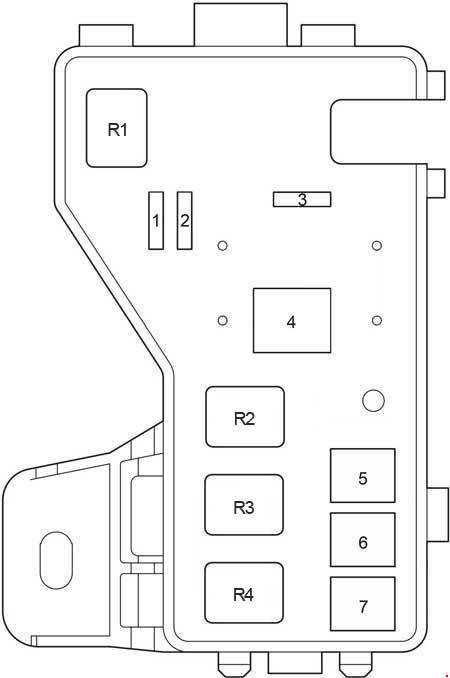

Cutia de siguranțe suplimentară a compartimentului motor (1AZ-FSE, 1AZ-FE, 1ZZ-FE, 3ZZ-FE)
| Nr | Siguranță | Amperaj [A] | Descriere |
| 1 | EFI NO.1 | 10 | Sistem de injecție combustibil multi-port;
Sistem de injecție combustibil secvențial multi-port. |
| 2 | EFI NO.2 | 7,5 | Sistem de control al emisiilor |
| 3 | VSC | 20 | Sistem antiblocare roți (ABS), VSC |
| ABS | 25 | Sistem antiblocare roți (ABS) | |
| 4 | ALT | 100 | 1ZZ-FE, 3ZZ-FE:
Siguranțe “AM1 NO.1”, “H-LP CLN”, “ABS” (25A), “VSC” (25A), “ABS” (40A), “VSC” (50A), “CDS”, “RDI”, “HTR”, “RR DEF”, “RR FOG”, “FR FOG”, “AM1”, “DOOR”, “STOP”, “OBD2”, “S / ROOF”, “PWR SEAT”, “P / POINT”, “TAIL”, “PANEL”, “RR WIP”, “ECU-IG”, “WIP”, “GAUGE2”, “GAUGE1”, “HTR”, “S-HTR” |
| 120 | 1AZ-FSE, 1AZ-FE:
Siguranțe “AM1 NO.1”, “H-LP CLN”, “ABS” (25A), “VSC” (25A), “ABS” (40A), “VSC” (50A), “CDS”, “RDI”, “HTR”, “RR DEF”, “RR FOG”, “FR FOG”, “AM1”, “DOOR”, “STOP”, “OBD2”, “S / ROOF”, “FOTEL PWR”, “P / POINT”, “TAIL”, “PANEL”, “RR WIP”, “ECU-IG”, “WIP”, “GAUGE2”, “GAUGE1”, “HTR”, “S-HTR”. |
||
| 5 | VSC | 40 | Sistem antiblocare roți (ABS), VSC |
| ABS | 40 | Sistem antiblocare roți (ABS) | |
| 6 | AM1 NO.1 | 50 | Siguranțe “PWR SEAT”, “FR DIC”, “FUEL OPN”,
“ECU-B 1”, “P-RR P / W”, “P-FR P / W”, “D-RR P / W”, “D-FR P / W” |
| 7 | H-LP CLN | 30 | Curățare faruri |
| Relee | |||
| R1 | INJ | Injector | |
| R2 | EFI | Modul control motor | |
| R3 | IG2 | Aprindere | |
| R4 | A / F | Senzor raport aer-combustibil | |
