Nissan Sentra (1990-2012) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Nissan Sentra (1990–2012), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Schema siguranțelor și releelor – Nissan Sentra
Se referă la vehiculele produse în anii:
1990, 1991, 1992, 1993, 1994.

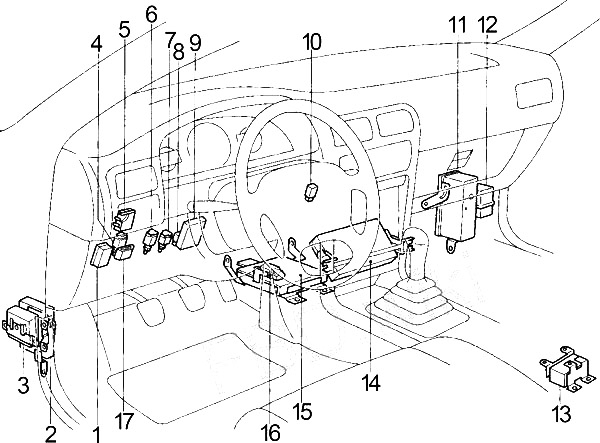

Habitaclu
- Cutia de siguranțe
- Unitate de control automată a cutiei de viteze
- Unitate de control a luminii de zi
- Comutator ambreiaj
- Unitate de control blocare cutie de viteze
- Comutator lumină de stop
- Comutator anulare ASCD
- Releu menținere ASCD
- Unitate de control ASCD
- Unitate de flash combinată
- Unitate de control ABS
- Releu aprindere 3 (fără trapă)
Releu trapă - Senzor tunel și senzor siguranță
- Unitate de control airbag
- Modul control motor (ECM / ECCS)
- Releu modul control motor (ECM / ECCS)
- Unitate de control timp

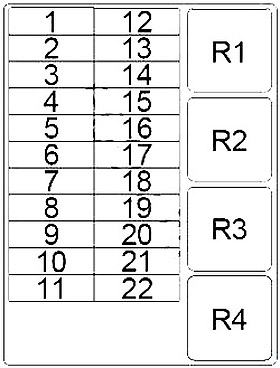

Schema cutiei de siguranțe a bordului
Blocul siguranțe se află în spatele capacului bordului.
| Număr | Amperi [A] | Circuit protejat |
|---|---|---|
| Număr | Amperi [A] | Circuit protejat |
| 1 | 10 | Contor kilometraj, lumină de avertizare, sistem de control al luminii de zi, dezghețare lunetă spate, ASCD, lampă de rezervă, releu de control bec, modul control motor (ECM / ECCS), sistem blocare cutie automată, unitate control cutie automată |
| 2 | 10 | Aprindere martor |
| 3 | 10 | Releu aprindere 3, releu trapă, sistem control timp, ASCD, climatizare, sistem geamuri electrice, sistem centuri de siguranță automate cu 2 puncte, sistem încuietori uși |
| 4 | 10 | Sistem airbag |
| 5 | 15 | Brichetă |
| 6 | 10 | Oglindă exterioară, climatizare |
| 7 | 20 | Ștergător față și spălător parbriz |
| 8 | 10 | Sunet, lumină iluminare, ceas, modul control motor (ECM / ECCS) |
| 9 | 10 | Sistem control lumini de zi, modul control motor (ECM / ECCS) |
| 10 | 15 | Motor ventilator |
| 11 | 15 | Motor ventilator |
| 12 | 10 | Martor avertizare pericol |
| 13 | 15 | Lumină de stop, far anti-ceață față |
| Număr | Amperi [A] | Circuit protejat |
|---|---|---|
| 14 | 10 | Sistem de control al timpului, modul control motor (ECM / ECCS), sistem blocare cutie automată A/T |
| 15 | 10 | Lumină interioară, lumină portbagaj, ceas, sistem de control al timpului, semnal acustic de avertizare, sistem centuri de siguranță automate cu 2 puncte, sistem centuri de siguranță automate cu 3 puncte, sunet, sistem airbag |
| 16 | 10 | Climatizare, unitate control A/T |
| 17 | 10 | Lumină spate, lumină contur lateral, lumină contur, lumină licență, lumină iluminare, sistem de control al timpului |
| 18 | 15 | Lumină de stop, lumină de stop înaltă, ASCD, sistem blocare cutie automată A/T |
| 19 | 10 | Modul control motor (ECM / ECCS), releu inhibitor, Sistem antiblocare roți (ABS), ventilator răcire |
| 20 | 15 | Pompă combustibil |
| 21 | 20 | Dezghețare lunetă spate |
| 22 | 20 | Dezghețare lunetă spate |
| R1 | Dezghețare lunetă spate | |
| R2 | Aprindere 2 | |
| R3 | Accesoriu | |
| R4 | Aprindere 1 | |

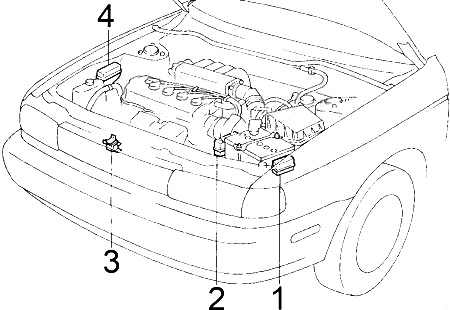

Motor
- cutia de siguranțe
- cutia de relee 1
- Senzor față a zonei de coliziune
- cutia de relee 2

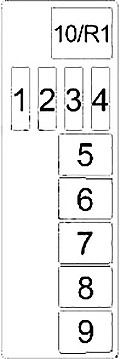

Schema cutiei de siguranțe în compartiment motor
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 1 | 15 | Far drept, lumină de zi |
| 2 | 15 | Far stâng, lumină de zi |
| 3 | 10 | Claxon |
| 4 | 20 | Sistem antiblocare roți (ABS) |
| 5 | 30 | Ventilator răcire |
| 6 | 30 | Sistem antiblocare roți (ABS) |
| 7 | 30 | Comutator automat (sistem centuri de siguranță automate cu 2 puncte), comutator automat (geam electric, blocare uși, releu trapă) |
| 8 | 30 | Comutator aprindere, sistem de încărcare |
| 9 | 25 | Modul control motor (ECCS) |
| 10 | Motor SR: Ventilator răcire | |
| R1 | Motor GA: Claxon | |

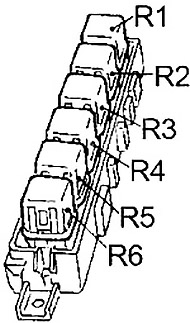

Cutia de relee #1
| Număr | Releu |
|---|---|
| R1 | Inhibitor (cutie automată) |
| Ambreiaj (cutie manuală) | |
| R2 | Releu ventilator răcire 1 (cutie automată + motor SR) |
| Releu principal ventilator răcire (exceptând cutie automată + motor SR) | |
| R3 | Releu ventilator răcire 2 (cutie automată + motor SR) |
| Releu principal ventilator răcire (cutie automată + motor GA) | |
| R4 | Pompă combustibil |
| R5 | Climatizare |
| R6 | Lumină față anti-ceață |
Cutia de relee #2
| Număr | Releu |
|---|---|
| R1 | Motor GA: claxon (cu excepția USA) |
| R2 | Releu ventilator răcire 3 (cutie automată + motor SR) |
| R3 | Lumină de zi |
Schema cutiei de siguranțe și relee – Nissan Sentra
Se referă la vehiculele produse în anii:
1990, 1991, 1992, 1993, 1994.
Habitaclu
- Cutia de siguranțe
- Unitate de control automată a cutiei de viteze
- Unitate de control a luminii de zi
- Comutator ambreiaj
- Unitate de control blocare cutie de viteze
- Comutator lumină de stop
- Comutator anulare ASCD
- Releu menținere ASCD
- Unitate de control ASCD
- Unitate de flash combinată
- Unitate de control ABS
- Releu aprindere 3 (fără trapă)
Releu trapă - Senzor tunel și senzor siguranță
- Unitate de control airbag
- Modul control motor (ECM / ECCS)
- Releu modul control motor (ECM / ECCS)
- Unitate de control timp
Schema cutiei de siguranțe de la bord
Bloc siguranțe se află în spatele capacului bordului.
| Număr | Amperi [A] | Circuit protejat |
|---|---|---|
| Număr | Amperi [A] | Circuit protejat |
| 1 | 10 | Contor kilometraj, lumină de avertizare, sistem control lumină de zi, dezghețare lunetă spate, ASCD, lumină rezervă, releu control bec, modul control motor (ECM / ECCS), sistem blocare cutie automată, unitate control cutie automată |
| 2 | 10 | Aprindere martor |
| 3 | 10 | Releu aprindere 3, releu trapă, sistem control timp, ASCD, climatizare, sistem geamuri electrice, sistem centuri siguranță automat 2 puncte, sistem închidere uși |
| 4 | 10 | Sistem airbag |
| 5 | 15 | Brichetă |
| 6 | 10 | Oglindă exterioară, climatizare |
| 7 | 20 | Ștergător față și spălător parbriz |
| 8 | 10 | Sunet, lumină iluminare, ceas, modul control motor (ECM / ECCS) |
| 9 | 10 | Sistem control lumină de zi, modul control motor (ECM / ECCS) |
| 10 | 15 | Motor ventilator |
| 11 | 15 | Motor ventilator |
| 12 | 10 | Lumină avertizare pericol |
| 13 | 15 | Lumină de stop, far față proiectoare de ceață |
| Număr | Amperi [A] | Circuit protejat |
|---|---|---|
| 14 | 10 | Sistem de control al timpului, modul control motor (ECM / ECCS), sistem de blocare cutie automată A/T |
| 15 | 10 | Lumină interioară, lumină portbagaj, ceas, sistem de control al timpului, semnal acustic, sistem centuri de siguranță automat cu 2 puncte, sistem centuri de siguranță automat cu 3 puncte, sunet, sistem airbag |
| 16 | 10 | Climatizare, unitate control A/T |
| 17 | 10 | Lumină spate, lumină poziție laterală, lumină poziție, lumină licență, lumină iluminare, sistem de control al timpului |
| 18 | 15 | Lumină de stop, lumină de stop înaltă, ASCD, sistem de blocare cutie automată A/T |
| 19 | 10 | Modul control motor (ECM / ECCS), releu inhibitor, Sistem antiblocare roți (ABS), ventilator răcire |
| 20 | 15 | Pompă combustibil |
| 21 | 20 | Dezghețător lunetă spate |
| 22 | 20 | Dezghețător lunetă spate |
| R1 | Dezghețător lunetă spate | |
| R2 | Aprindere 2 | |
| R3 | Accesoriu | |
| R4 | Aprindere 1 | |
Motor
- cutia de siguranțe
- cutia de relee 1
- Senzor față zona de impact
- cutia de relee 2
Schema cutiei de siguranțe în compartiment motor
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 1 | 15 | Far dreapta, lumină de zi |
| 2 | 15 | Far stânga, lumină de zi |
| 3 | 10 | Claxon |
| 4 | 20 | Sistem antiblocare roți (ABS) |
| 5 | 30 | Ventilator răcire |
| 6 | 30 | Sistem antiblocare roți (ABS) |
| 7 | 30 | Comutator automat (sistem centuri de siguranță automat cu 2 puncte, comutator automat (geam electric, încuietori uși, releu trapă) |
| 8 | 30 | Comutator aprindere, sistem încărcare |
| 9 | 25 | Modul control motor (ECCS) |
| 10 | Motor SR: Ventilator răcire | |
| R1 | Motor GA: Claxon | |
Cutia de relee #1
| Număr | Releu |
|---|---|
| R1 | Inhibitor (cutie automată) |
| Ambreiaj (cutie manuală) | |
| R2 | Releu ventilator răcire 1 (cutie automată + motor SR) |
| Releu principal ventilator răcire (cu excepția cutie automată + motor SR) | |
| R3 | Releu ventilator răcire 2 (cutie automată + motor SR) |
| Releu principal ventilator răcire (cutie automată + motor GA) | |
| R4 | Pompă combustibil |
| R5 | Climatizare |
| R6 | Far față proiectoare de ceață |
Cutia de relee #2
| Număr | Releu |
|---|---|
| R1 | Motor GA: claxon (exceptând USA) |
| R2 | Releu ventilator răcire 3 (cutie automată + motor SR) |
| R3 | Lumina de zi |
Schema cutiei de siguranțe și relee – Nissan Sentra
Se referă la vehiculele produse în anii:
1995, 1996, 1997, 1998, 1999.

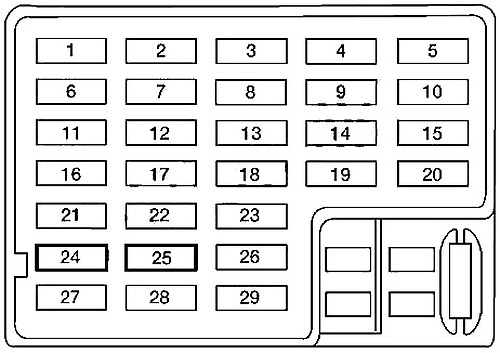

Siguranțe bord
Panoul cutiei de siguranțe se află în spatele capacului bordului.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 15 | Motor ventilator |
| 2 | 15 | Motor ventilator |
| 3 | – | – |
| 4 | 20 | Releu de dezumidificare lunetă spate |
| 5 | 20 | Releu de dezumidificare lunetă spate |
| 6 | 7,5 | Releu climatizare, amplificator control temperatură, întrerupător climatizare, întrerupător recirculare |
| 7 | 7,5 | 1997-1999: Modul control transmisie (TCM) |
| 7,5 | 1995-1996: Lumină de zi, unitate control inteligent intrare, releu geam electric, releu trapă, releu dezumidificare lunetă spate, ceas dezumidificare lunetă spate, întrerupător principal ASCD, releu menținere ASCD | |
| 8 | 7,5 | 1997-1999: Releu dezumidificare lunetă spate, conector bus date, SECU, ceas dezumidificare lunetă spate, lumină de zi, ASCD, întrerupător blocare cutie automată, releu geam electric, releu trapă |
| 10 | 1995-1996: Vitezometru combinat, lumini rezervă, întrerupător poziție, întrerupător inhibitor | |
| 9 | 10 | Întrerupător control de la distanță oglinzi exterioare |
| 10 | 15 | Radio, SECU |
| 11 | 7,5 | Întrerupător urgență |
| 12 | 10 | 1997-1999: Electrovalvă ambreiaj convertor cuplu, electrovalvă anulare suprasarcină, vitezometru combinat, întrerupător poziție parcare/neutru, întrerupător lumină rezervă |
| 7,5 | 1995-1996: Sistem antiblocare roți (ABS) | |
| 13 | 15 | Brichetă |
| 14 | 15 | Întrerupător lumină de stop |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 15 | 10 | 1997-1999: Conectorul bus date (GST), întrerupător cu cheie, audio, lumină interior, lumină portbagaj, vitezometru combinat |
| 10 | 1995-1996: Întrerupător de urgență, releu control de la distanță multifuncțional 1, releu control de la distanță multifuncțional 2 | |
| 16 | 10 | 1995-1996: Senzor de oxigen încălzit, modul control motor |
| 17 | 15 | Releu pompă combustibil |
| 18 | 10 | 1997-1999: Senzor de oxigen încălzit |
| 7,5 | 1995-1996: Modul control transmisie (TCM) | |
| 19 | 20 | Ștergător față și sistem de spălare |
| 20 | 10 | 1997-1999: Întrerupător de urgență, releu multifuncțional control de la distanță |
| 7,5 | 1995-1996: Lumină portbagaj, lumină interior, | |
| 21 | 10 | 1997-1999: Injector |
| 10 | 1995-1996: Releu alertă antifurt, releu frână, ventilator răcire, modul control motor | |
| 22 | 10 | Unitate senzor diagnostic sistem airbag |
| 23 | – | – |
| 24 | 7,5 | 1995-1996: Vitezometru combinat (unitate control intrare inteligentă), întrerupător cu cheie, gong avertizare, sunet |
| 25 | 10 | 1997-1999: Electrovalvă întrerupător map/baro, electrovalvă EGRC, releu ventilator răcire, releu alertă antifurt, releu poziție parcare/neutru, electrovalvă bypass electrovalvă închidere gol, electrovalvă control fazare electrovalvă admisie, electrovalvă IACV-AAC, electrovalvă control rezervor EVAP |
| 26 | 7,5 | Modul control motor, releu blocare ambreiaj, releu poziție parcare/neutru, releu alertă antifurt, lumină zi |
| 27 | – | – |
| 28 | 7,5 | Sistem antiblocare roți (ABS) |
| 29 | – | – |

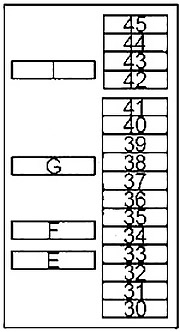

Siguranțe în compartiment motor
Blocul siguranțe se află lângă baterie.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 30 | 7,5 | Releu al climatizării |
| 31 | 7,5 | Generator |
| 32 | – | – |
| 33 | – | – |
| 34 | – | – |
| 35 | 15 | Releu al farurilor față proiectoare de ceață |
| 36 | 10 | Comutator iluminare (faruri față, lumini de curtoazie, SECU, gong avertizare, faruri spate, modul control motor, lumini număr înmatriculare) |
| 37 | – | – |
| 38 | – | – |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 39 | 15 | Far drept, întrerupător iluminare, lumină de zi, releu lampă avertizare antifurt |
| 40 | 15 | Far stânga, întrerupător iluminare, lumină de zi, releu lampă avertizare antifurt |
| 41 | 7,5 | Modul control motor (ECM), releu ECM |
| 42 | 10 | Releu claxon |
| 43 | 7,5 | Releu claxon 2 |
| 44 | – | – |
| 45 | – | – |
| E | 30 | Releu ventilator răcire |
| F | 25 | Întrerupător automat (releu geam electric, SECU, releu trapă) |
| G | 75 | Generator, Releu accesorii (Siguranțe: “9”, “13”, “19”), Releu aprindere (Siguranțe: “7”, “8”, “11”, “12”, “18”, “28”), Releu ventilator (Siguranțe: “1”, “2”), Siguranțe: “E”, “F”, “30”, “31” |
| I | 30 | Aprindere |
Cutia de siguranțe suplimentară
| Număr | Amperi [A] | Descriere |
|---|---|---|
| A | – | – |
| B | – | – |
| C | 30 | Sistem antiblocare roți (ABS) |
| D | 30 | Sistem antiblocare roți (ABS) |
| Releu control de la distanță 2 | ||

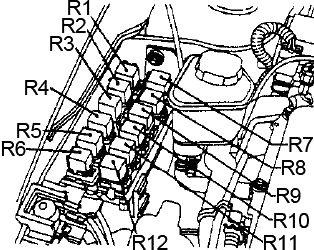

Cutia de relee
| Număr | Releu |
|---|---|
| R1 | Releu control de la distanță 1 |
| R2 | Climatizare |
| R3 | Blocare ambreiaj (cutie manuală) |
| R4 | 1997-1999: poziție parcare/neutral |
| 1995-1996: Inhibitor | |
| R5 | Releu ventilator răcire 1 |
| R6 | Claxon |
| R7 | Far față proiectoare de ceață |
| R8 | Alertă antifurt |
| R9 | Lampa de avertizare antifurt |
| R10 | Releu ventilator răcire 3 |
| R11 | Claxon 2 |
| R12 | Releu ventilator răcire 2 |
Schema cutiei de siguranțe și relee – Nissan Sentra
Se referă la vehiculele produse în anii:
2000, 2001, 2002, 2003, 2004, 2005, 2006.

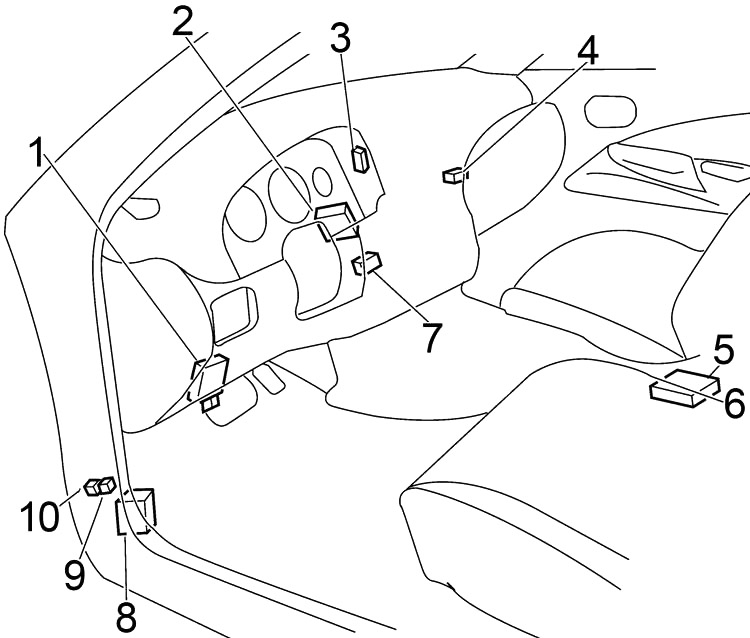

Habitaclu
- Cutia de siguranțe
- Unitate control temporal / Unitate control acces inteligent
- Unitate legătură semnalizator
- Releu modul control motor / releu motor control clapetă:
- Unitate senzor diagnostic sistem airbag
- –
- Unitate control imobilizator
- Unitate control lumină de zi
- Releu dezumidificator lunetă spate;
- Releu pompă combustibil:

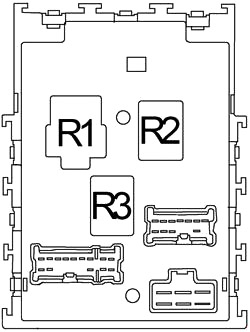

Schema cutiei de siguranțe a bordului
Bloc siguranțe se află în spatele compartimentului port-objete al bordului.
Relee:
Spate:
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 10 | Audio, întrerupător telecomandă oglinzi exterioare, releu priză alimentare, unitate control acces inteligent (SECU), tuner radio satelit (2004-2006), schimbătoare CD (2005-2006) |
| 2 | 10 | Întrerupător lumină de stop, lumină de stop, lumină de stop montată sus |
| 3 | 15 | Releu priză alimentare |
| 4 | 20 | Releu dezumidificator lunetă spate |
| 5 | 15 | Releu acces fără cheie de la distanță, întrerupător urgență |
| 6 | 10 | Releu deschidere portbagaj, actuator deschidere portbagaj |
| 7 | 20 | Releu dezumidificator lunetă spate |
| 8 | 15 | Senzor oxigen încălzit, senzor debit aer |
| 9 | 10 | 2000-2003: Supapă control ventilație rezervor EVAP, supapă bypass supapă închidere gol |
| 10 | 10 | Unitate control lumină de zi, unitate control temporizator, unitate control acces inteligent (SECU), releu geam electric, întrerupător trapă, întrerupător lumină de stop (QR), releu dezumidificator lunetă spate, conector legătură date, întrerupător frână ASCD (2002-2006), dispozitiv A/T (2000-2003), releu deschidere portbagaj 2 (2000), unitate control ASCD (2000-2002) |
| 11 | 10 | Modul control transmisie (TCM), senzor turație, senzor turație turbină (QR) |
| 12 | 10 | Întrerupător cu cheie, contor kilometraj combinat, martor siguranță, modul control transmisie (TCM), conector legătură date |
| 13 | 10 | Unitate control temporizator, releu încălzire oglindă, lumină portbagaj, lumină interior |
| 14 | 15 | Motor ventilator |
| 15 | 10 | Control aer, releu climatizare (2002-2006), amplificator temperatură (2000-2002) |
| 16 | 15 | Motor ventilator |
| 17 | 10 | Injector, modul control motor, releu pompă combustibil |
| 18 | 10 | Unitate senzor diagnostic sistem airbag |
| 19 | – | – |
| 20 | 10 | Întrerupător poziție parcare și neutră (cutie automată), unitate control imobilizator (QR), releu blocare ambreiaj (cutie manuală), releu ventilator răcire 1, releu ventilator răcire 2, releu ventilator răcire 3 (QR), releu motor control clapetă (2000-2002), supapă electro-magnetică reglare volum absorbitor EVAP (2000-2003), supapă electro-magnetică control distribuție supapă admisie (2000-2002), supapă electro-magnetică control supapă swirl (2000-2001), supapă electro-magnetică control VIAS (2002-2003) |
| 21 | 10 | Unitate control lumini de zi, ECM (2000-2003) |
| 22 | 15 | Brichetă |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 23 | – | – |
| 24 | – | – |
| 25 | 20 | Motorul ștergătorului parbrizului față, motorul spălătorului parbrizului față, întrerupătorul ștergătorului parbrizului față |
| 26 | 10 | Întrerupător de urgență |
| 27 | – | – |
| 28 | – | – |
| 29 | 15 | Releu pompa combustibil |
| 30 | 10 | Contor kilometraj combinat, întrerupător lumină marșarier (cutie manuală), întrerupător poziție parcare și neutră (cutie automată) |
| 31 | 10 | Sistem antiblocare roți (ABS) |
| 32 | – | Rezervă |
| 33 | – | Rezervă |
| 34 | – | Rezervă |

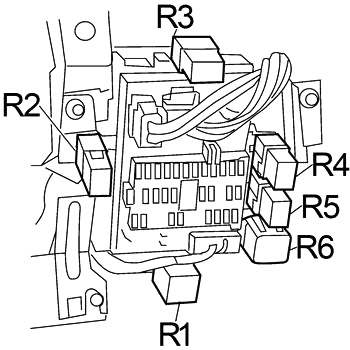

| R1 | Întrerupător automat (unitate control intrare inteligentă (SECU), releu geam electric, trapă) | |
| R2 | Oglindă încălzită | |
| R3 | Priză alimentare | |
| R4 | Deschidere portbagaj | |
| R5 | Alimentare geam | |
| R6 | Acces la distanță fără cheie | |
| R1 | Aprindere | |
| R2 | Motor ventilator | |
| R3 | Accesoriu | |

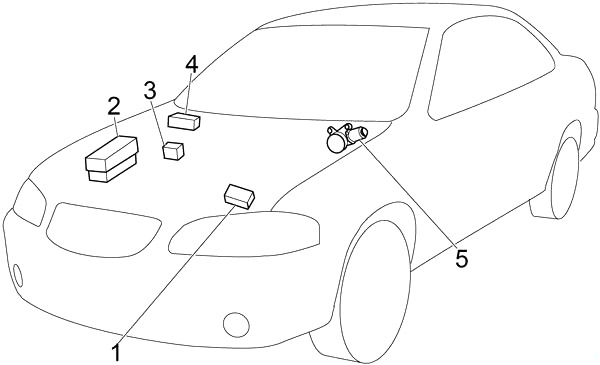

Motor
- Cutia de siguranțe
- Cutia de relee
- Actuator și unitate de control ABS
- Unitate de control motor
- Motor ștergător față

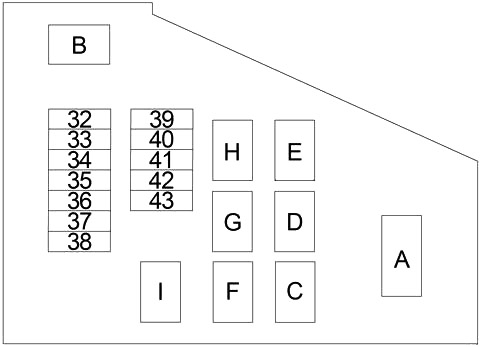

Schema cutiei de siguranțe în compartiment motor
Blocul siguranțe se află lângă baterie. Îndepărtați capacul cutiei de siguranțe apăsând cârligul și ridicând capacul.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 32 | 15 | Audio, subwoofer, tuner radio satelit (2004-2006), schimbătoare CD (2000-2003) |
| 33 | 10 | Generator, releu Claxon |
| 34 | 15 | Releu modul control motor |
| 35 | 10 | Releu semnal avertizare antifurt (2000), releu martor avertizare antifurt |
| 36 | 10 | 2000-2001, 2004-2006: Modul control motor (ECM), releu ECM, unitate control immobilizer |
| 10 | QG (2002-2003): Modul control motor (ECM), releu ECM | |
| 15 | QR (2002-2003): Modul control motor (ECM), releu ECM, unitate control immobilizer | |
| 37 | 10 | Unitate control acces inteligent (SECU) |
| 38 | 10 | Comutator iluminare (lămpi combinate), unitate control acces inteligent (SECU), unitate control temporizator, lămpi iluminare, lumină număr înmatriculare |
| 39 | 15 | Far, comutator iluminare, unitate control lumini de zi, releu lampă avertizare antifurt |
| 40 | 15 | Far, comutator iluminare, unitate control lumini de zi, releu lampă avertizare antifurt |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 41 | 15 | 2002-2006: Releu motor control clapetă |
| 42 | 20 | 2002-2006: Amplificator audio |
| 43 | 15 | Releu faruri față |
| A | 100 | QG, SR: Generator, Releu aprindere (Siguranțe: “25”, “26”, “29, “30”, “31”), Siguranțe: “D”, “H”, “I”, “2”, “3”, “4”, “5”, “6”, “7”, “39”, “40”, “41”, “42”, “43” |
| 120 | QR: Generator, Releu aprindere (Siguranțe: “25”, “26”, “29, “30”, “31”), Siguranțe: “D”, “H”, “I”, “2”, “3”, “4”, “5”, “6”, “7”, “39”, “40”, “41”, “42”, “43” | |
| B | 80 | Releu accesorii (Siguranță “22”), Releu aprindere (Siguranțe: “8”, “9”, “10”, “11”) Releu ventilator (Siguranțe “14”, “16”), Siguranță “12”, “13” |
| C | 40 | Aprindere |
| D | 30 | Comutator automat (unitate control acces inteligent (SECU), releu geam electric, trapă) |
| E | – | – |
| F | 40 | Sistem antiblocare roți (ABS) |
| G | 40 | Sistem antiblocare roți (ABS) |
| H | 40 | Releu ventilator răcire 1, releu ventilator răcire 3 (QR) |
| I | 40 | Releu ventilator răcire 1, releu ventilator răcire 2 |

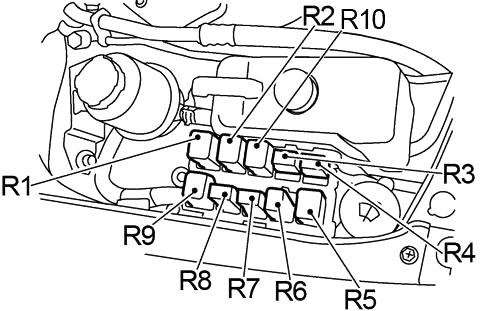

Cutia de relee
| Număr | Releu |
|---|---|
| R1 | Releu al lămpii de alertă împotriva furtului |
| R2 | QR: Releu ventilator răcire 3 |
| R3 | Far față |
| R4 | Blocare ambreiaj (cutie manuală) |
| R5 | Releu ventilator răcire 1 |
| R6 | Claxon |
| R7 | Climatizare |
| R8 | Poziție parcare și neutră (cutie automată) |
| R9 | Releu ventilator răcire 2 |
| R10 | 2000: Semnal de alertă împotriva furtului |
Schema cutiei de siguranțe și releelor – Nissan Sentra
Se referă la vehiculele produse în anii:
2007, 2008, 2009, 2010, 2011, 2012.
Siguranțe bord
Blocul siguranțe se află în spatele compartimentului pentru obiecte din bord. Deschide suportul pentru ochelari și trage-l pentru a-l scoate.
Spate:
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | 10 | Oglindă retrovizoare, lumini de avertizare, gong de avertizare, martor de control CVT |
| 6 | 10 | Instrument combinat, sistem de deschidere la distanță fără cheie, far, semnalizator și lumini de avertizare, lampă față ceață, lampă de parcare, lampă de înmatriculare, lampă spate, comutator combinat, iluminare, sistem audio, sistem iluminare de zi, telefon hands-free, protecții vehicul (avertizare furt), geam electric, sistem de comunicare audiovizuală, informații vehicul și sistem integrat de comutatoare, sistem cheie inteligent, lumini de bun venit/hartă, lumini de bun venit portbagaj |
| 7 | 15 | Siguranță principală |
| 8 | 10 | Dezumidificator lunetă spate |
| 9 | 10 | Sonerie avertizare, lumini de bun venit/hartă, lumini de bun venit baie, lumini de bun venit portbagaj, bloc alimentare, sistem cheie inteligent, deschidere portbagaj |
| 10 | 15 | Sistem încălzire, climatizare manuală |
| 11 | 15 | Sistem încălzire, climatizare manuală |
| 12 | 10 | Iluminare, martor defect, sistem blocare cutie CVT, servodirecție electronică, sistem cheie inteligent, far, semnalizator și lumini de avertizare, sistem avertizare presiune scăzută pneuri, semnal avertizare, sistem iluminare de zi, telefon hands-free, protecții vehicul (avertizare furt), sistem de deschidere la distanță fără cheie, sistem antifurt Nissan, ștergător față și pulverizator, lampă față ceață, trapă, comutator combinat, sistem încălzire, climatizare manuală, lampă de parcare, lampă de înregistrare, lampă spate, lumini de bun venit/hartă, lampă praguri uși, lampă portbagaj, informații vehicul și sistem integrat de comutatoare, geam electric, dezumidificator lunetă spate, sistem de comunicare audiovizuală, comutator frână ASCD, comutator poziție parcare/neutru, martor control CVT, sistem pornire, scaun încălzit |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 13 | 10 | Sistem de reținere suplimentar |
| 14 | 10 | Bec de rezervă, instrument combinat, sistem cheie inteligent, proiector, semnalizatoare și lumini de avertizare, iluminare, semnal de avertizare, sistem iluminare de zi, sistem avertizare presiune joasă pneuri, servodirecție electronică, sistem de încărcare, lumini de avertizare, comutator poziție parcare/neutral, indicator ASCD, martor control CVT, martor defecțiune, sistem antiblocare, comutator control suprasarcină, sistem de reținere suplimentar, sistem comunicație audiovizuală |
| 15 | 10 | Ștergător față și pulverizator |
| 16 | 15 | QR: senzor raport aer-combustibil, funcție sistem aprindere combustibil, senzor de oxigen încălzit |
| 17 | 20 | Audio |
| 18 | 15 | Siguranță presiune |
| 19 | 10 | Lumină de stop, instrument combinat, iluminare, blocare uși, comutator frână, sistem iluminare de zi, sistem cheie inteligent, proiector, sistem antifurt Nissan, semnalizatoare și lumini de avertizare, sistem siguranță vehicul (avertizare furt), servodirecție electronică, semnal de avertizare, sistem avertizare presiune joasă pneuri, martor control CVT, încălzire, climatizare manuală, lumini de avertizare, sistem antiblocare, indicator ASCD, lumini de curtoazie/hărți, lampă praguri uși, lampă portbagaj, sistem comunicație audiovizuală, indicator defecțiune, lampă, dezumidificator lunetă spate, comutator frână ASCD |
| 20 | 10 | Sistem cheie inteligent, sistem comunicație audiovizuală, informații vehicul și sistem integrat comutatoare, încuietoare electrică uși, sistem deschidere la distanță fără cheie, sistem antifurt Nissan, deschidere portbagaj, sistem siguranță vehicul (avertizare furt), semnal de avertizare, comutator combinat, sistem iluminare de zi, far față anticeață, proiector, lumini de curtoazie/hărți, lumini curtoazie baie, lumini curtoazie portbagaj, iluminare, semnalizatoare și lumini de avertizare, lumini parcare, lămpi înregistrare, lămpi spate, comutator frână ASCD |
| 21 | 10 | Bloc alimentare, gong avertizare, sistem cheie inteligent, sistem deschidere la distanță fără cheie, lumini de curtoazie/hărți, lampă baie, lampă portbagaj |
| 22 | 10 | Sistem hands-free |

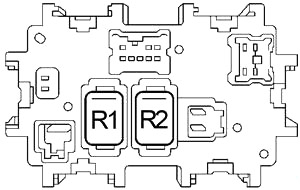

| R1 | Accesoriu | |
| R2 | Ventilator răcire | |

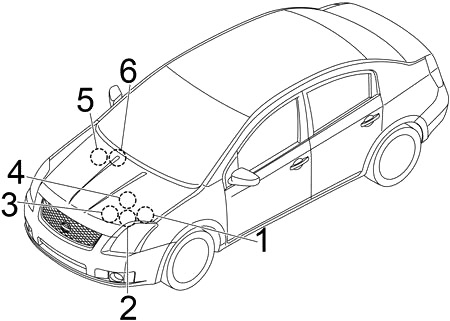

Compartiment motor
- Siguranțe #1
- Siguranțe #2
- Modul control transmisie (TCM)
- Modul control motor (ECM)
- Actuator și unitate control Sistem antiblocare roți (ABS)
- Motor ștergător față

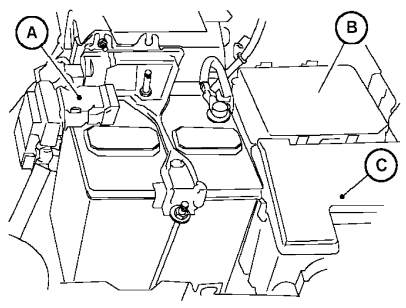

- A – Siguranță de siguranță;
- B – Siguranțe nr. 1;
- C – Siguranțe nr. 2 / Siguranțe releu.

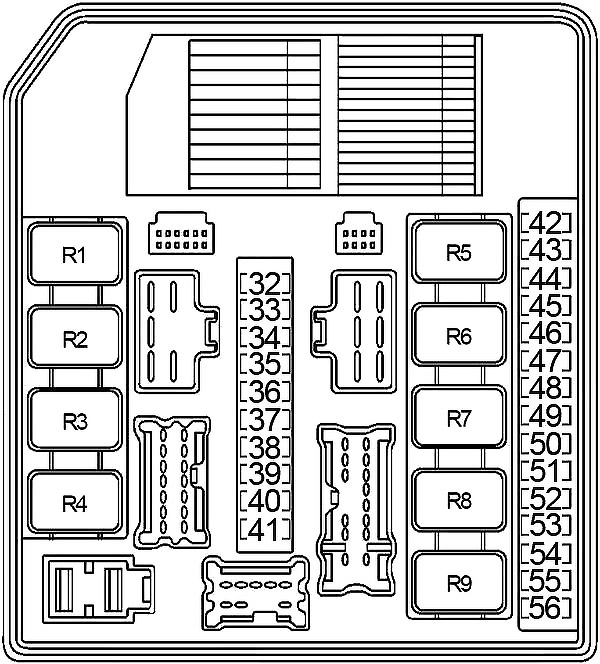

Schema cutia de siguranțe a compartiment motor nr. 1
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 32 | – | – |
| 33 | – | – |
| 34 | 10 | Far sus dreapta, sistem lumini de zi |
| 35 | 10 | Far sus stânga, sistem lumini de zi |
| 36 | 10 | Lampă poziție, lampă înregistrare, lampă spate, iluminare |
| 37 | 10 | Lampă poziție, lampă înregistrare, lampă spate |
| 38 | – | – |
| 39 | 30 | Releu ștergător față, releu ștergător sus față |
| 40 | 15 | Nivel jos faruri, sistem lumini de zi |
| 41 | 15 | Nivel jos faruri, sistem lumini de zi |
| 42 | 10 | Releu climatizare |
| 43 | – | – |
| 44 | – | – |
| 45 | – | – |
| 46 | 15 | Releu dezumidificator lunetă spate |
| 47 | 15 | Releu dezumidificator lunetă spate |
| 48 | 15 | Releu pompă combustibil |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 49 | 10 | Modul control transmisie (alimentare), electrovalvă senzor presiune suplimentar, martor control CVT, senzor viteză principal CVT (senzor rotație) |
| 50 | 10 | Sistem antiblocare roți (ABS) |
| 51 | 10 | Senzor de oxigen încălzit |
| 52 | 15 | Releu motor control clapetă |
| 53 | 20 | Releu modul control motor (ECM), sistem antifurt Nissan, modul control transmisie (alimentare), martor control CVT, alimentator ECM pentru alimentare de urgență |
| 54 | 10 | Funcție sistem aprindere combustibil, senzor raport aer-combustibil |
| 55 | 10 | Injector, funcție sistem aprindere combustibil |
| 56 | 15 | Lampă față proiectoare ceață |
| R1 | Dezumidificator lunetă spate | |
| R2 | Modul control motor (ECM) | |
| R3 | Proiector de întâlnire | |
| R4 | Lampă față proiectoare ceață | |
| R5 | Demaror | |
| R6 | Ventilator răcire 2 | |
| R7 | Ventilator răcire 3 | |
| R8 | Ventilator răcire 1 | |
| R9 | Aprindere | |
Schema cutiei de siguranțe a compartimentului motor nr. 2
Îndepărtați capacul cutiei de siguranțe apăsând clemele și ridicând capacul din partea față.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 24 | – | – |
| 25 | 10 | Claxon, sistem de deschidere la distanță fără cheie, sistem cheie inteligent, sistem de siguranță al vehiculului (avertizare furt) |
| 26 | 10 | Sistem de încărcare |
| 27 | 10 | Sistem de iluminare de zi |
| 28 | 10 | Dezumidificator lunetă spate |
| 29 | – | – |
| 30 | 20 | Scaun încălzit |
| 31 | 20 | Audio, informații despre vehicul și sistem integrat de întrerupătoare, sistem de comunicare audiovizuală |
| F | 60 | Servodirecție electronică |
| G | 30 | Sistem antiblocare roți (ABS) |
| H | 30 | Sistem antiblocare roți (ABS) |
| I | – | – |
| J | 50 | Sistem de avertizare presiune scăzută pneuri, trapă, încuietoare uși, sistem de iluminare de zi, lampă față ceață, semnalizatoare și lumini de avertizare, întrerupător combinat, lampă parcare, lampă număr, lampă spate, semnal de avertizare, iluminare, sistem de deschidere la distanță fără cheie, sistem cheie inteligent, deschidere portbagaj, telefon mâini libere, sistem de siguranță al vehiculului (avertizare furt), sistem antifurt Nissan, geam electric, dezumidificator lunetă spate, lumini de cortizie/hărți, lampă cortizie, lampă portbagaj, ștergător față și pulverizator, informații despre vehicul și sistem integrat de întrerupătoare, sistem de comunicare audiovizuală Siguranță: “9” |
| K | 40 | Ventilator răcire |
| L | 40 | Ventilator răcire |
| M | 40 | Sistem de pornire, întrerupător aprindere |
| R1 | Claxon | |
| R2 | Sistem de iluminare de zi 2 | |

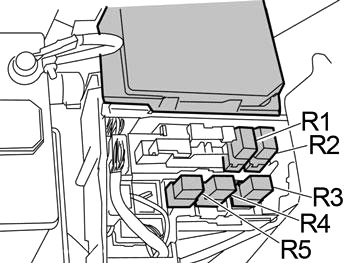

Releu
| Număr | Releu |
|---|---|
| R1 | Claxon |
| R2 | Sistem iluminare de zi 2 |
| R3 | Ventilator răcire 5 |
| R4 | Sistem lumini de zi |
| R5 | Ventilator răcire 4 |

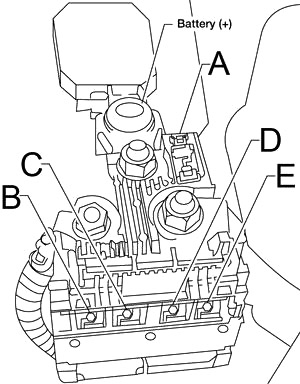

Bloc siguranțe
Se află pe baterie.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| A | 225 | Sistem de pornire, sistem de încărcare, siguranță: “E”, “D” |
| B | 80 | Releu de aprindere (Siguranțe: “48”, “49”, “50”, “51”, “54”, “55”) |
| C | 100 | Releu motor ventilator față (siguranțe: “10”, “11”), releu accesorii (siguranțe: “5”, “6”, “7”), siguranță: “17”, “18”, “19”, “20”, “21”, “22” |
| D | 60 | Releu faruri proiectoare ceață față (siguranță: “56”), releu nivel scăzut proiectoare (siguranțe: “40”, “41”) Releu proiector far dreapta, releu proiector far stânga, releu lumini spate, siguranță: “39”, “42” |
| E | 100 | Siguranțe: “25”, “26”, “27”, “28”, “30”, “31”, “F”, “G”, “H”, “J”, “K”, “L”, “M” |
