Toyota Aygo AB40 (2014-2021) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Toyota Aygo AB40 (2014–2021), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și dispunerea fiecărei siguranțe.
Toyota Aygo AB40 – schema cutiei de siguranțe
Anul producției: 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021.
Siguranță brichetă (priză de alimentare) în Toyota Aygo AB40 este siguranța 11 în cutia de siguranțe de pe bord.

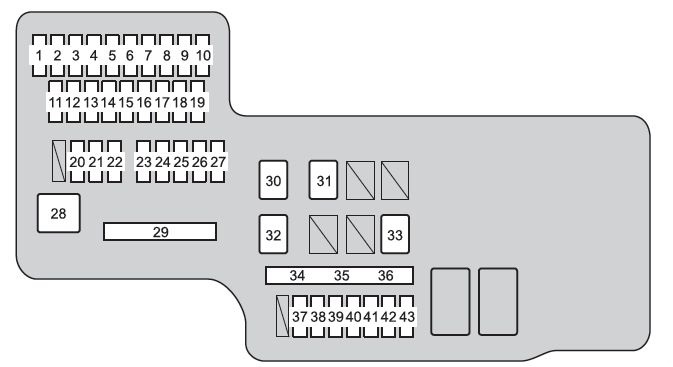

Compartiment motor
| Siguranță | Amp[A] | Descriere | |
| 1 | H-LP RH-LO | 10 | Far dreapta (faruri de întâlnire) |
| 2 | H-LP LH-LO | 10 | Far stânga (faruri de întâlnire);
Reglare manuală a orientării farurilor. |
| 3 | H-LP RH-HI | 7,5 | Far dreapta (faruri de drum) |
| 4 | H-LP LH-HI | 7,5 | Far stânga (faruri de drum);
Semnalizatoare și contoare. |
| 5 | EFI NO.3*1 | 15 | Injecție combustibil multipoint;
Sistem de injecție combustibil secvențial multipoint. |
| 6 | EFI NO.4*1 | 7,5 | Injecție combustibil multipoint;
Sistem de injecție combustibil secvențial multipoint. |
| 7 | EFI NO.5*1 | 15 | Injecție combustibil multipoint;
Sistem de injecție combustibil secvențial multipoint. |
| 8 | RDI NO.2*1 | 7,5 | Ventilator electric răcire |
| 9 | A / C COMP | 7,5 | Sistem climatizare |
| 10 | IG2 NO.3*2 | 7,5 | Injecție combustibil multipoint;
Sistem de injecție combustibil secvențial multipoint; Lumini de stop; Lumină de stop montată sus. |
| 11 | DOME | 5 | Iluminare interioară;
Iluminare portbagaj. |
| 12 | HAZ | 10 | Semnalizatoare;
Lumini de avarie; Semnalizatoare și contoare. |
| 13 | HORN | 10 | Claxon |
| 14 | D / C CUT | 30 | ECU-B nr. 1, ECU-B nr. 2, ECU-B nr. 3 |
| 15 | ECU-B NO.4*2 | 7,5 | Transmisie manuală cu mai multe moduri |
| 16 | AM2 NO.2 | 7,5 | Injecție combustibil multipoint;
Sistem de injecție combustibil secvențial multipoint. |
| 17 | AM2 NO.3 | 7,5 | Sistem acces și pornire inteligent |
| 18 | ICS * 2 | 7,5 | Sistem de încărcare |
| 19 | EFI-MAIN * 1 | 25 | EFI NR 3, EFI NR 4,
EFI NR 5, RDI NR 2. |
| 20 | ST | 30 | Sistem pornire |
| 21 | STRG LOCK | 7,5 | Sistem blocare volan |
| 22 | H-LP-MAIN | 25 | H-LP RH-LO, H-LP LH-LO,
H-LP RH-HI, H-LP LH-HI. |
| 23 | WIPER-S*2 | 7,5 | Injecție combustibil multipoint;
Sistem de injecție combustibil secvențial multipoint. |
| 24 | STA | 7,5 | Injecție multipunct combustibil;
Sistem injecție combustibil secvențial multipunct; Sistem aprindere; Transmisie manuală cu mai multe moduri; Sistem Stop & Start. |
| 25 | ECU-B NO.3 | 15 | Sistem audio, sistem acces și pornire inteligentă |
| 26 | ECU-B NO.1 | 7,5 | Contor kilometraj și contoare |
| 27 | ECU-B NO.2 | 7,5 | Sistem control stabilitate vehicul |
| 28 | J / B | 60 | Cutia de siguranțe bord |
| 29 | ALT * 2 | 125 | DEF, S / HTR F / R, S / HTR F / L,
CANVAS TOP, ABS n. 1, ABS n. 2, RDI n. 1, FOG FR, DRL. |
| 30 | AMT * 3 | 50 | Transmisie manuală cu mai multe moduri |
| BBC * 4 | 40 | Sistem Stop & Start | |
| 31 | EPS | 50 | Sistem asistență electrică direcție |
| 32 | RDI NO.1 | 50 * 1 | Ventilator electric răcire |
| 30 * 5 | |||
| 40 * 5 | |||
| 33 | ABS NO.1 | 50 | Sistem antiblocare roți (ABS);
Sistem control stabilitate vehicul. |
| 34 | SPARE | 10 | Siguranță de rezervă |
| 35 | SPARE | 20 | Siguranță de rezervă |
| 36 | SPARE | 30 | Siguranță de rezervă |
| 37 | DEF | 20 | Dezumidificator geam spate;
Dezumidificator oglindă retrovizoare exterioară. |
| 38 | ABS NO.2 | 30 | Sistem antiblocare roți (ABS);
Sistem control stabilitate vehicul. |
| 39 | FOG FR | 7,5 | Proiectoare de ceață față;
Semnalizatoare și contoare. |
| 40 | DRL | 7,5 | Lumini de zi |
| 41 | S / HTR F / R | 15 | Încălzitoare scaune (partea dreaptă) |
| 42 | CANVAS TOP | 20 | Acoperiș moale pliabil |
| 43 | S / HTR F / L | 15 | Încălzitoare scaune (partea stângă) |
| * 1: Motor HM01 * 2: Motor 1KR * 3: Vehicule cu transmisie manuală cu mai multe moduri * 4: Vehicule cu sistem Stop & Start * 5: Înlocuiți siguranța cu una identică cu originalul |
|||
Cutia de relee

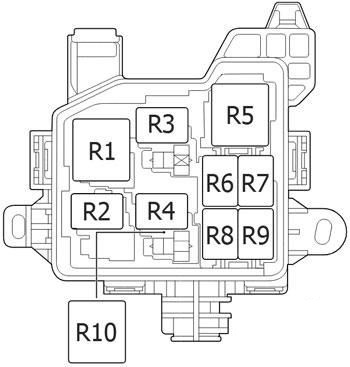

Cutia de relee a compartimentului motor
| Număr | Releu |
|---|---|
| R1 | Far (H-LP) |
| R2 | Din mai 2015: lumină de stop (STOP LP) |
| R3 | Dimmer (DIM) |
| R4 | Normal: ventilator electric răcire (FAN NO.1) |
| R5 | Transmisie manuală cu mai multe moduri (MMT) |
| R6 | Proiector ceață față (FR FOG) |
| R7 | Claxon |
| R8 | Sistem lumini de zi (DRL) |
| R9 | Ambreiaj compresor climatizare (MG CLUTCH) |
| R10 | Tropic: ventilator electric răcire (FAN NO.1) |

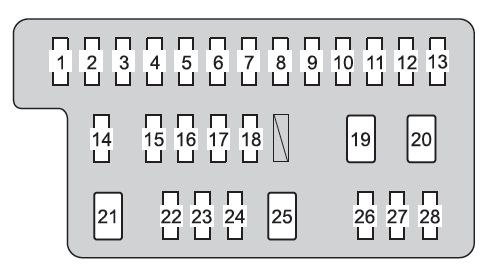

Bord partea șoferului
| Siguranță | Amperi [A] | Descriere | |
| 1 | IG1 NO.2 | 5 | Lumină de mers înapoi;
Injecție combustibil multipunct; Sistem injecție combustibil secvențial multipunct; Sistem audio; Sistem control stabilitate vehicul. |
| 2 | WASHER | 15 | Spray parbriz față;
Spray geam spate. |
| 3 | ECU-IG NO.1 | 5 | ECU principal controler caroserie;
Semnalizatoare și contoare; Sistem climatizare; Dezumidificator geam spate; Dezumidificatoare oglinzi retrovizoare exterioare; Încălzitoare scaune; Sistem audio Sistem PCS. |
| 4 | ECU-IG NO.2 | 5 | Sistem asistență electrică direcție;
Sistem Stop & Start. |
| 5 | WIPER RR | 15 | Ștergător parbriz spate |
| 6 | IG1 NO.1 | 5 | Ventilator răcire electric;
Sistem antiblocare roți (ABS); Sistem control stabilitate vehicul. |
| 7 | WIPER | 25 | Ștergător parbriz față |
| 8 | MIR HTR | 10 | Dezumidificatoare oglinzi retrovizoare exterioare |
| 9 | P / OUTLET | 15 | Priză alimentare;
Brichetă. |
| 10 | ECU-ACC | 7,5 | Oglinzi retrovizoare exterioare;
Sistem audio; Sistem Stop & Start; Semnalizatoare și contoare. |
| 11 | IG2 NO.2 | 5 | Sistem blocare direcție;
Injecție combustibil multipunct; Sistem injecție combustibil secvențial multipunct; Transmisie manuală cu moduri multiple. |
| 12 | A/BAG | 7,5 | Sistem airbag SRS |
| 13 | METER | 5 | Contor kilometraj și contoare;
Sistem Stop & Start. |
| 14 | IG2 NO.1 | 15 * 1 | Injecție combustibil multipunct;
Sistem injecție combustibil secvențial multipunct; Sistem injecție combustibil; Lumini de stop. |
| 7,5 * 2 | |||
| 15 | EFI NO.1 | 7,5 * 1 | Injecție combustibil multipunct;
Sistem de injecție combustibil secvențial multipunct; Sistem Stop & Start. |
| 10 * 2 | |||
| 16 | OBD | 7,5 | Sistem diagnosticare bord |
| 17 | STOP | 10 | Lumină de stop;
Lumină de stop montată sus; Injecție combustibil multipunct; Sistem de injecție combustibil secvențial multipunct; Sistem antiblocare roți (ABS); Sistem control stabilitate vehicul; Transmisie manuală cu mai multe moduri; Sistem acces și pornire inteligent. |
| 18 | TAIL | 10 | Lumini de poziție;
Iluminare plăcuță înmatriculare; Far proiectoare de ceață spate; Proiectoare de ceață față; Lumini spate; Iluminare comutatoare; Injecție combustibil multipunct; Sistem de injecție combustibil secvențial multipunct; Semnalizatoare și contoare; Sistem audio. |
| 19 | HTR | 40 | Sistem de climatizare |
| 20 | AM1 | 40 | HTR, OBD, A / C, TAIL, FOG RR, STOP,
P / W, PORTA F / L, PORTA F / R |
| 21 | AM2 NO.1 | 30 | EFI NR 2, EFI-MAIN, D / L |
| 22 | EFI NO.2*1 | 7,5 | Injecție combustibil multipunct;
Sistem de injecție combustibil secvențial multipunct. |
| 23 | EFI-MAIN * 1 | 20 | EFI n. 1;
Injecție combustibil multipunct; Sistem de injecție combustibil secvențial multipunct; Pompă combustibil. |
| 24 | D / L | 25 | Unitate principală ECU;
Sistem închidere uși. |
| 25 | P / W | 30 | Geamuri electrice |
| 26 | DOOR F/R*3 | 25 | Geamuri electrice |
| DOOR F/L*4 | |||
| 27 | A / C | 10 | Sistem de climatizare |
| 28 | FOG RR | 5 | Far proiectoare de ceață spate |
| * 1: Motor 1KR * 2: Motor HM01 * 3: Vehicule cu volan pe partea stângă * 4: Vehicule cu volan pe partea dreaptă |
|||
Cutia releelor
| Număr | Releu |
|---|---|
| R1 | Aprindere (IG1) |
| R2 | fără sistem Entry & Start: Demaror (ST CUT) cu sistem Entry & Start: Aprindere (IG2) |
| R3 | Lumini spate (TAIL) |
| R4 | Dezumidificator geam scaun spate (RR DEF) |
