Toyota Supra IV (1992-2002) – cutia de siguranțe
Toyota Supra IV (1992-1997) – schema cutiei de siguranțe
Anul producției: 1992, 1993, 1994, 1995, 1996, 1997.
Siguranță brichetă (priză de alimentare) în Toyota Supra IV (1992-1997) este siguranța 10 în cutia de siguranțe de pe bord.

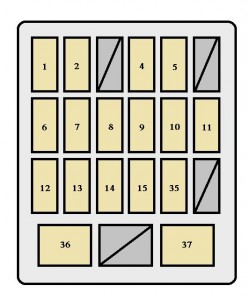

Cruscotto

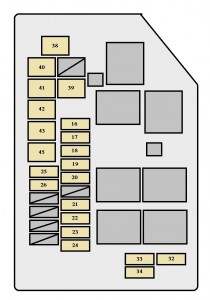

Compartiment motor
Siguranțe (tip A)
| Siguranță | Amp [A] | Descriere | |
| 1 | WIPER | 20 | Ștergătoare parbriz și spălătoare parbriz;
Ștergător și spălătoare lunetă. |
| 2 | HTR | 7,5 | Sistem climatizare |
| 3 | SEAT-HTR | 7,5 | Încălzitor scaun |
| 4 | ST | 7,5 | Sistem aprindere |
| 5 | IGN | 7,5 | Sistem de încărcare;
Indicator avertizare descărcare; Sistem injecție multipunct; Sistem injecție multipunct secvențial; Sistem airbag SRS. |
| 6 | PANEL | 10 | Iluminare bord;
Control iluminare bord. |
| 7 | MIR-HTR | 10 | Încălzire oglinzi |
| 8 | TURN | 7,5 | Aprinde luminile de semnalizare |
| 9 | STOP | 15 | Lumină de stop;
Dispozitiv dezactivare pilot automat. |
| 10 | CIG | 15 | Brichetă;
Sistem climatizare; Sistem airbag SRS; Sistem antifurt; Sistem control blocare cutie de viteze. |
| 11 | RAD NO.2 | 7,5 | Radio;
Casetofon; Antena de alimentare. |
| 12 | TAIL | 10 | Lumini spate;
Lumini de poziție; Lumini de contur față; Lumini de contur spate; Lumini număr înmatriculare. |
| 13 | ECU-IG | 10 | Sistem pilot automat;
Sistem antiblocare roți (ABS); Servodirecție; Antena electrică; Sistem antifurt; Sistem control blocare cutie de viteze; Sistem control tracțiune. |
| 14 | GAUGE | 10 | Indicatori și contoare;
Indicatoare de reamintire service și semnale acustice de avertizare (cu excepția indicatorilor de avertizare descărcare și uși deschise); Dezghețător lunetă; Sistem încărcare; Pilot automat; Cutie automată controlată electronic; Sistem control tracțiune. |
| 15 | ECU-B | 10 | Climatizare;
Pilot automat; Sistem antiblocare roți (ABS) la frânare; Sistem airbag SRS; Sistem control tracțiune. |
| 16 | EFI NO.2 | 30 | Sistem injecție multipunct;
Sistem injecție multipunct secvențial. |
| 17 | EFI NO.1 | 30 | Sistem injecție multipunct;
Sistem injecție multipunct secvențial. |
| 18 | AM2 | 30 | Sistem de pornire |
| 19 | FOG | 15 | Lumini proiectoare de ceață față |
| 20 | HAZ-HORN | 15 | Lumini de avarie;
Claxon. |
| 21 | TRAC | 7,5 | Sistem de control tracțiune |
| 22 | ALT-S | 7,5 | Sistem de încărcare |
| 23 | DOME | 7,5 | Iluminare interioară;
Iluminare personală; Iluminare suplimentară uși; Iluminare compartiment portbagaj; Martor comutator aprindere; Martor avertizare uși deschise; Sistem antifurt; Sistem lumini de zi. |
| 24 | RAD NO.1 | 20 | Cititor casete radio |
| 25 | HEAD (RH) | 15 | Far dreapta |
| 26 | HEAD (LH) | 15 | Far stânga |
| 27 | HEAD (RH-LWR) | 15 | Far dreapta (faruri de întâlnire) |
| 28 | HEAD (LH-LWR) | 15 | Far stânga (faruri de întâlnire) |
| 29 | HEAD (RH-UPR) | 15 | Far dreapta (faruri de drum) |
| 30 | HEAD (LH-UPR) | 15 | Far stânga (faruri de drum) |
| 31 | DRL | 7,5 | Sistem lumini de zi |
| 32 | SPARE | 30 | Siguranță de rezervă |
| 33 | SPARE | 7,5 | Siguranță de rezervă |
| 34 | SPARE | 15 | Siguranță de rezervă |
| 35 | OBD-II | 7,5 | Sistem diagnosticare bord |
Siguranțe (tip B)
| Siguranță | Amp [A] | Descriere | |
| 36 | DOOR | 30 | Geam electric;
Sistem de închidere a ușilor; Sistem antifurt. |
| 37 | DEFOG | 30 | Dezaburire lunetă |
Siguranțe (tip C)
| Siguranță | Amp [A] | Descriere | |
| 38 | ALT | 120 | Sistem de încărcare |
| 39 | MAIN | 50 | Sistem de aprindere, faruri |
| 40 | HTR | 50 | Sistem climatizare |
| 41 | FAN | 30 | Ventilator electric răcire |
| 42 | ABS NO.1 | 60 | Sistem antiblocare roți (ABS);
Sistem de control tracțiune. |
| 43 | AM1 | 50 | Sistem aprindere electronic,
distribuitor aprindere. |
| 44 | AM1 | 60 | Sistem aprindere electronic,
distribuitor aprindere. |
| 45 | POWER | 60 | Siguranțe “PANEL”, “STOP”, “TAIL”,
“ECU-B”, “DEFOG” și “DOOR” |
Toyota Supra IV (1998-2002) – schema cutiei de siguranțe
Anul producției: 1998, 1999, 2000, 2001, 2002.
Siguranță brichetă (priză de alimentare) în Toyota Supra IV (1998-2002) este siguranța 24 în cutia de siguranțe.
Siguranțe (tip A)
| Siguranță | Amp [A] | Descriere | |
| 1 | EFI NO.2 | 30 | Injecție combustibil multipunct;
Sistem injecție combustibil secvențial multipunct. |
| 2 | EFI NO.1 | 30 | Injecție combustibil multipunct;
Sistem injecție combustibil secvențial multipunct. |
| 3 | AM2 | 30 | Sistem aprindere |
| 4 | FOG | 15 | Proiectoare de ceață față |
| 5 | HAZ- HORN | 15 | Faruri de avarie;
Claxon. |
| 6 | TRAC | 7,5 | Sistem control tracțiune |
| 7 | ETCS | 15 | Sistem electronic control tracțiune |
| 8 | ALT- S | 7,5 | Sistem încărcare |
| 9 | DOME | 7,5 | Iluminare interioară;
Iluminare personală; Iluminare suplimentară uși; Iluminare portbagaj; Lampă întrerupător aprindere; Lampă avertizare uși deschise; Sistem antifurt. |
| 10 | RAD NO.1 | 20 | Radio casetă |
| 11 | HEAD (RH) | 15 | Far dreapta |
| 12 | HEAD (LH) | 15 | Far stânga |
| 13 | SPARE | 30 | Siguranță rezervă |
| 14 | SPARE | 7,5 | Siguranță rezervă |
| 15 | SPARE | 15 | Siguranță de rezervă |
| 16 | WIPER | 20 | Ștergător și spălător parbriz față;
Ștergător și spălător parbriz spate. |
| 17 | HTR | 7,5 | Sistem de climatizare |
| 18 | ST | 7,5 | Sistem de aprindere |
| 19 | IGN | 7,5 | Sistem de încărcare;
Lampă de avertizare descărcare; Injecție combustibil multipunct; Sistem de injecție combustibil secvențial multipunct; Sistem airbag SRS. |
| 20 | PANEL | 10 | Iluminare bord;
Control iluminare bord. |
| 21 | MIR- HTR | 10 | Încălzitoare pentru oglinzi |
| 22 | TURN | 7,5 | Activează semnalizatoarele |
| 23 | STOP | 15 | Lumină de stop;
Dispozitiv de dezactivare cruise control. |
| 24 | CIG | 15 | Brichetă;
Sistem de climatizare; Sistem airbag SRS; Sistem antifurt; Sistem de control al cutiei automate. |
| 25 | RAD NO.2 | 7,5 | Radio;
Casetofon; Antena de alimentare. |
| 26 | TAIL | 10 | Lumini spate;
Lumini de poziție; Lumini de contur față; Lumini de contur spate; Lumini număr înmatriculare. |
| 27 | ECU-IG | 10 | Cruise control;
Sistem antiblocare roți (ABS) la frânare; Servodirecție; Antena electrică; Sistem antifurt; Sistem de control al cutiei automate; Sistem de control al tracțiunii. |
| 28 | GAUGE | 10 | Indicatori și contoare;
Indicatoare de reamintire service și semnale acustice de avertizare (exclus semnalele luminoase de descărcare și uși deschise); Dezghețător lunetă; Sistem de încărcare; Cruise control; Cutie automată controlată electronic; Sistem de control al tracțiunii. |
| 29 | ECU- B | 10 | Climatizare;
Cruise control; Sistem antiblocare roți (ABS) la frânare; Sistem airbag SRS; Sistem de control al tracțiunii. |
| 30 | OBD – II | 7,5 | Sistem de diagnosticare la bord |
Siguranțe (tip B)
| Siguranță | Amp [A] | Descriere | |
| 31 | DOOR | 30 | Geam electric;
Sistem închidere uși; Sistem antifurt. |
| 32 | DEFOG | 30 | Dezaburire lunetă |
Siguranțe (tip C)
| Siguranță | Amp [A] | Descriere | |
| 33 | ALT | 120 | Sistem de încărcare |
| 34 | MAIN | 50 | Sistem de aprindere, faruri |
| 35 | HTR | 50 | Sistem de climatizare |
| 36 | FAN | 30 | Ventilator electric răcire |
| 37 | ABS NO.1 | 60 | Sistem antiblocare roți;
Sistem de control al tracțiunii. |
| 38 | AM1 | 50 | Sistem de aprindere electronică,
distribuitor de aprindere. |
| 39 | POWER | 60 | Siguranțe “PANEL”, “STOP”, “TAIL”,
“ECU-B”, “DEFOG” și “DOOR”. |
