Toyota Matrix E130 (2003-2008) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Toyota Matrix E130 (2003–2008), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre atribuirea și dispunerea fiecărei siguranțe.
Schema siguranțelor și releelor – Toyota Matrix E130
Se referă la vehiculele noi din anii:
2003, 2004, 2005, 2006, 2007, 2008.

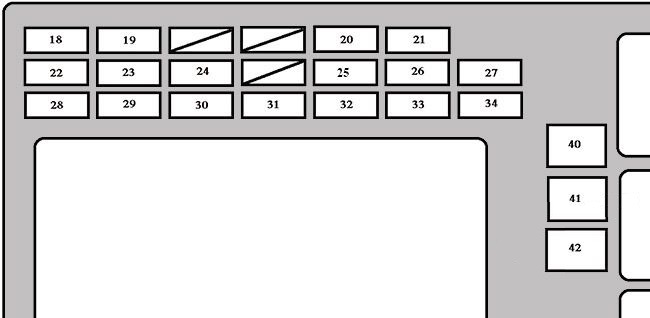

Cutia de siguranțe în habitaclu
Cutia de siguranțe se află sub bord (pe partea șoferului), sub capac.
| Număr | Amperaj [A] | Descriere |
| 18 | 15 | Lumini spate, iluminare plăcuță înmatriculare, iluminare bord, iluminare panou instrumente, ceas |
| 19 | 7,5 | Sistem de diagnoză la bord |
| 20 | 25 | Ștergător/Ștergătoare parbriz |
| 21 | 15 | Sistem de încărcare, sistem de injecție multipoint/secuențial, sistem de aprindere, sistem airbag SRS |
| 22 | 15 | Lumină de stop, sistem control lumină de stop montat sus, sistem control manetă cutie, sistem de injecție multipoint/secuențial, cruise control |
| 23 | 25 | Sistem închidere uși, întrerupător deschidere trapă |
| 24 | 25 | Siguranță brichetă |
| 25 | 10 | Ventilator electric răcire, sistem antiblocare roți (ABS), control tracțiune, control stabilitate vehicul, asistență frânare, control manetă cutie, cruise control |
| 26 | 15 | Ștergător lunetă spate |
| 27 | 10 | Sistem climatizare |
| 28 | 15 | Priză de alimentare (115 VAC) |
| 29 | 15 | Priză de alimentare (12 VDC/ în consola spate) |
| 30 | 10 | Sistem lumini de zi |
| 31 | 15 | Priză electrică (pe bord) sau brichetă, sistem audio auto, ceas, control electric oglindă retrovizoare, control manetă cutie de viteze |
| 32 | 10 | Indicatori și contoare, sistem climatizare, sistem lumini de zi, sistem de încărcare, acoperire automată antireflex în oglindă retrovizoare, geamuri electrice, cruise control, dezghețare lunetă spate, lumini marșarier, lumină de avertizare pentru prinderea centurii de siguranță a pasagerului din partea șoferului |
| 33 | 15 | Spălător parbriz față, spălător parbriz spate |
| 34 | 10 | Sistem control motor |
| 40 | 40 | Sistem climatizare |
| 41 | 30 | Dezghețare lunetă spate, siguranță “M-HTR/DEF I-UP” |
| 42 | 30 | Geamuri electrice, trapă electrică |

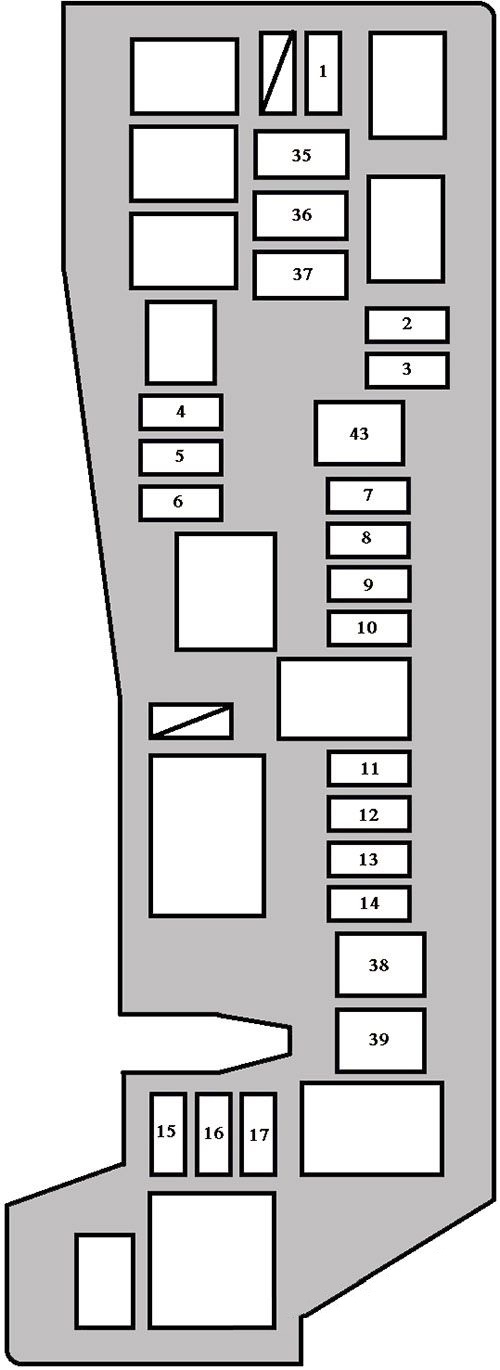

Cutia de siguranțe în compartiment motor
Cutia de siguranțe se află în compartiment motor (pe partea stângă)
| Număr | Amperaj [A] | Descriere |
| 1 | 15 | Faruri anteriore proiectoare de ceață |
| 2 | 10 | Far stânga (faruri de drum) |
| 3 | 10 | Far dreapta (faruri de drum), martor control faruri de drum |
| 4 | 30 | Siguranță de rezervă |
| 5 | 15 | Siguranță de rezervă |
| 6 | 10 | Siguranță de rezervă |
| 7 | 10 | Sistem control electronic clapetă |
| 8 | 30 | Sistem audio auto |
| 9 | 30 | Sistem aprindere, siguranță “AM2” |
| 10 | 15 | Sistem audio auto, ceas, iluminare personală, iluminare interioară, iluminare portbagaj, lumină avertizare uși deschise, sistem control la distanță fără fir |
| 11 | 10 | Claxon |
| 12 | 10 | Lumini de avarie, semnalizator semnalizatoare |
| 13 | 15 | Sistem injecție multipunct/secuențial, sistem control emisii, siguranță “EFI” |
| 14 | 5 | Sistem încărcare |
| 15 | 10 | Far stânga (lumină faruri de întâlnire) |
| 16 | 10 | Far dreapta (lumină faruri de întâlnire) |
| 17 | 15 | Sistem injecție multipunct/secuențial, sistem control emisii |
| 35 | 30 | Sistem antiblocare roți (ABS), sistem control stabilitate vehicul, sistem control tracțiune, asistență frânare |
| 36 | 30 | Ventilator electric răcire |
| 37 | 40 (senza sistema di controllo della stabilità del veicolo) | Sistem antiblocare roți (ABS) |
| 37 | 50 (con sistema di controllo della stabilità del veicolo) | Sistem antiblocare roți (ABS), sistem control stabilitate vehicul, sistem control tracțiune, asistență frânare |
| 38 | 40 | Siguranțe “HEAD LH UPR”, “HEAD RH UPR”, “HEAD LH LWR” și “HEAD RH LWR” |
| 39 | 50 | Sistem control emisii |
| 43 | 100 | Sistem încărcare, siguranțe “ABS NO.1”, “ABS NO.2”, “RDI FAN”, “FOG”, “HTR”, “AM1”, “POWER”, “DOOR”, “ECU-B”, “TAIL”, “STOP”, “P/POINT”, “INV” și “OBD” |
