Toyota Aurion XV40 (2006-2012) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Toyota Aurion XV40 (2006–2012), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și dispunerea fiecărei siguranțe.
Schema siguranțelor și releelor – Toyota Aurion XV40
Se referă la vehiculele produse în anii:
2006, 2007, 2008, 2009, 2010, 2011, 2012.

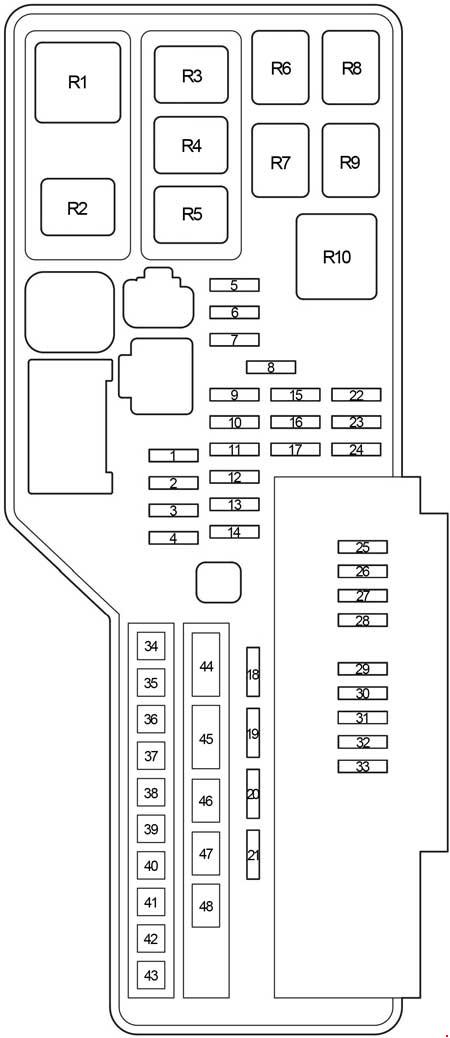

Cutia de siguranțe în compartiment motor
| Număr | Amperaj [A] | Descriere |
| 1 | — | — |
| 2 | — | — |
| 3 | — | — |
| 4 | — | — |
| 5 | 7,5 | Sistem aprindere |
| 6 | 7,5 | Sistem încărcare |
| 7 | 7,5 | Sistem conexiune Toyota |
| 8 | — | — |
| 9 | — | — |
| 10 | 10 | Montaj motor controlat activ |
| 11 | 10 | Sistem control electronic clapetă |
| 12 | 15 | Semnalizatoare de urgență |
| 13 | 20 | Sistem injecție multipunct / sistem injecție multipunct secvențial;
Sistem aprindere; Siguranțe „INDICATOR NR 2” și „IGN”. |
| 14 | 20 | Sistem blocare volan |
| 15 | 10 | Semnalizatoare și contoare;
Iluminare praguri uși; Iluminare portbagaj; Lampă întrerupător aprindere; Lămpi plafonieră în uși; Iluminare interior; Iluminare personală; Ceas; Sistem inteligent acces și aprindere; Semnalizatoare laterale. |
| 16 | 10 | Corp principal ECU;
Sistem control stabilitate vehicul; Sistem control la distanță wireless; Display multi-informațional; Sistem memorie poziție condus; Ștergătoare parbriz; Sistem monitorizare vedere spate. |
| 17 | 15 | Sistem audio, sistem navigație |
| 18 | 25 | Corp principal ECU |
| 19 | — | — |
| 20 | 25 | Sistem audio;
Sistem navigație. |
| 21 | 30 | Sistem injecție multipunct / sistem injecție multipunct secvențial;
Cutie automată; Siguranțe „EFI NO.2” și „EFI NO.3”. |
| 22 | — | — |
| 23 | 10 | Sistem injecție multipunct/secvențial |
| 24 | 15 | Sistem injecție multipunct/secvențial |
| 25 | 7,5 | Claxon |
| 26 | 20 | Sistem injecție multipunct/secvențial |
| 27 | 10 | Semnalizatoare și contoare |
| 28 | 10 | Sistem injecție multipunct / secvențial, sistem inteligent acces și aprindere, cutie automată |
| 29 | 10 | Claxon |
| 30 | 15 | Far dreapta (faruri de întâlnire), sistem de nivelare a farurilor |
| 31 | 15 | Far stânga (faruri de întâlnire) |
| 32 | 15 | Far dreapta (far de drum) |
| 33 | 15 | Far stânga (far de drum) |
| 34 | 50 | Sistem climatizare |
| 35 | 50 | Sistem antiblocare roți (ABS);
Sistem de control al stabilității vehiculului; Sistem de control al tracțiunii; Sistem de asistență la frânare. |
| 36 | 50 | Ventilatoare electrice răcire |
| 37 | 30 | Sistem antiblocare roți (ABS);
Sistem de control al stabilității vehiculului; Sistem de control al tracțiunii; Sistem de asistență la frânare. |
| 38 | 50 | Dezghețător lunetă spate;
Siguranță „MIR HTR”. |
| 39 | — | — |
| 40 | 30 | Niciun circuit |
| 41 | — | — |
| 42 | — | — |
| 43 | — | — |
| 44 | 120 | “AM2”, “ALT-S”, “E-ACM”, “ETCS”, “HAZ”, “IG2”, “STR LOCK”, “DOME”, “ECU-B NO.1”, “RADIO NO. 1”, “EFI PRINCIPALE”, “PORTA NR 1”, “EFI NR 3”, “EFI NR 2”, “S-HORN”, “A/F HTR”, “MPX-B”, “EFI NR 1”, “CLACSON”, “H-LP(RL)”, “H-LP(LL)”, “H-LP(RH)”, “H-LP(LH)”, “HTR”, “Siguranțe ABS nr 1, “ABS nr 2”, “RR DEF”, “VENTILATOR PRINCIPAL”, “VENTILATOR CDS”, “VENTILATOR RDI” și “ST/AM2” |
| 45 | — | — |
| 46 | — | — |
| 47 | — | — |
| 48 | 30 | Sistem de pornire |
| Releu | ||
| R1 | — | |
| R2 | — | |
| R3 | — | |
| R4 | — | |
| R5 | Ventilator electric răcire | |
| R6 | Demaror (ST) | |
| R7 | Aprindere (IG) | |
| R8 | Ambreiaj compresor aer condiționat (MG CLT) | |
| R9 | Demaror (ST CUT) | |
| R10 | Dezghețător lunetă spate | |

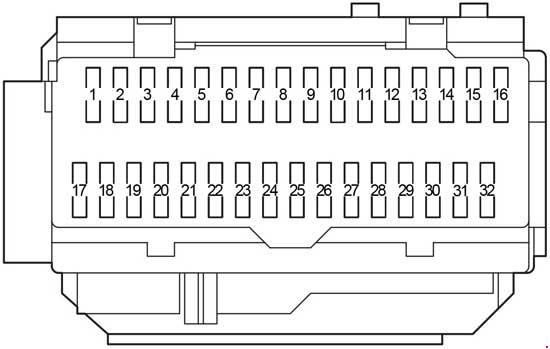

Cutia de siguranțe în compartimentul pasagerilor
| Număr | Amperaj [A] | Descriere |
| 1 | 25 | Fereastră electrică spate dreapta |
| 2 | 25 | Fereastră electrică spate stânga |
| 3 | — | — |
| 4 | 15 | Faruri față proiectoare de ceață |
| 5 | 7,5 | Sistem diagnosticare bord |
| 6 | 7,5 | Fereastră electrică;
Sistem memorie poziție condus. |
| 7 | 10 | Lumini de stop;
Lumină de stop înaltă; Sistem control blocare transmisie; Sistem injecție multipoint / sistem injecție multipoint secvențial; Sistem antiblocare; Sistem control stabilitate vehicul; Sistem control tracțiune; Sistem asistență frânare. |
| 8 | 30 | Sistem memorie poziție condus |
| 9 | — | — |
| 10 | 7,5 | Sistem pornire;
Sistem injecție multipoint/secvențial. |
| 11 | 7,5 | Sistem climatizare |
| 12 | 25 | Ferestre electrice |
| 13 | 25 | Corp principal ECU |
| 14 | 30 | Trapă electrică |
| 15 | 15 | Lumini spate;
Iluminare plăcuță înmatriculare; Lumini de poziție; Faruri față proiectoare de ceață; Sistem automat nivelare faruri. |
| 16 | 7,5 | Lumini de avarie;
Sistem climatizare; Sistem audio; Ceas; Iluminare compartiment torpedou; Iluminare bord; Comutatoare control; Sistem navigație; Cutie automată; Perdea electrică spate. |
| 17 | 10 | Corp principal ECU;
Trapă electrică; Ventilatoare electrice de răcire; Ștergător/Ștergătoare parbriz și spălător parbriz; Display multifuncțional; Ceas; Senzor asistență parcare Toyota; Sistem memorie poziție condus; Mașină anti-orbire în oglinda retrovizoare; Sistem de încărcare; Sistem control stabilitate vehicul; Sistem inteligent de acces și aprindere; Sistem monitorizare vedere spate. |
| 18 | 7,5 | Sistem antiblocare roți (ABS);
Sistem control stabilitate vehicul; Sistem control tracțiune; Sistem asistență frânare; Sistem control blocare transmisie; Cruise control; Cutie automată. |
| 19 | 10 | Sistem climatizare;
Dezghețător lunetă spate. |
| 20 | 10 | Ștergător/Ștergătoare parbriz și spălător parbriz |
| 21 | — | — |
| 22 | 10 | Lumini de urgență;
Lumini de mers înapoi; Sistem de încărcare; Sistem de navigație; Perdea electrică spate. |
| 23 | 25 | Ștergător/Ștergătoare parbriz și spălător parbriz |
| 24 | 7,5 | Sistem automat de nivelare a farurilor |
| 25 | 20 | Modul cablaj remorcă |
| 15 | Sistem injecție multipunct/secuențial;
Sistem aprindere. |
|
| 26 | 10 | Sistem injecție multipunct / secvențial;
Sistem airbag SRS; Sistem inteligent de acces și aprindere; Sistem blocare volan; Lumini de stop; Sistem control electronic clapetă. |
| 27 | 7,5 | Indicatori și contoare;
Display multifuncțional; Ceas. |
| 28 | 7,5 | Ceas;
Corp principal ECU; Sistem control blocare transmisie; Oglinzi retrovizoare exterioare; Sistem inteligent de acces și aprindere; Display multifuncțional. |
| 29 | 20 | Brichetă |
| 30 | 20 | Priză de alimentare |
| 31 | 7,5 | Sistem audio;
Sistem de navigație. |
| 32 | 10 | Dezghețători oglinzi retrovizoare exterioare |

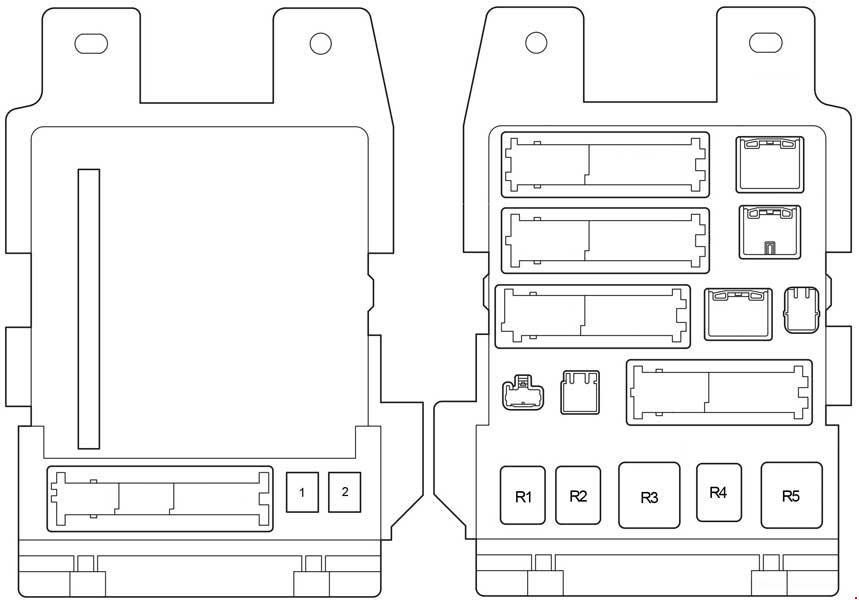

| Număr | Amperaj [A] | Descriere |
| 1 | 30 | Scaune electrice, sistem de memorie a poziției de condus |
| 2 | 30 | Geamuri electrice, sistem de memorie a poziției de condus |
| Releu | ||
| R1 | Proiectoare de ceață | |
| R2 | Lumini spate | |
| R3 | Releu accesoriu | |
| R4 | Alimentare geamuri | |
| R5 | Aprindere (IG1) | |
