Toyota Land Cruiser V8 200 (2012) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Toyota Land Cruiser V8 200 (2012), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și dispunerea fiecărei siguranțe.
Toyota Land Cruiser V8 200 (2012) – schema cutiei de siguranțe
Anul producției: 2012.
Siguranța brichetei (priza de alimentare) în Toyota Land Cruiser V8 200 (2012) este siguranța 1 în cutia de siguranțe de pe bord (tip A).

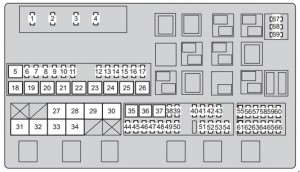

Cutia de siguranțe în compartiment motor
| Nr | Amp [A] | Descriere | |
| 1 | A / F * 1 | 15 | Încălzitor aer climatizare |
| EFI MAIN2 * 2, * 3 | 15 * 2 | VNT DRIVER, EFI, EDU | |
| 25 * 3 | |||
| 2 | HORN | 10 | Claxon |
| 3 | EFI MAIN | 25 | EFI;
Încălzitor A/F; Pompă combustibil. |
| 4 | IG2 MAIN | 30 | INJ, IGN, MET |
| 5 | RR A / C | 50 | Circuit absent |
| 6 | SEAT-A / C LH | 25 | Încălzitoare scaune și ventilatoare |
| 7 | RR S / HTR | 20 | Încălzire scaun spate |
| 8 | DEICER | 20 | Dezgheț ștergător parbriz față |
| 9 | CDS FAN | 25 | Ventilator condensator |
| 10 | TOW TAIL | 30 | Circuit absent |
| 11 | RR P / SEAT | 30 | Circuit absent |
| 12 | ALT-CDS | 10 | ALT-CDS |
| 13 | FR FOG | 7,5 | Proiectoare de ceață față |
| 14 | SECURITY | 5 | SECURITY |
| 15 | SEAT-A / C RH | 25 | Încălzitoare scaune și ventilatoare |
| 16 | STOP | 15 | Faruri de stop;
Lumină de stop înaltă; Sistem antiblocare roți (ABS); VSC; ECU caroserie principală; EFI; Remorcă. |
| 17 | AI PUMP HTR * 1 | 10 | Încălzitor pompă AI |
| PWR HTR * 2, * 3 | 7,5 | Încălzitor electric | |
| 18 | RR AUTO A / C | 50 | Sistem climatizare spate |
| 19 | PTC-1 | 50 | Încălzitor PTC |
| 20 | PTC-2 | 50 | Încălzitor PTC |
| 21 | PTC-3 | 50 | Încălzitor PTC |
| 22 | RH-J / B | 50 | RH-J / B |
| 23 | SUB BATT | 40 | Remorcă |
| 24 | VGRS | 40 | VGRS ECU |
| 25 | H-LP CLN | 30 | Curățare faruri |
| 26 | DEFOG | 30 | Dezgheț lunetă spate |
| 27 | AHC | 60 | AHC pe 4 roți |
| 28 | HTR | 50 | Climatizare față |
| 29 | PBD | 30 | Alimentare ECU uși spate |
| 30 | LH-J / B | 150 | LH-J / B |
| 31 | ALT | 180 | Orice siguranță |
| 32 | A/PUMP NO.1*1 | 50 | AI DRIVER |
| GLOW1 * 2, * 3 | 80 | Sistem preîncălzire motor | |
| 33 | A/PUMP NO.2*1 | 50 | Circuit absent |
| GLOW2 * 2, * 3 | 80 | Sistem de preîncălzire a motorului | |
| 34 | MAIN | 40 | Far;
HEAD LL; HEAD RL; HEAD LH; HEAD RH. |
| 35 | ABS1 | 50 | Sistem antiblocare roți (ABS) |
| 36 | ABS2 | 30 | Sistem antiblocare roți (ABS) |
| 37 | ST | 30 | Sistem de pornire |
| 38 | IMB | 7,5 | Cutie cu cod identificativ;
Sistem inteligent de acces și pornire prin apăsare; GBS. |
| 39 | AM2 | 5 | Unitate principală ECU |
| 40 | DOME2 | 7,5 | Lumini de cortizie;
Modul superior; Iluminare interioară spate. |
| 41 | ECU-B2 | 5 | Sistem memorie poziție șofer |
| 42 | AMP 2 | 30 | Sistem audio |
| 43 | RSE | 7,5 | Circuit absent |
| 44 | TOWING | 30 | Remorcă |
| 45 | DOOR NO.2 | 25 | Unitate principală ECU |
| 46 | STR LOCK | 20 | Sistem blocare volan |
| 47 | TURN-HAZ | 15 | Contor kilometraj;
Semnalizator față; Semnalizator lateral; Semnalizator spate; Remorcă. |
| 48 | EFI MAIN2 * 1 | 20 | Pompă combustibil |
| F / PMP * 2, * 3 | 20 | Circuit absent | |
| 49 | ETCS * 1 | 10 | EFI |
| A / F * 3 | 15 | Încălzitor aer condiționat | |
| 50 | ALT-S | 5 | IC-ALT |
| 51 | AMP 1 | 30 | Sistem audio |
| 52 | RAD NO.1 | 10 | Sistem navigație;
Sistem audio; Sistem asistență parcare. |
| 53 | ECU-B1 | 5 | Sistem închidere dublă;
Sistem inteligent de acces și pornire; Modul de aerisire; Senzor înclinare și G; Sistem volan reglabil în înălțime și telescopic; Contor kilometraj; Radiator; ECU poartă; Senzor direcție; VGRS. |
| 54 | DOME1 | 5 | Sistem acces iluminat, ceas |
| 55 | HEAD LH | 15 | Faruri de drum (stânga) |
| 56 | HEAD LL | 15 | Faruri de întâlnire (stânga);
Sistem nivelare faruri. |
| 57 | INJ | 10 | Injector;
Sistem aprindere. |
| 58 | MET | 5 | Contor kilometraj |
| 59 | IGN | 10 | Circuit deschis;
Sistem airbag SRS; ECU poartă; Sistem inteligent de acces și pornire; ABS; VSC; Sistem blocare volan; GBS. |
| 60 | DRL | 5 | Faruri de zi |
| 61 | HEAD RH | 15 | Faruri de drum (dreapta) |
| 62 | HEAD RL | 15 | Faruri de întâlnire (dreapta) |
| 63 | EFI NO.2 | 7,5 | Sistem injecție aer;
Senzor debit aer. |
| 64 | RR A/C NO.2 | 7,5 | Circuit absent |
| 65 | EFI NO.3*2, 3 | 7,5 | EGR E-VRV B2,
D-THROT SOL B2 |
| 66 | DEF N).2 | 5 | Dezgheț oglindă retrovizoare exterioară. |
| 67 | SPARE | 5 | Siguranță de rezervă |
| 68 | SPARE | 15 | Siguranță de rezervă |
| 69 | SPARE | 30 | Siguranță de rezervă |
* 1: Vehicule cu motor pe benzină
* 2: Vehicule cu motor diesel (pentru Rusia, Ucraina, Kazahstan, Azerbaidjan, Georgia, Armenia, Belarus)
* 3: Vehicule cu motor diesel (cu excepția Rusiei, Ucrainei, Kazahstanului, Azerbaidjanului, Georgiei, Armeniei, Belarusului)
Cutia de siguranțe sub bord (tip A)
| Nr | Amp [A] | Descriere | |
| 1 | CIG | 15 | Brichetă |
| 2 | BK/UP LP | 10 | Faruri de marșarier;
Remorcă. |
| 3 | ACC | 7,5 | Sistem audio;
Sistem de asistență la parcare; Grup de mai multe display-uri; ECU corp principal; ECU oglindă; Sistem inteligent de acces și aprindere; Ceas. |
| 4 | PANEL | 10 | Control tracțiune;
Scrumieră; Brichetă; Frigider; Control croazieră; Bloc central diferențial; Grup display; Încălzire scaun; Sistem climatizare; Iluminare compartiment portbagaj; Lumini de avarie; Sistem audio; Comutator curățare faruri; Buton reglare nivel faruri; Încălzire electrică; Sistem memorie poziție condus; Comutatoare oglindă retrovizoare exterioară; Modul superior; Senzor înclinare airbag cortină; Comutator manetă cutie de viteze; Comutatoare volan; Comutator VSC OFF; Comutator consolă; RELEU PANEL. |
| 5 | ECU-IG NO.2 | 10 | Sistem climatizare;
Încălzitor; Modul superior; ABS; VSC; Senzor direcție; Senzor înclinare direcțională și senzor G; Unitate centrală; Faruri de stop; Trapă; Ceas; Oglindă EC. |
| 6 | WINCH | 5 | Circuit absent |
| 7 | A / C IG | 10 | Radiator;
Ventilator condensator; Compresor radiator; Dezgheț lunetă spate și oglindă retrovizoare exterioară; Sistem climatizare. |
| 8 | TAIL | 15 | Faruri spate;
Iluminare număr de înmatriculare; Proiectoare de ceață față; Proiector de ceață spate; Remorcă; Faruri de poziție față. |
| 9 | WIPER | 30 | Ștergător parbriz față |
| 10 | WISHER | 20 | Duza spălare parbriz |
| 11 | RR WIPER | 15 | Ștergător și duză spălare lunetă spate |
| 12 | 4WD | 20 | Control tracțiune |
| 13 | LH-IG | 5 | Alternator;
Încălzire scaun; Dezgheț ștergător parbriz față; Curele de siguranță față; Lumini de avarie; Comutator manetă cutie de viteze. |
| 14 | ECU-IG NO.1 | 5 | ABS;
VSC; Control înclinare și telescopic; ECU portieră; Sistem blocare manetă cutie de viteze; Sistem asistență parcare; Sistem control croazieră; Securitate anti-coliziune; Remorcă; Curățare faruri; Grup display; Ștergător parbriz față cu senzor ploaie; Sistem memorie poziție șofer; Sistem închidere electrică. |
| 15 | S/ROOF | 25 | Trapă |
| 16 | PRAWE DRZWI PRAWE | 20 | Geamuri electrice |
| 17 | MIR | 15 | ECU oglindă;
Dezghețare oglindă retrovizoare exterioară. |
| 18 | RR DOOR RH | 20 | Geamuri electrice |
| 19 | RR DOOR LH | 20 | Geamuri electrice |
| 20 | FR DOOR RH | 20 | Geamuri electrice |
| 21 | RR FOG | 7,5 | Proiector de ceață spate |
| 22 | A / C | 7,5 | Sistem climatizare |
| 23 | AM1 | 5 | Circuit absent |
| 24 | TI & TE | 15 | Control înclinabil și telescopic |
| 25 | FR P/SEAT RH | 30 | Scaun electric |
| 26 | PWR OUTLET | 15 | Priză de alimentare |
| 27 | OBD | 7,5 | Diagnosticare bord |
| 28 | PSB | 30 | Securitate împotriva coliziunilor |
| 29 | DOOR NO.1 | 25 | Unitate principală ECU |
| 30 | FR P/SEAT LH | 30 | Scaun electric |
| 31 | INVERTER | 15 | Invertor |

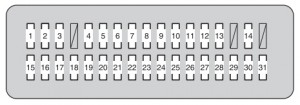

Cutia de siguranțe sub bord (tip B)
| Nr | Amp [A] | Descriere | |
| 1 | RSF LH | 30 | Circuit absent |
| 2 | B/DR CLSR RH | 30 | Ușa spate cea mai apropiată |
| 3 | B/DR CLSR LH | 30 | Ușa spate cea mai apropiată |
| 4 | RSF RH | 30 | Circuit absent |
| 5 | DOOR DL | 15 | Sistem de încuietoare dublă |
| 6 | AHC-B | 20 | AHC pe 4 roți |
| 7 | TEL | 5 | Multimedia |
| 8 | TOW BK / UP | 7,5 | Circuit absent |
| 9 | AHC-B NO.2 | 10 | AHC pe 4 roți |
| 10 | ECU-IG NO.4 | 5 | VGRS, AHC pe 4 roți |
| 11 | SEAT-A/C FAN | 10 | Ventilatoare |
| 12 | SEAT-HTR | 20 | Încălzitor scaun |
| 13 | AFS | 5 | Circuit absent |
| 14 | ECU-IG NO.3 | 5 | Nivelare automată a farului LP |
| 15 | STRG HTR | 10 | Volan încălzit |
| 16 | TV | 10 | Grup de afișaje multiple |
