Toyota Celica (1993-2005) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Toyota Celica (1993–2005), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și dispunerea fiecărei siguranțe.
Toyota Celica (1993-1999) – schema cutiei de siguranțe
Anul producției: 1993, 1994, 1995, 1996, 1997, 1998, 1999.
Siguranță brichetă (priză de alimentare) în Toyota Celica (1993-1999) este siguranța 1 și 25 în cutia de siguranțe
Compartiment motor (stânga) -USA

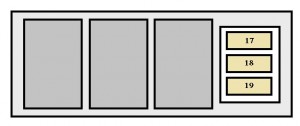

Compartiment motor (față)

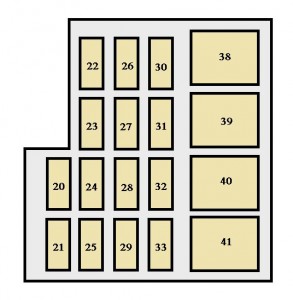

Panou instrumente

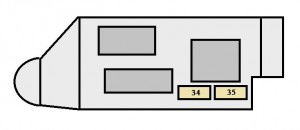

Panou lateral de protecție partea pasagerului
Siguranțe (tip A)
| Siguranță | Amp [A] | Descriere | |
| 1 | AM2 | 30 | Sistem aprindere |
| 2 | HAZARD | 10 | Faruri de urgență |
| 3 | HORN | 7,5 | Claxon |
| 4 | Radio NO.1 | 20 | Sistem audio auto |
| 5 | ECU-B | 15 | Sistem antiblocare roți (ABS);
Control de croazieră. |
| 6 | DOME | 10 | Iluminare interioară;
Iluminare personală; Iluminare portbagaj; Iluminare suplimentară uși; Ceas. |
| 7 | HEAD (LH) | 15 | Far stânga |
| 8 | HEAD (RH) | 15 | Far dreapta |
| 9 | SPARE | – | Siguranță de rezervă |
| 10 | SPARE | – | Siguranță de rezervă |
| 11 | SPARE | – | Siguranță de rezervă |
| 12 | ALT-S | 7,5 | Sistem încărcare |
| 13 | SRS WRN | 7,5 | Indicator avertizare sistem airbag SRS |
| 14 | EFI | 15 | Sistem injecție multipunct;
Sistem injecție multipunct secvențial. |
| 15 | HEAD (LH) LO | 15 | Far stânga (faruri de întâlnire) |
| 16 | HEAD (RH) LO | 15 | Far dreapta (faruri de întâlnire) |
| 17 | HEAD-HI (RH) | 15 | Far dreapta (faruri de drum) |
| 18 | HEAD-HI (LH) | 15 | Far stânga (far de drum) |
| 19 | DRL | 7,5 | Sistem de lumini de zi |
| 20 | ECU-IG | 15 | Transmisie automată controlată electronic;
Sistem antiblocare roți (ABS). |
| 21 | SEAT-HTR | 20 | Circuit absent |
| 22 | PANEL | 7,5 | Iluminare panou instrumente |
| 23 | STOP | 15 | Lumini de stop;
Lumină de stop înaltă; Sistem de injecție multipunct; Sistem de injecție multipunct secvențial; Comutator cruise control; Transmisie automată controlată electronic; Sistem antiblocare roți (ABS). |
| 24 | FOG | 20 | Proiectoare de ceață față |
| 25 | CIG & RAD | 15 | Brichetă;
Afișaj digital ceas; Sistem audio auto. |
| 26 | IGN | 7,5 | Sistem de încărcare;
Indicator avertizare descărcare; Sistem de injecție multipunct; Sistem de injecție multipunct secvențial; Sistem airbag SRS. |
| 27 | WIPER | 20 | Ștergător/Ștergătoare parbriz și spălător parbriz;
Ștergător și spălător lunetă. |
| 28 | MIR-HTR | 10 | Sistem de injecție multipunct;
Sistem de injecție multipunct secvențial. |
| 29 | TURN | 10 | Semnalizator/Semnalizatoare;
Lumini de avarie. |
| 30 | TAIL | 15 | Lumini spate;
Lumini de poziție; Lumini de contur față; Lumini de contur spate; Lumini număr înmatriculare. |
| 31 | HTR | 10 | Climatizare;
Dezghețare lunetă. |
| 32 | GAUGE | 10 | Contor turație și indicatori;
Sistem închidere electrică. |
| 33 | ST | 7,5 | Sistem aprindere;
Sistem de injecție multipunct; Sistem de injecție multipunct secvențial. |
| 34 | A / C | 10 | Sistem climatizare |
| 35 | OBD II | 7,5 | Sistem diagnoză bord |
Siguranțe (tip B)
| Siguranță | Amp [A] | Descriere | |
| 36 | RDI | 30 | Ventilator electric răcire |
| 37 | CDS | 30 | Ventilator electric răcire |
| 38 | AM1 | 40 | Sistem aprindere electronic;
Distribuitor aprindere. |
| 39 | DOOR | 30 | Sistem încuietori uși acționat electric;
Sistem control trapă cu direcție variabilă |
| 40 | DEF | 30 | Dezaburire lunetă |
| 41 | POWER | 30 | Geamuri electrice;
Trapă electrică. |
Siguranțe (tip C)
| Siguranță | Amp [A] | Descriere | |
| 42 | HTR | 40 | Sistem climatizare |
| 43 | ALT | 100 | Siguranțe “ALT-S”, “TAIL”,
“DOOR”, “DEF” și “POWER” |
| 44 | MAIN | 60 | Sistem aprindere;
Faruri; Siguranțe “AM2”, “HAZARD”, “HORN”, “DOME” și “RADIO” |
| 45 | ABS | 50 | Sistem antiblocare roți (ABS) |
Toyota Celica (2000) – schema cutiei de siguranțe
Anul producției: 2000.
Siguranță brichetă (priză de alimentare) în Toyota Celica (2000) este siguranța 23 și 43 în cutia de siguranțe.

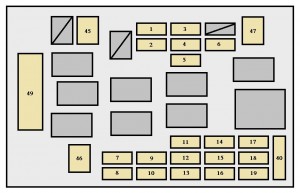

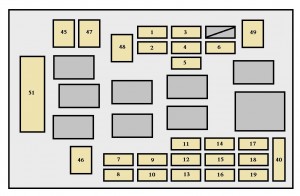

Compartiment motor

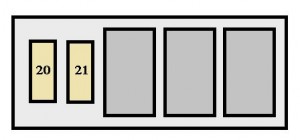

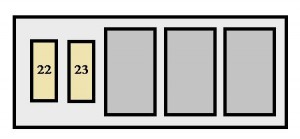

Compartiment motor

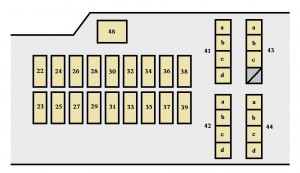

Panou instrumente
Siguranțe (tip A)
| Siguranță | Amp [A] | Descriere | |
| 1 | HEAD LH LWR | 10 | Far stânga (lumină faruri de întâlnire) |
| 2 | ABS NO.2 | 25 | Sistem antiblocare roți (ABS) |
| 3 | HEAD RH UPR | 20 | Far dreapta (lumină faruri de drum) |
| 4 | DRL NO.3 | 7,5 | Sistem lumini de zi |
| 5 | HEAD RH LWR | 10 | Far dreapta (lumină faruri de întâlnire) |
| 6 | HEAD LH UPR | 10 | Far stânga (lumină faruri de drum) |
| 7 | IG2 | 15 | Sistem aprindere;
Sistem injecție multipunct; Sistem injecție multipunct secvențial. |
| 8 | HAZ | 10 | Lumini de urgență;
Semnalizator; Sistem antifurt. |
| 9 | ST | 7,5 | Sistem aprindere;
Sistem injecție multipunct; Sistem injecție multipunct secvențial. |
| 10 | AM2 | 7,5 | Sistem aprindere |
| 11 | SPARE | 10 | Siguranță de rezervă |
| 12 | EFI NO.2 | 7,5 | Sistem injecție multipunct;
Sistem injecție multipunct secvențial; Sistem control emisii. |
| 13 | EFI | 15 | Sistem injecție multipunct;
Sistem injecție multipunct secvențial; Siguranțe „EFI n. 1” și „EFI n. 2”. |
| 14 | SPARE | 15 | Siguranță de rezervă |
| 15 | EFI NO.1 | 7,5 | Sistem injecție multipunct;
Sistem injecție multipunct secvențial. |
| 16 | DCC | 25 | Siguranțe „RADIO”, „DOME”, „MPX-B” și „ECU-B” |
| 17 | SPARE | 30 | Siguranță de rezervă |
| 18 | HORN | 10 | Claxon |
| 19 | ALT − S | 7,5 | Sistem încărcare |
| 20 | HEAD RH UPR | 10 | Far dreapta (faruri de drum);
Sistem lumini de zi. |
| 21 | HEAD LH UPR | 10 | Far stânga (faruri de drum) |
| 22 | S/ROOF | 15 | Trapă electrică |
| 23 | CIG | 15 | Brichetă |
| 24 | FL P / W | 20 | Geamuri electrice |
| 25 | AM1 | 25 | Sistem aprindere;
“CIG”, “ECU ACC”, “SRS-IG”, “WASHER”, “WIPER”, “BK / UP LP”, “TENS RDC”, “DEF RLY”, “BODY ECU-IG”, Siguranțe “TURN”, “HTR”, “WARNING”, “FAN RLY”, “ABS-IG” și “ECU-IG” |
| 26 | STOP | 10 | Lumini de stop;
Sistem antiblocare roți; Lumină de stop înaltă; Sistem injecție multipunct; Sistem injecție multipunct secvențial; Cutie automată controlată electronic; Regulator de viteză. |
| 27 | DOOR | 20 | Sistem închidere electrică |
| 28 | SRS − IG | 7,5 | Sistem airbag SRS |
| 29 | FR FOG | 15 | Proiectoare de ceață față |
| 30 | WASHER | 15 | Ștergător și spălător parbriz;
Ștergător și spălător lunetă. |
| 31 | OBD | 7,5 | Sistem diagnosticare bord |
| 32 | RADIO | 15 | Sistem audio auto |
| 33 | WIPER | 25 | Ștergător și spălător parbriz |
| 34 | TURN | 7,5 | Aprindere lumini semnalizatoare |
| 35 | MIR HTR | 10 | Circuit gol |
| 36 | HTR | 10 | Sistem climatizare |
| 37 | RR WIPER | 15 | Ștergător și spălător lunetă |
| 38 | TAIL | 10 | Lumini spate;
Iluminare panou instrumente; Iluminare plăcuță înmatriculare; Lumini poziție față. |
| 39 | FR P / W | 20 | Geamuri electrice |
Siguranțe (tip B)
| Siguranță | Amp [A] | Descriere | |
| 40 | SPARE | 7,5 | Siguranță de rezervă |
| 41 | a. MPX−B | 7,5 | Sistem de control de la distanță fără fir |
| b. RR FOG | 7,5 | Circuit absent | |
| c. DOME | 7,5 | Ceas;
Iluminare interioară. |
|
| d. ECU−B | 7,5 | Sistem de climatizare;
Indicatoare și contoare. |
|
| 42 | a. WARNING | 5 | Sistem de încărcare;
Indicatoare și contoare. |
| b. ECU-IG | 5 | Sistem de cruise control | |
| c. ABS−IG | 5 | Sistem antiblocare roți | |
| d. FAN RLY | 5 | Ventilatoare răcire electrice | |
| 43 | a. PANEL1 | 7,5 | Indicatoare și contoare;
Sistem de climatizare; Cutie automată controlată electronic; Sistem de control al nivelului farurilor față; Proiectoare de ceață față; Lumini de urgență; Semnalizatoare. |
| b. PANEL2 | 7,5 | Sistem audio pentru auto;
Brichetă; Iluminare compartiment motor. |
|
| c. ECU−ACC | 7,5 | Ceas;
Sistem audio pentru auto; Control oglindă retrovizoare. |
|
| 44 | a. BK/UP LP | 5 | Lumini de rezervă |
| b. DEF RLY | 5 | Geamuri electrice;
Dezghețător lunetă. |
|
| c. BODY ECU−IG | 5 | Sistem antifurt | |
| d. TENS RDC | 5 | Cutie automată controlată electronic;
Sistem de control al blocării cutiei; Trapă electrică. |
|
Siguranțe (tip C)
| Siguranță | Amp [A] | Descriere | |
| 45 | ABS NO.1 | 50 | Sistem antiblocare roți (ABS) |
| 46 | MAIN | 40 | Sistem de pornire;
Sistem lumini de zi |
| 47 | HTR | 50 | Sistem climatizare |
| 48 | DEF | 30 | Dezaburire lunetă |
Siguranțe (tip D)
| Siguranță | Amp [A] | Descriere | |
| 49 | ALT | 120 | Sistem răcire;
Ventilatoare răcire electrice; Sistem aprindere; Dezaburire lunetă; Lumini spate; “ABS n. 1”, “ABS n. 2”, “HTR”, “FR P / W”, “FL P / W”, “DOOR”, “OBD”, “STOP”, “S / ROOF”, “MIR HTR”, “FR FOG” și “AM1”. |
Toyota Celica (2001) – schema cutiei de siguranțe
Anul producției: 2001.
Siguranță brichetă (priză de alimentare) în Toyota Celica (2000) este siguranța 23 și 43 în blocul siguranțe.

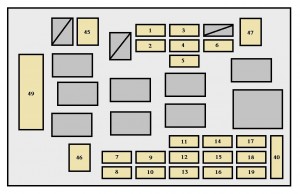

Compartiment motor
Compartiment motor
Panou instrumente
Siguranțe (tip A)
| Siguranță | Amp [A] | Descriere | |
| 1 | HEAD LH LWR | 10 | Far stânga (lumină de întâlnire) |
| 2 | ABS NO.2 | 25 | Sistem antiblocare roți (ABS) |
| 3 | HEAD RH UPR | 20 | Far dreapta (lumină de drum) |
| 4 | DRL NO.3 | 7,5 | Sistem lumini de zi |
| 5 | HEAD RH LWR | 10 | Far dreapta (lumină de întâlnire) |
| 6 | HEAD LH UPR | 10 | Far stânga (lumină de drum) |
| 7 | IG2 | 15 | Sistem aprindere;
Sistem injecție multipunct; Sistem injecție multipunct secvențial. |
| 8 | HAZ | 10 | Lumini de avarie;
Semnalizator; Sistem antifurt. |
| 9 | ST | 7,5 | Sistem aprindere;
Sistem injecție multipunct; Sistem injecție multipunct secvențial. |
| 10 | AM2 | 7,5 | Sistem aprindere |
| 11 | SPARE | 10 | Siguranță de rezervă |
| 12 | EFI NO.2 | 7,5 | Sistem injecție multipunct;
Sistem injecție multipunct secvențial; Sistem control emisii. |
| 13 | EFI | 15 | Sistem injecție multipunct;
Sistem injecție multipunct secvențial; Siguranțe „EFI n. 1” și „EFI n. 2”. |
| 14 | SPARE | 15 | Siguranță de rezervă |
| 15 | EFI NO.1 | 7,5 | Sistem injecție multipunct;
Sistem injecție multipunct secvențial. |
| 16 | DCC | 25 | Siguranțe „RADIO”, „DOME”, „MPX-B” și „ECU-B” |
| 17 | SPARE | 30 | Siguranță de rezervă |
| 18 | HORN | 10 | Claxon |
| 19 | ALT − S | 7,5 | Sistem încărcare |
| 20 | HEAD RH UPR | 10 | Far dreapta (faruri de drum);
Sistem lumini de zi. |
| 21 | HEAD LH UPR | 10 | Far stânga (faruri de drum) |
| 22 | S/ROOF | 15 | Trapă electrică |
| 23 | CIG | 15 | Brichetă |
| 24 | FL P / W | 20 | Geamuri electrice |
| 25 | AM1 | 25 | Sistem de pornire;
“CIG”, “ECU ACC”, “SRS-IG”, “WASHER”, “WIPER”, “BK / UP LP”, “TENS RDC”, “DEF RLY”, “BODY ECU-IG”, Siguranțe “TURN”, “HTR”, “WARNING”, “FAN RLY”, “ABS-IG” și “ECU-IG”. |
| 26 | STOP | 10 | Lumini de stop;
Sistem antiblocare; Lumină de stop înaltă; Sistem de injecție multipunct; Sistem de injecție multipunct secvențial; Cutie automată electronică; Regulator de viteză. |
| 27 | DOOR | 20 | Sistem de închidere electrică |
| 28 | SRS − IG | 7,5 | Sistem airbag SRS |
| 29 | FR FOG | 15 | Proiectoare de ceață față |
| 30 | WASHER | 15 | Ștergătoare și spălătoare parbriz;
Ștergător și spălător lunetă. |
| 31 | OBD | 7,5 | Sistem de diagnosticare la bord |
| 32 | RADIO | 15 | Sistem audio auto |
| 33 | WIPER | 25 | Ștergătoare și spălătoare parbriz |
| 34 | TURN | 7,5 | Activează luminile semnalizatoare |
| 35 | MIR HTR | 10 | Circuit gol |
| 36 | HTR | 10 | Sistem de climatizare |
| 37 | RR WIPER | 15 | Ștergător și spălător lunetă |
| 38 | TAIL | 10 | Lumini spate;
Lumini bord; Lumini număr înmatriculare; Lumini laterale față. |
| 39 | FR P / W | 20 | Geamuri electrice |
Siguranțe (tip B)
| Siguranță | Amp [A] | Descriere | |
| 40 | SPARE | 7,5 | Siguranță de rezervă |
| 41 | a. MPX−B | 7,5 | Sistem de control de la distanță fără fir |
| b. RR FOG | 7,5 | Circuit absent | |
| c. DOME | 7,5 | Ceas;
Iluminare interioară. |
|
| d. ECU−B | 7,5 | Sistem de climatizare;
Indicatoare și contoare. |
|
| 42 | a. WARNING | 5 | Sistem de încărcare;
Indicatoare și contoare |
| b. ECU-IG | 5 | Sistem cruise control | |
| c. ABS−IG | 5 | Sistem antiblocare roți | |
| d. FAN RLY | 5 | Ventilatoare răcire electrice | |
| 43 | a. PANEL 1 | 7,5 | Indicatoare și contoare;
Sistem de climatizare; Cutie automată electronică; Sistem de control nivel faruri față; Proiectoare de ceață față; Lumini de avarie; Semnalizatoare. |
| b. PANEL2 | 7,5 | Sistem audio pentru auto;
Brichetă; Iluminare compartiment portbagaj. |
|
| c. ECU−ACC | 7,5 | Ceas;
Sistem audio pentru auto; Control oglindă retrovizoare. |
|
| 44 | a. BK/UP LP | 5 | Lumini de rezervă |
| b. DEF RLY | 5 | Geamuri electrice;
Dezaburire lunetă. |
|
| c. BODY ECU−IG | 5 | Sistem antifurt | |
| d. TENS RDC | 5 | Cutie automată electronică;
Sistem de control blocare cutie; Trapă electrică. |
|
Siguranțe (tip C)
| Siguranță | Amp [A] | Descriere | |
| 45 | ABS NO.1 | 40 | Sistem antiblocare roți (ABS) |
| 46 | MAIN | 40 | Sistem de demarare;
Sistem lumini de zi. |
| 47 | HTR | 50 | Sistem climatizare |
| 48 | DEF | 30 | Dezaburire lunetă |
Siguranțe (tip D)
| Siguranță | Amp [A] | Descriere | |
| 49 | ALT | 120 | Sistem răcire;
Ventilatoare răcire electrice; Sistem aprindere; Dezaburire lunetă; Lumini spate; „Sistem antiblocare roți (ABS) nr. 1”, „Sistem antiblocare roți (ABS) nr. 2”, „HTR”, „FR P / W”, „FL P / W”, „DOOR”, „OBD”, „STOP”, „S / ROOF”, „MIR HTR”, „FR FOG” și „AM1” |
Toyota Celica (2002) – schema cutiei de siguranțe
Anul producției: 2002.
Siguranță brichetă (priză de alimentare) în Toyota Celica (2002) este siguranța 23 și 43 în cutia de siguranțe
Compartiment motor
Compartiment motor

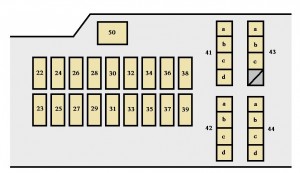

Panou instrumente
Siguranțe (tip A)
| Siguranță | Amp [A] | Descriere | |
| 1 | HEAD LH LWR | 10 | Far stânga (lumină de întâlnire) |
| 2 | ABS NO.2 | 25 | Sistem antiblocare roți (ABS) |
| 3 | HEAD RH UPR | 20 | Far dreapta (lumină de drum) |
| 4 | DRL NO.3 | 7,5 | Sistem de lumini de zi |
| 5 | HEAD RH LWR | 10 | Far dreapta (lumină de întâlnire) |
| 6 | HEAD LH UPR | 10 | Far stânga (lumină de drum) |
| 7 | IG2 | 15 | Sistem de aprindere, sistem de injecție combustibil multipunct;
Sistem de injecție combustibil secvențial multipunct. |
| 8 | HAZ | 10 | Lumini de avarie;
Semnalizatoare; Sistem antifurt. |
| 9 | ST | 7,5 | Sistem de aprindere;
Sistem de injecție combustibil multipunct; Sistem de injecție combustibil secvențial multipunct. |
| 10 | AM2 | 7,5 | Sistem de aprindere |
| 11 | SPARE | 10 | Siguranță de rezervă |
| 12 | EFI NO.2 | 7,5 | Sistem de injecție combustibil multipunct;
Sistem de injecție combustibil secvențial multipunct; Sistem de control al emisiilor. |
| 13 | EFI | 15 | Sistem de injecție combustibil multipunct;
Sistem de injecție combustibil secvențial multipunct; Siguranțe „EFI nr. 1” și „EFI nr. 2”. |
| 14 | SPARE | 15 | Siguranță de rezervă |
| 15 | EFI NO.1 | 7,5 | Sistem de injecție combustibil multipunct;
Sistem de injecție combustibil secvențial multipunct. |
| 16 | DCC | 25 | Siguranțele „RADIO”, „DOME”, „MPX-B” și „ECU-B” |
| 17 | SPARE | 30 | Siguranță de rezervă |
| 18 | HORN | 10 | Claxon |
| 19 | ALT − S | 7,5 | Sistem de încărcare |
| 20 | HEAD RH UPR | 10 | Far dreapta (faruri de drum);
Sistem de lumini de zi. |
| 21 | HEAD LH UPR | 10 | Far stânga (faruri de drum) |
| 22 | S/ROOF | 15 | Trapă electrică |
| 23 | CIG | 15 | Brichetă |
| 24 | FL P / W | 20 | Geamuri electrice |
| 25 | AM1 | 25 | Sistem de aprindere,
“CIG”, “ECU ACC”, “SRS-IG”, “WASHER”, “WIPER”, “BK / UP LP”, “TENS RDC”, “DEF RLY”, “BODY ECU-IG”; Siguranțe “TURN”, “HTR”, “WARNING”, “FAN RLY”, “ABS-IG” și “ECU-IG”. |
| 26 | STOP | 10 | Lumini de stop;
Sistem antiblocare roți (ABS); Lumină de stop înaltă; Sistem de injecție combustibil multipunct; Sistem de injecție combustibil secvențial multipunct; Cutie automată controlată electronic; Regulator de viteză. |
| 27 | DOOR | 20 | Sistem de închidere electrică |
| 28 | SRS − IG | 7,5 | Sistem airbag SRS |
| 29 | FR FOG | 15 | Proiectoare de ceață față |
| 30 | WASHER | 15 | Ștergător și spălător parbriz față;
Ștergător și spălător parbriz spate. |
| 31 | OBD | 7,5 | Sistem de diagnosticare la bord |
| 32 | RADIO | 15 | Sistem audio auto |
| 33 | WIPER | 25 | Ștergător și spălător parbriz față |
| 34 | TURN | 7,5 | Activează luminile de semnalizare |
| 35 | MIR HTR | 10 | Circuit gol |
| 36 | HTR | 10 | Sistem de climatizare |
| 37 | RR WIPER | 15 | Ștergător și spălător parbriz spate |
| 38 | TAIL | 10 | Lumini spate;
Lumini bord; Lumini număr înmatriculare; Lumini laterale față. |
| 39 | FR P / W | 20 | Geamuri electrice |
Siguranțe (tip B)
| Siguranță | Amp [A] | Descriere | |
| 40 | SPARE | 7,5 | Siguranță de rezervă |
| 41 | a. MPX−B | 7,5 | Sistem de control de la distanță fără fir |
| b. RR FOG | 7,5 | Circuit gol | |
| c. DOME | 7,5 | Ceas;
Iluminare interioară. |
|
| d. ECU−B | 7,5 | Sistem de climatizare;
indicatoare și contoare. |
|
| 42 | a. WARNING | 5 | Sistem de încărcare;
Indicatoare și contoare |
| b. ECU-IG | 5 | Sistem cruise control | |
| c. ABS−IG | 5 | Sistem antiblocare roți (ABS) | |
| d. FAN RLY | 5 | Ventilatoare răcire electrice | |
| 43 | a. PANEL 1 | 7,5 | Indicatoare și contoare;
Sistem de climatizare; Cutie automată controlată electronic; Sistem de control al nivelului luminilor față; Proiectoare de ceață față; Lumini de urgență; Semnalizatoare. |
| b. PANEL2 | 7,5 | Sistem audio pentru auto;
Brichetă; Iluminare compartiment motor portbagaj. |
|
| c. ECU−ACC | 7,5 | Ceas;
Sistem audio pentru auto; Control oglindă retrovizoare. |
|
| 44 | a. BK/UP LP | 5 | Lumini de rezervă |
| b. DEF RLY | 5 | Geamuri electrice;
Dezghețător lunetă spate. |
|
| c. BODY ECU−IG | 5 | Sistem antifurt | |
| d. TENS RDC | 5 | Cutie automată controlată electronic;
Sistem de control al încuietorii cutiei de viteze; Trapă electrică. |
|
Siguranțe (tip C)
| Siguranță | Amp [A] | Descriere | |
| 45 | CDS | 50 | Ventilator răcire electric |
| 46 | MAIN | 40 | Sistem aprindere;
Sistem lumini de zi. |
| 47 | ABS NO.1 | 50 | Sistem antiblocare roți (ABS) |
| 48 | RDI | 30 | Ventilator răcire electric |
| 49 | HTR | 50 | Sistem climatizare |
| 50 | DEF | 30 | Dezghețător parbriz spate |
Siguranțe (tip D)
| Siguranță | Amp [A] | Descriere | |
| 51 | ALT | 120 | Sistem răcire;
Ventilatoare răcire electrice; Sistem aprindere; Dezghețare parbriz spate; Lumini spate; “Sistem antiblocare roți (ABS) nr. 1”, “Sistem antiblocare roți (ABS) nr. 2”, “HTR”, “FR P / W”, “FL P / W”, “DOOR”, “OBD”, “STOP”, “S / ROOF”, “MIR HTR”, “FR FOG” și “AM1” |
Toyota Celica (2004-2005) – schema cutiei de siguranțe
Anul producției: 2004, 2005.
Siguranță brichetă (priză alimentare) în Toyota Celica (2004-2005) este siguranța 23 și 43 în cutia de siguranțe

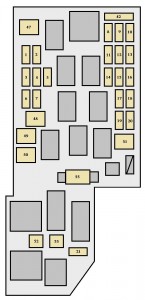

Compartiment motor
Compartiment motor
Panou instrumente
Siguranțe (tip A)
| Siguranță | Amp [A] | Descriere | |
| 1 | ANTENNA AUTO | 15 | Antena electrică |
| 2 | FARO SINISTRO UPR | 10 | Far stânga (faruri de drum) |
| 3 | FARO DESTRO UPR | 20 | Far dreapta (faruri de drum) |
| 4 | FARO LVL DRL NO.1 | 7,5 | Sistem de lumini de zi;
Sistem de control al nivelului farurilor față. |
| 5 | FARO DESTRO LWR | 15 | Far dreapta (faruri de întâlnire) |
| 6 | FARO SINISTRO UPR | 15 | Far stânga (faruri de drum) |
| 7 | ABS NO.2 | 25 | Sistem antiblocare roți (ABS) |
| 8 | SPARE | 10 | Siguranță de rezervă |
| 9 | CLACSON | 10 | Claxon |
| 10 | ALT − S | 7,5 | Sistem de încărcare |
| 11 | SPARE | 10 | Siguranță de rezervă |
| 12 | EFI NO.1 | 10 | Sistem de injecție multipunct;
Sistem de injecție multipunct secvențial. |
| 13 | DCC | 25 | Siguranțe „RADIO”, „DOME”, „MPX-B” și „ECU-B” |
| 14 | SPARE | 10 | Siguranță de rezervă |
| 15 | EFI NO.2 | 10 | Sistem de injecție multipunct;
Sistem de injecție multipunct secvențial; Sistem de control al emisiilor. |
| 16 | EFI | 20 | Sistem de injecție multipunct;
Sistem de injecție multipunct secvențial; Siguranțele „EFI nr 1” și „EFI nr 2”. |
| 17 | ST | 7,5 | Sistem de pornire;
Sistem de injecție multipunct; Sistem de injecție multipunct secvențial. |
| 18 | AM2 | 7,5 | Sistem de pornire |
| 19 | IG2 | 15 | Sistem de pornire;
Sistem de injecție multipunct; Sistem de injecție multipunct secvențial. |
| 20 | HAZ | 10 | Lumini de avarie |
| 21 | ETCS | 10 | Sistem electronic de control al clapetei |
| 22 | FARO DESTRO UPR | 10 | Far dreapta (faruri de drum);
Sistem de lumini de zi. |
| 23 | FARO SINISTRO UPR | 10 | Far stânga (faruri de drum) |
| 24 | S/ROOF | 15 | Trapă electrică |
| 25 | FL P / W | 20 | Geamuri electrice |
| 26 | STOP | 10 | Lumini de stop;
Sistem antiblocare; Lumină de stop înaltă; Sistem de injecție multipunct; Sistem de injecție multipunct secvențial; Cutie automată controlată electronic; Regulator de viteză. |
| 27 | SRS − IG | 7,5 | Sistem airbag SRS |
| 28 | WASHER | 15 | Ștergătoare și spălătoare parbriz;
Ștergător și spălător lunetă. |
| 29 | RADIO | 15 | Sistem audio pentru mașină |
| 30 | TURN | 7,5 | Activează semnalizatoarele |
| 31 | HTR | 10 | Sistem de climatizare |
| 32 | TAIL | 10 | Lumini spate;
Lumini bord; Lumini număr de înmatriculare; Lumini laterale față. |
| 33 | CIG | 15 | Brichetă |
| 34 | AM1 | 25 | Sistem de pornire;
“CIG”, “ECU ACC”, “SRS-IG”, “WASHER”, “WIPER”, “BK / UP LP”, “TENS RDC”, “DEF RLY”, “BODY ECU-IG”, Siguranțe “TURN”, “HTR”, “WARNING”, “FAN RLY”, “ABS-IG” și “ECU-IG”. |
| 35 | DOOR | 20 | Sistem de închidere electrică |
| 36 | FR FOG | 15 | Proiectoare de ceață față |
| 37 | OBD | 7,5 | Sistem de diagnosticare la bord |
| 38 | WIPER | 25 | Ștergătoare |
| 39 | MIR HTR | 10 | Circuit gol |
| 40 | RR WIPER | 15 | Ștergător lunetă |
| 41 | FR P / W | 20 | Geamuri electrice |
Siguranțe (tip B)
| Siguranță | Amp [A] | Descriere | |
| 42 | SPARE | 7,5 | Siguranță de rezervă |
| 43 | a. MPX−B | 7,5 | Sistem de control de la distanță fără fir |
| b. RR FOG | 7,5 | Circuit absent | |
| c. DOME | 7,5 | Ceas;
Iluminare interioară. |
|
| d. ECU−B | 7,5 | Sistem de climatizare;
Indicatoare și contoare. |
|
| 44 | a. WARNING | 5 | Sistem de încărcare;
Indicatoare și contoare. |
| b. ECU-IG | 5 | Sistem de cruise control | |
| c. ABS−IG | 5 | Sistem antiblocare roți (ABS) | |
| d. FAN RLY | 5 | Ventilatoare electrice de răcire | |
| 45 | a. PANEL1 | 7,5 | Indicatoare și contoare;
Sistem de climatizare; Cutie automată controlată electronic; Sistem de control al nivelului farurilor față; Proiectoare de ceață față; Lumini de urgență; Semnalizatoare. |
| b. PANEL2 | 7,5 | Sistem audio auto;
Brichetă; Iluminare compartiment portbagaj. |
|
| c. ECU−ACC | 7,5 | Ceas;
Sistem audio auto; Control oglindă retrovizoare. |
|
| 46 | a. BK/UP LP | 5 | Lumini de rezervă |
| b. DEF RLY | 5 | Geamuri electrice;
Dezghețător lunetă. |
|
| c. BODY ECU−IG | 5 | Sistem antifurt | |
| d. TENS RDC | 5 | Cutie automată controlată electronic;
Sistem de control al blocării cutiei; Trapă electrică. |
|
Siguranțe (tip C)
| Siguranță | Amp [A] | Descriere | |
| 47 | HTR | 50 | Sistem climatizare |
| 48 | RDI | 30 | Ventilator electric răcire |
| 49 | ABS NO.1 | 50 | Sistem antiblocare |
| 50 | CDS | 30 | Ventilator electric răcire |
| 51 | MAIN | 40 | Sistem de pornire;
Sistem de lumini de zi; Siguranță “ST”. |
| 52 | DEF | 30 | Dezghețător lunetă |
Siguranțe (tip D)
| Siguranță | Amp [A] | Descriere | |
| 43 | ALT | 120 | Sistem răcire;
Ventilatoare electrice răcire; Sistem aprindere; Dezghețare lunetă; Lumini spate; „Sistem antiblocare roți (ABS) nr 1”, „Sistem antiblocare roți (ABS) nr 2”, „HTR”, „FR P / W”, „FL P / W”, „DOOR”, „OBD”, „STOP”, „S / ROOF”, „MIR HTR”, „FR FOG”, „AM1”. |
