Toyota Yaris XP130 și XP150 (2011-2018) – cutia de siguranțe

Andrei Popescu

În acest articol vei găsi diagramele cutiei de siguranțe a Toyota Yaris XP130 și XP150 (2011–2018), informații despre poziția panourilor de siguranțe în interiorul mașinii și atribuirea fiecărei siguranțe (dispunerea siguranțelor).

Toyota Yaris XP130 și XP150 – schema cutiei de siguranțe

Anul producției: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Siguranța brichetă (priză de alimentare) în Toyota Yaris XP130 și XP150 este siguranța 23 (15A) în cutia de siguranțe din habitaclu.

Compartiment motor

Poziție

LHD (volan pe partea șoferului)



RHD (volan pe partea pasagerului)



Descriere

  1. Releu bujie aprindere
  2. Cutia de siguranțe și relee
  3. Unitate control frâne
  4. Cutia de siguranțe nr. 2
  5. Cutia de siguranțe de alimentare
  6. Unitate control motor

Cutia de siguranțe și relee



Descriere

1 7,5A – Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
2 20A EFI MAIN – Benzină:

Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
30A ECD MAIN – Diesel:

Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
3 7,5A EFI NO.3 – Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
4 10A – Claxon;

Semnal acustic
5 10A EFI NO.2 – Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
6 10A – Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial;

Airbag;

Lumină de stop;

Sistem de clasificare a pasagerilor din partea șoferului.
7 15A IGN – Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
8 7,5A – Instrumentație
9 –
10 30A – din iulie 2014 (TMMF): Încălzitor suplimentar (TMMF – Toyota Motor Manufacturing France)
11 25A – înainte de iulie 2014 (TMMF): Încălzitor suplimentar (TMMF – Toyota Motor Manufacturing France)
30A – din iulie 2014 (TMMF): Încălzitor auxiliar (TMMF – Toyota Motor Manufacturing France)
12 50A EPS – Servodirecție electrică
13 30A – Sistem antiblocare roți (ABS), VSC
14 30A – Geamuri încălzite;

Oglinzi încălzite.
15 40A – Climatizare
16 50A – TMMF: Încălzitor auxiliar (TMMF – Toyota Motor Manufacturing France)
30A – Spălător faruri
17 30A – Ventilator răcire
18 50A – Sistem antiblocare roți (ABS), VSC
Leggere  Toyota 4Runner N210 (2003-2009) – cutia de siguranțe
19 10A – Oglinzi încălzite;

Geam spate încălzit;

Regulator de viteză;

Indicator cutie de viteze;

Unitate de control motor.
20 5A ECU-B NO.1 – Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial;

ECM caroserie.
21 15A – Iluminare interioară;

Iluminare personală;

Sistem audio;

VSC.
22 40A – Sistem de încărcare (1NR-FE);

Sistem start-stop.
23 30A – Sistem de pornire
24 15A – TMMF:

Sistem audio;

Navigație;

Asistență la parcare (TMMF – Toyota Motor Manufacturing France).
25 25A– până în iulie 2014: Bloc dublu
25A – până în iulie 2014 (TMMF): Încălzitor suplimentar (TMMF – Toyota Motor Manufacturing France)
26 30A – Siguranțe: “DOME”, “ECU-B NR 1”, “ECU-B NR 2”
27 20A – până în iulie 2014 (TMMF):

Hayon;

Imobilizator;

Sistem acces inteligent cu buton de pornire;

Sistem start-stop;

Blocare volan;

Sistem control wireless (TMMF – Toyota Motor Manufacturing France).
28 10A ETCS – Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
29 10A – Semnalizatoare;

Lumini de avarie.
30 7,5A AM2 – Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial;

Sistem de pornire.
31 5A – Instrumentație;

Sistem control wireless;

Sistem monitorizare presiune pneuri;

Sistem clasificare pasageri față.
32 7,5A – Sistem de încărcare
33 50A – Siguranțe: “EFI MAIN”, “EFI NO.2”, “EFI NO.3”, “IG2”, “IGN”, “MET”, “HORN”
34 80A – Încălzitor suplimentar, oglinzi încălzite
Releu
R1 Ventilator răcire (2)
R2 Ventilator răcire (1)
R3 Geam spate încălzit (DEF)
R4 Demaror (ST)

Cutia de siguranțe nr. 2



Descriere

1 20A – Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
2 7,5A – Lumini de zi
15A – Lumini de zi
3 10A – Ventilator răcire;

Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial
10A – Sistem de injecție multipunct;

Sistem de injecție multipunct secvențial.
4 7,5A – înainte de iulie 2014: Climatizare;

Iluminare automată;

Faruri;

Reglarea intensității farurilor.
20A – din iulie 2014: Climatizare;

Iluminare automată;

Faruri;

Reglarea intensității farurilor.
5 50A – Modul control cutie
6 10A H-LP RH HI – Faruri de drum dreapta
7 10A H-LP LH HI – Faruri de drum stânga, instrumentație
8 10A H-LP RH LO – Faruri de întâlnire dreapta
Leggere  Toyota Aurion XV40 (2006-2012) – cutia de siguranțe
9 10A H-LP LH LO – Faruri de întâlnire stânga;

Far proiectoare de ceață față.
10 –
11 –
12 –
13 –
14 –
Releu
R1 înainte de iulie 2014: Dimmer (DIM) (comutator faruri)
din iulie 2014: Încălzitor auxiliar
R2 Lumini de zi;

Sistem antifurt.
R3 Faruri
Faruri, lumini de zi.

N. 1



Înainte de iulie 2014

  • R1 – Releu integrat

Din iulie 2014

  • R1 Unitate control motor (ECD NO.2)
  • R2 Încălzitor auxiliar (PTC HTR NO.2)
  • R3 Încălzitor auxiliar (PTC HTR NO.3)
  • Demaror R4 (ST NR 2)

N. 2



Înainte de iulie 2014

R2 – (O / P MTR (cu sistem Stop & Start)) sau R1 – Unitate control cutie (MMT)

Din iulie 2014

R1 – dimmer (DIM (far proiector))

Cutia de siguranțe de alimentare

Se află pe terminalul pozitiv al bateriei.





Descriere

  1. 80A GLOW DC/DC – sistem de injecție multipunct / sistem de injecție multipunct secvențial
  2. 80A MAIN – Siguranțe: “BBC”, “ST”, “AMP”, “D / L NO.2”, “DCC”, “STR LOCK”, “MIR-HTR”, “ETCS”, “HAZ”, ” AM2 “”, ALT-S “”, “R/I” “”, DRL “” EU-DRL “”, S-HORN “”, H-LP MAIN “”, H-LP RH HI “”, H-LP LH HI “”, H-LP RH LO “”, H-LP LH LO“
  3. ALT 120A – Sistem de încărcare, Siguranțe: “ID / UP”, “EPS”, “ABS NO.2”, “DEF”, “PTC”, “HTR”, “H-LP CLN”, “RDI FAN”, ” ABS NO.1 “,” TAIL NO.2 “,” PANEL “,” DOOR R / R “,” DOOR P “,” ECU-IG NO.1 “,” ECU-IG NO.2 “,” A / C “,” GAUGE “,” WASHER “,” WIPER “,” WIPER RR “,” P / W “,” DOOR R / L “,” DOOR “,” CIG “,” ACC “,” D / L ” , “OBD”, “STOP”, “AM1”, “FOG FR”

Compartiment pasageri

Poziție

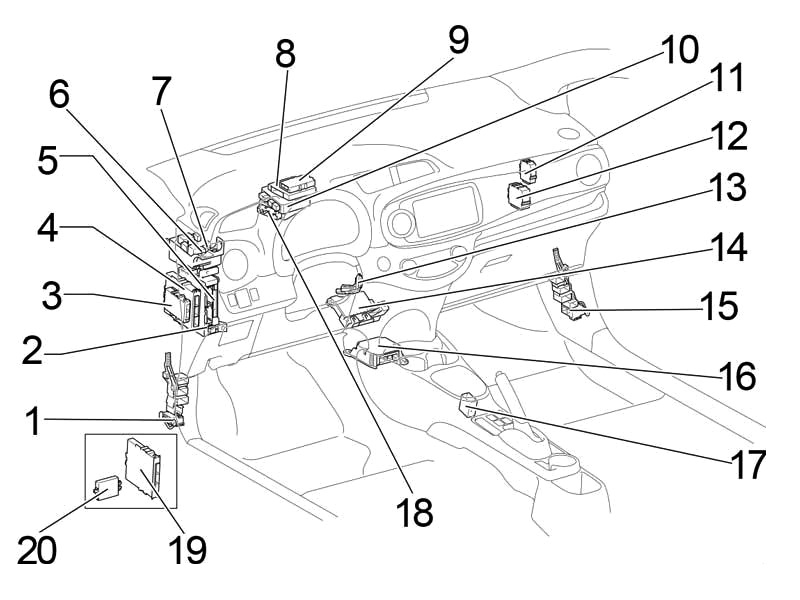

LHD

Poziție

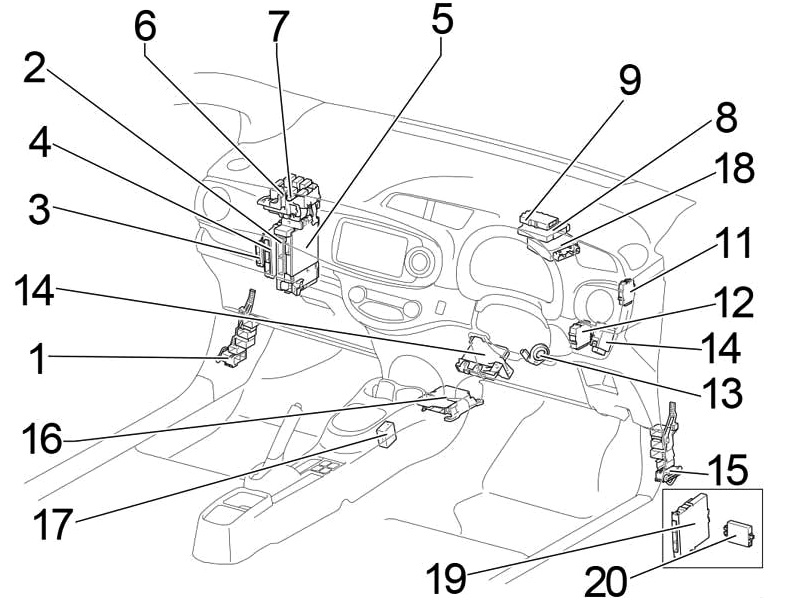

RHD

Poziție - 2

Descriere

  1. Bloc distribuție
  2. Cutia de siguranțe
  3. Unitate control motor și cutie (fără sistem Start-Stop)
  4. Unitate control sistem Start-Stop
  5. Unitate control electrică caroserie
  6. Releu încălzitor (HTR)
  7. Cutie relee
  8. Unitate control sisteme asistență șofer
  9. Unitate control motor și cutie (cu sistem Start-Stop)
  10. Unitate control transmisie (LHD)
  11. Bloc rețea siguranță
  12. Releu ștergătoare parbriz
  13. Amplificator transponder cheie
  14. Amplificator climatizare
  15. Bloc distribuție
  16. Unitate control airbag
  17. Controler blocare levier cutie
  18. Unitate control servodirecție
  19. Bloc certificare
  20. Bloc cod ID (cu sistem acces și pornire inteligentă)
    Unitate control transponder cheie (fără sistem acces și pornire inteligentă)
Leggere  Toyota Prius XW10 (1997-2003) – cutia de siguranțe

Cutia de siguranțe

Se află sub bord.

LHD (volan pe partea șoferului)



RHD (volan pe partea pasagerului)





Descriere

1 –
2 –
3 –
4 15A – Scaune încălzite
5 –
6 –
7 7,5A – Oglinzi electrice
8 –
9 –
10 –
11 –
12 25A – Bloc dublu
13 –
14 –
15 15A – până în iunie 2013: Proiector de ceață față
15A – Din iunie 2013 (TMC): Proiector de ceață față (TMC – Toyota Motor Corporation)
7,5A – din iunie 2013 (TMMF): Proiector de ceață față (TMMF – Toyota Motor Manufacturing France)
16 7,5A – Sistem aprindere
17 7,5A – Sistem injecție multipunct;

Sistem injecție multipunct secvențial;

VSC;

Lumină de stop;

Lumină de stop suplimentară.
18 7,5A – Proiector de ceață spate
19 –
20 7,5A – Conector diagnostic
21 25A – Închidere centralizată;

ECM caroserie.
22 5A – ECM caroserie;

Oglinzi electrice;

Sistem audio;

Bloc selector cutie de viteze.
23 15A – Priză (brichetă)
24 20A – Regulatori geamuri
25 20A – Ridicătoare geamuri
26 30A – Geamuri electrice
27 15A – Ștergător spate
28 20A – Ștergător
29 15A – Spălător parbriz
30 –
31 –
32 10A – Lumini marșarier, blocare manetă cutie de viteze;

Sistem audio;

Sistem de încărcare;

Sistem injecție multipunct;

Sistem injecție multipunct secvențial.
33 7,5A – Climatizare;

Geam spate încălzit;

Oglinzi încălzite.
34 5A – VSC
35 5A — Ventilator răcire;

Geam spate încălzit;

VSC;

Servodirecție electrică;

Modul control caroserie;

Sistem control wireless;

Sistem monitorizare presiune pneuri.
36 20A – Regulatori geamuri
37 20A – Ridicătoare geamuri
38 5A – Instrumentație;

Iluminare bord;

Comutator lumină.
39 10A – Lumină laterală;

Iluminare număr înmatriculare.

Bloc relee



Descriere

  • R1 – Iluminare interioară (DOME CUT)
  • R2 – până în iulie 2014: Far proiectoare de ceață față (FR FOG) / din mai 2015: (STP)

Elemente adiționale



Descriere

  1. Detector de coliziune
  2. Receptor pentru sistemul de monitorizare a presiunii pneurilor
  3. Amplificator audio
  4. Receptor al închiderii centralizate
