Toyota Camry XV50 (2012-2017) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Toyota Camry XV50 (2012–2017), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și dispunerea fiecărei siguranțe.
Schema siguranțelor și releelor – Toyota Camry XV50
Se referă la vehiculele noi din anii:
2012, 2013, 2014, 2015, 2016, 2017.

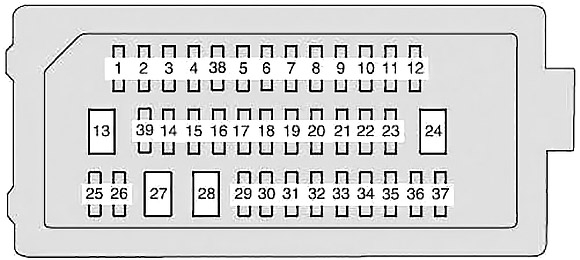

Cutia de siguranțe în habitaclu
Blocul siguranțe se află sub bord, pe partea șoferului. Scoateți capacul.
| Număr | Amperaj [A] | Descriere |
| 1 | 10 | Sistem antiblocare roți (ABS) cutie automată, scaune încălzite, sistem cheie inteligentă, sistem avertizare presiune pneuri, telecomandă fără fir, sistem comunicație multiplex, sistem audio, sistem navigație, trapă, acoperire anti-reflexie automată în oglinda retrovizoare |
| 2 | 10 | Sistem control stabilitate vehicul, ventilatoare răcire electrice, senzor sistem direcție, sistem injecție combustibil multipoint/secuențial, sistem încărcare, dezghețare lunetă spate, dezghețare oglinzi retrovizoare, monitor unghi mort |
| 3 | 10 | Iluminare întrerupător, sistem climatizare, iluminare levier cutie viteze, iluminare torpedou, iluminare interior, iluminare personală, sistem audio, sistem navigație; |
| 4 | 15 | Lumini de poziție, lumini de urgență laterale, lumini spate, lumini număr înmatriculare, proiectoare de ceață |
| 5 | 7,5 | Servodirecție electrică |
| 20 | Geamuri electrice spate dreapta | |
| 6 | 7,5 | Monitor unghi mort |
| 20 | Geamuri electrice față stânga, ECU control oglinzi exterioare | |
| 7 | 10 | Încălzitoare scaune |
| 20 | Geamuri electrice spate stânga | |
| 8 | 7,5 | Sistem automat nivelare faruri |
| 9 | 10 | Ștergător/Ștergătoare parbriz și spălător parbriz |
| 10 | 7,5 | Sistem climatizare |
| 11 | 25 | Ștergător/Ștergătoare parbriz și spălător parbriz |
| 12 | 7,5 | Lumini de urgență, sistem injecție combustibil multipoint/secuențial, cutie automată, sistem audio, sistem navigație |
| 13 | 30 | Geamuri electrice |
| 14 | 5 | Niciun circuit |
| 7,5 | Servodirecție electrică | |
| 15 | 20 | La punctul de alimentare |
| 16 | 5 | Sistem antiblocare roți (ABS) cutie automată |
| 17 | 20 | Geamuri electrice spate dreapta |
| 10 | Încălzitoare scaune (față dreapta) |
| 18 | 20 | Geamuri electrice spate stânga |
| 10 | Încălzitoare scaune (față stânga) | |
| 19 | 10 | Sistem diagnosticare bord |
| 20 | 10 | sistem cheie inteligentă, sistem avertizare presiune pneuri |
| 21 | 20 | Geamuri electrice |
| 22 | 7,5 | Sistem injecție combustibil multipoint/secuențial, sistem pornire |
| 23 | 7,5 | Lumini spate, sistem injecție combustibil multipoint/secuențial, sistem control stabilitate vehicul, sistem antiblocare, cutie electronică, lumină stop înaltă, sistem cheie inteligentă, sistem control blocare cutie |
| 24 | 30 | Niciun circuit |
| 25 | 7,5 | Sistem climatizare |
| 26 | 10 | Trapă |
| 27 | 30 | Scaune electrice |
| 28 | 30 | Niciun circuit |
| 29 | 20 | Sistem comunicare Multiplex, blocare uși, întrerupător deschidere portbagaj |
| 30 | 20 | Niciun circuit |
| 31 | 10 | Sistem clasificare pasageri față, sistem airbag SRS |
| 32 | 7,5 | Sistem injecție combustibil multipoint/secuențial |
| 33 | 7,5 | sistem cheie inteligentă, monitor unghi mort |
| 34 | 15 | Punct de alimentare |
| 35 | 7,5 | Ceas, oglinzi retrovizoare exterioare, sistem comunicare multiplex, sistem audio, sistem navigație; |
| 36 | 10 | Încălzitoare scaune |
| 37 | 20 | Niciun circuit |
| 38 | 10 | Geamuri electrice față dreapta, control oglinzi exterioare ECU |
| 39 | 7,5 | Niciun circuit |

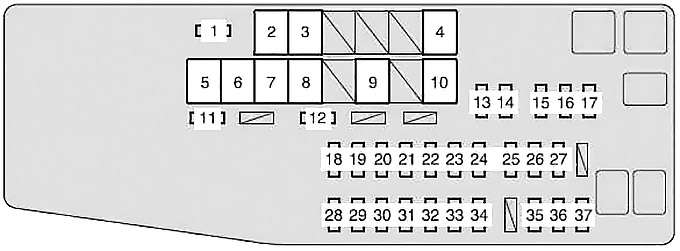

Cutia de siguranțe în compartiment motor
Apăsați clema și îndepărtați capacul.
| Număr | Amperaj [A] | Descriere |
| 1 | 5 | Contor kilometraj |
| 2 | 50 | 2GR-FE: Ventilatoare răcire electrice |
| 3 | 30 | Niciun circuit |
| 4 | 50 | Sistem climatizare |
| 5 | 120 | Sistem încărcare |
| 6 | 30 | Sistem control stabilitate vehicul |
| 7 | 30 | Sistem pornire, ECU-IG2 №1, A/B, ECU-IG2 №2 |
| 8 | 30 | H-LP LH-LO, H-LP RH-LO, MNL H-LP LVL, faruri (lumini de întâlnire) |
| 9 | 50 | Sistem control stabilitate vehicul |
| 10 | 80 | Servodirecție electrică |
| 11 | 7,5 | S-HONR |
| 12 | 10 | Claxon |
| 13 | 15 | Sistem injecție combustibil multipoint/secuențial, cutie electronică |
| 14 | 7,5 | 2AR-FE: sistem injecție combustibil multipoint/secuențial |
| 10 | 2GR-FE: sistem injecție combustibil multipoint/secuențial | |
| 15 | 7,5 | Sistem injecție combustibil multipoint/secuențial |
| 16 | 7,5 | Sistem injecție combustibil multipoint/secuențial, sistem blocare direcție, cutie electronică |
| 17 | 15 | Sistem pornire |
| 18 | 20 | Niciun circuit |
| 19 | 25 | IGN, INJ, METER-IG2, ECU-IG2 №3, A/B, ECU-IG2 №2, ECU-IG2 №1 |
| 20 | 7,5 | Sistem de încărcare |
| 21 | 5 | MAYDAY |
| 22 | 15 | Semnalizator, avarii, semnalizatoare și contoare |
| 23 | 10 | Sistem blocare volan |
| 24 | 15 | Sistem audio |
| 25 | 15 | Far halogen: Far stânga (faruri de întâlnire), sistem manual de reglare faruri |
| 20 | Far cu descărcare: Far stânga (faruri de întâlnire), sistem manual de reglare faruri | |
| 26 | 15 | Far halogen: Far dreapta (faruri de întâlnire) |
| 20 | Far cu descărcare: Far dreapta (faruri de întâlnire) | |
| 27 | 7,5 | Far cu descărcare: sistem manual de reglare faruri |
| 28 | 30 | Sistem injecție combustibil multipunct/secuențial, EFI №2, EFI №3, senzor A/F |
| 29 | 5 | Niciun circuit |
| 30 | 10 | Sistem electronic control clapetă |
| 31 | 20 | Niciun circuit |
| 32 | 7,5 | Sistem injecție combustibil multipunct/secuențial, cutie electronică |
| 33 | 20 | 2AR-FE: senzor A/F |
| 2GR-FE: senzor A/F | ||
| 34 | 7,5 | sistem cheie inteligentă |
| 35 | 20 | Sistem audio, sistem navigație |
| 36 | 7,5 | Ceas, iluminare gol, iluminare interior, iluminare personală, iluminare portbagaj, iluminare uși de bun venit |
| 37 | 10 | Sistem comunicație Multiplex, sistem cheie inteligentă, semnalizatoare și contoare, sistem avertizare presiune pneuri, telecomandă fără fir, senzor direcție, sistem clasificare pasageri față, monitor unghi mort |
