Toyota Land Cruiser (1996-1997) – schema siguranței
Anul producției: 1996, 1997.
Siguranță brichetă (priză de alimentare) în Toyota Highlander Hybrid (2011-2016) este siguranța 28 și 29? în cutia de siguranțe
Bord

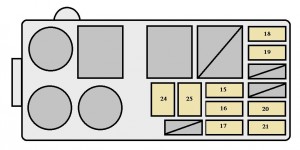

Compartiment motor
Siguranțe (tip A)
| Siguranță | Amp [A] | Descriere | |
| 1 | CIG | 15 | Brichetă, și
Oglinzi retrovizoare electrice; Display digital al ceasului; Radio; Casetofon; Antena electrică; Bloc automat al cutiei de viteze; Sistem airbag SRS. |
| 2 | TAIL | 15 | Lumini spate;
Iluminare plăcuță înmatriculare; Lumini de poziție și lumini laterale față; Iluminare bord; Ceas; Iluminare compartiment torpedou. |
| 3 | OBD | 15 | Sistem diagnosticare la bord |
| 4 | STOP | 10 | Lumină de stop;
Sistem injecție combustibil multipoint; Sistem injecție combustibil secvențial multipoint; Dispozitiv dezactivare cruise control; Bloc automat al cutiei de viteze. |
| 5 | DEFOG | 20 | Dezghețător lunetă spate |
| 6 | WIPER | 20 | Ștergător și spălător parbriz;
Ștergător și spălător lunetă spate. |
| 7 | GAUGE | 10 | Indicatori și contoare;
Indicatori de reamintire întreținere și avertizări acustice (cu excepția indicatoarelor de descărcare și uși deschise); Lumini marșarier. |
| 8 | TURN | 7,5 | Activează semnalizatoarele |
| 9 | ECU-IG | 15 | Sistem cruise control |
| 10 | ECU-B | 10 | Sistem airbag SRS |
| 11 | REAR-HTR | 20 | Sistem climatizare |
| 12 | IGN | 7,5 | Sistem injecție combustibil multipunct;
Sistem injecție combustibil secvențial multipunct; Sistem control emisii; Sistem airbag SRS. |
| 13 | AC | 10 | Sistem climatizare |
| 14 | DIFF | 30 | Sistem blocare diferențial |
| 15 | CHARGE | 7,5 | Sistem încărcare;
Indicator avertizare descărcare. |
| 16 | EFI | 15 | Sistem injecție combustibil multipunct;
Sistem injecție combustibil secvențial multipunct. |
| 17 | CDS-FAN | 20 | Absent circuit |
| 18 | HEAD (RH) | 15 | Far dreapta |
| 19 | HEAD (LH) | 15 | Far stânga |
| 20 | HAZ-HORN | 15 | Lumini de urgență, claxon |
| 21 | DOME | 10 | Iluminare interioară;
Iluminare personală; Iluminare portbagaj; Lumină aprindere; Indicator avertizare uși deschise; Ceas; Radio; Casetofon; Antena electrică; Lumini de curtoazie. |
Siguranțe (tip B)
| Siguranță | Amp [A] | Descriere | |
| 22 | FL HEATER | 40 | Sistem climatizare |
| 23 | FL POWER | 30 | Geamuri electrice;
Sistem închidere uși; Trapă electrică. |
Siguranțe (tip C)
| Siguranță | Amp [A] | Descriere | |
| 24 | AM 1 | 50 | Toate componentele din circuitele
“CIG”, “WIPER”, “GAUGE”, “TURN”, “ECU-IG”, “REAR-HTR”, “IGN”, “DIFF” și “FL POWER” |
| 25 | ABS | 60 | Sistem antiblocare roți (ABS) |
Toyota Land Cruiser (1998-1999) – schema cutiei de siguranțe
Anul producției: 1998, 1999.
Siguranță brichetă (priză de alimentare) în Toyota Land Cruiser (1998-1999) este siguranța 23 în cutia de siguranțe (tip A).
Compartiment motor

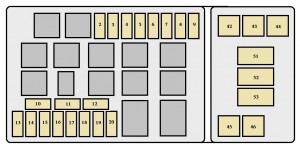

Compartiment motor

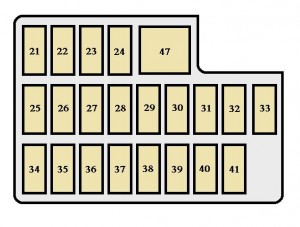

Panou lateral stâng
Siguranțe (tip A)
| Siguranță | Amp [A] | Descriere | |
| 1 | ALT- S | 7,5 | Sistem de încărcare |
| 2 | AM1 NO.2 | 20 | Instalație de pornire;
Semnalizator; Lumini de avarie; Toate elementele din siguranțele “CIGAR”, “ECU-IG”, “MIRR”, “SRS” |
| 3 | AC | 20 | Instalație de climatizare |
| 4 | POWER HTR | 10 | Circuit absent |
| 5 | SEAT HTR | 15 | Încălzitoare scaune |
| 6 | FUEL HTR | 20 | Circuit absent |
| 7 | MIR HTR | 15 | Încălzitor al oglinzii retrovizoare exterioare |
| 8 | HEAD CLNER | 20 | Circuit absent |
| 9 | CDS FAN | 20 | Ventilator electric răcire |
| 10 | EFI | 20 | Instalație de injecție multipunct;
Instalație de injecție secvențială multipunct; Sistem de control al emisiilor; Pompă combustibil. |
| ECD | |||
| 11 | HORN | 10 | Claxon |
| 12 | THROTTLE | 15 | Sistem de control electronic al accelerației |
| 13 | RADIO | 20 | Sistem audio pentru auto |
| 14 | HAZ- TRN | 15 | Lumini de avarie;
Semnalizator. |
| 15 | AM2 | 30 | Instalație de pornire;
Instalație de injecție multipunct; Instalație de injecție secvențială multipunct; Toate elementele din siguranța “IGN” |
| 16 | TEL | 10 | Circuit absent |
| 17 | HEAD(LH- UPR) | 20 | Far stânga (faruri de drum) |
| 18 | HEAD(RH- UPR) | 20 | Far dreapta (faruri de drum) |
| 19 | HEAD(LH- LWR) | 10 | Far stânga (faruri de întâlnire);
Proiectoare de ceață față. |
| 20 | HEAD(RH- LWR) | 10 | Far dreapta (far Faruri de întâlnire) |
| 21 | MIRR | 10 | Oglindă retrovizoare electrică |
| 22 | SRS | 15 | Sistem airbag SRS;
Pre-tensionatoare centuri de siguranță. |
| 23 | CIGAR | 15 | Brichetă |
| 24 | IGN | 10 | Sistem de injecție multipunct;
Sistem de injecție secvențial multipunct; Sistem antiblocare roți; Sistem airbag SRS; Pre-tensionatoare centuri de siguranță; Indicator de avertizare descărcare. |
| 25 | DOME | 10 | Iluminare interioară;
Iluminare personală. |
| 26 | AHC- IG | 20 | Circuit absent |
| 27 | DIFF | 20 | Bloc diferențial spate |
| 28 | GAUGE | 15 | Indicatori și contoare;
Indicatori de reamintire service și semnal acustic de avertizare (exclus faruri de urgență descărcate, uși deschise și airbag SRS); Faruri marșarier; Sistem climatizare; Cutie automată controlată electronic. |
| 29 | WIPER | 20 | Ștergătoare și spălătoare parbriz;
Ștergător și spălător lunetă. |
| 30 | I / UP | 7,5 | Sistem la ralanti motor |
| 31 | FR FOG | 15 | Proiectoare de ceață față |
| 32 | STOP | 15 | Lumini de stop;
Lumină de stop montată sus. |
| 33 | RR AC | 30 | Sistem climatizare |
| 34 | DEFOG | 20 | Dezumidificator lunetă |
| 35 | ECU- B | 15 | Sistem de control electric al Încuietorilor ușilor;
Geamuri electrice; Ștergător și spălător lunetă; Sistem acces iluminat. |
| 36 | TAIL | 15 | Lumini spate;
Iluminare plăcuță înmatriculare; Lumini de poziție; Iluminare bord. |
| 37 | AHC- B | 15 | Circuit absent |
| 38 | OBD | 10 | Sistem diagnosticare bord |
| 39 | RR HTR | 10 | Sistem climatizare |
| 40 | ECU-IG | 15 | Sistem antiblocare roți;
Sistem blocare cutie; Scaune electrice. |
| 41 | PWR OUTLET | 15 | Prize electrice |
Siguranțe (tip B)
| Siguranță | Amp [A] | Descriere | |
| 42 | ABS NO.1 | 40 | Sistem antiblocare roți (ABS) |
| 43 | AHC | 50 | Circuit absent |
| 44 | ACC | 50 | Toate elementele din siguranța „PWR OUTLET” |
| 45 | ABS NO.2 | 40 | Sistem antiblocare roți (ABS) |
| 46 | STARTER | 30 | Sistem de pornire |
| 47 | POWER | 40 | Sistem de control al încuietorii electrice a ușilor;
Geamuri electrice; Trapă electrică; Scaun reglabil electric. |
Siguranțe (tip C)
| Siguranță | Amp [A] | Descriere | |
| 48 | MAIN | 100 | Circuit gol |
| 49 | ALT | 140 | Toate componentele în „J / B NO.2”, „MIR HTR”,
„SEAT HTR”, „AC”, „AM1 NO.1”, „AM1 NO.2”, „ACC”, „CDS FAN”; Siguranțe HTR și „ABS NO.1” |
| 50 | J/B NO.2 | 100 | Toate componentele în siguranțele „ECU-B”, „FR FOG”,
„AM1 NO.1”, „TAIL”, „STOP”, „DOME”, „POWER”, „RR AC”, „RR HTR” |
| 51 | AM1 NO.1 | 80 | Sistem de încărcare, încălzire exterioară a oglinzii retrovizoare;
Toate elementele în siguranțele „AM1 NO.2”, „GAUGE”, „WIPER”, „DIFF”, „DEFOG”, „AC” și „SEAT HTR” |
| 52 | HTR | 60 | Sistem climatizare |
| 53 | GLOW | 80 | Circuit gol |
Toyota Land Cruiser (2000-2001) – schema cutiei de siguranțe
Anul producției: 2000, 2001.
Siguranță brichetă (priză de alimentare) în Toyota Land Cruiser (2000-2001) este siguranța 21 în cutia de siguranțe (tip A).

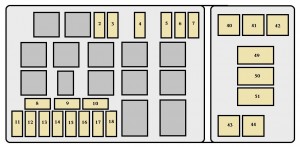

Compartiment motor
Compartiment motor
Panou lateral stânga
Siguranțe (tip A)
| Siguranță | Amp [A] | Descriere | |
| 1 | ALT- S | 7,5 | Sistem de încărcare |
| 2 | AM1 NO.2 | 20 | Sistem de demarare;
Semnalizator; Lumini de avarie; Toate elementele din siguranțele “CIGAR”, “ECU-IG”, “MIRR”, “SRS” |
| 3 | AC | 20 | Sistem de climatizare |
| 4 | SEAT HTR | 10 | Încălzitoare scaune |
| 5 | MIR HTR | 15 | Încălzitor oglindă retrovizoare exterioară |
| 6 | HEAD CLNER | 20 | Gol circuit |
| 7 | CDS FAN | 20 | Ventilator electric răcire |
| 8 | EFI | 20 | Sistem injecție combustibil multipunct;
Sistem injecție combustibil multipunct secvențial; Sistem control emisii; Pompă combustibil. |
| 9 | HORN | 10 | Claxon |
| 10 | THROTTLE | 15 | Sistem control electronic clapetă |
| 11 | RADIO | 20 | Sistem audio auto |
| 12 | HAZ- TRN | 15 | Lumini de avarie;
Semnalizator. |
| 13 | AM2 | 30 | Sistem de demarare;
Sistem injecție combustibil multipunct; Sistem injecție combustibil multipunct secvențial; Toate elementele din siguranța “IGN”. |
| 14 | ECU-B1 | 20 | Sistem control încuietoare electrică uși;
Geamuri electrice; Ștergător și spălător lunetă; Sistem acces iluminat; Sistem control de la distanță fără fir; Oglindă retrovizoare electrică; Indicatori și contoare; Sistem de climatizare; Sistem control automat iluminare; Sistem antifurt. |
| 15 | HEAD(LH- UPR) | 20 | Far stânga (faruri de drum) |
| 16 | HEAD(RH- UPR) | 20 | Far dreapta (faruri de drum) |
| 17 | HEAD(LH- LWR) | 10 | Far stânga (faruri de întâlnire);
Proiectoare de ceață față. |
| 18 | HEAD(RH- LWR) | 10 | Far dreapta (faruri de întâlnire) |
| 19 | MIRR | 10 | Oglindă retrovizoare electrică |
| 20 | SRS | 15 | Sistem airbag SRS;
Pretensionatoare centuri de siguranță. |
| 21 | CIGAR | 15 | Brichetă;
Sistem audio pentru auto; Antena de alimentare. |
| 22 | IGN | 10 | Sistem de injecție combustibil multipunct;
Sistem de injecție combustibil multipunct secvențial; Sistem antiblocare roți (ABS); Sistem airbag SRS; Pretensionatoare centuri de siguranță; Bec de avertizare descărcare. |
| 23 | DOME | 10 | Iluminare interioară;
Iluminare personală. |
| 24 | AHC- IG | 20 | Absenta circuitului |
| 25 | DIFF | 20 | Bloc siguranțe diferențial spate |
| 26 | GAUGE | 15 | Indicatori și contoare;
Indicatori de reamintire service și semnal acustic de avertizare (exclus faruri de urgență descărcate, uși deschise și sistem airbag SRS); Lumini de marșarier; Sistem climatizare; Cutie automată controlată electronic. |
| 27 | WIPER | 20 | Ștergător/Ștergătoare parbriz și spălător parbriz;
Ștergător și spălător lunetă. |
| 28 | I / UP | 7,5 | Sistem la relanti motor |
| 29 | FR FOG | 15 | Proiectoare de ceață față |
| 30 | STOP | 15 | Lumini de stop;
Lumină de stop montată sus. |
| 31 | RR AC | 30 | Sistem climatizare |
| 32 | DEFOG | 20 | Dezghețare lunetă |
| 33 | ECU- B | 15 | Sistem control electric încuietori uși;
Geamuri electrice; Ștergător și spălător lunetă; Sistem acces iluminat. |
| 34 | TAIL | 15 | Lumini spate;
Iluminare plăcuță înmatriculare; Lumini de poziție; Iluminare bord. |
| 35 | AHC- B | 15 | Absenta circuitului |
| 36 | OBD | 10 | Sistem diagnosticare bord |
| 37 | RR HTR | 10 | Sistem climatizare |
| 38 | ECU-IG | 15 | Sistem antiblocare roți (ABS);
Sistem blocare cutie de viteze; Scaune electrice. |
| 39 | PWR OUTLET | 15 | Priză electrică |
Siguranțe (tip B)
| Siguranță | Amp [A] | Descriere | |
| 40 | ABS NO.1 | 40 | Sistem antiblocare roți (ABS) |
| 41 | AHC | 50 | Absenta circuitului |
| 42 | ACC | 50 | Toate elementele din siguranța „PWR OUTLET” |
| 43 | ABS NO.2 | 40 | Sistem antiblocare roți (ABS) |
| 44 | STARTER | 30 | Sistem de pornire |
| 45 | POWER | 40 | Sistem control încuietori electrice uși;
Geamuri electrice; Trapă electrică; Scaun reglabil electric. |
Siguranțe (tip C)
| Siguranță | Amp [A] | Descriere | |
| 46 | MAIN | 100 | Absență circuit |
| 47 | ALT | 140 | Toate componentele din „J / B NO.2”, „MIR HTR”,
„SEAT HTR”, „AC”, „AM1 NO.1”, „AM1 NO.2”, „ACC”, „CDS FAN”; Siguranțe HTR” și „ABS NO.1” |
| 48 | J/B NO.2 | 100 | Toate componentele din siguranțele „ECU-B”, „FR FOG”,
„AM1 NO.1”, „TAIL”, „STOP”, „DOME”, „POWER”, „RR AC”, „RR HTR” |
| 49 | AM1 NO.1 | 80 | Sistem de încărcare, încălzire externă a oglinzii retrovizoare;
Toate elementele din siguranțele „AM1 NO.2”, „GAUGE”, „WIPER”, „DIFF”, „DEFOG”, „AC” și „SEAT HTR” |
| 50 | HTR | 60 | Sistem climatizare |
| 51 | GLOW | 80 | Absență circuit |
Toyota Land Cruiser (2002) – schema cutiei de siguranțe
Anul producției: 2002.
Siguranță brichetă (priză de alimentare) în Toyota Land Cruiser (2002) este siguranța 21 în cutia de siguranțe (tip A).
Compartiment motor
Compartiment motor

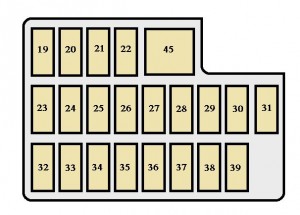

Panou lateral stâng
Siguranțe (tip A)
| Siguranță | Amp [A] | Descriere | |
| 1 | ALT- S | 7,5 | Sistem de încărcare |
| 2 | AM1 NO.2 | 20 | Instalație de pornire;
Semnalizatoare; Lumini de urgență; Toate elementele din siguranțele “CIGAR”, “ECU-IG”, “MIRR”, “SRS” |
| 3 | AC | 20 | Sistem de climatizare |
| 4 | SEAT HTR | 10 | Încălzitoare scaune |
| 5 | MIR HTR | 15 | Încălzire exterioară a oglinzii retrovizoare |
| 6 | HEAD CLNER | 20 | Circuit absent |
| 7 | CDS FAN | 20 | Ventilator electric răcire |
| 8 | EFI | 20 | Sistem injecție combustibil multipunct;
Sistem injecție combustibil secvențial multipunct; Sistem control emisii; Pompă combustibil. |
| 9 | HORN | 10 | Claxon |
| 10 | THROTTLE | 15 | Sistem electronic control clapetă accelerație |
| 11 | RADIO | 20 | Sistem audio auto |
| 12 | HAZ- TRN | 15 | Lumini de urgență;
Semnalizatoare. |
| 13 | AM2 | 30 | Instalație de pornire;
Sistem injecție combustibil multipunct; Sistem injecție combustibil secvențial multipunct; Toate elementele din siguranța “IGN” |
| 14 | ECU-B1 | 20 | Sistem control încuietoare electrică uși;
Geamuri electrice; Ștergător și spălător lunetă; Sistem iluminare acces; Sistem control de la distanță fără fir; Oglindă retrovizoare electrică; Indicatori și contoare; Sistem climatizare; Sistem control automat iluminare; Sistem antifurt. |
| 15 | HEAD(LH- UPR) | 20 | Far stânga (far de drum) |
| 16 | HEAD(RH- UPR) | 20 | Far dreapta (far de drum) |
| 17 | HEAD(LH- LWR) | 10 | Far stânga (far de întâlnire);
Proiectoare de ceață față. |
| 18 | HEAD(RH- LWR) | 10 | Far dreapta (far de întâlnire) |
| 19 | MIRR | 10 | Oglindă retrovizoare electrică |
| 20 | SRS | 15 | Sistem airbag SRS;
Tensionatori ale centurilor de siguranță. |
| 21 | CIGAR | 15 | Brichetă;
Sistem audio pentru mașină; Antena de alimentare. |
| 22 | IGN | 10 | Sistem de injecție multipunct de combustibil;
Sistem de injecție secvențială multipunct de combustibil; Sistem antiblocare roți (ABS); Sistem airbag SRS; Tensionatori ale centurilor de siguranță; Bec de avertizare descărcare. |
| 23 | DOME | 10 | Iluminare interioară;
Iluminare personală. |
| 24 | AHC- IG | 20 | Circuit absent |
| 25 | DIFF | 20 | Bloc diferențial spate |
| 26 | GAUGE | 15 | Indicatori și contoare;
Indicatori de reamintire service și semnalizator acustic (cu excepția luminilor de urgență de descărcare, uși deschise și airbag SRS); Lumini de marșarier; Sistem de climatizare; Cutie automată controlată electronic. |
| 27 | WIPER | 20 | Ștergător/Ștergătoare parbriz și spălător parbriz;
Ștergător și spălător lunetă. |
| 28 | I / UP | 7,5 | Instalație la ralanti a motorului |
| 29 | FR FOG | 15 | Proiectoare de ceață față |
| 30 | STOP | 15 | Lumini de stop, lumină de stop montată sus |
| 31 | RR AC | 30 | Sistem de climatizare |
| 32 | DEFOG | 20 | Dezaburire lunetă |
| 33 | ECU- B | 15 | Sistem de control al încuietorii electrice a ușilor;
Geamuri electrice; Ștergător și spălător lunetă; Sistem de iluminare la intrare. |
| 34 | TAIL | 15 | Lumini spate;
Iluminare număr de înmatriculare; Lumini de poziție; Iluminare bord. |
| 35 | AHC- B | 15 | Circuit absent |
| 36 | OBD | 10 | Sistem de diagnosticare la bord |
| 37 | RR HTR | 10 | Sistem de climatizare |
| 38 | ECU-IG | 15 | Sistem antiblocare roți (ABS);
Sistem de blocare a cutiei de viteze; Scaune electrice. |
| 39 | PWR OUTLET | 15 | Priză electrică |
Siguranțe (tip B)
| Siguranță | Amp [A] | Descriere | |
| 40 | ABS NO.1 | 40 | Sistem antiblocare roți (ABS) |
| 41 | AHC | 50 | Circuit absent |
| 42 | ACC | 50 | Toate elementele din siguranța „PWR OUTLET” |
| 43 | ABS NO.2 | 40 | Sistem antiblocare roți (ABS) |
| 44 | STARTER | 30 | Sistem de pornire |
| 45 | POWER | 40 | Sistem de control al încuietorii electrice a ușilor;
Geamuri electrice; Trapă electrică; Scaun electric controlat electronic. |
Siguranțe (tip C)
| Siguranță | Amp [A] | Descriere | |
| 46 | MAIN | 100 | Circuit gol |
| 47 | ALT | 140 | Toate componentele în “J / B NO.2”, “MIR HTR”,
“SEAT HTR”, “AC”, “AM1 NO.1”, “AM1 NO.2”, “ACC”, “CDS FAN”; Siguranțe HTR și ABS NO.1. |
| 48 | J/B NO.2 | 100 | Toate componentele în siguranțele “ECU-B”, “FR FOG”,
“AM1 NO.1”, “TAIL”, “STOP”, “DOME”, “POWER”, “RR AC”, “RR HTR”. |
| 49 | AM1 NO.1 | 80 | Sistem de încărcare;
Încălzire exterioară a oglinzii retrovizoare; Toate elementele în siguranțele “AM1 NO.2”, “GAUGE”, “WIPER”, “DIFF”, “DEFOG”, “AC”, “SEAT HTR” |
| 50 | HTR | 60 | Sistem climatizare |
Toyota Land Cruiser (2003-2005) – schema cutiei de siguranțe
Anul producției: 2003, 2004, 2005.
Siguranță brichetă (priză de alimentare) în Toyota Land Cruiser (2003-2005) este siguranța 30 în bloc siguranțe.
Compartiment motor
Panou lateral stânga
Panou protector dreapta
Siguranțe
| Siguranță | Amp [A] | Descriere | |
| 1 | ABS NO.2 | 40 | Sistem antiblocare roți (ABS) |
| 2 | ABS NO.1 | 50 | Sistem antiblocare roți (ABS) |
| 3 | AHC | 50 | Circuit absent |
| 4 | ST1 | 7,5 | Injecție combustibil multipunct;
Injecție combustibil multipunct secvențială. |
| 5 | TOWING | 30 | Lumini remorcă |
| 6 | MIR HTR | 15 | Dezumidificator oglindă retrovizoare exterioară |
| 7 | RR HTR | 10 | Sistem climatizare scaun spate |
| 8 | HAZ – TRN | 15 | Lumini de urgență, semnalizator semnalizatoare |
| 9 | ALT – S | 7,5 | Sistem încărcare |
| 10 | NV – IR | 20 | Circuit absent |
| 11 | FR FOG | 15 | Lumini proiectoare de ceață |
| 12 | TOWING BRK | 30 | Frână electrică remorcă |
| 13 | HEAD CLNER | 20 | Spălător faruri |
| 14 | FR–IG | 10 | Sistem încărcare |
| 15 | PANEL | 7,5 | Iluminare bord |
| 16 | TOWING TAIL | 30 | Lumini remorcă |
| 17 | TAIL | 15 | Lumini de poziție, lumini spate |
| 18 | BAT | 30 | Toate componentele în „ECU – B2” |
| 19 | TEL | 7,5 | Circuit absent |
| 20 | AMP | 30 | Sistem audio |
| 21 | EFI or ECD No.1 | 25 | Injecție combustibil multipunct;
Multipunct secvențial; Sistem injecție combustibil. |
| 22 | AM2 | 15 | Toate componentele în „IGN” |
| 23 | ETCS | 10 | Injecție combustibil multipunct;
Sistem injecție combustibil multipunct secvențial. |
| 24 | HORN | 10 | Claxon |
| 25 | HEAD (RH–LWR) | 10 | Far dreapta (faruri de întâlnire) |
| 26 | HEAD (LH–LWR) | 10 | Far stânga (faruri de întâlnire) |
| 27 | HEAD (RH – UPR) | 20 | Far dreapta (faruri de drum) |
| 28 | HEAD (LH–UPR) | 20 | Far stânga (faruri de drum) |
| 29 | PWR OUTLET | 15 | Priză electrică |
| 30 | CIG | 15 | Brichetă |
| 31 | ACC | 7,5 | Iluminare bord |
| 32 | AM1 | 7,5 | Injecție combustibil multipunct;
Sistem injecție combustibil multipunct secvențial. |
| 33 | DEFOG | 20 | Dezumidificator lunetă spate |
| 34 | AHC – B | 15 | Suspensie activă cu controlul înălțimii (AHC) |
| 35 | FUEL HTR | 20 | Încălzitor combustibil |
| 36 | POWER HTR | 7,5 | Încălzitor electric |
| 37 | AHC – IG | 20 | Suspensie activă cu controlul înălțimii (AHC) |
| 38 | EFI or ECD No.2 | 10 | Sistem de control al emisiilor |
| 39 | GAUGE1 | 10 | Indicatori și măsurători |
| 40 | ECU – IG1 | 10 | Injecție de combustibil multipunct;
Sistem de injecție de combustibil multipunct secvențial. |
| 41 | ECU – B1 | 10 | Sistem de navigație |
| 42 | DBL LOCK | 15 | Sistem de dublă încuietoare |
| 43 | BATT CHARGE | 30 | |
| 44 | A / C | 15 | Sistem de climatizare |
| 45 | STOP | 15 | Lumini de stop |
| 46 | OBD – 2 | 7,5 | Sistem de diagnosticare la bord |
| 47 | IDEL UP | 7,5 | Sistem de inactivitate |
| 48 | LH SEAT | 30 | Sistem de scaun electric |
| 49 | DOOR | 25 | Sistem de încuietoare electrică;
Geamuri electrice. |
| 50 | SUN ROOF | 25 | Trapă electronică |
| 51 | RR WIPER | 15 | Ștergător parbriz spate |
| 52 | ECU – B2 | 10 | Sistem de încuietoare ușă;
Geam electric. |
| 53 | DIFF | 20 | Tracțiune integrală |
| 54 | WASHER | 15 | Spray parbriz |
| 55 | RADIO | 10 | Sistem audio |
| 56 | DOME | 10 | Lumini interioare |
| 57 | VGRS | 40 | Sistem de direcție cu raport variabil |
| 58 | P / W (FL) | 20 | Alimentare geam |
| 59 | P / W (RL) | 20 | Alimentare geam |
| 60 | WIPER | 25 | Ștergător parbriz față |
| 61 | ECU – IG2 | 10 | Sistem de climatizare spate |
| 62 | SEAT HTR | 15 | Încălzitor scaun |
| 63 | GAUGE2 | 10 | Lumini de rezervă |
| 64 | MET | 7,5 | Măsurători și indicatori |
| 65 | IGN | 7,5 | Injecție de combustibil multipunct;
Sistem de injecție de combustibil multipunct secvențial. |
| 66 | SECURITY | 7,5 | Sistem antifurt |
| 67 | P / W (RR) | 20 | Alimentare geam |
| 68 | P / W (FR) | 20 | Alimentare geam |
| 69 | TIL I TEL | 20 | Control înclinabil și telescopic |
| 70 | RR A / C | 30 | Sistem de climatizare spate |
| 71 | RH SEAT | 30 | Sistem de scaun electric |
Toyota Land Cruiser (2006-2007) – schema cutiei de siguranțe
Anul producției: 2006, 2007.
Siguranță brichetă (priză de alimentare) în Toyota Land Cruiser (2006-2007) este siguranța 30 în bloc siguranțe

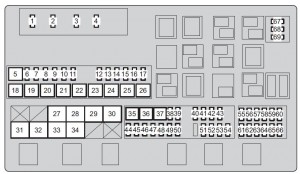

Compartiment motor
Panou lateral stânga

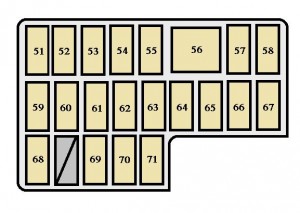

Panou de protecție dreapta
Compartiment motor
Siguranțe
| Siguranță | Amp [A] | Descriere | |
| 1 | ABS NO.2 | 40 | Sistem antiblocare roți (ABS) |
| 2 | ABS NO.1 | 50 | Sistem antiblocare roți (ABS) |
| 3 | AHC | 50 | Gol |
| 4 | WIP-S | 7,5 | Gol |
| 5 | TOWING | 30 | Lumini remorcă |
| 6 | MIR HTR | 15 | Dezghețare oglindă retrovizoare exterioară |
| 7 | RR HTR | 10 | Climatizare scaun spate |
| 8 | HAZ – TRN | 15 | Lumini de urgență, semnalizatoare |
| 9 | ALT – S | 7,5 | Sistem de încărcare |
| 10 | NV – IR | 20 | Gol |
| 11 | FR FOG | 15 | Lumini proiectoare de ceață |
| 12 | TOWING BRK | 30 | Frână electrică remorcă |
| 13 | HEAD CLNER | 20 | Spălător faruri |
| 14 | FR–IG | 10 | Sistem de încărcare |
| 15 | PANEL | 7,5 | Iluminare bord |
| 16 | TOWING TAIL | 30 | Lumini remorcă |
| 17 | TAIL | 15 | Lumini de poziție, lumini spate |
| 18 | BAT | 30 | Toate componentele în „ECU – B2” |
| 19 | TEL | 7,5 | Gol |
| 20 | AMP | 30 | Sistem audio |
| 21 | EFI or ECD No.1 | 25 | Sistem de injecție combustibil multipunct;
Sistem de injecție combustibil multipunct secvențial. |
| 22 | AM2 | 15 | Toate componentele în „IGN” |
| 23 | ETCS | 10 | Sistem de injecție combustibil multipunct;
Sistem de injecție combustibil multipunct secvențial. |
| 24 | HORN | 10 | Claxon |
| 25 | HEAD (RH–LWR) | 10 | Far dreapta (lumini de poziție) |
| 26 | HEAD (LH–LWR) | 10 | Far stânga (lumini de poziție) |
| 27 | HEAD (RH – UPR) | 20 | Far dreapta (faruri de drum) |
| 28 | HEAD (LH–UPR) | 20 | Far stânga (faruri de drum) |
| 29 | PWR OUTLET | 15 | Priză electrică |
| 30 | CIG | 15 | Brichetă |
| 31 | ACC | 7,5 | Iluminare bord |
| 32 | AM1 | 7,5 | Sistem de injecție combustibil multipunct;
Sistem de injecție combustibil multipunct secvențial. |
| 33 | DEFOG | 20 | Dezghețare lunetă spate |
| 34 | AHC – B | 15 | Suspensie activă cu controlul înălțimii (AHC) |
| 35 | FUEL HTR | 20 | Încălzitor combustibil |
| 36 | POWER HTR | 7,5 | Încălzitor electric |
| 37 | AHC – IG | 20 | Suspensie activă cu controlul înălțimii (AHC) |
| 38 | EFI or ECD No.2 | 10 | Sistem de control al emisiilor |
| 39 | GAUGE1 | 10 | Semnalizatoare și contoare |
| 40 | ECU – IG1 | 10 | Sistem de injecție combustibil multipunct;
Sistem de injecție combustibil multipunct secvențial. |
| 41 | ECU – B1 | 10 | Sistem de navigație |
| 42 | DBL LOCK | 15 | Sistem de dublă încuietoare |
| 43 | A / C | 15 | Sistem de climatizare |
| 44 | STOP | 15 | Lumină de stop |
| 45 | OBD – 2 | 7,5 | Sistem de diagnosticare la bord |
| 46 | IDEL UP | 7,5 | Sistem de inactivitate |
| 47 | LH SEAT | 30 | Sistem scaune electrice |
| 48 | DRZWI | 25 | Sistem de închidere electrică, geamuri electrice |
| 49 | SUN ROOF | 25 | Trapă electronică |
| 50 | RR WIPER | 15 | Ștergător parbriz spate |
| 51 | ECU – B2 | 10 | Sistem de închidere uși, geam electric |
| 52 | DIFF | 20 | Tracțiune integrală |
| 53 | WASHER | 15 | Spray parbriz |
| 54 | RADIO | 10 | Sistem audio |
| 55 | DOME | 10 | Lumini interioare |
| 56 | VGRS | 40 | Servodirecție cu raport variabil |
| 57 | P / W (FL) | 20 | Geam electric |
| 58 | P / W (RL) | 20 | Geam electric |
| 59 | WIPER | 25 | Ștergător parbriz față |
| 60 | ECU – IG2 | 10 | Sistem de climatizare spate |
| 61 | SEAT HTR | 15 | Încălzitor scaun |
| 62 | GAUGE2 | 10 | Lumini de rezervă |
| 63 | MET | 7,5 | Contoare și semnalizatoare |
| 64 | IGN | 7,5 | Sistem de injecție combustibil multipunct;
Sistem de injecție combustibil multipunct secvențial. |
| 65 | SECURITY | 7,5 | Sistem antifurt |
| 66 | P / W (RR) | 20 | Alimentare geam |
| 67 | P / W (FR) | 20 | Alimentare geam |
| 68 | BATT CHARGE | 30 | Sistem de încărcare remorcă |
| 69 | TIL I TEL | 20 | Control înclinabil și telescopic |
| 70 | RR A / C | 30 | Sistem de climatizare spate |
| 71 | RH SEAT | 30 | Sistem scaune electrice |
| 72 | AIR PUMP | 50 | Sistem de injecție combustibil multipunct;
Sistem de injecție combustibil multipunct secvențial. |
| 73 | A / F HTR | 15 | Sistem de injecție combustibil multipunct;
Sistem de injecție combustibil multipunct secvențial. |
Toyota Land Cruiser (2008-2009) – schema cutiei de siguranțe
Anul producției: 2008, 2009.
Siguranță brichetă (priză de alimentare) în Toyota Land Cruiser (2008-2009) este o siguranță de 30 în cutia de siguranțe.
Compartiment motor
| Siguranță | Amp [A] | Descriere | |
| 1 | A / F | 15 | Încălzitor aer condiționat |
| 2 | HORN | 10 | Claxon |
| 3 | EFI MAIN | 25 | Încălzitor EFI, A / F |
| 4 | IG2 MAIN | 30 | Injector;
Aprindere; Contor kilometraj. |
| 5 | RR A / C | 50 | Gol circuit |
| 6 | SEAT-A / C LH | 25 | Gol circuit |
| 7 | RR S / HTR | 20 | Încălzire scaune spate |
| 8 | DEICER | 20 | Dezgheț ștergător față |
| 9 | CDS FAN | 25 | Ventilator condensator |
| 10 | TOW TAIL | 30 | Remorcă tractare |
| 11 | RR P / SEAT | 30 | Gol circuit |
| 12 | ALT-CDS | 10 | Condensator alternator |
| 13 | FR FOG | 15 | Proiectoare de ceață față |
| 14 | SECURITY | 5 | Claxon siguranță |
| 15 | SEAT-A / C RH | 25 | Gol circuit |
| 16 | STOP | 15 | Faruri de stop;
Lumină de stop înaltă; Control frâne; Convertor remorcă; Sistem antiblocare roți (ABS); VSC; ECU caroserie principală; EFI. |
| 17 | TOW BRK | 30 | Control frâne |
| 18 | RR AUTO A / C | 50 | Control ventilator spate |
| 19 | PTC-1 | 50 | Încălzitor PTC |
| 20 | PTC-2 | 50 | Încălzitor PTC |
| 21 | PTC-3 | 50 | Încălzitor PTC |
| 22 | RH-J / B | 40 | Gol circuit |
| 23 | SUB BATT | 40 | Remorcă |
| 24 | VGRS | 40 | Gol circuit |
| 25 | H-LP CLN | 30 | Curățare faruri |
| 26 | DEFOG | 30 | Dezgheț lunetă spate |
| 27 | AHC | 60 | Gol circuit |
| 28 | HTR | 50 | Control ventilator |
| 29 | PBD | 30 | Gol circuit |
| 30 | LH-J / B | 150 | Unitate principală ECU |
| 31 | ALT | 180 | Gol circuit |
| 32 | A/PUMP NO.1 | 50 | CONTROLER AI |
| 33 | A/PUMP NO.2 | 50 | AI DRIVER2 |
| 34 | MAIN | 40 | Far;
Sistem de lumini de zi. |
| 35 | ABS1 | 50 | Sistem antiblocare roți (ABS) |
| 36 | ABS2 | 50 | Sistem antiblocare roți (ABS) |
| 37 | ST | 30 | Sistem aprindere |
| 38 | IMB | 7,5 | Cutia pentru cod identificativ;
Sistem de cheie inteligentă; GBS. |
| 39 | AM2 | 5 | Unitate principală ECU |
| 40 | DOME2 | 7,5 | Iluminare oglindă cosmetică;
Modul climatizare. |
| 41 | ECU-B2 | 5 | Sistem memorie poziție șofer |
| 42 | TEL | 5 | Circuit absent |
| 43 | RSE | 7,5 | Divertisment pe scaune spate |
| 44 | TOWING | 30 | Remorcă |
| 45 | DOOR NO.2 | 25 | Unitate principală ECU |
| 46 | STR LOCK | 20 | Sistem blocare volan |
| 47 | TURN-HAZ | 15 | Contor kilometraj, semnalizatorii față;
Semnalizatorii spate; Convertor remorcă. |
| 48 | EFI MAIN2 | 20 | Pompă combustibil |
| 49 | ETCS | 10 | EFI |
| 50 | ALT-S | 5 | IC-ALT |
| 51 | AMP | 30 | Sistem audio |
| 52 | RAD NO.1 | 10 | Sistem navigație;
Instalare receptor radio. |
| 53 | ECU-B1 | 5 | Sistem de cheie inteligentă;
Modul superior; Control înclinabil și telescopic; Contor kilometraj; Radiator; ECU poartă; Senzor de direcție. |
| 54 | DOME1 | 5 | Iluminare interioară ușă;
Ceas. |
| 55 | HEAD LH | 15 | Faruri de drum (stânga) |
| 56 | HEAD LL | 15 | Faruri de întâlnire (stânga) |
| 57 | INJ | 10 | Injector, aprindere |
| 58 | MET | 5 | Contor kilometraj |
| 59 | IGN | 10 | Circuit deschis;
Sistem airbag SRS; ECU poartă; Sistem detectare pasageri; Sistem de cheie inteligentă; Sistem antiblocare roți (ABS); VSC; Sistem blocare volan; GBS. |
| 60 | HEAD RH | 15 | Faruri de drum (dreapta) |
| 61 | HEAD RL | 15 | Faruri de întâlnire (dreapta) |
| 62 | EFI NO.2 | 7,5 | AFM, EVP VSV, 02 SSR,
KEY OFF PMP, AI DRIVER, AI EX VSV, ACIS VSV. |
| 63 | RR A/C NO.2 | 7,5 | Circuit absent |
| 64 | DEF NO.2 | 5 | Încălzitor oglindă retrovizoare exterioară |
Panou instrumente partea șoferului
| Siguranță | Amp [A] | Descriere | |
| 1 | CIG | 15 | Brichetă |
| 2 | BK / UP LP | 10 | Faruri de marșarier;
Remorcă. |
| 3 | ACC | 7,5 | Unitate amplificator componente stereo;
Unitate mai multe display-uri; ECU poartă; Unitate receptor radio; ECU caroserie principală; ECU oglindă; Divertisment pe scaune spate; Sistem cheie inteligentă; Ceas. |
| 4 | PANEL | 10 | Tracțiune integrală;
Scrumieră; Brichetă; Controler frâne; Frigider; Regulator de viteză; Bloc central diferențial; DAC; Unitate display; Încălzire scaun; Sistem climatizare; Iluminare compartiment motor; Far de urgență; Instalare receptor radio; Spălător faruri; Invertor; Sistem memorie poziție condus; ECU oglindă; Modul ventilație; Senzor înclinare întrerupător draperii; Comutator manetă cutie viteze; Comutatoare volan; VSC; Comutator consolă |
| 5 | ECU-IG NO.2 | 10 | Sistem climatizare;
Încălzitor; Modul superior; Sistem antiblocare roți (ABS); VSC; Senzor direcție; Senzor deviere direcțională și senzor G; Unitate principală ECU; Lumină de stop; Trapă; Ceas; Controler oglindă. |
| 6 | WINCH | 5 | Gol circuit |
| 7 | A / C IG | 10 | Frigider;
Ventilator condensator; Compresor radiator; MG CL; Dezgheț lunetă spate; RR MGC VLV. |
| 8 | TAIL | 15 | Faruri spate;
Lumini număr înmatriculare; Proiectoare de ceață față; Lumini de poziție față; Lumini de poziție spate; Lumini de parcare. |
| 9 | WIPER | 30 | Ștergător parbriz față |
| 10 | WSH | 20 | Spray parbriz |
| 11 | RR WIPER | 15 | Ștergător spate |
| 12 | 4WD | 20 | 4WD |
| 13 | LH-IG | 5 | Alternator;
Baterie auxiliară; Încălzire scaun; Dezgheț ștergător parbriz față; Tensionare centuri siguranță; Lumini de urgență; Invertor; Comutator manetă cutie viteze. |
| 14 | ECU-IG NO.1 | 5 | Sistem antiblocare roți (ABS);
VSC; Sistem direcție înclinabilă și telescopică; ECU poartă; Sistem blocare cutie viteze; Regulator de viteză; Centură siguranță pre-coliziune; Curățare faruri; Unitate mai multe display-uri; Sistem memorie poziție condus; Sistem blocare uși asistat. |
| 15 | S/ROOF | 25 | Trapă |
| 16 | RR DOOR RH | 20 | Geamuri electrice |
| 17 | MIR | 15 | ECU al oglinzii;
Încălzire exterioară a oglinzii retrovizoare. |
| 18 | RR DOOR LH | 20 | Geamuri electrice |
| 19 | FR DOOR LH | 20 | Geamuri electrice |
| 20 | FR DOOR RH | 20 | Geamuri electrice |
| 21 | RR FOG | 7,5 | Circuit absent |
| 22 | A / C | 7,5 | Sistem climatizare |
| 23 | AM1 | 5 | Circuit absent |
| 24 | TI & TE | 15 | Control înclinabil și telescopic |
| 25 | FR P/SEAT RH | 30 | Reglare scaun față |
| 26 | PWR OUTLET | 15 | Priză de alimentare |
| 27 | OBD | 7,5 | DLC3 |
| 28 | PSB | 30 | Centură de siguranță pre-coliziune |
| 29 | DOOR NO.1 | 25 | Unitate principală ECU |
| 30 | FR P/SEAT LH | 30 | Reglare scaun față |
| 31 | INVERTER | 15 | Invertor |

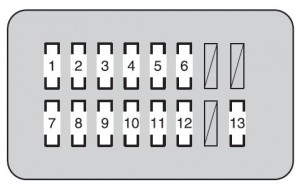

Panou instrumente partea pasagerului

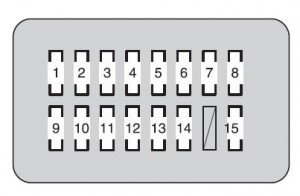

| Siguranță | Amp [A] | Descriere | |
| 1 | RSF LH | 30 | Circuit absent |
| 2 | B / DR CLSR RH | 30 | Circuit absent |
| 3 | B / DR CLSR LH | 30 | Circuit absent |
| 4 | RSF RH | 30 | Circuit absent |
| 5 | DOOR DL | 15 | Circuit absent |
| 6 | AHC-B | 20 | Circuit absent |
| 7 | AHC-B NO.2 | 10 | Circuit absent |
| 8 | ECU-IG NO.4 | 5 | Sistem de avertizare presiune pneuri |
| 9 | SEAT-A/C FAN | 10 | Circuit absent |
| 10 | SEAT-HTR | 20 | Încălzitor scaun |
| 11 | AFS | 5 | Circuit absent |
| 12 | ECU-IG NO.3 | 5 | Circuit absent |
| 13 | TV | 10 | Unitate afișaj multiplu |
Toyota Land Cruiser (2010-2011) – schema cutiei de siguranțe
Anul producției: 2010, 2011.
Siguranță brichetă (priză de alimentare) în Toyota Land Cruiser (2010-2011) este siguranța 1 în cutia de siguranțe partea șoferului.
Compartiment motor
| Siguranță | Amp [A] | Descriere | |
| 1 | A / F | 15 | Încălzitor aer condiționat |
| 2 | HORN | 10 | Claxon |
| 3 | EFI MAIN | 25 | Încălzitor EFI, A / F |
| 4 | IG2 MAIN | 30 | Injector, aprindere, contor kilometraj |
| 5 | RR A / C | 50 | Gol circuit |
| 6 | SEAT-A / C LH | 25 | Gol circuit |
| 7 | RR S / HTR | 20 | Încălzire scaune spate |
| 8 | DEICER | 20 | Dezgheț ștergător față |
| 9 | CDS FAN | 25 | Ventilator condensator |
| 10 | TOW TAIL | 30 | Remorcă cârlig |
| 11 | RR P / SEAT | 30 | Gol circuit |
| 12 | ALT-CDS | 10 | Condensator alternator |
| 13 | FR FOG | 15 | Proiectoare de ceață față |
| 14 | SECURITY | 5 | Claxon de siguranță |
| 15 | SEAT-A / C RH | 25 | Gol circuit |
| 16 | STOP | 15 | Lumini de stop;
Lumină de stop înaltă; Controler frâne; Convertor remorcă; Sistem antiblocare roți (ABS); VSC; ECU caroserie principală; EFI. |
| 17 | TOW BRK | 30 | Controler frâne |
| 18 | RR AUTO A / C | 50 | Control ventilator spate |
| 19 | PTC-1 | 50 | Încălzitor PTC |
| 20 | PTC-2 | 50 | Încălzitor PTC |
| 21 | PTC-3 | 50 | Încălzitor PTC |
| 22 | RH-J / B | 40 | Gol circuit |
| 23 | SUB BATT | 40 | Remorcă |
| 24 | VGRS | 40 | Gol circuit |
| 25 | H-LP CLN | 30 | Curățare faruri |
| 26 | DEFOG | 30 | Dezgheț lunetă spate |
| 27 | AHC | 60 | Gol circuit |
| 28 | HTR | 50 | Controler ventilator |
| 29 | PBD | 30 | Gol circuit |
| 30 | LH-J / B | 150 | Unitate principală ECU |
| 31 | ALT | 180 | Gol circuit |
| 32 | A/PUMP NO.1 | 50 | CONTROLER AI |
| 33 | A/PUMP NO.2 | 50 | AI DRIVER2 |
| 34 | MAIN | 40 | Far;
Sistem de lumini de zi. |
| 35 | ABS1 | 50 | Sistem antiblocare roți (ABS) |
| 36 | ABS2 | 50 | Sistem antiblocare roți (ABS) |
| 37 | ST | 30 | Sistem de pornire |
| 38 | IMB | 7,5 | Cutia pentru cod identificativ;
Sistem de cheie inteligentă; GBS. |
| 39 | AM2 | 5 | Unitate principală ECU |
| 40 | DOME2 | 7,5 | Iluminare oglindă cosmetică;
Modul de aerare. |
| 41 | ECU-B2 | 5 | Sistem de memorie a poziției șoferului |
| 42 | TEL | 5 | Circuit absent |
| 43 | RSE | 7,5 | Divertisment pe scaune spate |
| 44 | TOWING | 30 | Remorcă |
| 45 | DOOR NO.2 | 25 | Unitate principală ECU |
| 46 | STR LOCK | 20 | Sistem de blocare a volanului |
| 47 | TURN-HAZ | 15 | Contor kilometraj;
Semnalizator față; Semnalizator spate; Convertor remorcă. |
| 48 | EFI MAIN2 | 20 | Pompă combustibil |
| 49 | ETCS | 10 | EFI |
| 50 | ALT-S | 5 | IC-ALT |
| 51 | AMP | 30 | Sistem audio |
| 52 | RAD NO.1 | 10 | Sistem de navigație;
Instalare receptor radio. |
| 53 | ECU-B1 | 5 | Sistem de chei inteligente;
Modul superior; Control înclinabil și telescopic; Contor kilometraj; Frigider; ECU poartă; Senzor de direcție. |
| 54 | DOME1 | 5 | Iluminare interioară ușă;
Ceas. |
| 55 | HEAD LH | 15 | Faruri de drum (stânga) |
| 56 | HEAD LL | 15 | Faruri de întâlnire (stânga) |
| 57 | INJ | 10 | Injector, aprindere |
| 58 | MET | 5 | Contor kilometraj |
| 59 | IGN | 10 | Circuit deschis;
Sistem airbag SRS; ECU poartă; Sistem de detectare pasageri; Sistem de cheie inteligentă; Sistem antiblocare roți (ABS); VSC; Sistem de blocare a volanului; GBS. |
| 60 | HEAD RH | 15 | Faruri de drum (dreapta) |
| 61 | HEAD RL | 15 | Faruri de întâlnire (dreapta) |
| 62 | EFI NO.2 | 7,5 | AFM, EVP VSV, 02 SSR,
KEY OFF PMP, AI DRIVER, AI EX VSV, ACIS VSV. |
| 63 | RR A/C NO.2 | 7,5 | Circuit absent |
| 64 | DEF NO.2 | 5 | Încălzitor oglindă retrovizoare exterioară |
Panou instrumente partea șoferului
| Siguranță | Amp [A] | Descriere | |
| 1 | CIG | 15 | Brichetă |
| 2 | BK / UP LP | 10 | Lumini de mers înapoi, remorcă |
| 3 | ACC | 7,5 | Unitate amplificator componente stereo;
Unitate multiecran; ECU poartă; Unitate receptor radio; ECU corp principal; ECU oglindă; Divertisment pentru scaune spate; Sistem cheie inteligentă; Ceas. |
| 4 | PANEL | 10 | Tracțiune integrală;
Scrumieră; Brichetă; Controler frâne; Frigider; Regulator de viteză; Bloc central diferențial; DAC; Unitate afișaj; Încălzire scaun; Sistem climatizare; Iluminare compartiment motor; Semnalizatoare de urgență; Instalare receptor radio; Spălător faruri; Invertor; Sistem memorie poziție condus; ECU oglindă; Modul aerare; Senzor înclinare întrerupător draperii; Comutator levier cutie; Comutatoare volan; VSC; Comutator consolă. |
| 5 | ECU-IG NO.2 | 10 | Sistem climatizare;
Încălzitor; Modul superior; ABS; VSC; Senzor direcție; Senzor abatere direcțională și senzor G; Unitate principală ECU; Lumină de stop; Trapă; Ceas; Oglindă EC. |
| 6 | WINCH | 5 | Gol circuit |
| 7 | A / C IG | 10 | Frigider;
Ventilator condensator; Compresor radiator; MG CL; Dezgheț lunetă spate; RR MGC VLV. |
| 8 | TAIL | 15 | Lumini spate;
Lumini număr înmatriculare; Proiectoare de ceață față; Lumini poziție față; Lumini poziție spate; Lumini parcare. |
| 9 | WIPER | 30 | Ștergător parbriz față |
| 10 | WSH | 20 | Spray parbriz |
| 11 | RR WIPER | 15 | Ștergător spate |
| 12 | 4WD | 20 | 4WD |
| 13 | LH-IG | 5 | Alternator;
Baterie auxiliară; Încălzire scaun; Dezgheț ștergător parbriz față; Tensionare centuri siguranță; Lumini urgență; Invertor; Comutator levier cutie. |
| 14 | ECU-IG NO.1 | 5 | ABS;
VSC; Sistem direcție înclinabilă și telescopică; ECU poartă; Sistem blocare cutie; Regulator de viteză; Centură siguranță pre-coliziune; Spălător faruri; Unitate afișaj; Sistem memorie poziție condus; Sistem blocare uși asistat. |
| 15 | S/ROOF | 25 | Trapă |
| 16 | RR DOOR RH | 20 | Geamuri electrice |
| 17 | MIR | 15 | ECU oglindă;
Încălzire exterioară a oglinzii retrovizoare. |
| 18 | RR DOOR LH | 20 | Geamuri electrice |
| 19 | FR DOOR LH | 20 | Geamuri electrice |
| 20 | FR DOOR RH | 20 | Geamuri electrice |
| 21 | RR FOG | 7,5 | Circuit absent |
| 22 | A / C | 7,5 | Sistem climatizare |
| 23 | AM1 | 5 | Circuit absent |
| 24 | TI & TE | 15 | Control înclinabil și telescopic |
| 25 | FR P/SEAT RH | 30 | Reglaj scaun față |
| 26 | PWR OUTLET | 15 | Priză alimentare |
| 27 | OBD | 7,5 | DLC3 |
| 28 | PSB | 30 | Centură de siguranță pre-coliziune |
| 29 | DOOR NO.1 | 25 | Unitate principală ECU |
| 30 | FR P/SEAT LH | 30 | Reglaj scaun față |
| 31 | INVERTER | 15 | Invertor |
Panou instrumente partea pasagerului
| Siguranță | Amp [A] | Descriere | |
| 1 | RSF LH | 30 | Circuit absent |
| 2 | B / DR CLSR RH | 30 | Circuit absent |
| 3 | B / DR CLSR LH | 30 | Circuit absent |
| 4 | RSF RH | 30 | Circuit absent |
| 5 | DOOR DL | 15 | Circuit absent |
| 6 | AHC-B | 20 | Circuit absent |
| 7 | TEL | 5 | Multimedia |
| 8 | TOW BK / UP | 7,5 | Remorcă |
| 9 | AHC-B NO.2 | 10 | Circuit absent |
| 10 | ECU-IG NO.4 | 5 | Sistem avertizare presiune pneuri |
| 11 | SEAT-A/C FAN | 10 | Circuit absent |
| 12 | SEAT-HTR | 20 | Încălzitor scaun |
| 13 | AFS | 5 | Circuit absent |
| 14 | ECU-IG NO.3 | 5 | Circuit absent |
| 15 | TV | 10 | Unitate afișare |
Toyota Land Cruiser (2012) – schema cutiei de siguranțe
Anul producției: 2012.
Siguranță brichetă (priză de alimentare) în Toyota Land Cruiser (2012) este siguranța 1 în cutia de siguranțe de pe bord (tip A).
Compartiment motor
| Siguranță | Amp [A] | Descriere | |
| 1 | A / F * 1 | 15 | Încălzitor aer condiționat |
| EFI MAIN2 * 2, * 3 | 15 A * 2 | VNT DRIVER, EFI, EDU | |
| 25 A * 3 | |||
| 2 | HORN | 10 | Claxon |
| 3 | EFI MAIN | 25 | EFI;
Încălzitor A / F; Pompă combustibil. |
| 4 | IG2 MAIN | 30 | Injector;
Aprindere; Contor kilometraj. |
| 5 | RR A / C | 50 | Circuit absent |
| 6 | SEAT-A / C LH | 25 | Încălzitoare scaune și ventilatoare |
| 7 | RR S / HTR | 20 | Încălzire scaun spate |
| 8 | DEICER | 20 | Dezgheț ștergător parbriz față |
| 9 | CDS FAN | 25 | Ventilator condensator |
| 10 | TOW TAIL | 30 | Circuit absent |
| 11 | RR P / SEAT | 30 | Circuit absent |
| 12 | ALT-CDS | 10 | ALT-CDS |
| 13 | FR FOG | 15 | Proiectoare de ceață față |
| 14 | SECURITY | 5 | SE CURĂ |
| 15 | SEAT-A / C RH | 25 | Încălzitoare scaune și ventilatoare |
| 16 | STOP | 15 | Faruri de stop;
Lumină de stop înaltă; Sistem antiblocare roți (ABS); VSC; ECU caroserie principală; EFI; Remorcă. |
| 17 | AI PUMP HTR * 1 | 10 | Încălzitor cu pompă AI |
| PWR HTR * 2, * 3 | 7,5 | Încălzitor electric | |
| 18 | RR AUTO A / C | 50 | Sistem climatizare spate |
| 19 | PTC-1 | 50 | Încălzitor PTC |
| 20 | PTC-2 | 50 | Încălzitor PTC |
| 21 | PTC-3 | 50 | Încălzitor PTC |
| 22 | RH-J / B | 40 | RH-J / B |
| 23 | SUB BATT | 40 | Remorcă |
| 24 | VGRS | 40 | VGRS ECU |
| 25 | H-LP CLN | 30 | Spălător faruri |
| 26 | DEFOG | 30 | Dezgheț lunetă spate |
| 27 | AHC | 60 | AHC cu 4 roți |
| 28 | HTR | 50 | Climatizare față |
| 29 | PBD | 30 | Alimentare ECU uși spate |
| 30 | LH-J / B | 150 | LH-J / B |
| 31 | ALT | 180 | Fiecare siguranță |
| 32 | A/PUMP NO.1*1 | 50 | CONTROLER AI |
| GLOW1 * 2, * 3 | 80 | Sistem preîncălzire motor | |
| 33 | A/PUMP NO.2*1 | 50 | AI DRIVER2 |
| GLOW2 * 2, * 3 | 80 | Sistem preîncălzire motor | |
| 34 | MAIN | 40 | Far,
HEAD LL, HEAD RL, HEAD LH, HEAD RH |
| 35 | ABS1 | 50 | Sistem antiblocare roți (ABS) |
| 36 | ABS2 | 50 | Sistem antiblocare roți (ABS) |
| 37 | ST | 30 | Sistem de pornire |
| 38 | IMB | 7,5 | Cutia de siguranțe cu cod identificativ;
Sistem inteligent de acces și pornire prin apăsare; GBS. |
| 39 | AM2 | 5 | Unitate principală ECU |
| 40 | DOME2 | 7,5 | Iluminare interioară;
Modul superior; Iluminare interioară spate. |
| 41 | ECU-B2 | 5 | Sistem memorie poziție șofer |
| 42 | AMP 2 | 30 | Sistem audio |
| 43 | RSE | 7,5 | Circuit absent |
| 44 | TOWING | 30 | Remorcă |
| 45 | DOOR NO.2 | 25 | Unitate principală ECU |
| 46 | STR LOCK | 20 | Sistem blocare volan |
| 47 | TURN-HAZ | 15 | Contor kilometraj;
Semnalizator față; Semnalizator lateral; Semnalizator spate; Remorcă. |
| 48 | EFI MAIN2 * 1 | 20 | Pompă combustibil |
| F / PMP * 2, * 3 | 20 | Circuit absent | |
| 49 | ETCS * 1 | 10 | EFI |
| A / F * 3 | 15 | Încălzitor aer condiționat | |
| 50 | ALT-S | 5 | IC-ALT |
| 51 | AMP 1 | 30 | Sistem audio |
| 52 | RAD NO.1 | 10 | Sistem navigație;
Sistem audio; Sistem asistență parcare. |
| 53 | ECU-B1 | 5 | Sistem dublă siguranță;
Sistem inteligent de acces și pornire; Modul aerian; Senzor înclinare și G; Al treilea reglabil în înclinare și telescopic; Contor kilometraj; Radiator; ECU poartă; Senzor direcție; VGRS. |
| 54 | DOME1 | 5 | Sistem acces iluminat;
Ceas. |
| 55 | HEAD LH | 15 | Faruri de drum (stânga) |
| 56 | HEAD LL | 15 | Faruri de întâlnire (stânga);
Sistem nivelare faruri. |
| 57 | INJ | 10 | Injector;
Sistem aprindere. |
| 58 | MET | 5 | Contor kilometraj |
| 59 | IGN | 10 | Circuit deschis;
Sistem airbag SRS; ECU poartă; Sistem inteligent de acces și pornire; Sistem antiblocare roți (ABS); VSC; Sistem blocare volan; GBS. |
| 60 | DRL | 5 | Faruri de zi |
| 61 | HEAD RH | 15 | Faruri de drum (dreapta) |
| 62 | HEAD RL | 15 | Faruri de întâlnire (dreapta) |
| 63 | EFI NO.2 | 7,5 | Sistem injecție aer;
Senzor debit aer. |
| 64 | RR A/C NO.2 | 7,5 | Circuit absent |
| 65 | EFI NO.3*2, 3 | 7,5 | EGR E-VRV B2, D-THROT SOL B2 |
| 66 | DEF NO.2 | 5 | Încălzitor oglindă retrovizoare exterioară |
| 67 | SPARE | 5 | Siguranță de rezervă |
| 68 | SPARE | 15 | Siguranță de rezervă |
| 69 | SPARE | 30 | Siguranță de rezervă |
| * 1: Vehicule cu motor pe benzină
* 2: Vehicule cu motor diesel (pentru Rusia, Ucraina, Kazahstan, Azerbaidjan, Georgia, Armenia, Belarus) * 3: Vehicule cu motor diesel (cu excepția Rusiei, Ucrainei, Kazahstanului, Azerbaidjanului, Georgiei, Armeniei, Belarus) |
|||
Sub bord (tip A)
| Siguranță | Amp [A] | Descriere | |
| 1 | CIG | 15 | Brichetă |
| 2 | BK / UP LP | 10 | Faruri de marșarier;
Remorcă. |
| 3 | ACC | 7,5 | Unitate amplificator componente stereo;
Unitate multi-display; ECU poartă; Unitate receptor radio; ECU caroserie principală; ECU oglindă; Divertisment pe scaunele spate; Sistem inteligent chei; Ceas. |
| 4 | PANEL | 10 | Tracțiune integrală;
Scrumieră; Brichetă; Controler frână; Frigider; Tempomat; Bloc central diferențial; DAC; Unitate display; Încălzire scaun; Sistem climatizare; Iluminare compartiment torpedou; Far de urgență; Instalare unitate radio; Spălător faruri; Invertor; Sistem memorie poziție condus; ECU oglindă; Modul aerian; Senzor înclinare întrerupător airbag; Comutator manetă cutie viteze; Comutatoare volan; VSC; Comutator consolă. |
| 5 | ECU-IG NO.2 | 10 | Sistem climatizare;
Încălzitor; Modul superior; Sistem antiblocare roți (ABS); VSC; Senzor direcție; Senzor înclinare direcțională și senzor G; Unitate principală ECU; Lumină de stop; Trapă; Ceas; Oglindă EC. |
| 6 | WINCH | 5 | Gol circuit |
| 7 | A / C IG | 10 | Frigider;
Ventilator condensator; Compresor radiator; MG CL; Dezgheț lunetă spate; RR MGC VLV. |
| 8 | TAIL | 15 | Faruri spate;
Iluminare număr; Proiectoare de ceață față; Lumini poziție laterale față; Lumini poziție laterale spate; Faruri parcare. |
| 9 | WIPER | 30 | Ștergător parbriz față |
| 10 | WSH | 20 | Spălător parbriz |
| 11 | RR WIPER | 15 | Ștergător spate |
| 12 | 4WD | 20 | 4WD |
| 13 | LH-IG | 5 | Alternator;
Baterie auxiliară; Încălzire scaun; Dezgheț ștergător parbriz față; Tensionare centuri siguranță; Faruri de urgență; Invertor; Comutator manetă cutie viteze. |
| 14 | ECU-IG NO.1 | 5 | Sistem antiblocare roți (ABS), VSC;
Volan înclinabil și telescopic; ECU poartă; Sistem blocare cutie; Tempomat; Centură siguranță pre-coliziune; Spălător faruri; Unitate multi-display; Sistem memorie poziție condus; Sistem blocare uși asistat. |
| 15 | S/ROOF | 25 | Acoperiș panoramic |
| 16 | RR DOOR RH | 20 | Geamuri electrice |
| 17 | MIR | 15 | ECU oglindă;
Încălzire exterioară a oglinzii retrovizoare. |
| 18 | RR DOOR LH | 20 | Geamuri electrice |
| 19 | FR DOOR LH | 20 | Geamuri electrice |
| 20 | FR DOOR RH | 20 | Geamuri electrice |
| 21 | RR FOG | 7,5 | Circuit absent |
| 22 | A / C | 7,5 | Sistem climatizare |
| 23 | AM1 | 5 | Circuit absent |
| 24 | TI & TE | 15 | Control înclinabil și telescopic |
| 25 | FR P/SEAT RH | 30 | Reglaj scaun față |
| 26 | PWR OUTLET | 15 | Priză de alimentare |
| 27 | OBD | 7,5 | DLC3 |
| 28 | PSB | 30 | Centură de siguranță pre-coliziune |
| 29 | DOOR NO.1 | 25 | Unitate principală ECU |
| 30 | FR P/SEAT LH | 30 | Reglaj scaun față |
| 31 | INVERTER | 15 | Invertor |
Tablou bord partea pasagerului
| Siguranță | Amp [A] | Descriere | |
| 1 | RSF LH | 30 | Circuit gol |
| 2 | B / DR CLSR RH | 30 | Circuit gol |
| 3 | B / DR CLSR LH | 30 | Circuit gol |
| 4 | RSF RH | 30 | Circuit gol |
| 5 | DOOR DL | 15 | Circuit gol |
| 6 | AHC-B | 20 | Circuit gol |
| 7 | TEL | 5 | Multimedia |
| 8 | TOW BK / UP | 7,5 | Remorcă |
| 9 | AHC-B NO.2 | 10 | Circuit gol |
| 10 | ECU-IG NO.4 | 5 | Sistem avertizare presiune pneuri |
| 11 | SEAT-A/C FAN | 10 | Circuit gol |
| 12 | SEAT-HTR | 20 | Încălzitor scaun |
| 13 | AFS | 5 | Circuit gol |
| 14 | ECU-IG NO.3 | 5 | Circuit gol |
| 15 | STRG HTR | 10 | Volan încălzit |
| 16 | TV | 10 | Unitate multi-display |
Toyota Land Cruiser (2013-2014) – schema cutiei de siguranțe
Anul producției: 2013, 2014.
Siguranță brichetă (priză de alimentare) în Toyota Land Cruiser (2013-2014) este siguranța 1 în panoul cutiei de siguranțe de pe bord (tip A).
Compartiment motor (panou cutie siguranțe în partea șoferului) – tip A
| Siguranță | Amp [A] | Descriere | |
| 1 | A / F * 1 | 15 | Încălzitor aer condiționat |
| EFI MAIN2 * 2, * 3 | 15 A * 2 | ȘOFER VNT;
EFI; EDU. |
|
| 25 A * 3 | |||
| 2 | HORN | 10 | Claxon |
| 3 | EFI MAIN | 25 | EFI;
Încălzitor A / F; Pompă combustibil. |
| 4 | IG2 MAIN | 30 | Injector;
Aprindere; Contor kilometraj. |
| 5 | RR A / C | 50 | Circuit gol |
| 6 | SEAT-A / C LH | 25 | Încălzitoare scaune și ventilatoare |
| 7 | RR S / HTR | 20 | Încălzire scaun spate |
| 8 | DEICER | 20 | Dezgheț ștergător parbriz față |
| 9 | CDS FAN | 25 | Ventilator condensator |
| 10 | TOW TAIL | 30 | Circuit gol |
| 11 | RR P / SEAT | 30 | Circuit gol |
| 12 | ALT-CDS | 10 | ALT-CDS |
| 13 | FR FOG | 15 | Proiectoare de ceață față |
| 14 | SECURITY | 5 | SECURITATE |
| 15 | SEAT-A / C RH | 25 | Încălzitoare scaune și ventilatoare |
| 16 | STOP | 15 | Faruri de stop;
Lumină de stop înaltă; Sistem antiblocare roți (ABS); VSC; ECU caroserie principală; EFI; Remorcă. |
| 17 | AI PUMP HTR * 1 | 10 | Încălzitor cu pompă AI |
| PWR HTR * 2, * 3 | 7,5 | Încălzitor electric | |
| 18 | RR AUTO A / C | 50 | Sistem climatizare spate |
| 19 | PTC-1 | 50 | Încălzitor PTC |
| 20 | PTC-2 | 50 | Încălzitor PTC |
| 21 | PTC-3 | 50 | Încălzitor PTC |
| 22 | RH-J / B | 40 | RH-J / B |
| 23 | SUB BATT | 40 | Remorcă |
| 24 | VGRS | 40 | ECU VGRS |
| 25 | H-LP CLN | 30 | Spălător faruri |
| 26 | DEFOG | 30 | Dezgheț lunetă spate |
| 27 | AHC | 60 | AHC pentru 4 roți |
| 28 | HTR | 50 | Climatizare față |
| 29 | PBD | 30 | Alimentare ECU uși spate |
| 30 | LH-J / B | 150 | LH-J / B |
| 31 | ALT | 180 | Fiecare siguranță |
| 32 | A/PUMP NO.1*1 | 50 | CONTROLER AI |
| GLOW1 * 2, * 3 | 80 | Sistem preîncălzire motor | |
| 33 | A/PUMP NO.2*1 | 50 | ȘOFER AI2 |
| GLOW2 * 2, * 3 | 80 | Sistem preîncălzire motor | |
| 34 | MAIN | 40 | Far;
HEAD LL, HEAD RL, HEAD LH, HEAD RH. |
| 35 | ABS1 | 50 | Sistem antiblocare roți (ABS) |
| 36 | ABS2 | 50 | Sistem antiblocare roți (ABS) |
| 37 | ST | 30 | Sistem de pornire |
| 38 | IMB | 7,5 | Cutia cu cod identificativ;
Sistem inteligent de acces și pornire prin apăsare; GBS. |
| 39 | AM2 | 5 | Unitate principală ECU |
| 40 | DOME2 | 7,5 | Lumini de gol;
Modul superior; Iluminare interioară spate. |
| 41 | ECU-B2 | 5 | Sistem memorie poziție șofer |
| 42 | AMP 2 | 30 | Sistem audio |
| 43 | RSE | 7,5 | Circuit absent |
| 44 | TOWING | 30 | Remorcă |
| 45 | DOOR NO.2 | 25 | Unitate principală ECU |
| 46 | STR LOCK | 20 | Sistem blocare volan |
| 47 | TURN-HAZ | 15 | Contor kilometraj;
Faruri față; Semnalizatoare laterale; Semnalizatoare spate; Remorcă. |
| 48 | EFI MAIN2 * 1 | 20 | Pompă combustibil |
| F / PMP * 2, * 3 | 20 | Circuit absent | |
| 49 | ETCS * 1 | 10 | EFI |
| A / F * 3 | 15 | Încălzitor climatizare | |
| 50 | ALT-S | 5 | IC-ALT |
| 51 | AMP 1 | 30 | Sistem audio |
| 52 | RAD NO.1 | 10 | Sistem navigație;
Sistem audio; Sistem asistență parcare. |
| 53 | ECU-B1 | 5 | Sistem dublu blocare;
Sistem inteligent de acces și pornire; Modul aerare; Senzor înclinare și G; Sistem volan înclinabil și telescopic; Contor kilometraj; Radiator; ECU poartă; Senzor direcție; VGRS. |
| 54 | DOME1 | 5 | Sistem acces iluminat din spate;
Ceas. |
| 55 | HEAD LH | 15 | Faruri de întâlnire (stânga) |
| 56 | HEAD LL | 15 | Faruri de drum (stânga);
Sistem nivelare faruri. |
| 57 | INJ | 10 | Injector;
Sistem aprindere. |
| 58 | MET | 5 | Contor kilometraj |
| 59 | IGN | 10 | Circuit deschis;
Sistem airbag SRS; ECU poartă; Sistem inteligent de acces și pornire; Sistem antiblocare roți (ABS); VSC; Sistem blocare volan; GBS. |
| 60 | DRL | 5 | Faruri de zi |
| 61 | HEAD RH | 15 | Faruri de întâlnire (dreapta) |
| 62 | HEAD RL | 15 | Faruri de drum (dreapta) |
| 63 | EFI NO.2 | 7,5 | Sistem injecție aer;
Senzor debit aer. |
| 64 | RR A/C NO.2 | 7,5 | Circuit absent |
| 65 | EFI NO.3*2, 3 | 7,5 | EGR E-VRV B2, D-THROT SOL B2 |
| 66 | DEF NO.2 | 5 | Încălzitor oglindă retrovizoare exterioară |
| 67 | SPARE | 5 | Siguranță de rezervă |
| 68 | SPARE | 15 | Siguranță de rezervă |
| 69 | SPARE | 30 | Siguranță de rezervă |
| * 1: Vehicule cu motor pe benzină
* 2: Vehicule cu motor diesel (pentru Rusia, Ucraina, Kazahstan, Azerbaidjan, Georgia, Armenia, Belarus) * 3: Vehicule cu motor diesel (excluzând Rusia, Ucraina, Kazahstan, Azerbaidjan, Georgia, Armenia, Belarus) |
|||

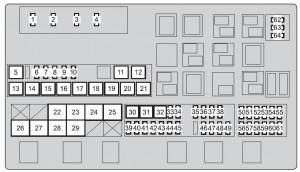

Compartiment motor (panou cutia de siguranțe în partea stângă) – tip B
| Siguranță | Amp [A] | Descriere | |
| 1 | A / F * 1 | 15 | Încălzitor aer climatizare |
| EFI MAIN2 * 2, * 3 | 15 A * 2 | VNT DRIVER, EFI, EDU | |
| 25 A * 3 | |||
| 2 | HORN | 10 | Claxon |
| 3 | EFI MAIN | 25 | EFI;
Încălzitor A / F; Pompă combustibil. |
| 4 | IG2 MAIN | 30 | INJ, IGN, MET |
| 5 | RR A / C | 50 | Controler ventilator |
| 6 | CDS FAN | 25 | Ventilator condensator |
| 7 | RR S / HTR | 20 | Încălzire scaune spate |
| 8 | FR FOG | 7,5 | Proiectoare de ceață față |
| 9 | STOP | 15 | Faruri de stop;
Lumină de stop înaltă; Sistem antiblocare roți (ABS); VSC; ECU caroserie principală; EFI; Remorcă. |
| 10 | SEAT-A / C LH | 25 | Încălzitoare scaune și ventilatoare |
| 11 | HWD4 | 30 | Dezgheț încălzit parbriz față |
| 12 | HWD3 | 30 | Dezgheț încălzit parbriz față |
| 13 | AHC | 50 | AHC pentru 4 roți |
| 14 | PTC-1 | 50 | Încălzitor PTC |
| 15 | PTC-2 | 50 | Încălzitor PTC |
| 16 | PTC-3 | 50 | Încălzitor PTC |
| 17 | RH-J / B | 50 | RH-J / B |
| 18 | SUB BATT | 40 | Remorcă |
| 19 | VGRS | 40 | VGRS ECU |
| 20 | H-LP CLN | 30 | Spălător faruri |
| 21 | DEFOG | 30 | Dezgheț lunetă spate |
| 22 | SUB-R / B | 100 | SUB-R / B |
| 23 | HTR | 50 | Climatizare față |
| 24 | PBD | 30 | Alimentare ECU uși spate |
| 25 | LH-J / B | 150 | LH-J / B |
| 26 | ALT | 180 | Alternator |
| 27 | A/PUMP NO.1*1 | 50 | CONTROLER AI |
| GLOW1 * 2, * 3 | 80 | Sistem preîncălzire motor | |
| 28 | A/PUMP NO.2*1 | 50 | AI DRIVER2 |
| GLOW2 * 2, * 3 | 80 | Sistem preîncălzire motor | |
| 29 | MAIN | 40 | Far,
HEAD LL, HEAD RL, HEAD LH, HEAD RH |
| 30 | ABS1 | 50 | Sistem antiblocare roți (ABS) |
| 31 | ABS2 | 50 | Sistem antiblocare roți (ABS) |
| 32 | ST | 30 | Sistem aprindere |
| 33 | IMB | 7,5 | Cutie cu cod identificativ;
Sistem inteligent de acces și aprindere prin apăsare; GBS. |
| 34 | AM2 | 5 | Unitate principală ECU |
| 35 | DOME2 | 7,5 | Lumini de gol;
Modul superior; Iluminare interioară spate |
| 36 | ECU-B2 | 5 | Sistem memorie poziție șofer |
| 37 | AMP 2 | 30 | Sistem audio |
| 38 | RSE | 7,5 | Circuit absent |
| 39 | TOWING | 30 | Remorcă |
| 40 | DOOR NO.2 | 25 | Unitate principală ECU |
| 41 | STR LOCK | 20 | Sistem blocare volan |
| 42 | TURN-HAZ | 15 | Contor kilometraj;
Faruri față; Semnalizatoare laterale; Semnalizatoare spate; Remorcă. |
| 43 | EFI MAIN2 * 1 | 20 | Pompă combustibil |
| F / PMP * 2, * 3 | 20 | Circuit absent | |
| 44 | ETCS * 1 | 10 | EFI |
| A / F * 3 | 15 | Încălzitor climatizare | |
| 45 | ALT-S | 5 | IC-ALT |
| 46 | AMP 1 | 30 | Sistem audio |
| 47 | RAD NO.1 | 10 | Sistem navigație;
Sistem audio; Sistem asistență parcare. |
| 48 | ECU-B1 | 5 | Sistem dublă blocare;
Sistem inteligent de acces și aprindere; Modul aerare; Senzor înclinare și G; Sistem volan înclinabil și telescopic; Contor kilometraj; Radiator; ECU poartă; Senzor direcție; VGRS. |
| 49 | DOME1 | 5 | Sistem acces iluminat;
Ceas. |
| 50 | HEAD LH | 15 | Faruri de întâlnire (stânga) |
| 51 | HEAD LL | 15 | Faruri de drum (stânga);
Sistem nivelare faruri. |
| 52 | INJ | 10 | Injector;
Sistem aprindere. |
| 53 | MET | 5 | Contor kilometraj |
| 54 | IGN | 10 | Circuit deschis;
Sistem airbag SRS; ECU poartă; Sistem inteligent de acces și aprindere; Sistem antiblocare roți (ABS); VSC; Sistem blocare volan; GBS. |
| 55 | DRL | 5 | Faruri de zi |
| 56 | HEAD RH | 15 | Faruri de întâlnire (dreapta) |
| 57 | HEAD RL | 15 | Faruri de drum (dreapta) |
| 58 | EFI NO.2 | 7,5 | Sistem injecție aer;
Senzor debit aer. |
| 59 | RR A/C NO.2 | 7,5 | Circuit absent |
| 60 | EFI NO.3*2, 3 | 7,5 | EGR E-VRV B2,
D-THROT SOL B2 |
| 61 | DEF NO.2 | 5 | Încălzitor oglindă retrovizoare exterioară |
| 62 | SPARE | 5 | Siguranță de rezervă |
| 63 | SPARE | 15 | Siguranță de rezervă |
| 64 | SPARE | 30 | Siguranță de rezervă |
| * 1: Vehicule cu motor pe benzină
* 2: Vehicule cu motor diesel (pentru Rusia, Ucraina, Kazahstan, Azerbaidjan, Georgia, Armenia, Belarus) * 3: Vehicule cu motor diesel (exclus Rusia, Ucraina, Kazahstan, Azerbaidjan, Georgia, Armenia, Belarus) |
|||
Compartiment motor (panou cutia de siguranțe, dacă este echipat în partea dreaptă)
| Siguranță | Amp [A] | Descriere | |
| 1 | HWD1 | 30 | Dezgheț încălzit al parbrizului față |
| 2 | TOW BRK | 30 | Circuit absent |
| 3 | RR P / SEAT | 30 | Circuit absent |
| 4 | PWR HTR * 1 | 7,5 | Circuit absent |
| PWR HTR * 2 | 7,5 | Încălzitor electric | |
| 5 | DEICER | 20 | Dezgheț ștergător față |
| 6 | ALT-CDS | 10 | ALT-CDS |
| 7 | SECURITY | 5 | SECURITATE |
| 8 | FOTEL A / C RH | 25 | Încălzitoare scaune și ventilatoare |
| 9 | AI PMP HTR * 1 | 10 | Încălzitor cu pompă AI |
| AI PMP HTR * 2 | 10 | Circuit absent | |
| 10 | TOW TAIL | 30 | Circuit absent |
| 11 | HWD2 | 30 | Dezgheț încălzit al parbrizului față |
| * 1: Vehicule cu motor pe benzină * 2: Vehicule cu motor diesel |
|||
Sub bord (tip A)
| Siguranță | Amp [A] | Descriere | |
| 1 | CIG | 15 | Brichetă |
| 2 | BK / UP LP | 10 | Faruri de marșarier, remorcă |
| 3 | ACC | 7,5 | Unitate amplificator stereo;
Unitate multiecran; ECU poartă; Unitate receptor radio; ECU corp principal; ECU oglindă; Divertisment pentru scaune spate; Sistem inteligent de chei; Ceas. |
| 4 | PANEL | 10 | Tracțiune integrală;
Scrumieră; Brichetă; Control frâne; Frigider; Pilot automat; Bloc central diferențial; DAC; Unitate afișaj; Încălzire scaun; Sistem climatizare; Iluminare compartiment torpedou; Lumină de urgență; Instalare receptor radio; Spălător far; Invertor; Sistem memorie poziție condus; ECU oglindă; Modul ventilație; Senzor înclinare întrerupător airbag; Comutator manetă cutie de viteze; Comutatoare volan; VSC; Comutator consolă. |
| 5 | ECU-IG NO.2 | 10 | Sistem climatizare;
Încălzitor; Modul superior; Sistem antiblocare roți (ABS); VSC; Senzor direcție; Senzor înclinare direcțională și senzor G; Unitate principală ECU; Lumină de stop; Trapă; Ceas; ECU oglindă. |
| 6 | WINCH | 5 | Gol circuit |
| 7 | A / C IG | 10 | Frigider;
Ventilator condensator; Compresor radiator; MG CL; Dezgheț lunetă spate; RR MGC VLV. |
| 8 | TAIL | 15 | Faruri spate;
Lumini număr înmatriculare; Proiectoare de ceață față; Lumini de poziție față; Lumini de poziție spate; Lumini de parcare. |
| 9 | WIPER | 30 | Ștergător față |
| 10 | WSH | 20 | Spray parbriz față |
| 11 | RR WIPER | 15 | Ștergător spate |
| 12 | 4WD | 20 | 4WD |
| 13 | LH-IG | 5 | Alternator;
Baterie auxiliară; Încălzire scaun; Dezgheț ștergător față; Tensionare centuri siguranță; Lumini de urgență; Invertor; Comutator manetă cutie de viteze. |
| 14 | ECU-IG NO.1 | 5 | Sistem antiblocare roți (ABS);
VSC; Sistem direcție înclinabilă și telescopică; ECU poartă; Sistem blocare cutie de viteze; Pilot automat; Centură siguranță pre-coliziune; Curățare faruri; Unitate multiecran; Sistem memorie poziție condus; Sistem blocare uși asistat. |
| 15 | S/ROOF | 25 | Trapă |
| 16 | RR DOOR RH | 20 | Geamuri electrice |
| 17 | MIR | 15 | ECU al oglinzii;
Încălzire externă a oglinzii retrovizoare. |
| 18 | RR DOOR LH | 20 | Geamuri electrice |
| 19 | FR DOOR LH | 20 | Geamuri electrice |
| 20 | FR DOOR RH | 20 | Geamuri electrice |
| 21 | RR FOG | 7,5 | Circuit inexistent |
| 22 | A / C | 7,5 | Sistem climatizare |
| 23 | AM1 | 5 | Circuit inexistent |
| 24 | TI & TE | 15 | Control înclinabil și telescopic |
| 25 | FR P/SEAT RH | 30 | Reglaj scaun față |
| 26 | PWR OUTLET | 15 | Priză de alimentare |
| 27 | OBD | 7,5 | DLC3 |
| 28 | PSB | 30 | Centură de siguranță pre-coliziune |
| 29 | DOOR NO.1 | 25 | Unitate principală ECU |
| 30 | FR P/SEAT LH | 30 | Reglaj scaun față |
| 31 | INVERTER | 15 | Invertor |
Cruscotto partea pasagerului
| Siguranță | Amp [A] | Circuit | |
| 1 | RSF LH | 30 | Gol circuit |
| 2 | B / DR CLSR RH | 30 | Gol circuit |
| 3 | B / DR CLSR LH | 30 | Gol circuit |
| 4 | RSF RH | 30 | Gol circuit |
| 5 | DOOR DL | 15 | Gol circuit |
| 6 | AHC-B | 20 | Gol circuit |
| 7 | TEL | 5 | Multimedia |
| 8 | TOW BK / UP | 7,5 | Remorcă |
| 9 | AHC-B NO.2 | 10 | Gol circuit |
| 10 | ECU-IG NO.4 | 5 | Sistem de avertizare a presiunii pneurilor |
| 11 | SEAT-A/C FAN | 10 | Gol circuit |
| 12 | SEAT-HTR | 20 | Încălzitor scaun |
| 13 | AFS | 5 | Gol circuit |
| 14 | CU-IG NO.3 | 5 | Gol circuit |
| 15 | STRG HTR | 10 | Încălzire volan |
| 16 | TV | 10 | Unitate multi-ecran |
Toyota Land Cruiser (2015-2016) – schema cutia de siguranțe
Anul producției: 2015, 2016.
Siguranță brichetă (priză de alimentare) în Toyota Land Cruiser (2015-2016) este siguranța 1 în bloc siguranțe pe bord (tip A).
Compartiment motor (bloc siguranțe în partea stângă)
| Siguranță | Amp [A] | Descriere | |
| 1 | A / F | 15 | Încălzitor aer condiționat |
| 2 | HORN | 10 | Claxon |
| 3 | EFI MAIN | 25 | EFI;
Încălzitor A / F; Pompă combustibil. |
| 4 | IG2 MAIN | 30 | INJ, IGN, MET |
| 5 | RR A / C | 50 | Controler ventilator |
| 6 | CDS FAN | 25 | Ventilator condensator |
| 7 | RR S / HTR | 20 | Încălzire scaune spate |
| 8 | FR FOG | 7,5 | Proiectoare de ceață față |
| 9 | STOP | 15 | Lumini de stop;
lumină de stop montată sus; controler frâne; Sistem antiblocare roți (ABS); VSC; ECU caroserie principală; EFI; Remorcă. |
| 10 | SEAT-A / C LH | 25 | Încălzitoare scaune și ventilatoare |
| 11 | HWD4 | 30 | Circuit gol |
| 12 | HWD3 | 30 | Circuit gol |
| 13 | AHC | 50 | Circuit gol |
| 14 | PTC-1 | 50 | Încălzitor PTC |
| 15 | PTC-2 | 50 | Încălzitor PTC |
| 16 | PTC-3 | 50 | Încălzitor PTC |
| 17 | RH-J / B | 50 | RH-J / B |
| 18 | SUB BATT | 40 | Remorcă |
| 19 | VGRS | 40 | ECU VGRS |
| 20 | H-LP CLN | 30 | Spălător faruri |
| 21 | DEFOG | 30 | Dezghețare lunetă spate |
| 22 | SUB-R / B | 100 | SUB-R / B |
| 23 | HTR | 50 | Climatizare față |
| 24 | PBD | 30 | Circuit gol |
| 25 | LH-J / B | 150 | LH-J / B |
| 26 | ALT | 180 | Alternator |
| 27 | A/PUMP NO.1 | 50 | CONTROLER AI |
| 28 | A/PUMP NO.2 | 50 | AI DRIVER2 |
| 29 | MAIN | 40 | Far;
Sistem lumini de zi; HEAD LL, HEAD RL, HEAD LH, HEAD RH |
| 30 | ABS1 | 50 | Sistem antiblocare roți (ABS) |
| 31 | ABS2 | 50 | Sistem antiblocare roți (ABS) |
| 32 | ST | 30 | Sistem de pornire |
| 33 | IMB | 7,5 | Cutie cu cod identificativ;
Sistem inteligent de acces și pornire cu apăsare; GBS. |
| 34 | AM2 | 5 | Unitate principală ECU |
| 35 | DOME2 | 7,5 | Lumini de cortizie;
Modul superior; Iluminare interioară spate |
| 36 | ECU-B2 | 5 | Sistem memorie poziție șofer |
| 37 | AMP 2 | 30 | Sistem audio |
| 38 | RSE | 7,5 | Circuit absent |
| 39 | TOWING | 30 | Remorcă |
| 40 | DOOR NO.2 | 25 | Unitate principală ECU |
| 41 | STR LOCK | 20 | Sistem blocare volan |
| 42 | TURN-HAZ | 15 | Contor kilometraj;
Faruri față; Semnalizator lateral; Semnalizator spate; Remorcă |
| 43 | EFI MAIN2 | 20 | Pompă combustibil |
| 44 | ETCS | 10 | EFI |
| 45 | ALT-S | 5 | IC-ALT |
| 46 | AMP 1 | 30 | Sistem audio |
| 47 | RAD NO.1 | 10 | Sistem navigație;
Sistem audio; Sistem asistență parcare |
| 48 | ECU-B1 | 5 | Sistem inteligent chei;
Modul superior; Control înclinare și telescopic; Contor kilometraj; Radiator; ECU poartă, c senzor de direcție. |
| 49 | DOME1 | 5 | Sistem acces iluminat;
Ceas. |
| 50 | HEAD LH | 15 | Faruri de întâlnire (stânga) |
| 51 | HEAD LL | 15 | Faruri de drum (stânga);
Sistem de nivelare faruri. |
| 52 | INJ | 10 | Injector;
Sistem aprindere. |
| 53 | MET | 5 | Contor kilometraj |
| 54 | IGN | 10 | Circuit deschis;
Sistem airbag SRS; ECU poartă; Sistem inteligent de acces și pornire; Sistem antiblocare roți (ABS); VSC; Sistem blocare volan; GBS. |
| 55 | DRL | 5 | Lumini de zi |
| 56 | HEAD RH | 15 | Faruri de întâlnire (dreapta) |
| 57 | HEAD RL | 15 | Faruri de drum (dreapta) |
| 58 | EFI NO.2 | 7,5 | Sistem injecție aer;
Debitmetru aer. |
| 59 | RR A/C NO.2 | 7,5 | Circuit absent |
| 60 | EFI NO.3 | 7,5 | EGR E-VRV B2, D-THROT SOL B2 |
| 61 | DEF NO.2 | 5 | Încălzitor oglindă retrovizoare exterioară |
| 62 | SPARE | 5 | Siguranță de rezervă |
| 63 | SPARE | 15 | Siguranță de rezervă |
| 64 | SPARE | 30 | Siguranță de rezervă |

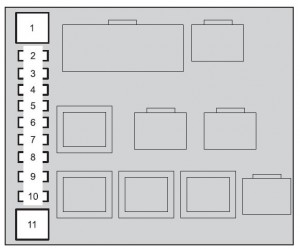

Compartiment motor (bloc siguranțe, dacă este prezent în partea dreaptă)
| Siguranță | Amp [A] | Descriere | |
| 1 | HWD1 | 30 | Încălzitor dezaburitor parbriz față |
| 2 | TOW BRK | 30 | Circuit gol |
| 3 | RR P / SEAT | 30 | Circuit gol |
| 4 | PWR HTR | 7,5 | Circuit gol |
| 5 | DEICER | 20 | Dezaburitor ștergător parbriz față |
| 6 | ALT-CDS | 10 | ALT-CDS |
| 7 | SECURITY | 5 | SECURITY |
| 8 | FOTEL A / C RH | 25 | Încălzitoare scaune și ventilatoare |
| 9 | AI PMP HTR * 1 | 10 | Încălzitor cu pompă AI |
| AI PMP HTR * 2 | 10 | Circuit gol | |
| 10 | TOW TAIL | 30 | Circuit gol |
| 11 | HWD2 | 30 | Încălzitor dezaburitor parbriz față |

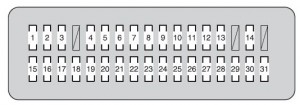

Tablou de bord partea șoferului
| Siguranță | Amp [A] | Descriere | |
| 1 | CIG | 15 | Brichetă |
| 2 | BK / UP LP | 10 | Lumini de mers înapoi;
Remorcă. |
| 3 | ACC | 7,5 | Unitate amplificator stereo;
Unitate display multiplu; ECU poartă; Unitate receptor radio; ECU corp principal; ECU oglindă; Divertisment pentru scaune spate; Sistem inteligent de chei; Ceas. |
| 4 | PANEL | 10 | Tracțiune integrală;
Scrumieră; Brichetă; Controler frâne; Frigider; Control viteză; Bloc central diferențial; DAC; Unitate display; Încălzire scaun; Sistem climatizare; Iluminare compartiment motor; Far de urgență; Instalare receptor radio; Spălător faruri; Invertor; Sistem memorie poziție condus; ECU oglindă; Modul ventilație; Senzor înclinare întrerupător airbag; Comutator levier cutie; Comutatoare volan; VSC; Comutator consolă. |
| 5 | ECU-IG NO.2 | 10 | Sistem climatizare;
Încălzitor; Modul superior; Sistem antiblocare roți (ABS); VSC; Senzor direcție; Senzor înclinare direcțională și senzor G; Unitate principală ECU; Lumină de stop; Trapă; Ceas; ECU oglindă. |
| 6 | WINCH | 5 | Circuit gol |
| 7 | A / C IG | 10 | Frigider;
Ventilator răcire condensator; Compresor radiator; MG CL; Dezghețător lunetă spate; RR MGC VLV. |
| 8 | TAIL | 15 | Lumini spate;
Lumini număr înmatriculare; Proiectoare de ceață față; Lumini poziție față; Lumini poziție spate; Lumini staționare. |
| 9 | WIPER | 30 | Ștergător parbriz față |
| 10 | WSH | 20 | Spray parbriz față |
| 11 | RR WIPER | 15 | Ștergător spate |
| 12 | 4WD | 20 | 4WD |
| 13 | LH-IG | 5 | Alternator;
Baterie auxiliară; Încălzire scaun; Dezghețător ștergătoare parbriz față; Tensionatoare centuri siguranță; Lumini urgență; Invertor; Comutator levier cutie. |
| 14 | ECU-IG NO.1 | 5 | Sistem antiblocare roți (ABS);
VSC; Sistem direcție înclinabilă și telescopică; ECU poartă; Sistem blocare levier cutie; Control viteză; Centură siguranță pre-coliziune; Spălător faruri; Unitate display multiplu; Sistem memorie poziție condus; Sistem blocare uși asistat. |
| 15 | S/ROOF | 25 | Trapă |
| 16 | RR DOOR RH | 20 | Geamuri electrice |
| 17 | MIR | 15 | ECU al oglinzii;
Încălzire exterioară a oglinzii retrovizoare. |
| 18 | RR DOOR LH | 20 | Geamuri electrice |
| 19 | FR DOOR LH | 20 | Geamuri electrice |
| 20 | FR DOOR RH | 20 | Geamuri electrice |
| 21 | RR FOG | 7,5 | Circuit absent |
| 22 | A / C | 7,5 | Sistem climatizare |
| 23 | AM1 | 5 | Circuit absent |
| 24 | TI & TE | 15 | Control înclinabil și telescopic |
| 25 | FR P/SEAT RH | 30 | Reglaj scaun față |
| 26 | PWR OUTLET | 15 | Priză de alimentare |
| 27 | OBD | 7,5 | DLC3 |
| 28 | PSB | 30 | Centură de siguranță pre-coliziune |
| 29 | DOOR NO.1 | 25 | Unitate principală ECU |
| 30 | FR P/SEAT LH | 30 | Reglaj scaun față |
| 31 | INVERTER | 15 | Invertor |

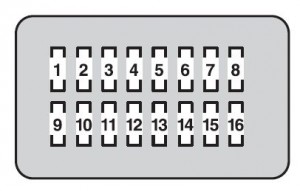

Tablou de bord partea pasagerului
| Siguranță | Amp [A] | Descriere | |
| 1 | RSF LH | 30 | Circuit inexistent |
| 2 | B / DR CLSR RH | 30 | Circuit inexistent |
| 3 | B / DR CLSR LH | 30 | Circuit inexistent |
| 4 | RSF RH | 30 | Circuit inexistent |
| 5 | DOOR DL | 15 | Circuit inexistent |
| 6 | AHC-B | 20 | Circuit inexistent |
| 7 | TEL | 5 | Multimedia |
| 8 | TOW BK / UP | 7,5 | Remorcă |
| 9 | AHC-B NO.2 | 10 | Circuit inexistent |
| 10 | ECU-IG NO.4 | 5 | Sistem de avertizare a presiunii pneurilor |
| 11 | SEAT-A/C FAN | 10 | Circuit inexistent |
| 12 | SEAT-HTR | 20 | Încălzitor scaun |
| 13 | AFS | 5 | Circuit inexistent |
| 14 | ECU-IG NO.3 | 5 | Circuit inexistent |
| 15 | STRG HTR | 10 | Sistem de încălzire a volanului |
| 16 | TV | 10 | Unitate afișaj multiplu |
